Producttype	Opwinder voor persluchtslang
Merk	TOP CRAFT
Model	TCST 10
Max. toelaatbare druk	12 bar
Slanglengte	10 m + 3 m aansluitslang
Gewicht	Ca. 3 kg
Voeding	Perslucht
Gebruikstemperatuur	+5 °C tot +40 °C
Bevestigingstype	Wand- of plafondmontage met beugel, of ophanging met oog
Belangrijkste functies	Automatisch uit- en oprollen met vergrendeling
Onderhoud en reiniging	Reinigen met een vochtige doek en wat zeep; geen agressieve producten gebruiken
Onderhoud	Geen interne onderdelen die onderhoud nodig hebben; loskoppelen van luchtnet voor reiniging
Veiligheid	Draag gehoorbescherming, stofmasker, veiligheidsbril; niet blootstellen aan regen
Reserveonderdelen	Verkrijgbaar bij ISC GmbH (www.isc-gmbh.info) onder vermelding van type, artikelnummer en onderdeelnummer
Repareerbaarheid	3 jaar garantie; reparaties door erkende klantenservice
Opslag	Donkere, droge, vorstvrije plaats (5-30 °C), buiten bereik van kinderen
Afvoer	Niet bij het huishoudelijk afval; inleveren bij inzamelpunt
Inhoud van de verpakking	Slangopwinder, originele gebruiksaanwijzing
Garantie	3 jaar (voorwaarden in de handleiding)

Veelgestelde vragen - TCST 10 TOP CRAFT

Wat is de maximale druk die de TCST 10 aankan?

De maximaal toelaatbare druk is 12 bar.

Wat is de totale slanglengte?

De slang is 10 meter, met een extra aansluitslang van 3 meter.

Hoe installeer ik de slangopwinder?

U kunt hem aan de muur of het plafond bevestigen met de meegeleverde montagebeugel, of ophangen aan het oog dat daarvoor bestemd is.

Hoe rol ik de slang uit?

Trek aan de slang tot de gewenste lengte; een automatische vergrendeling wordt geactiveerd zodra u de slang loslaat (u hoort een knarsend geluid).

Hoe rol ik de slang op?

Trek licht aan de slang om het mechanisme te ontgrendelen en leid hem gelijkmatig tijdens het oprollen.

Welke veiligheidsvoorschriften moet ik in acht nemen?

Draag gehoorbescherming, een stofmasker en een veiligheidsbril. Stel het apparaat niet bloot aan regen of vocht. Na gebruik de slang loskoppelen van de compressor en ontluchten.

Hoe maak ik de opwinder schoon?

Koppel het apparaat los van het persluchtnet, reinig het met een vochtige doek en wat milde zeep. Gebruik geen agressieve producten en voorkom dat er water binnendringt.

Waar kan ik reserveonderdelen bestellen?

Reserveonderdelen zijn verkrijgbaar bij ISC GmbH (www.isc-gmbh.info). Geef bij bestelling het apparaattype, artikelnummer, identificatienummer en het gewenste onderdeelnummer op.

Hoe bewaar ik de opwinder?

Bewaar hem op een donkere, droge, vorstvrije plaats (temperatuur tussen 5 en 30 °C) en buiten bereik van kinderen. Bij voorkeur in de originele verpakking.

Hoe voer ik het apparaat af?

Gooi het niet bij het huishoudelijk afval. Lever het in bij een geschikt inzamelpunt voor recycling van elektronisch afval.

GEBRUIKSAANWIJZING TCST 10 TOP CRAFT

1. Veiligheidsaanwijzingen ....19
2. Beschrijving van het gereedschap en leveringsomvang 19
3. Reglementair gebruik 20
4. Technische gegevens 20
5. Vóór inbedrijfstelling 20
6. Bediening 20
7. Reiniging, onderhoud en bestellen van wisselstukken 21
8. Opbergen 21
9. Verwijdering en recyclage ....21
10. Garantie....23

NL

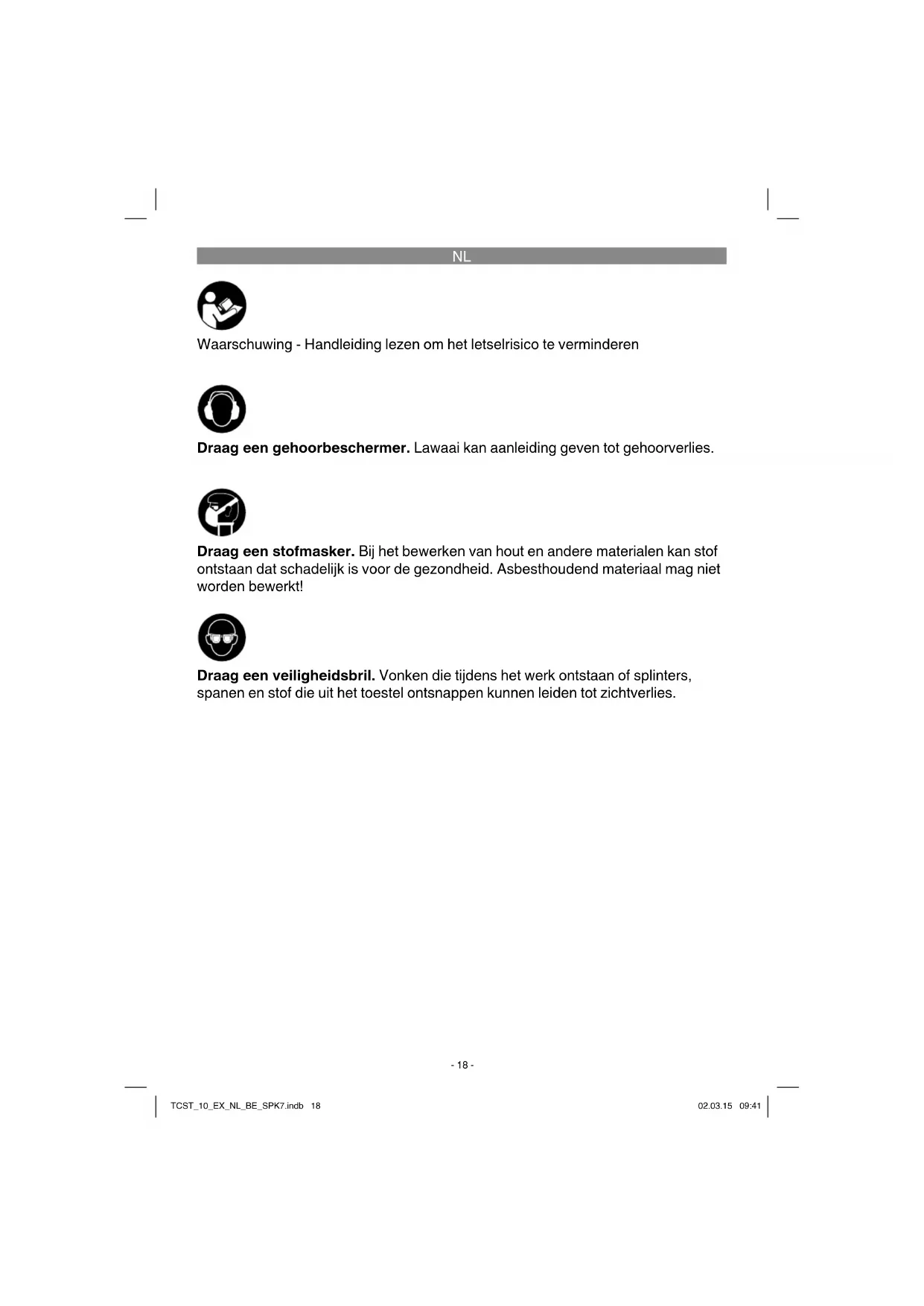

Waarschuwing - Handleiding lezen om het letselrisico te verminderen

Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

NL

⚠️ Let op!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

⚠ Waarschuwing!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Bescherm u en uw omgeving door geschikte voorzorgsmaatregelen tegen het gevaar van ongevallen.

• Na gebruik de perslucht afzetten en de slang ontplasten, zodat de slang gemakkelijker kan worden opgerold.

• Het apparaat mag alleen worden ingezet bij een omgevingstemperatuur van +5°C tot +40°C. De slang mag niet worden blootgesteld aan direct zonlicht, omdat hij hierdoor kan worden beschadigd.

• Stel het apparaat niet bloot aan de regen. Gebruik het apparaat niet in een vochtige of natte omgeving.

• Na gebruik moet de slang van de compressorslanghaspel van de compressor worden geïsoleerd.
• Bescherm de slang tegen olie, hitte en scherpe randen.
• Als de compressorslanghaspel niet meer nodig is, dan moet de slang altijd zijn opgerold!

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. Aansluitslang
2. Slang
3. Compressorslanghaspel
4. Montagehoek
5. Ophangoog
6. Slangstopper

2.2 Leveringsomvang

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

NL

Let op!

Het toestel en het verpakkingsma- teriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stuk- ken spelen! Er bestaat inslik- en ver- stikkingsgevaar!

• Compressorslanghaspel
• Originele handleiding

De Compressorslanghaspel is geschikt om de actieradius van uw compressor te vergroten.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Max. toegelaten druk: 12 bar

Slanglengte: 10 + 3 m

5. Vóór inbedrijfstelling

Fig. 2:

De compressorslanghaspel kan zowel aan het oog (5) opgehangen als met de montagehoek (4) aan een muur of plafond bevestigd worden.

6. Bediening

Aansluiting

Slang (1) voor de aansluiting aan de compressor.

Slang (2) voor de aansluiting aan het persluchtgereedschap.

Afrollen

De slang (2) in de gewenste lengte uit de compressorslanghaspel (3) trekken. De arrêtering van de slanglengte wordt automatisch geactiveerd, als u de slang (2) bij het knarsende geluid loslaat.

Oprollen

De arrêtering kan door een korte ruk aan de slang (2) worden ontgrendeld. Vervolgens de slang (2) gelijkmatig terugleiden in de compressorslanghaspel.

Opgelet! De arrêtering genereert bij het op- en afrollen een knarsend geluid.

NL

7. Reiniging, onderhoud en bestellen van wisselstukken

Waarschuwing!

Isoleer het apparaat van het perslucht-net, voordat u onderhouds- en reini-gingswerkzaamheden uitvoert.

Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt.

Onderhoud

In het toestel zijn er geen andere te onderhouden onderdelen.

Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

• Type van het toestel
• Artikelnummer van het toestel
• Ident-nummer van het toestel
- Wisselstuknummer van het benodigd stuk

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

8. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoeganke- lijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking.

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

NL

10. Garantie

Op het in de handleiding genoemde toestel geven wij 3 jaar garantie voor het geval dat ons product gebreken mocht vertonen. De periode van 3 jaar gaat in met de gevaarovergang of de overname van het toestel door de klant. De garantie kan enkel worden geclaimd op voorwaarde dat het toestel naar behoren is onderhouden en gebruikt conform de handleiding.

Vanzelfsprekend blijven u de wettelijke garantierechten binnen deze 3 jaar behouden.

De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of van de respectievelijke landen van de regionale hoofdverdeler als aanvulling van de ter plaatse geldende wettelijke voorschriften. Gelieve zich tot uw contactpersoon van de regionaal bevoegde klantendienst of tot het hieronder vermelde serviceadres te wenden.

Service Aldi

Voor de Blanken 21

NL-7963 RP Ruinen

Tel. nederlandstalig: [phone]
Tel. francophone: [phone]
品 (+32) (0)78 054014
[e-mail]

EH 02/2015 (01)
