Merk	TOP CRAFT
Model	TCIW 110
Producttype	Inverter lasapparaat
Voedingsspanning	230 V ~ 50 Hz
Nullastspanning	60 V
Lasstroom (beklede elektroden)	20 – 100 A
Lasstroom (TIG)	20 – 100 A
Opgenomen vermogen	3,8 kVA bij 100 A
Aanbevolen zekering	16 A (karakteristiek C of K)
Inschakelduur (X)	30% bij 100 A, 60% bij 70 A, 100% bij 55 A
Elektrodediameter	1,6 – 2,5 mm
Gewicht	4,7 kg
Beschermingsgraad	IP 21 S
Isolatieklasse	F
Functies	Booglassen met beklede elektroden, TIG-lassen
Oververhittingsbeveiliging	Ja (controlelampje)
Inbegrepen accessoires	Elektrodehouderkabel, massakabel, gebruiksaanwijzing
Onderhoud	Reinigen met een vochtige doek en een beetje zeep; geen agressieve producten
Reservedelen	Op aanvraag verkrijgbaar bij de fabrikant
Opslag	Donkere, droge, vorstvrije plaats, tussen 5 en 30 °C

Veelgestelde vragen - TCIW 110 TOP CRAFT

Welke aansluitingen moeten worden gemaakt voordat u gaat lassen?

Sluit de elektrodehouderkabel aan op de snelle positieve aansluiting (+) en de massakabel op de negatieve aansluiting (-) door met de klok mee te draaien om te vergrendelen. Zorg ervoor dat het apparaat is uitgeschakeld voordat u aansluit.

Hoe kiest u de juiste lasstroom voor de elektrode?

Gebruik de regelpotentiometer (1) om de stroom aan te passen. Voor een elektrode van 1,6 mm stelt u in tussen 40-50 A; voor 2,0 mm tussen 40-80 A; voor 2,5 mm tussen 60-110 A. Pas aan op basis van de dikte van het werkstuk.

Hoe start u de elektrische boog?

Houd het lasscherm voor uw gezicht en wrijf de punt van de elektrode over het werkstuk als een lucifer. Zodra de boog brandt, houdt u een afstand aan die gelijk is aan de diameter van de elektrode ten opzichte van het werkstuk.

Wat te doen als het oververhittingslampje gaat branden?

Het oververhittingslampje (4) geeft aan dat de thermische beveiliging is geactiveerd. Laat het apparaat enkele minuten afkoelen voordat u verder gaat met lassen. Verlaag eventueel de stroom of houd u beter aan de inschakelcycli.

Kan de machine worden gebruikt voor TIG-lassen?

Ja, het apparaat is TIG-compatibel. Zet de schakelaar (14) op de TIG-stand, sluit de TIG-toorts aan op de daarvoor bestemde aansluiting (15) en sluit een fles inert gas aan. Volg de gebruiksaanwijzing van uw toorts.

Welke beschermingsmiddelen moet ik dragen?

Draag altijd een lashelm of lasscherm met glas DIN 9-10, isolerende handschoenen aan beide handen, kleding van brandwerend materiaal, isolerende schoenen en vermijd synthetische kleding. Zorg voor goede ventilatie.

Hoe reinigt u het apparaat na gebruik?

Koppel het apparaat los. Gebruik een vochtige doek met een beetje milde zeep om de behuizing schoon te maken. Laat geen water binnendringen. Gebruik geen agressieve reinigingsmiddelen. Reinig de ventilatiesleuven met lagedruk perslucht.

Wat zijn de slijtdelen en hoe bestelt u deze?

De slijtdelen omvatten de laskabels en de elektrodehouders. Geef bij bestelling het apparaattype (TCIW 110), het artikelnummer en het onderdeelnummer. De informatie is beschikbaar op www.isc-gmbh.info.

Waar vind ik de volledige gebruiksaanwijzing?

De gebruiksaanwijzing is gratis te downloaden op notice-facile.com in PDF-formaat. U kunt ook een vertaling in een andere taal aanvragen door uw e-mailadres op te geven.

Hoe bewaart u de machine wanneer deze niet wordt gebruikt?

Bewaar het apparaat op een donkere, droge, vorstvrije plaats, buiten bereik van kinderen. De ideale temperatuur ligt tussen 5 en 30 °C. Bewaar het indien mogelijk in de originele verpakking.

GEBRUIKSAANWIJZING TCIW 110 TOP CRAFT

NL Vóór ingebruikneming de handleiding en de veiligheidsvoorschriften lezen en in acht nemen!

7 C€

1. Veiligheidsaanwijzingen ....31
2. Beschrijving van het gereedschap en leveringsomvang 34
3. Reglementair gebruik ....35
4. Technische gegevens ....36
5. Vóór inbedrijfstelling 37
6. Bediening 38
7. Vervanging van de netaansluitkabel ....39
8. Reiniging, onderhoud en bestellen van wisselstukken 39
9. Verwijdering en recyclage ....39
10. Opbergen 40
11. Transport 40
12. Garantie....42

NL

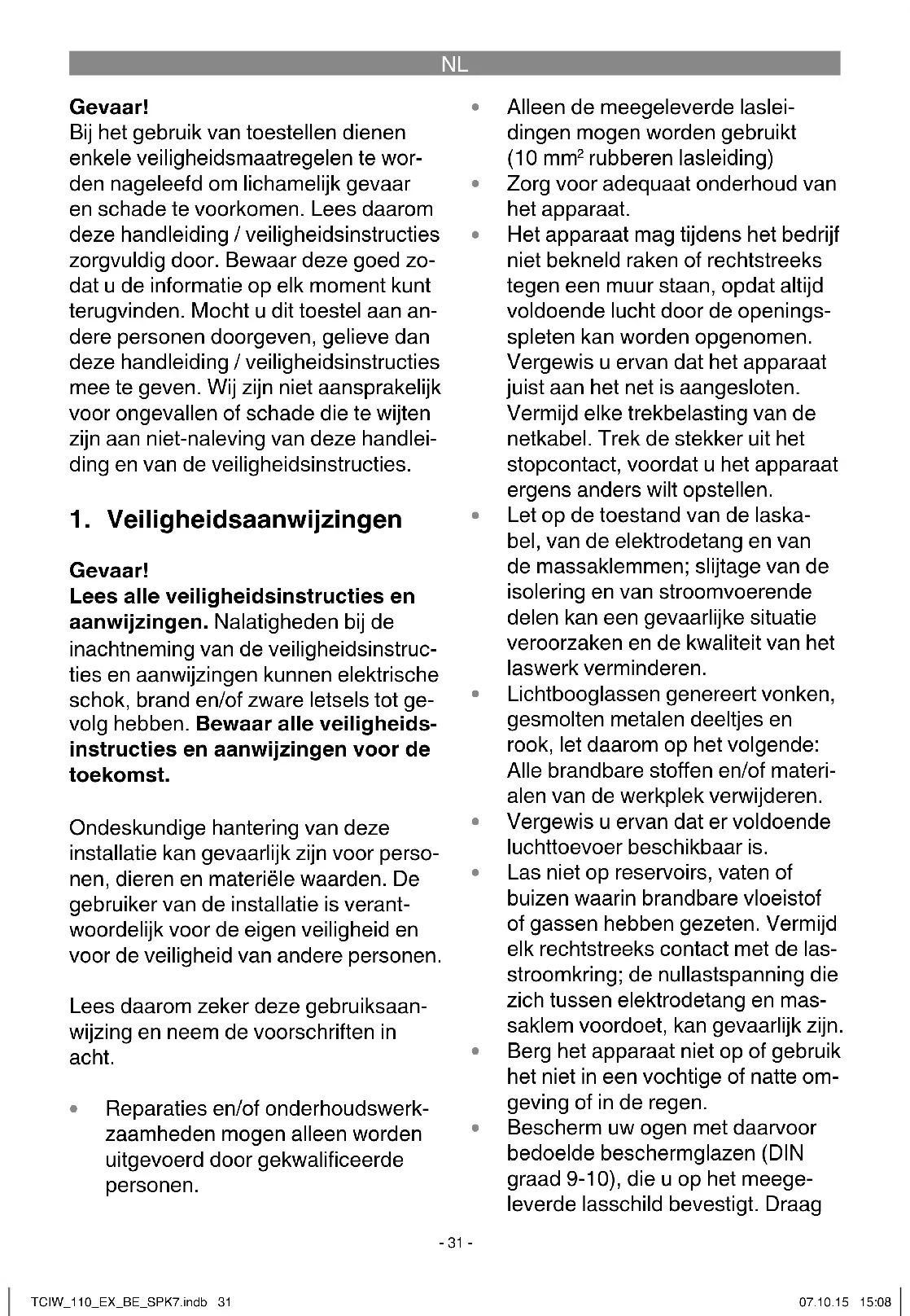

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

Gevaar!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Ondeskundige hantering van deze installatie kan gevaarlijk zijn voor personen, dieren en materiële waarden. De gebruiker van de installatie is verantwoordelijk voor de eigen veiligheid en voor de veiligheid van andere personen.

Lees daarom zeker deze gebruiksaanwijzing en neem de voorschriften in acht.

- Reparaties en/of onderhoudswerkzaamheden mogen alleen worden uitgevoerd door gekwalificeerde personen.

• Alleen de meegeleverde lasleidingen mogen worden gebruikt (10 mm² rubberen lasleiding)
• Zorg voor adequaat onderhoud van het apparaat.
• Het apparaat mag tijdens het bedrijf niet bekneld raken of rechtstreeks tegen een muur staan, opdat altijd voldoende lucht door de openings-spleten kan worden opgenomen. Vergewis u ervan dat het apparaat juist aan het net is aangesloten. Vermijd elke trekbelasting van de netkabel. Trek de stekker uit het stopcontact, voordat u het apparaat ergens anders wilt opstellen.
• Let op de toestand van de laska-bel, van de elektrodetang en van de massaklemmen; slijtage van de isolering en van stroomvoerende delen kan een gevaarlijke situatie veroorzaken en de kwaliteit van het laswerk verminderen.
• Lichtbooglassen genereert vonken, gesmolten metalen deeltjes en rook, let daarom op het volgende: Alle brandbare stoffen en/of materialen van de werkplek verwijderen.
• Vergewis u ervan dat er voldoende luchttoevoer beschikbaar is.
• Las niet op reservoirs, vaten of buizen waarin brandbare vloeistof of gassen hebben gezeten. Vermijd elk rechtstreeks contact met de lasstroomkring; de nullastspanning die zich tussen elektrodetang en massaklem voordoet, kan gevaarlijk zijn.
• Berg het apparaat niet op of gebruik het niet in een vochtige of natte omgeving of in de regen.
• Bescherm uw ogen met daarvoor bedoelde beschermglazen (DIN graad 9-10), die u op het meege-leverde lasschild bevestigt. Draag

NL

handschoenen en droge beschermende kleding, vrij van olie en vet, om de huid niet bloot te stellen aan de ultraviolette stralingen van de lichtboog.

• Gebruik lasapparaten nooit voor het ontdooien van buizen.
• Als u de machine op een schuine ondergrond zet, let er dan op dat hij niet omkantelt.
• Houd bij het transport van het apparaat rekening met het gewicht (zie Technische gegevens), om ruglet-sel te vermijden.
• De op de bouwwerf beschikbare netaansluiting moet door een elektricien geïnstalleerd zijn en door adequate beveiligingen voldoen aan de voorschriften.
• Zorg voor een veilige stand, vooral op ladders en stellingen.

Opgelet!

• De lichtstraling van de lichtboog kan de ogen beschadigen en verbrandingen op de huid veroorzaken.
• Het lichtbooglassen verwekt vonken en druppels van gesmolten metaal, het gelaste werkstuk begint te gloeien en blijft relatief lang zeer warm.
• Tijdens het lichtbooglassen komen dampen vrij, die mogelijk schadelijk zijn voor de gezondheid. Elke elektrische schok kan mogelijk dodelijk zijn.
• Nader de lichtboog niet rechtstreeks in een straal van 15 m.
• Bescherm uzelf (en omstaande personen) tegen de eventueel gevaarlijke effecten van de lichtboog.
• Waarschuwing: Afhankelijk van de netaansluitvoorwaarde aan het aansluitpunt van het lasapparaat

kunnen er zich storingen in het net voordoen voor andere verbruikers.

Opgelet!

Bij overbelaste voedingsnetten en stroomkringen kunnen tijdens het lassen storingen voor andere verbruikers worden veroorzaakt. In geval van twijfel moet u het elektriciteitsbedrijf raadplegen.

Gevarenbronnen bij het lichtboog- lassen

Bij het lichtbooglassen ontstaan een aantal gevarenbronnen. Het is voor de lasser dan ook bijzonder belangrijk om de onderstaande regels in acht te nemen, teneinde zichzelf en anderen niet in gevaar te brengen en schade voor mens en apparaat te vermijden.

1. Werkzaamheden aan de kant van netspanning, bijv. aan kabels, stekkers, contactdozen enz. alleen door een vakman laten uitvoeren. Dit geldt met name voor het maken van tussenkabels.
2. Bij ongevallen lasstroombron meteen isoleren van het net.
3. Indien er elektrische contactspanningen optreden, het apparaat meteen uitschakelen en door een vakman laten controleren.
4. Aan de kant van de lasstroom altijd op goede elektrische contacten letten.
5. Tijdens het lassen altijd aan beide handen isolerende handschoenen dragen. Deze beschermen tegen elektrische schokken (nullastspanning van de lasstroomkring), tegen schadelijke stralingen (warmte en UV-stralingen) en tegen gloeiend metaal en slakspetters.

NL

1. Vast isolerend schoeisel dragen, de schoenen moeten ook bij vocht isoleren. Lage schoenen zijn niet geschikt, omdat neervallende gloeiende metalen druppels verbrandingen veroorzaken.
2. Geschichte kleding dragen, geen synthetische kledingstukken.
3. Niet met onbeschermde ogen in de lichtboog kijken, alleen lasschild met volgens DIN voorgeschreven beschermglas gebruiken. De lichtboog geeft behalve licht- en warmtestralen, die een verblinding of verbranding veroorzaken, ook UV-stralen af. Deze onzichtbare ultraviolette straling veroorzaakt bij onvoldoende bescherming een pas enkele uren later merkbare, zeer pijnlijke bindvliesontsteking. Bovendien heeft de UV-straling op onbeschermde lichaamsdelen zonnebrandachtige schadelijke uitwerkingen tot gevolg.
4. Ook personen in de buurt van de lichtboog of helpers moeten op de gevaren gewezen en met de nodige beschermende middelen uitgerust worden; indien nodig beschermende wanden installeren.
5. Bij het lassen, vooral in kleine ruimtes, moet men voor voldoende aanvoer van frisse lucht zorgen, omdat rook en schadelijke gassen vrijkomen.

6. Aan reservoirs waarin gassen, brandstoff en, minerale oliën of iets dergelijks worden opgeslagen, mogen geen laswerkzaamheden worden verricht, ook al zijn ze al lang leeggemaakt, omdat door achtergebleven resten explosiegevaar bestaat.

7. In ruimtes waarin gevaar voor brand en explosie bestaat, gelden bijzondere voorschriften.

8. Lasverbindingen die aan grote belastingen zijn blootgesteld en absoluut aan veiligheidseisen moeten voldoen, mogen alleen worden uitgevoerd door speciaal opgeleide en erkende lassers. Voorbeelden zijn: drukketels, looprails, koppelingen van aanhangers enz.
9. Aanwijzingen: U moet er absoluut rekening mee houden dat de massakabel in elektrische installaties of apparaten bij onachtzaamheid door de lasstroom kan worden vernietigd, bijv. de massaklem wordt op het huis van het lasapparaat gelegd dat verbonden is met de massakabel van de elektrische installatie. De laswerkzaamheden worden verricht aan een machine met aansluiting voor massakabel. Het is dus mogelijk om aan de machine te lassen zonder de massaklem aan deze machine te hebben aangebracht. In dit geval vloeit de lasstroom van de massaklem via de massakabel naar de machine. De hoge lasstroom kan het doorsmelten van de massakabel tot gevolg hebben.
10. De beveiligingen van de voedingsleidingen naar de netaansluitdozen moeten aan de voorschriften voldoen (VDE 0100). Conform deze voorschriften mogen alleen zekeringen of contactverbrekers worden gebruikt die overeenkomen met de leidingdiameter (voor veiligheidscontactdozen max. 16 amp. zekeringen of 16 amp. veiligheidsschakelaars). Een te zware zekering kan leidingbrand resp. brandschade aan het gebouw tot gevolg hebben.

NL

Opgelet!

Het lasapparaat kan alleen worden ingezet met contactverbrekers van de uitschakelkarakteristiek C of K.

Nauwe en vochtige ruimtes

Bij werkzaamheden in nauwe, vochtige of warme ruimtes moeten isolerende onderlagen en tussenlagen en ook kaphandschoenen van leer of ander slecht geleidend materiaal worden gebruikt om het lichaam te isoleren tegen vloer, wanden, geleidende delen van het apparaat e.d.

Bij gebruik van kleine lastransforma- toren voor het lassen onder verhoogd elektrisch gevaar, zoals b.v. in nauwe ruimtes met elektrisch geleidende wanden (ketels, buizen enz.), in natte ruimtes (werkkleding wordt met vocht doortrokken), in hete ruimtes (door- zweten van de werkkleding), mag de uitgangsspanning van het lasapparaat bij nullast niet hoger zijn dan 60 volt (ef- fectieve waarde). Het toestel kan in dit geval dus worden gebruikt.

Beschermende kleding

1. Tijdens het werk moet de lasser over zijn hele lichaam door de kle- ding en de gezichtsbescherming tegen stralen en verbrandingen zijn beschermd.
2. Aan beide handen moeten kaphandschoenen van een geschikte stof (leer) worden gedragen. Ze moeten in een perfecte staat verke- ren.
3. Ter bescherming van de kleding tegen vonkenregen en verbrandingen moeten geschikte schorten worden gedragen. Indien vereist gezien de aard van de werkzaamheden,

bijv. bovenhands lassen, moet een beschermend pak en indien nodig ook een hoofdbescherming worden gedragen.

1. De gebruikte beschermende kle- ding en alle accessoires moeten beantwoorden aan de richtlijn "Per- soonlijke beschermende uitrusting".

Bescherming tegen stralen en ver- brandingen

1. Op de werkplek op het gevaar voor de ogen attent maken door een bord aan te brengen met het opschrift: „Voorzichtig, niet in de vlammen kijken!“. De werkplekken moeten zo veel mogelijk worden afgeschermd, zodat personen in de buurt beschermd zijn. Onbevoegden moeten uit de buurt van de laswerkzaamheden worden gehouden.

2. In de onmiddellijke nabijheid van vaste werkplekken mogen de wanden niet lichtkleurig en niet glanzend zijn. Ramen moeten minstens tot ooghoogte tegen doorlaten of terugkaatsen van stralen worden beveiligd, bijv. door een geschikte verfl aag.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1/2)

1. Potentiometer voor de instelling van de lasstroom
2. Lasstroomschaal
3. Controlelampje voor bedrijf
4. Controlelampje voor oververhitting
5. Snelkoppeling positief

NL

1. Snelkoppeling negatief
2. Netkabel
3. Kabel met elektrodehouder
4. Kabel met massaklem
5. Gasaansluiting voor WIG-uitrusting
6. Draaggreep
7. Gastoevoeraansluiting
8. Aan/Uit-schakelaar
9. Omschakelaar elektrode lassen/WIG-lassen
10. Aansluiting voor de WIG-uitrusting

2.2 Leveringsomvang

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

Let op!

Het toestel en het verpakkingsma- teriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stuk- ken spelen! Er bestaat inslik- en ver- stikkingsgevaar!

• Inverter lasapparaat
• Originele handleiding

Het inverter lasapparaat is geschikt om te lassen met alle in de handel verkrijgbare elektroden met een diameter van 1,6-2,5mm. Dankzij de draagriem is het uitstekend geschikt voor de mobiele inzet. Het inverter lasapparaat is ideaal voor reparatie-, onderhouds- of montagewerkzaamheden thuis.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

NL

Europese norm voor lasapparaten voor lichtboog-handlassen met begrensde inschakelduur.

Eénfasige statische frequentieomvormer-transformator-gelijkrichter

Symbool voor lasstroombronnen die geschikt zijn voor het lassen in een omgeving met verhoogd elektrisch gevaar.

\~ 50 Hz

Wisselstroom en ontwerpwaarde van de frequentie [Hz]

U_0

Nominale nullastspanning [V]

∅

Elektrode diameter [mm]

U2

Lasspanning [V]

l_2

Lasstroom [A]

Gelijkstroom

Netingang; aantal fasen en wissel- stroomsymbool en ontwerpwaarde van de frequentie

U1

Netspanning [V]

1max

Grootste ontwerpwaarde van de netstroom [A]

11eff

Eff ectieve waarde van de maximale netstroom [A]

Symbool voor vallende karakteristiek

Lichtboog-handlassen met omhulde staafelektroden

WIG-lassen (Wolfraam Inert Gas)

Zekering met nominale waarde in amp- ère in de netaansluiting

Berg het apparaat niet op of gebruik het niet in een vochtige of natte omgeving of in de regen.

IP 21 S

Beschermklasse

F

Isolatieklasse

X

Inschakelduur

NL

Netaansluiting 230 V\~50 Hz

Nullastspanning ....60 V

Krachtontneming .....3,8 kVA bij 100 A

Beveiliging (A) 16

Gewicht 4,7 kg

Lassen met omhulde staafelektro- den:

Lasstroom 20 - 100 A

Inschakelduur X

30% 100 A

60% 70 A

100% 55 A

WIG-lassen

Lasstroom 20 - 100 A

Inschakelduur X

30% 100 A

60% 70 A

100% 55 A

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet, alvorens het apparaat aan te sluiten.

Waarschuwing!

Trek altijd de stekker uit het stopcontact voordat u het apparaat anders instelt.

Aansluiting van de laskabels (fi g. 3)

Opgelet! Voer de aansluitwerkzaamheden van de laskabels (8/9) alleen dan uit, als het apparaat geïsoleerd is van de voeding! Sluit de laskabels aan, zoals getoond in fi g. 3. Verbind hiertoe de beide stekkers van de elektrodehouder (8) en de massaklem (9) met de bijho- rende snelkoppelingen (5/6) en zet de

stekkers vast door ze met de klok mee te draaien.

Bij het lassen met omhulde staafelek-troden wordt de kabel met de elektrode-houder (8) normaal gezien aangesloten aan de pluspool (5), de kabel met de massaklem (9) op de minpool (6).

In-/uitschakelen (fi g. 1/2)

Schakel het apparaat in door de Aan-/Uitschakelaar (13) op "ON" te zetten.

Het controlelampje voor bedrijf (3) begint te branden. Schakel het apparaat uit door de Aan-/Uitschakelaar (13) op "OFF" te zetten. Het controlelampje voor bedrijf (3) dooft.

Opgelet! Voordat u het apparaat in-schakelt, moet u echter controleren of de omschakelaar elektrode/WIG-lassen (14) is ingesteld op elektrode lassen.

Lasvoorbereidingen

De massaklem (9) wordt rechtstreeks vastgemaakt aan het te lassen stuk of aan de onderlaag, waarop het te lassen stuk is neergezet.

Let op, zorg ervoor dat er een rechtstreeks contact bestaat met het te lassen stuk. Mijd daarom gelakte oppervlakken en/of isolatiematerialen. De elektrodehouderkabel heeft aan het uiteinde een speciale klem, waarmee de elektrode wordt vastgeklemd.

Het lasschild moet tijdens het lassen altijd worden gebruikt. Het beschermt de ogen tegen de door de lichtboog veroorzaakte lichtstraling en staat toch toe het te lassen materiaal te bekijken (niet meegeleverd).

NL

6. Bediening

Lassen

Nadat u alle elektrische aansluitingen voor de stroomtoevoer en voor de lasstroomkring heeft gemaakt, kunt u als volgt te werk gaan:

De meeste mantelelektroden worden aangesloten aan de pluspool. Er zijn echter enkele soorten elektroden die aan de minpool worden aangesloten. Volg de opgaven van de fabrikant betreff ende het soort elektrode en de juiste polariteit.

Schuif het niet ommantelde uiteinde van de elektrode in de elektrodehouder (8) en verbind de massaklem (9) met het te lassen stuk. Let er daarbij op dat er een goed elektrisch contact bestaat. Schakel het apparaat in met de Aan/Uit-schakelaar (13) en stel de lasstroom in met de potentiometer voor de instelling van de lasstroom (1). Al naargelang de elektrode die men wilt gebruiken. Houd het lasschild voor het gezicht en wrijf de elektrodepunt zo op het te lassen stuk, dat u een beweging uitvoert zoals bij het aanstrijken van een lucifer. Dit is de beste methode om de lichtboog te ontsteken.

Test op een proefstuk of u de juiste elektrode en stroomsterkte heeft gekozen.

Elektrode ∅ (mm)	Lasstroom (A)
1,6	40-50
2,0	40-80
2,5 60-110

Opgelet!

Tik niet met de elektrode tegen het werkstuk, want daardoor zou schade kunnen ontstaan en de ontsteking van de lichtboog worden bemoeilijkt. Zodra de lichtboog is ontstoken, probeert u een afstand tot het werkstuk te houden die overeenkomt met de diameter van de gebruikte elektrode. De afstand moet zo constant mogelijk blijven terwijl u last. De elektrode moet in werkrichting 20/30 graden schuin worden gehouden.

Opgelet!

Gebruik altijd een tang om verbruikte elektroden te verwijderen of om net gelaste stukken te bewegen. Gelieve er rekening mee te houden, dat de elektrodehouder (8) na het lassen altijd geisoleerd moet worden neergelegd. De slak mag pas na het afkoelen van de naad worden verwijderd. Als het lassen aan een onderbroken lasnaad wordt voortgezet, moet men eerst de slak van de aanzetplaats verwijderen.

WIG-lassen

Voordat u met het apparaat gaat WIG-lassen, controleert u of het apparaat aan de Aan/Uit-schakelaar (13) werd uitgeschakeld. Zet dan de omschakelaar elektrode/WIG-lassen (14) op WIG-lassen. Gelieve voor de verdere procedure de handleiding van uw WIG-lasbranderset goed te lezen.

Opgelet!

Bij gebruik van grotere gasfl essen moeten deze tegen omkantelen worden beveiligd!

NL

Beveiliging tegen oververhitting

Het lasapparaat is voorzien van een oververhittingsbeveiliging die de lastransformator beschermt tegen oververhitting. Mocht de oververhittingsbeveiliging reageren, dan gaat het controlelampje (4) op uw apparaat branden. Laat het lasapparaat dan enige tijd afkoelen.

7. Vervanging van de netaansluitkabel

Gevaar!

Als de netaansluitkabel van dit apparaat wordt beschadigd, dient deze door de fabrikant of door de dienst na verkoop of een gekwalifi ceerde persoon te worden vervangen om te voorkomen dat iemand in gevaar wordt gebracht.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

8.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of

oplosmiddelen; die zouden de kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

8.2 Onderhoud

In het toestel zijn er geen andere te onderhouden onderdelen.

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

• Type van het toestel
• Artikelnummer van het toestel
• Ident-nummer van het toestel
- Wisselstuknummer van het benodigd stuk

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoeganke- lijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking.

11. Transport

Voordat u het apparaat naar een andere plaats transporteert moet u eerst alle aansluitingen verwijderen, daarna is het apparaat vrij voor het transport.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

NL

12. Garantie

Op het in de handleiding genoemde toestel geven wij 3 jaar garantie voor het geval dat ons product gebreken mocht vertonen. De periode van 3 jaar gaat in met de gevaarovergang of de overname van het toestel door de klant. De garantie kan enkel worden geclaimd op voorwaarde dat het toestel naar behoren is onderhouden en gebruikt conform de handleiding.

Vanzelfsprekend blijven u de wettelijke garantierechten binnen deze 3 jaar behouden.

De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of van de respectievelijke landen van de regionale hoofdverdeler als aanvulling van de ter plaatse geldende wettelijke voorschriften. Gelieve zich tot uw contactpersoon van de regionaal bevoegde klantendienst of tot het hieronder vermelde serviceadres te wenden.

Service Aldi

Voor de Blanken 21

NL-7963 RP Ruinen

Tel. nederlandstalig: [phone]
Tel. francophone: [phone]
品 (+32) (0)78 054014
[e-mail]
