Merk	TOP CRAFT
Model	TCK 210/8/24
Producttype	Luchtcompressor met tank
Voeding	230 V ~ 50 Hz
Motorvermogen	1,5 kW / 2 CV
Toerental	2850 min⁻¹
Maximale werkdruk	8 bar
Tankinhoud	24 liter
Theoretisch aanzuigdebiet	210 L/min
Geluidsvermogenniveau (LWA)	97 dB(A)
Geluidsdrukniveau (LPA)	92 dB(A)
Beschermingsgraad	IP20
Gewicht	31 kg
Drukinstelling	Manometerschakelaar: inschakelen bij 5 bar, uitschakelen bij 8 bar
Type motorolie	SAE 15W/40 of gelijkwaardig
Olie verversen	Eerste olieverversing na 100 uur, daarna elke 500 uur
Luchtfilter reinigen	Elke 300 bedrijfsuren
Condenswater afvoeren	Dagelijks via de aftapkraan
Omgevingstemperatuur gebruik	+5 °C tot +40 °C
Aanbevolen zekering	16 A

Veelgestelde vragen - TCK 210/8/24 TOP CRAFT

Wat is de maximale werkdruk van de compressor?

De maximale werkdruk is 8 bar, ingesteld via de manometerschakelaar.

Hoe ververs ik de olie van de compressor?

Schakel de motor uit en trek de stekker eruit. Laat de luchtdruk ontsnappen, draai dan de olieaftapschroef op de pomp los. Laat de olie in een bakje weglopen. Draai de schroef weer vast en vul met SAE 15W/40 olie tot het aangegeven niveau.

Welke olie moet ik voor de compressor gebruiken?

Gebruik motorolie SAE 15W/40 of gelijkwaardig.

Hoe vaak moet de olie worden ververst?

De eerste olieverversing vindt plaats na 100 uur gebruik, daarna elke 500 uur.

Hoe verwijder ik condenswater uit de tank?

Open de aftapkraan onderaan de tank dagelijks om condenswater af te voeren.

Hoe reinig ik het luchtfilter?

Verwijder het filter volgens de afbeelding, reinig het met wasbenzine en plaats het terug. Voer deze handeling elke 300 bedrijfsuren uit. Zorg ervoor dat de compressor is afgekoeld.

Wat te doen als de motor niet start?

Controleer de netspanning, de omgevingstemperatuur (moet tussen +5°C en +40°C zijn) en of de compressor niet overbelast is. Gebruik een zekering van 16 A en vermijd lange verlengkabels.

Wat zijn de belangrijke veiligheidsmaatregelen?

Draag gehoorbescherming (hoge geluidsniveaus), een veiligheidsbril en richt het luchtpistool nooit op mensen. Houd de werkplek schoon en houd kinderen uit de buurt.

Hoe stel ik de uitgangsdruk in?

Gebruik de drukregelaar (5) op het bedieningspaneel om de druk in te stellen. De manometer (4) geeft de ingestelde druk aan.

Waar kan ik reserveonderdelen vinden?

Neem contact op met uw dealer of de klantenservice van Einhell Benelux, en vermeld het type apparaat, het artikelnummer en het identificatienummer.

GEBRUIKSAANWIJZING TCK 210/8/24 TOP CRAFT

D Bedienungsanleitung Kompressor
F Mode d'emploi Compresseur
NL Gebruiksaanwijzing Compressor
E Manual de instrucciones Compresor
DK Betjeningsvejledning Kompressor

De handleiding in acht nemen!

Waarschuwing voor gevaarlijke elektrische spanning

Waarschuwing voor warm oppervlak

Algemene veiligheidsvoorschriften

Let op! Bij gebruik van deze compressor dienen de volgende principiële veiligheidsmaatregelen in acht te worden genomen als bescherming tegen elektrische schok, verwondings- en brandgevaar. Lees deze voorschriften en neem ze in acht alvorens het toestel in gebruik te nemen.

1. Hou Uw werkplaats netjes opgeruimd

- Wanorde in het werkbereik veroorzaakt gevaar voor ongevallen.

1. Hou rekening met de invloeden van de omgeving

- Stel de compressor niet bloot aan de regen. Gebruik de compressor niet in en vochtige of natte omgeving. Zorg voor een goede verlichting. Gebruik de compressor niet in de nabijheid van brandbare vloeistoffen of gassen.

1. Beschermt U zich tegen elektrische schok

- Vermijd fysiek contact met geaarde delen zoals b.v. buizen, radiators, fornuizen, frigo's.

1. Hou kinderen op afstand

2. Vermijd dat andere personen de compressor of de kabel raken, hou ze weg van Uw werkgebied.

3. Berg Uw compressor op een veilige plaats

- Het is aan te raden de niet gebruikte compressor in een droog, gesloten ruimte en voor kinderen niet bereikbaar te bergen.

1. Overbelast Uw compressor niet

- Uw werkt beter en veiliger in het opgegeven vermogensgebied.

1. Draag de gepaste werkkledij
2. Draag geen wijde kleren of sieraden. Ze kunnen door de beweegbare onderdelen worden gegegrepen. Als U in open lucht werkt, draagt U

best rubberhandschoenen en slipvrij schoeisel. Draag bij lang haar een haarnet.

1. Draag een veiligheidsbril

- Gebruik bij stofverwekkende werkzaamheden een stofmasker.

1. Onttrek de kabel niet aan zijn eigenlijke bestemming

- Trek de compressor niet aan de kabel en gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

1. Sta altijd veilig

- Vermijd elke abnormale lichaamshouding. Zorg voor een veilige stand en bewaar altijd Uw evenwicht.

1. Onderhou Uw compressor zorgvuldig

- Hou Uw compressor schoon om goed en veilig te werken. Volg de onderhoudsvoor-schiften op. Controleer regel-matig de stekker en de kabel en laat deze in geval van beschadiging door een erkende vakman vervangen. Controleer de verlengkabel regelmatig en vervang elke beschadigde kabel.

1. Trek de netstekker uit het stopcontact

- Bij niet-gebruik, telkens vóór onderhoudswerkzaamheden.

1. Laat geen gereedschaps- sleutel steken

- Vóór het inschakelen dient U zich ervan te vergewissen dat de sleutels en instelgereedschappen verwijderd zijn.

1. Vermijd het ongewild starten van de compressor

- Vergewis U zich ervan dat de schakelaar uitgeschakeld is als U de compressor aan het stroomnet aansluit.

1. Verlengkabel in open lucht - Gebruik in open lucht slecht verlengkabels die daarvoor goedgekeurd en overeenkomstig gekenmerkt zijn.

2. Wees altijd waakzaam

- Hou Uw werk in het oog. Ga verstandig te werk. Gebruik de compressor niet als U ongeconcentreerd bent.

1. Controleer Uw compressor op beschadigingen

- Alvorens de compressor verder te gebruiken controleer de veiligheidsinrichtingen of licht beschadigde onderdelen zorgvuldig op hun perfecte en doelmatige werkwijze.

Vergewis U zich ervan dat beweegbare onderdelen goed functioneren, dat ze niet vastgeklemd zijn of dat onderdelen niet beschadigd zijn. Alle onderdelen moeten behoorlijk gemonteerd zijn om alle voorwaarden van het toestel te vervullen. Beschadigde veiligheidsinrichtingen en onderdelen dienen deskundig door en service-werkplaats te worden hersteld of vervangen, indien in de gebruiksa-anwijzing niets anders vermeld is. Beschadigde schakelaars dienen door en service-werkplaats te worden vervangen. Gebruik geen gereedschappen waarvan de schakelaar niet in- en uitgeschakeld kan worden.

1. Let op!

- Voor Uw veiligheid gebruik slechts accessoires en hulptoestellen vermeld in de gebruiksaanwijzing of aanbevolen of vermeld door de fabrikant. Het gebruik van andere inzetgereedschappen of accessoires dan vermeld in de gebruiksaanwijzing of aanbevolen in de catalogus kan voor U een persoonlijk verwondingsgevaar betekenen.

1. Herstellingen alleen door een elektrovakman

- Herstellingen mogen slechts door een elektrovakman worden uitgevoerd, anders bestaat er gevaar voor ongevallen voor de bediener.

1. Geluid

- Bij gebruik van de

compressor gehoorbeschermer dragen.

Bewaar de veiligheidsvoorschriften goed.

Lees zeker de gebruiksaanwijzing zorgvuldig alvorens de compressor in gebruik te nemen!

Technische gegevens
Netaansluiting 230 V ~ 50 Hz
Motorvermogen kW/PS 1,5 / 2
Compressor-toerental 1/min 2850
Bedrijfsdruk bar 8
Drukvatcapaciteit (in liter) 24
Theor. aanzuigvermogen l/min. 210
Geluidsvermogen LWA in dB (A) 97
Geluidsdrukniveau LPA in dB (A) 92
Bescherming type. IP 20
Gewicht van het toestel in kg 31

Aanwijzingen omtrent de installatie

• Controleer het toestel op transportschade. Eventuële schade onmiddellijk aangeven aan de vervoeronderneming waarmee de compressor werd geleverd.
• Vóór ingebruikneming dient het oliepeil in de compressor-pomp te worden ge-controleerd.
• De compressor dient nabij de verbruikers te worden geïnstalleerd.
• Vermijd lange luchtkabels en toevoerleidingen (verlengingen).
• Let op droge en stofvrije aanzuiglucht.
• De compressor niet in een vochtige of natte ruimte installeren.
• De compressor mag slechts in gepaste ruimten (goed geventileerd, omgevingstemperatuur +5°/+40°C) worden gebruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen zijn.
• De compressor is geschikt voor gebruik in droge ruimten. Hij mag niet worden gebruikt in zones waarin met spatwater wordt gewerkt.

Veiligheidsvoorschriften omtrent het werken met perslucht en verfspuiten

Compressor en leidingen bereiken tijdens het bedrijf hoge temperaturen. Aanrakingen leveren verbrandingen op. De gassen of dampen aangezogen door de compressor dienen vrij van bijmengsels te worden gehouden die in de compressor brand of ontploffingen kunnen veroorzaken.

Bij het losdraaien van de slangkoppeling moet het koppelingsgedeelte van de slang met de hand worden vastgehouden teneinde verwondingen door de terugsspringende slang te vermijden.

Bij het werken met de uitblaaspistool veiligheidsbril dragen. Door vreemde lichamen en weggeblazen deeltjes kunnen gemakkelijk verwondingen worden veroorzaakt.

Met de uitblaaspistool geen personen aanblazen of kleren aan het lichaam schoonmaken.

Veiligheidsvoorschriften bij het verfspuiten opvolgen!

• Geen lakken of oplosmiddelen met een vlampunt van minder den 21 ^o C verwerken.
• Lakken en oplosmiddelen niet verwarmen.
• Indien vloeistoffen worden verwerkt die schadelijk zijn voor de gezondheid, zijn filtertoestellen (gezichtsmasker) vereist. Volg eveneens de aanwijzingen van de fabrikant van dergelijke stoffen op wat betreft veiligheidsmaatregelen.

NL

• Tijdens het spuiten alsook in de werkruimte mag niet worden gerookt. Ook verfdampen zijn brandbaar.
• Stookplaatsen, open licht of vonkenslaande machines mogen niet voorhanden of in werking zijn.
• Spijs en drank niet in de werkruimte bewaren of consumeren. Verfdampen zijn schadelijk.
• De werkruimte moet groter zijn dan 30 m ^3 en bij het spuiten en drogen moet een voldoende luchtverversing gewaarborgd zijn. Niet tegen de wind spuiten. Principieel dienen bij het spuiten van brandbare of gevaarlijke spuitgoederen de bepalingen van de locale politieautoriteiten te worden opgevolgd.
• In verbinding met de PVC-drukslang geen medium zoals white spirit, butylalcohol en methyleenchloride verwerken (verminderde levensduur).

Bedrijf van drukvaten volgens verordening voor drukvaten

1. Wie met een drukvat werkt is verplicht deze in behoorlijke toestand te houden, naar behoren te gebruiken, in het oog te houden, noodzakelijke onderhouds- en herstelwerkzaamheden onmiddellijk uit te voeren en alle veiligheidsmaatrege-len te nemen die naargelang de omstandigheden vereist zijn.
2. De inspectiedienst kan per geval vereiste controle-maatregelen verordenen.
3. Een drukvat mag niet worden gebruikt als het gebreken vertoond waardoor werknemers of derden in gevaar worden gebracht.
4. Het drukvat dient regelmatig op beschadigingen zoals b.v.

roest te worden gecontroleerd. Indien u beschadigingen vaststelt, gelieve zich tot de klantendienst-werkplaats te wenden.

Voor de ingebruikneming

Montage van de loopwielen (1): De bijgeleverde loopwielen dienen overeenkomstig fig. 1 te worden gemonteerd.

1

Montage van de rubberbuffer r: De bijgaande rubberbuffer dient overeenkomstig de tekening 2 aan de steunvoet te worden gemonteerd.

Elektrische aansluiting:

De compressor is voorzien van een netkabel met randaarde- stekker. Die kan worden aangesloten aan elke wand- contactdoos 230 V - 50 Hz met aardingscontact die door een 16 A zekering beveiligd is. Lange toevoerleidingen alsook verlengingen, kabeltrommels etc. veroorzaken spanningsafval en kunnen het starten van de motor verhinderen. Lage temperaturen (onder 0°C) brengen de aanloop van de motor door stroefheid in gevaar.

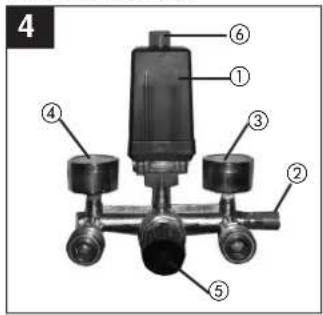

Verklaring van de pneumatische uitrusting

1 Drukschakelar
2 Veiligheidsklep
3 Manometer (aflezen van de keteldruk)
4 Manometer (ingestelde druk kan hier worden afgelezen)
5 Drukregelaar (instellen van de druk)
6 IN-/UIT-schakelaar

4 ① ⑥ ④ ③ ② ⑤

NL

Onderhoud

- Condenswater:

Het condenswater moet dagelijks worden afgetapt door de aftapklep te openen (aan de bodemkant van het drukvat).

- Veiligheidsklep:

De veiligheidsklep is afgesteld op de toelaatbare maximumdruk van het drukvat. Het is niet toegestaan de veiligheidsklep anders af te stellen of zijn plombe te verwijderen.

- Oliepeil regelmatig controleren:

Het oliepeil moet in het kijkglas zichtbaar zijn tussen het rode oliepeil-controlepunt en de bovenste rand van het kijkglas. Olie verversen: aanbevolen olie: SAE 15W/40 of equivalent. De eerste vulling moet na 100 bedrijfsuren worden ververst. Daarna de olie om de 500 bedrijfsuren aflaten en verse olie ingieten.

- Olie verversen:

Schakel de motor uit en trek de netstekker uit de wandcontactdoos. Nadat U de eventueel nog voorhanden zijnde luchtdruk hebt afgelaten kunt U de olieaftapplug op de compressorpomp eruit schroeven. Om te voorkomen dat de olie ongecontroleerd eruit loopt plaats er een kleine plaatgoot onder en verzamel de olie in een bak. Indien de olie er niet volledig uit loopt raden wij U aan de compressor lichtjes te kantelen.

De afgewerkte olie dient bij de desbetreffende inleverings-dienst voor afgewerkte olie te worden afgeleverd.

Als de olie eruit is gelopen, draait U de olieaftapplug/kijkglas weer in.

Verwijder met een schroeven-draaier het deksel van de olievuldop en giet de verse olie in totdat de oliepeil in het kijkglas het rode punt heeft bereikt. Daarna plaatst U het deksel weer op de olievuldop.

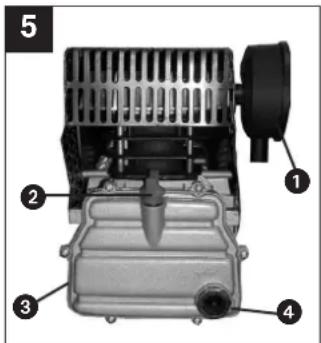

1 Filter
2 Olievuldop
3 Olieaftapplug
4 kijkglas

5 ① ② ③ ④

● Schoonmaken van het aanzuigfilter

Het aanzuigfilter voorkomt het aanzuigen van stof en vuil. Dit filter moet minstens om de 300 bedrijfsuren worden schoongemaakt. Een verstopt geraakt aanzuigfilter vermindert aanzienlijk het vermogen van de compressor.

Het filter kan worden gedemonteerd zoals in fig. 3 getoond.

Let op! Wacht totdat de compressor helemaal is afgekoeld!

Verbrandingsgevaar!

Afstelling van de drukschakelaar

De drukschakelaar werd door de fabriek afgesteld.

Inschakeldruk 5 bar

Uitschakeldruk 8 bar

Mogelijke uitvaloorzaken

die leiden tot een overbelasting van de motor en daardoor tot het afslaan van de contactverbreker:

● te hoge netspanning
- te hoge omgevingstemperaturen en onvoldoende luchttoevoer
● defecte compressorkleppen of ondichte terugslagklep
- oliepeil minimaal, drijfstanglager stroef

Wisselstroommotoren na de afkoelpauze weer inschakelen. Vermijd warme onderdelen van het aggregaat en buisleidingen aan te raken.

Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

● Type van het toestel
- Artikelnummer van het toestel
- Ident-nummer van het toestel
● Wisselstuknummer van het benodigde stuk

E

NL EC Conformiteitsverklaring

De ondertekenaar verklaart in naam van de firma dat het product overeenstemt met de volgende richtlijnen en normen.

De garantieduur beginnt op de koopdatum en bedraagt 3 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

F GARANTIE

Technische wijzigingen voorbehouden
