Merk	TOP CRAFT
Model	TCK 24150
Producttype	Zuigercompressor
Voeding	230 V ~ 50 Hz
Motorvermogen	1,5 kW
Maximale werkdruk	10 bar
Tankinhoud	50 liter
Theoretisch aanzuigdebiet	240 l/min
Geluidsdrukniveau	83 dB(A)
Beschermingsgraad	IP20
Gewicht	23,8 kg
Bedrijfstemperatuur	+5 °C tot +40 °C
Bedrijfsmodus	S3 25% (2,5 min aan, 7,5 min uit)
Hoofdfuncties	Productie van perslucht voor pneumatisch gereedschap, oppompen, blazen
Onderhoud en reiniging	Condenswater aftappen na elk gebruik; reinigen met een vochtige doek; regelmatig de veiligheidsklep controleren
Veiligheid	Automatische uitschakeling (drukschakelaar), veiligheidsklep, overbelastingsbeveiliging
Meegeleverde accessoires	Oppomppistool met manometer, blaasmondstuk, adapter-set 3-delig, spiraalslang, Y-snelkoppeling
Reserveonderdelen beschikbaar	Motorhuis, drukregelaar, manometer, schakelaar, riemen, luchtfilter, enz. (zie lijst in de handleiding)
Opslagtemperatuurbereik	5 tot 30 °C
Maximale installatiehoogte	1000 m boven zeeniveau

Veelgestelde vragen - TCK 24150 TOP CRAFT

Hoe stel ik de uitlaatdruk in?

Gebruik de drukregelaar (7) om de gewenste druk in te stellen, af te lezen op de manometer (6). De ingestelde druk is beschikbaar bij de snelkoppeling (5).

Wat te doen als de compressor niet start?

Controleer de netspanning, de kabel, de stekker en de zekering. Een te lage spanning of een temperatuur onder +5°C kan de start verhinderen. Laat de motor afkoelen als hij oververhit is.

Hoe tap ik het condenswater uit de tank af?

Open de schroefdop van de aftap (1) door met de klok mee te draaien. Kantel de tank zodat de dop het laagste punt is. Sluit door tegen de klok in te draaien.

Wat is de maximale werkdruk?

De maximale werkdruk is 10 bar. De drukschakelaar schakelt de motor automatisch uit bij deze druk.

Welke accessoires worden meegeleverd met de compressor?

De set bevat: een oppomppistool met manometer, een blaasmondstuk, een 3-delige adapter-set (balmondstuk, Dunlop-ventieladapter, universele conische adapter), een spiraalslang en een Y-snelkoppeling.

Hoe gebruik ik het oppomppistool als blaaspistool?

Schroef de slang met de bandenventieladapter los, schroef vervolgens de blaasmondstuk (12) op het pistool. Gebruik de trekker om de lucht te regelen.

Wat is het motorvermogen?

De motor heeft een vermogen van 1,5 kW en een onbelast toerental van 4000 min⁻¹.

Hoe onderhoud ik de veiligheidsklep?

Voer regelmatig onderhoud uit door de klep te bedienen om de goede werking te controleren. Als hij defect is, neem dan contact op met de klantenservice.

Wat te doen bij luchtlekkage bij de aftapdop?

Draai de dop met de hand los, controleer de afdichting en vervang deze indien nodig. Draai stevig vast.

Kan de compressor buitenshuis worden gebruikt?

Ja, maar alleen met een voor buitengebruik goedgekeurd verlengsnoer. Bescherm het apparaat tegen regen en vocht. Gebruik het op een stabiele, vlakke ondergrond.

GEBRUIKSAANWIJZING TCK 24150 TOP CRAFT

94405 Landau/Isar, Duitsland

Tel. Nederlandstalig: [phone]

Tel. Francophone: [phone]

MAIL: [e-mail]

F

Sommaire

94405 Landau/Isar, Duitsland

Tel. Nederlandstalig: [phone]

Tel. Francophone: [phone]

MAIL: [e-mail]

NL

Inhoudsopgave

1. Veiligheidsaanwijzingen 42
2. Beschrijving van het gereedschap en leveringsomvang 45
   3.Reglementair gebruik 46
3. Technische gegevens 46
4. Aanwijzingen ontrent de installment 47
5. Montage en ingebruikneming 47
6. Vervanging van de netaansluitleiding 49
7. Reiniging, onderhoud en bestellen van wisselstukken 49
8. Verwijdering en recyclage 52
9. Opbergen 52
10. Transport 52
11. Schema voor foutopsporing 53

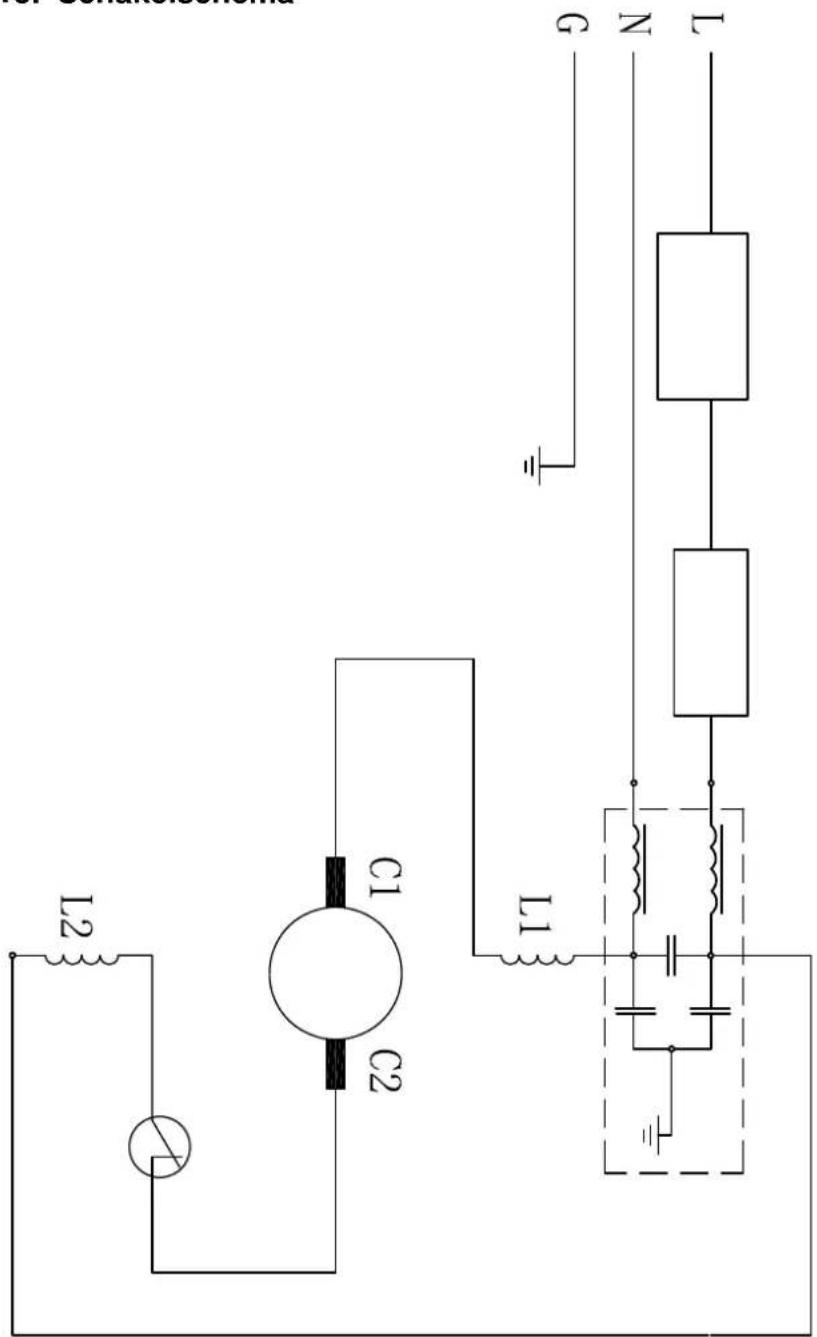

12. Schakelschema 54
    14.Garantie. 56

NL

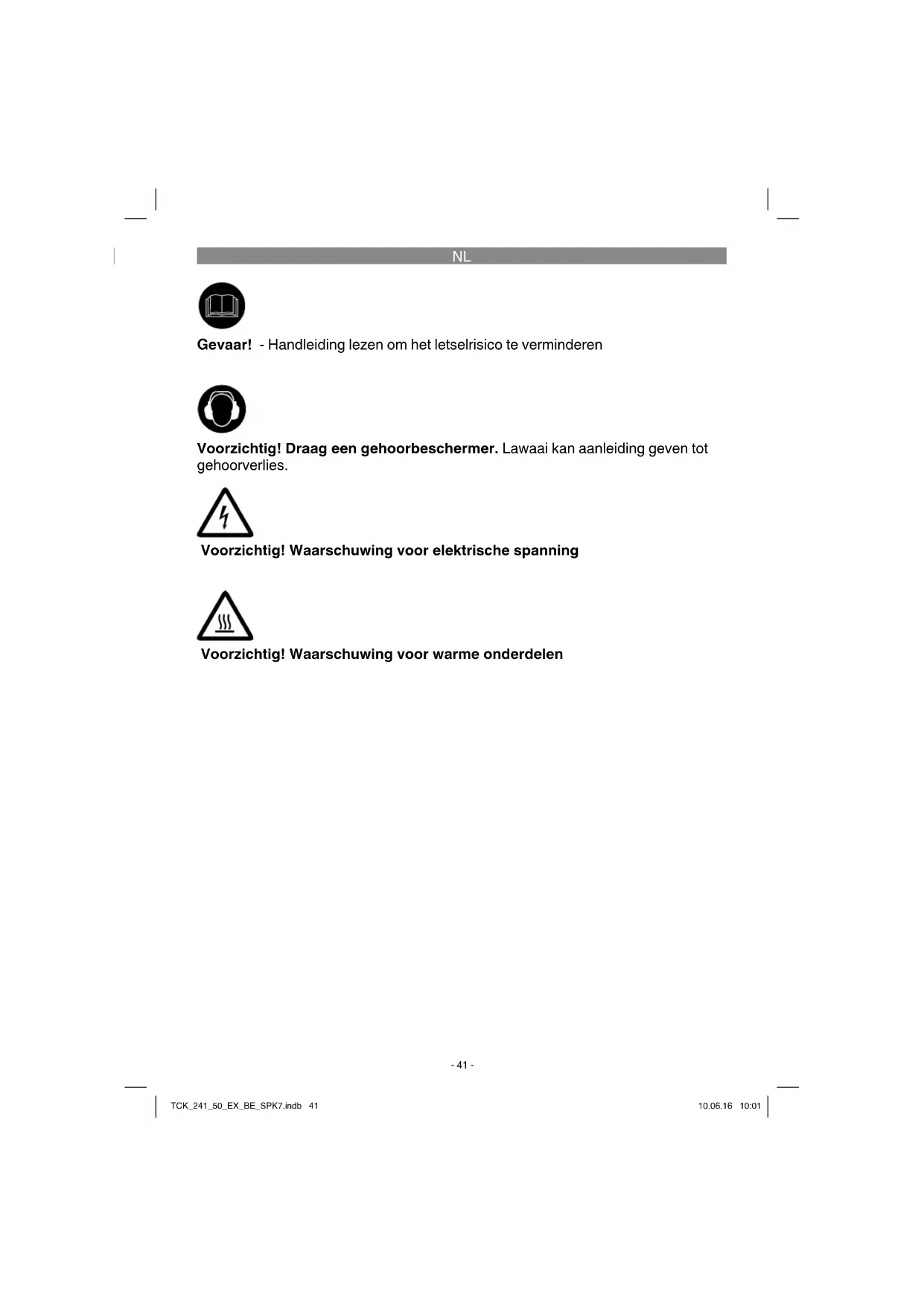

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.

Voorzichtig! Waarschuwing voor elektrische spanning

Voorzichtig! Waarschuwing voor warme onderdelen

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waar deze handleiding /veiligheidsinstructies zorgvuldig door. Bewaar deze goed zo dat u de informatatie op elk moment kut terugvinden. Mocht u dit toestel aan andere Personen doorgeven, gelieve dan deze handleiding /veiligheidsinstructies mee te geen. Wij zich net aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstructies.

Deze handleiding kan ook als PDF-bestand worden gedownload van once internetsite www.isc-gmbh.info.

1. Veiligheidsaanwijzingen

Gevaar!

Lees alle verilgheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de verilgheidsinstructies en aanwijzingen hunnen elektrische schok,brand en/of zwareLetsels tot gevolg hebben.Bewaar alle verilgheidsinstructies en aanwijzingen voor de toekomst.

Gevaar! Bij gebruik van deze compressor dienen de volgende principiele veiligheidsmaatregelen in acht te worden genomen als be-scherming gegen elektrische schok, verwondings- en brand-gevaar. Lees deze voorschriften en neem ze in acht alvorens het toestel in gebruik te nemen.

Ter vermijding van een overbelasting schakelt de drukschakelaar van de compressor bij bereiken van de uitschakeldruk automatisch UIT (zie ook 6.6 Instelling van de drukschakelaar).

Op kinderen moet toezicht worden gehonden om te voorkomen dat ze met het apparaat spelen.

1. Hou Uw werkplaats netjes opgeruimd

• Wanorde in het werkbereik veroorzaakt gevaar voor oncegallen.

2. Hou rekening met de invloeden van de omgeving

• Stel de compressor Niet bloot aan de regen. Gebruik de compressor Niet in en vochtige ofatie omgeving. Zorg voor een goede verlichting. Gebruik de compressor Niet in de nabijheid van brandbare vloeistoff en of gassen.

3. Beschermt U zich gegen elektrische schok

Vermijd fysiek contact met geaarde delen zoals b.v. buizen, radiators, fornuizen, frigo's.

4. Hou kinderen op afstand

• Vermijd dat andere Personen de compressor of de kabel raken, hou ze weg van Uw werkgebied.

5. Berg Uw compressor op een voeilige plaat

• Het is aan te raden de Niet gebruikte compressor in een droog, gesloten ruimte en voor kinderen Niet bereikbaar te bergen.

-Uw werkt beter en veiliger in het opgegeven vermogensgebied.

7. Draag de gegaste werkkledij

• Draag geen wijde kleren of siera-den. Ze{kunnen door de beweegbarre onderdelen worden gegegrepen.

NL

Als U in open lucht werkdt, draagt U best rubberhandschoenen en slipvrij schoeisel. Draag bij langhaar een haarnet.

8. Gebruik de kabel en de slang al-leen waarvoor ze zijn bedoeld!

Trek de compressor nicht aan de kabel of de slang en gebruik de kabel Niet om de stekker uit het stopcontact te trekken. Bescherm de kabel en de slang gegen但它, olie en scherpe randen.

9. Onderhou Uw compressor zorgvuldig

• Hou Uw compressor schoon om goed en veilig te werkken. Volg de onderhoudsvoorschiften op. Controleer regelmatig de stekker en de kabel en LAST deze in geval van beschadiging door een erkende vakman verrangen. Controleer de verlangkabel regelmatig en verrang elke beschadigde kabel.

10. Trek de netstekker uit het stopcontact

-Bij Niet-gebruik, telkens voor onderhoudswerk-zaamheden.

11. Vermijd het ongewild starten van de compressor

Vergewis U zich ervan dat de schakelaar uitgeschakeld is als U de compressor aan het stroomnet aansluit.

• Gebruik in open lucht slechts verlengkabels die waarvoor goedgekeurd en overeenkomstig gekenmerkt zich.

13. Wees.altijd waakzaam

• Hou Uw werk in het oog. Ga verstandig te werk. Gebruik de compressor nicht als U ongeconcentreerd bent.

14. Controller Um compressor op beschadigingen

• Alvorens de compressor verder te gebruiken controllere de veiligheidsinrichtingen of Licht beschadigde onderdelen zorgvuldig op hun perfecte en doelmatige werkwijze. Vergewis U zich ervan dat beweegbare onderdelen goed

functioneren, dat ze Niet vastgeklemd zijn of dat onderdelen nicht beschadigd zich. Alle onderdelen要去en behoorlijk gemonteerd zich om alle voorwaarden van het toestel te verrullen. Beschadigde veiligheidsnrichtingen en onderden dienen deskundig door en service-werkplaats te worden hersteld of verrangen, indien in de gebruksaanwijzing niets anders vermeld is. Beschadigde schakelaars dienen door en service-werkplaats te worden verrangen. Gebruik gezengereedschappen waarvan de schakelaar zich in- en uitgeschakeld kan worden.

15. Let op!

• Voor Uw veiligheid gebruik slechts accessoires en hulptoestellen vermeld in de gebruiksaanwijzing of aanbevolen of vermeld door de fabrikant. Het gebruik van andere inzetgereedschappen of accessoires dan vermeld in de gebruiksaanwijzing of aanbevolen in de catalogus kan voor U een persoonlijk verwondingsgevaar betekenen.

16. Herstellingen alleen door een elektrovakman

• Herstellingen mogen slechts dooreen elektrovakman worden uitgevoerd, anders bestaat er gevaar voor ongevallen voor de bediener.

NL

17. Geluid

Bij gebruik van de compressor gehoorbeschermer dragen.

1. Vervangen van de aansluitkabel Indien de aansluitkabel worden beschadigd, dient die door de fabrikant of elektrovakman te worden verwangen om gezaren te voorkomen.

Veiligheidsvoorschriften voor het werken met perslucht en uitblaas-pistolen

• Compressor en leidingen bereiken tijdens het bedrijf hoge temperatuuren. Aanrakingen leveren verbrandingen op.
• De gassen of dampen aangezogen door de compressor dienen vrij van bijmengsels te worden gehonden die in de compressor brand of ontploffingen können veroorzaken.
  Bij het losdraaien van de slangkoppeling要去 het koppelingsgedeelte van de slang met de hand worden vastgehonden teneinde verwondenen door de terugsspringende slang te vermijden.
• Als u met het uitblaaspistol werkkt moet u een veiligheidsbril en ademhalingsapparaat dragen. Door vreemde voorwerpen, wegbeblazen delen en opgewaaid stof hunnen gemakkelijk verwondingen en schade aan de gezondheid door inademen worden veroorzaakt. Werkzaamheden waar bij stof opwaait,要去en buiten worden uitgevoerd.
• Met de uitblaaspistol geen personen aanblazen of kleren aan het lichaam schoonmaken.

Veiligheidsvoorschriften voor het verflspuien

• Geen lakken of oplosmiddelen met een vlampunt van minder den 55^ C verwaren.
  Lakken en oplosmiddelen nicht verw Armen.
• Indien vloeistoffen worden verwertet die schadelijkঀen voor de gezondheid,ঀen filtertoestellen (gezichts-masker) vereist. Volg eveneens de aanwijzingen van de fabrikant van dergelijkstestoffen op wat betreft veiligheidsmaatregelen.
  Tijdens het spuiten alsook in de werkkuimte mag Niet worden gezrookit. Ook verfdampen zijn brandhaar.
• Stookplaatsen, openlicht of vorkenslaande machines mogen nicht voorhanden of in werkiglijk.
• Spijs en drank nicht in de werkkuimte bewaren of consumeren. Verfdampen zich schadelijk.
• De op de verzamelverpakkingen van de verwerkte materialen aangegeven informatie en aanduidingen van de verordering ontrent gevaarlijke stoffen dienen in ache te worden genomen.
• Indien nodig dienen bijkomende veiligheidsmaatregelen te worden genomen, in het bijzonder dienen gespaste kledij en maskers te worden gedragen.
• De werkruimte moet groter+zijn dan 30m3 en bij het spuiten en drogen moet een voldoende luchtverversing gewaarborgd+zijn. Niet tegen de wind spuiten. Principeel dienen bij het spuiten van brandbare of gevaarlijke spuitgoederen de bepalingen van de locale politie autoriteiten te worden opgevolgd.

NL

In verbinding met de PVC-drukslang geen medium zoals white spirit, butylalcohol en methyleenchloride verwieren (verminderde levensduur).

Gebruik van drukvaten

• Wie met een drukvat werk ist verplicht deze in behoorlijke toestand te houden, maar behoren te gebruiken, in het oog te houden, noodzakelijkke onderhoudsen herstelwerk-Zaamheden onmiddelijk uit te voeren en alle veiligheidsmaatre-gelen te nemen die naargelang de omstandigheden vereist+zijn.
• De inspectiedienst kan per geval vereiste controlemaatregelen verordenen.
• Een drukvat mag nicht worden gebruikt als het gebreken vertoond waardoor werknemers of derden in gevaar worden gebracht.
• Controller het drukvat voor elk gebruik op roest en beschadigingen. De compressor mag Niet met een defect of roestig drukvat in werkung worden gesteld. Indien u beschadigingen vaststelt, gelieve zich tot de klantenserviceplaats te wenden.

Bewaar de veiligheidsvoorschriften goed.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereed-schap (fi g. 1-3)

1. Aflaatplug voor condenswater
2. Drukvat
3. Wiel met asschroef
4. Standvoet
5. Snelkoppeling (geregelde perslucht) met Y-aansluiting
6. Manometer (ingestelde druk kan worden afgelezen)
7. Drukregelaar
8. Aan/Uit-schakelaar
9. Transportgreep
10. Houder voor toebehoren
11. Bandenvulmeter met manometer
12. Uitblaasadapter
13. Adapterset 3-delig (a-c)
14. Spiraalslang
15. Vulslang (adapter voor autokleppen)

A Wielkap
B Borgmoer
C Schroef
D Onderlegplaatje

2.2 Leveringsomvang

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

NL

Let op!

Het toestel en het verpakkingsma
teriaal waar geen spelgoed voor
kinderen! Kinderen mogen Niet met
plastic zakken, folies enkleine stuk
ken spelen! Er bestaat inslik- en ver
stikkingsgevaar!

1x compressor
2x wiel met asschroef
2x wielkap
4xborgmoer
2x schroef
2x onderlegplaatje
1xstandvoet
1x bandenvulmeter met manometer en vulslang
1x uitblaasadapter
1x3-delige adapterset
1x spiraalslang
1x snelkoppeling met Y-aansluiting
Originele handleiding

Nodig voor de montage, Niet meegeleverd - verkrijgbaar in de gespecialiserde handel:

2x gaffelsleutel 13 mm

De compressor dient voor de perslucht-opwekking voor pneumatisch gereed-schap.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoerze bedoeld is. Elk ander verder gaandgebruik is Niet reglementair. Vooraaruit voortvloeije schade of verwondingen van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overeenkomstig hun bestemming Niet geconstruereerd zichn voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gelebruikt.

Netaansluiting: 230 V~50 Hz

Bedrijfsmodus: S3 25%

Nullasttoerental n_h (motor): .. 4000 min

Bedrijfsdruk: max. 10 bar

Drukvatvolume: 50 liter

Theoretische

aanzuigcapaciteit: ca. 240 l/min.

Geluidsdruk niveau L_pA 83 dB(A)

Onzekerheid KpA 2 dB(A)

Geluidsvermögen L_WA ..97 dB(A)

Onzekerheid KwA: 2 dB

Gewicht van het apparaat: ca. 23,8 kg Bedrijfsgrenzen

temperatuur: +5^ 40^

Bedrijfsgrens relative luchtvochtigkeit: 50% bij max. temperatuur 40^

Maximale opstellingshoogte: ...1000 m boven NN (normaal nulpunt)

S3 25% :Intermitterend bedrijf, zonder aanloop, zonder remming (cyclusduur 10 min.).Bij intermitterend bedrijf worden steeds het percentage van de inschakelduur (25%) opgegeven zodat in bedrijfsonderbrekingen door convectieve koeling de ontstane overtemperatuur kan worden afgegeven. De intermitte

NL

rende modus bestaat uit de inschakeltijd en de afkoelpauzen, bedrijfscylclus genoemd.

De Waarnemingsperiode bedraagt 10 minuten. 25% inschakelduur betekent dat het elektrisch toestel gedurende 2,5 minuten met het nominaal opgenomen vermogen mag worden gezrukt gevolgd door een afkoelpauze van 7,5 minuten.

De geluidsemissiewaarden zijn bepaald conform EN ISO 3744.

5. Aanwijzingen omtrent de installmente

• Controller het toestel op transportschade. Eventuele schade onmiddelloijk aangeven aan de vervoerondereming waarmee de compressor werden geleverd.
• De compressor dient nabij de verbruikers te worden geinstalleerd.
  Vermijd lange luchtkabels en toevoerleidingen (verlengingen).
• Let op droge en stofvrije aanzuiglucht.
• De compressor nicht in een vochtige of nature ruimte installeren.
• De compressor mag slechts in ge-paste ruimten (goedGeVentileerd, omgevingsttemperatuur +5^- +40^) worden gezruikt. In de ruim-te mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen zichn.
• De compressor is geschikt voor gebruik in droge ruimten. Hij mag nicht worden gebruikt in zones waarin met spatwater worden gewerkt.
  Zet het apparaat alleen in op een stabiele, vlakke ondergrond.

6. Montage en ingebruikneming

Voor ingebruikneming het apparaat zeker volledig monteren!

6.1. Montage van de standvoet (4)

De bijgaande rubberbuff er dient te worden gemonteerd zoals getoond in fi g.4.

6.2. Montage van de wielen (3)

De bijgaande wielen dienen te worden gemonteerd zoals getoond in fi g. 5 en fi g. 6.

6.2.1 Montage van de welkap (A)

Druk de weltkap (A) zoals getoond in afbeelding 7 op het wie1 (3), tot deze hoorbar inklikt.

6.3 Netaansluiting

Alvorens het apparaat in gebruik te nemen dient u er zich van te vergewissen dat de netspanning overeenkomt met de bedrijfsspanning vermeld op het kenplaatje van het apparaat. Lange toevoerleidingen alsmede verlangkabels, kabeltrommels enz. leiden tot spanningsverlies en+kunnen het starten van de motor beletten. Bij temperaturen onder +5^ start de motor eventueel moeilijk ten gevolge van stroefheid.

6.4 AAN/UIT-schakelaar (8)

U schakelt de compressor in door de knop (8) in te drukken.

Om de compressor uit te schakelen moet u de knop (8) opniew indrukken. (fi g. 2)

NL

6.5 Drukafstelling: (fi g. 1/2)

• Met de drukregelaar (7) kan de druk op de manometer (6) worden afgesteld.
• De afgestelde druk kan op de snel-koppeling (5) worden ontnomen.

6.6 Afstelling van de drukschakelaar

De drukschakelaar ward door de fabriek afgesteld.

Inschakeldruk 8 bar

Uitschakeldruk 10 bar

Controleer voor de inzet of de compressor bij het bereiken van de uitschakeldruk uitschakelt.

Controleer daarna door met een persluchtgereedschap perslucht te ontnemen of de compressor bij een dalingonder de inschakeldruk weeopstart.

Waarschuwing

Zorg ervoor dat alle slangeidingen en fi tingen geschikt+zijn voor de maximaal toegestane werkdruk van de compressor.

Aanbeveling

Toevoerslangen moeten bij drukken hoger dan 7 bar met een veiligheidskabel (bijv. een draadkabel) worden uitgerust.

6.7 Spiraalslang met selnkoppeling (afbeelding 3b, 9-10)

Schroef de Y-selnkoppeling (5) aan de persluchtuitlaat van de ketel. De Y-selnkoppeling is al met een afdichtband aan de schroefdraad voorbereid om hem erin te schroeven.

Aansluiten:

Schuif de nippel van uw pneumatisch gereedschap in de selnkoppeling, de huls springt automatisch maar voor.

Loskoppelen:

Trek de huls terug en verwijder het gereedschap.

Opgelet! Bij het losmaken van de snelkoppeling要去 het koppelstuk worden vastgehonden om verwondenen door de terugspringende slang te vermijden.

6.8 Bandenvulmeter met adapters (fi g. 3b)

Werkdruk in bar: 0-8

Toepassingsgebied:

De bandenvulmeter maakt het möglichk om autobanden gemakkelijk en naukeurig te vullen. De manometer dient ter controle van de bandenspanning. Met het geinteggreerde aflaatventiel (e) is het möglichk om een te hoge bandenspanning te verlagen.

De bandenvulmeter is uitgerust met een ventiladapter voor ventilelen van autobanden.

Opgelet, de manometer is nicht gekalibreerd! Controleer na het vullen meteen de bandenspanning, bijv. bij een tankstation.

Gebruik alsuitblaasipistool

Om de bandenvulmeter als uitblaaspistool te gebruiken要去erst de slang met de ventieladapter voor autobanden eraf worden geschroefd. Nu kan de uitblaasadapter (12) op de bandenvulmeter worden geschroefd.

NL

Toepassingsgebied:

Voor het reinigen/uitblazen van holeruimtes of moeilijk bereikbareplaatsenalsmede voor het reinigen van verruildwerkgereedschap.De traploos bedienbare trekker maakt een exacte dosering van de perslucht möglichk.

6.9 Handleiding voor de adapterset (fi g. 3b)

Uit het volgende overzichtkt het juiste gebruik van de adapters voor de verschillende ventilieren afl eiden.

Balnaald

Toepassingsgebied: Voor het oppompen van ballen.

De balnaald (13a) kan voor het oppompen van verschillendeallen worden gezruikt.

TIP: Om beschadigingen van het ventiel te vermijden moet u de balnaald iets bevochtigen alvorens hem in te brengen.

- Ventieladapter

Toepassingsgebied: Past bij Blitz-ventielen van fi etsbanden.

De Blitz-ventieladapter (13b) staat het möglichk om fi etsbanden gemakkelijk op te pompen.

• Conische universe adapter
  Toepassingsgebied: De universe adapter (13c) kan worden gebrukt voor het vullen van luchtmatrassen en dergelijk.

6.10 Wat te doen in uitzonderingsgevallen/noodsituatives

1. Stop het werkproces.
2. Schakel het apparatusaatuit.
3. Verwijder de netstekker uit het stopcontact

6.11 Na het gebruik

1. Schakel het apparatusaatuit.
2. Verwijder de netstekker uit het stopcontact
3. Demonteer al het toebehoren van het apparaat, zoals bijv. slang, bandenvulmeter enz.
4. Laat het apparaat voor een reparatie of reiniging afkoelen.
5. Controller het apparaat op mogelijkke schade.

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadigd worden, dan要去hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceer de person vervangen worden, omGeVaren te vermijden.

8. Reiniging, onderhouden bestellen vanwisselstukken

Gevaar!

Trek voor alle reinigings- en onderhoudswerkzaamheden de netstekker uit het stopcontact. Gevaar!

Wacht tot de compressor volledig is afgekoeld! Verbrandingsgevaar! Gevaar!

Voor alle reinigings- en onderhoudswerkzaamheden moet het apparaat drukloos worden gemaakt. Gebruik hiervoord bandenvulmeter als uitblaaspistool en bedien de trekker, tot er geen luchteer onsnapt.

NL

8.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel möglichelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtige doek en wat zachte zoep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel konnen aantasten. Let er goed op dat geen water in het toestel terechtkomt.
  Slang en spuitgereedschap要去en voor de schoonmaakbeurt van de compressor worden gescheden. De compressor mag Niet met water, oplosmiddelen of ieits dergelijks schoon worden gemaakt.

8.2 Condenswater (afbeelding 8) Aanwijzing!

Voor een duurzame bestendigheid van het drukvat (2) moet het condenswater na elk gebruik worden afgelaten door de aflaatplug (1) open te draaien. Om hem te openen moet de aflaatplug met de klok mee worden gedraaid. Kantel waarvoorde ketel bovendien zo, dat de aflaatplug het laagste punt in de ketel is en het condenswater volledig kan weglopen.Draai daarna de aflaatplug om hem af te sluiten gegen de klok in.

Controleer het drukvat voor elk gebruik op roest en beschadigingen. De compressor mag Niet met een beschadigd of roestig drukvat worden ingezet. Indien u beschadigingen vaststelt, believe u dan tot de werkplaats van een klantendienst te wenden.

8.3 Koolborstels

Bij bovenmatige vonkvorming waar u de koolborstels door een bekwame elektricien nazien. Let op! De koolborstels mogen enkel door een bekwame elektricien worden verrangen.

8.4 Veiligheidsklep

Het regelmatige onderhoud van de overdrukklep is de voorwaarde voor een correcte werking van het apparatus.

NL

8.5 Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Onderdelenlijst

Onderdeelnummer	Beschrijving
401042501001 Motordekking
401042501002 Snekoppeling
401042501003 Wieplen + standvoet
401042501004 Drukregelaar
401042501005 Manometer
401042501006 Aflaatplug voor condenswater
401042501007 AanUit-schakelaar
401042501008 Riem
401042501009 Luchftfliiter
401042501010 Bandenvulmeter
401042501011 Uithaasadapter
401042501012 3-delleige adapterset
401042501013 Spiraalslang

NL

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpak-king om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstofkringloop worden teruggevoerd. Het toestel en zich accessoires bestaanuit diverse materialen,zoals b.v. metaal en kunststof.Defecte toestellen horen Niet thus in het huisvuil. Om zich van het toestel maar behorent ontdoen dient het maar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent felieve u dan bij de gemeente te informeren.

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrijeplaats die voor kinderen ontogankelijk is. De optimale opbergtemperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

Gevaar!

Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen. Berg de compressor zo op, dat hij Niet door onbevoegden in bedrijf kan wordengenomen.

Gevaar!

De compressor alleen in een droge en voor onbevoegden ontogankelijke omgeving opbergen. Niet kanten, alleenrecht staand opbergen!

NL

12. Schema voor foutopsporing

Storing Mogelijk	oorzaak Oplossing
Decompressor draait nicht	1. Netspanning ontbreekt2. Netspanning te laag3. Buitentemperatuur te laag4. Motor oververhit	1. Kabel, netstekker, zekerings en stopcontact controlleren2. Te lange verlengkabel vermijden. Verlengkabel met een voldoendeaderdoorsnedegebruiken3. Niet onder +5°C buitentem-peratuurgebruiken4. Motor latent afkoelen, indien nodig, deoorzaak van deoververhitting verhelpen
Compressor draait, maar bouwt geen druk op	1. Terugslagklep ondicht2. Dichtingen defect3. Aflaatplug voor condenswater (1) ondicht	1.Terugslagklep verrangen2. Dichtingen controlleren, defe- fecte dichtingen door eenvakwerkplaats laten verran-gen3. Plug met de hand aanhalen. Dichting op de plug controle-ren, indien nodig, verrangen
Compressor draait, druk worden op de manometer aan- geduid, maar de gereedschappen draaien nicht	1. Slangkoppelingen on-dicht2. Snelkoppeling ondicht3. Druk op de drukrege-laar te laag afgesteld.	1. Persluchtslang en gereed-schappen controlleren, indien nodig verrangen2. Snelkoppeling controlleren, indien nodig verrangen3. Drukregelaar terug open-draaien.

NL

13. Schakelschema

-54-

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil celui!

Volgens de Europese richtig 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgeveen die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen Niet bij de afgedankte tostell-len gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

14. Garantie

Op het in de handleiding genoemde toestel gezven wij 3aar garantie voor het geval dat ons product gebreken macht vertonen. Deperiode van 3aar gaat in met de gevaarovergang of de overname van het toestel door de klant. De garantie kan enkel worden geclaimd op voorwaarde dat het toestel maar behoren is onderhonden en gebruikt conform de handleiding.

Vanzelfsprekind blijven u de wettelijk garantierechten binnen deze 3JAar behoenden.

De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of van de respectievelijke landen van de regionale hoofdverdeler als aanvulling van de terplaatse geldende wettelijk voorschriften. Gelieve zich tot uw contactpersoon van de regionalaal bevoegde klantendienst of tot het hieronder vermelde serviceadres te wenden.

94405 Landau/Isar, Duitsland

Tel. Nederlandstalig: [phone]

Tel. Francophone: [phone]

MAIL: [e-mail]

NL verkaart de volgende overeonstemming conform EU Richtlinn en nomen voor het product
