GEBRUIKSAANWIJZING TCPG 2800 TOP CRAFT

2. Beschrijving van het gereedschap en leveringsomvang ................................34

7. Reiniging, onderhoud en bestellen van wisselstukken ....................................37

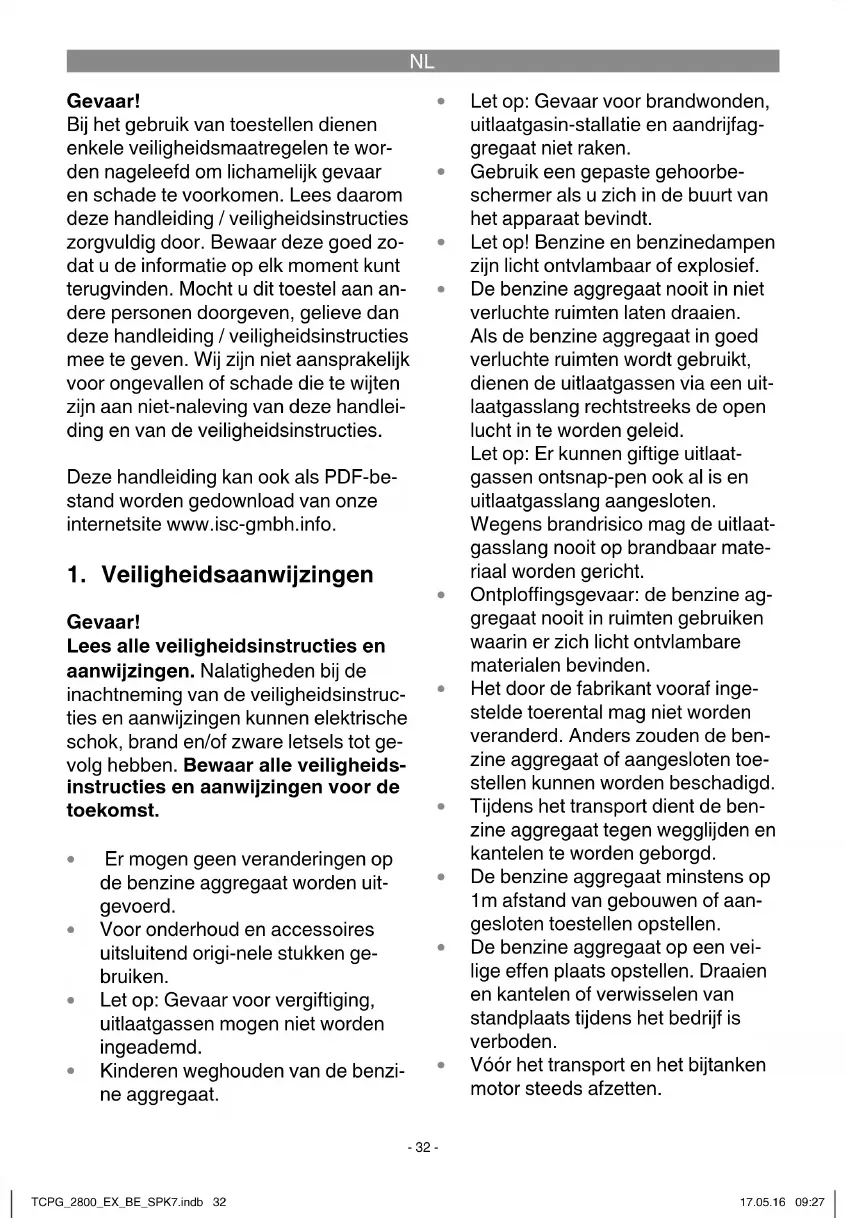

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te wor- den nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zo- dat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan an- dere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handlei- ding en van de veiligheidsinstructies. Deze handleiding kan ook als PDF-be- stand worden gedownload van onze internetsite www.isc-gmbh.info.

1. Veiligheidsaanwijzingen

Gevaar! Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstruc- ties en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot ge- volg hebben. Bewaar alle veiligheids- instructies en aanwijzingen voor de toekomst.

Er mogen geen veranderingen op de benzine aggregaat worden uit- gevoerd.

Voor onderhoud en accessoires uitsluitend origi-nele stukken ge- bruiken.

Let op: Gevaar voor vergiftiging, uitlaatgassen mogen niet worden ingeademd.

Kinderen weghouden van de benzi- ne aggregaat.

Let op: Gevaar voor brandwonden, uitlaatgasin-stallatie en aandrijfag- gregaat niet raken.

Gebruik een gepaste gehoorbe- schermer als u zich in de buurt van het apparaat bevindt.

Let op! Benzine en benzinedampen zijn licht ontvlambaar of explosief.

De benzine aggregaat nooit in niet verluchte ruimten laten draaien. Als de benzine aggregaat in goed verluchte ruimten wordt gebruikt, dienen de uitlaatgassen via een uit- laatgasslang rechtstreeks de open lucht in te worden geleid. Let op: Er kunnen giftige uitlaat- gassen ontsnap-pen ook al is en uitlaatgasslang aangesloten. Wegens brandrisico mag de uitlaat- gasslang nooit op brandbaar mate- riaal worden gericht.

Ontploffingsgevaar: de benzine ag- gregaat nooit in ruimten gebruiken waarin er zich licht ontvlambare materialen bevinden.

Het door de fabrikant vooraf inge- stelde toerental mag niet worden veranderd. Anders zouden de ben- zine aggregaat of aangesloten toe- stellen kunnen worden beschadigd.

Tijdens het transport dient de ben- zine aggregaat tegen wegglijden en kantelen te worden geborgd.

De benzine aggregaat minstens op 1m afstand van gebouwen of aan- gesloten toestellen opstellen.

De benzine aggregaat op een vei- lige effen plaats opstellen. Draaien en kantelen of verwisselen van standplaats tijdens het bedrijf is verboden.

Vóór het transport en het bijtanken motor steeds afzetten. TCPG_2800_EX_BE_SPK7.indb 32TCPG_2800_EX_BE_SPK7.indb 32 17.05.16 09:2717.05.16 09:27NL

Bij het bijtanken erop letten dat geen brandstof op de motor of de uitlaat terechtkomt.

Benzine aggregaat nooit bij regen of sneeuwval gebruiken.

Benzine aggregaat nooit met natte handen vastpakken.

Bescherm u tegen elektrische geva- ren. Gebruik in open lucht enkel ver- lengkabels (H07RN..), die daarvoor goedgekeurd en overeenkomstig gekenmerkt zijn.

Bij gebruik van verlengkabels mag de totale lengte voor 1,5 mm

100 m niet overschrij- den.

De afstelling van de motor en de benzine aggregaat mag niet worden veranderd.

Herstel- en afstelwerkzaamheden mogen enkel door geautoriseerd vakpersoneel worden uitgevoerd

De tank niet in de buurt van open licht, vuur of vonkenregen vullen of leegmaken. Niet roken!

Kom niet aan mechanisch bewogen of warme onderdelen. Verwijder geen beschermende afdekkingen.

De toestellen mogen niet aan vocht of stof worden blootgesteld. Toege- stane omgevingstemperatuur -10 tot +40° C, maximale hoogte boven zeeniveau 1000 m, relatieve lucht- vochtigheid: 90 % (niet condense- rend)

De benzine aggregaat wordt aange- dreven door een verbrandingsmotor die in het gebied rond de uitlaat (aan de overkant van de stopcon- tacten) en aan de uitgang ervan hitte verwekt. Mijdt de buurt van deze oppervlakken omwille van het gevaar voor brandwonden op de huid.

De waarden vermeld bij de techni- sche gegevens onder geluidsver- mogen (L

) en geluidsdrukniveau

) stellen emissiewaarden voor en zijn niet noodzakelijk werkni- veau’s. Aangezien er geen verband bestaat tussen emissie- en immisie- niveau’s kunnen deze waarden niet beslist worden gebruikt om even- tueel noodzakelijke aanvullende voorzorgsmaatregelen te bepalen. Bij de factoren, die van invloed zijn op het momentele immissiepeil van de werkkracht, zijn de eigenschap- pen van de werkruimte, andere geluidsbronnen etc. alsmede b.v. het aantal machines en andere naburige processen en de periode die een bedienaar aan het lawaai is blootgesteld inbegrepen. Ook kan het toelaatbare immisiepeil van land tot land verschillen. Toch zal deze informatie aan de gebruiker van de machine de mogelijkheid geven de risico’s en gevaren beter te beoor- delen. Verklaring van de aanwijzingsbor- den op het apparaat (fi g. 15)

1. Gevaar! Handleiding lezen.

2. Voorzichtig! Warme onderdelen.

3. Gevaar! Tijdens het tanken motor

4. Gevaar! Niet in niet verluchte ruim-

5. Gevaar! Dit symbool geeft aan dat

de uitlaatgassen van de stroomge- nerator giftig zijn. TCPG_2800_EX_BE_SPK7.indb 33TCPG_2800_EX_BE_SPK7.indb 33 17.05.16 09:2717.05.16 09:27NL

het gereedschap en leveringsomvang

2.1 Beschrijving van het gereed-

schap (fi g. 1-5) 1 Tankindicator 2 Tankdop 3 2 x 230V~ stopcontacten 4 Aardklem 5 Beveiliging tegen overbelasting 6 Voltmeter 7 Olievulplug 8 Olieaftapplug 9 Beveiliging tegen oliegebrek 10 AAN/UIT-schakelaar 11 Chokehendel 12 Omkeerstartinrichting 13 Benzinekraan 14 Wielen 15 Wielas 16 Standvoet 17 Schuifbeugelhouder 18 Schuifbeugel 19 Schroef M8x40 20 Schroeven M8x16 21 Moerplaatjes voor wielen 22 Borgsplitpennen voor wielen 23 Moeren M8

Open de verpakking en neem het toestel voorzichtig uit de verpak- king.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbe- veiligingen (indien aanwezig).

Controleer het toestel en de acces- soires op transportschade.

Bewaar de verpakking indien moge- lijk tot het verloop van de garantie- periode. Gevaar! Het toestel en het verpakkingsma- teriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stuk- ken spelen! Er bestaat inslik- en ver- stikkingsgevaar!

Het toestel is geschikt voor toepassin- gen die op een wisselspanningsbron van 230 V draaien. Gelieve zeker de beperkingen vermeld in de veiligheids- instructies in acht te nemen. De benzi- ne aggregaat is bedoeld om elektrisch gereedschap aan te drijven en verlich- tingsbronnen met stroom te voorzien. Gelieve bij huishoudtoestellen de ge- schiktheid conform de informatie ver- strekt door de fabrikant van het toestel te verifi ëren. Raadpleeg in geval van twijfel een geautoriseerde gespeciali- seerde handelaar van het respectieve- lijke toestel. De machine mag slechts voor werk- zaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daar- uit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. TCPG_2800_EX_BE_SPK7.indb 34TCPG_2800_EX_BE_SPK7.indb 34 17.05.16 09:2717.05.16 09:27NL

Wij wijzen erop dat onze gereedschap- pen overeenkomstig hun bestemming niet geconstrueerd zijn voor commerci- eel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industrië- le bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

..............................96 dB(A) Onzekerheid K: .....................1,4 dB(A) Vermogensfactor cos ϕ: .....................1 Vermogensklasse: ...........................G1 Temperatuur max: ........................40°C Opstelhoogte max. (boven zeespiegel): ..................1000 m Bougie: .....................................F7 RTC Werkmodus S1 (continubedrijf) De machine kan continu met het opge- geven vermogen worden gebruikt. Werkmodus S2 (korte-tijdbedrijf) De machine mag kortstondig met het opgegeven vermogen worden gebruikt. Daarna moet de machine een tijdje stil- staan om oververhitting te voorkomen.

5. Vóór inbedrijfstelling

Monteer de standvoet, de wielen en de schuifbeugel zoals voorgesteld in de fig. 6 tot 8.

Monteer alle onderdelen voordat u het toestel met brandstof en olie vult om te voorkomen dat vloeistoffen uitlopen.

Om de wielen te monteren schuift u eerst de wielas doorheen de houders aan de onderkant van de benzine aggregaat en brengt u dan de wielen aan zoals voorgesteld in fig. 7. Let er bij het monteren van de wielen op dat de kant van de wielen met de hogere wielnaaf naar het toestel wijst omdat anders de wie- len tegen het frame slepen.

Elektrische toevoerkabels en aan- gesloten to estellen dienen in een perfecte staat te zijn.

Er mogen enkel toestellen worden aangesloten waarvan de spanning overeenkomt met de uitgangsspan- ning van de benzine aggregaat.

De kabellengtes naar de verbruiker zijn zo kort mogelijk te houden.

Vervuild onderhoudsmateriaal, oliën etc. naar een inzamelplaats bren- gen die daarvoor voorzien is.

Verpakkingsmateriaal, metaal en kunststof laten recycleren.

Voor het afl eiden van statische opla- ding is een aarding van de behuizing toegestaan. Te dien einde een kabel aan de ene kant met de aardklem van de benzine aggregaat (fi g. 3/4) en aan de andere kant met een externe massa (b.v. aardstaf) verbinden.

Let op! Voor de eerste inbedrijfstelling dient u motorolie (ca. 0,6 l) en brandstof in te gieten.

Brandstofpeil controleren, indien nodig, bijvullen.

Zorg voor een voldoende ventilatie van het toestel.

De onmiddellijke omgeving van de benzine aggregaat in oogschijn nemen.

Eventueel aangesloten elektrisch toestel van de generator scheiden.

Benzinekraan (13) naar beneden opendraaien.

Aan-/uit-schakelaar (10) met sleutel naar stand “ON” brengen.

Chokehendel (11) naar stand IØI brengen.

De motor met de omkeerstartinrich- ting (12) starten door flink aan de hendel te trekken; mocht de motor niet onmiddellijk starten, opnieuw aan de hendel trekken.

Chokehendel (11) na het starten van de motor opnieuw terugschui- ven. Voorzichtig! Bij het starten met de trekkabelstarter kan u aan de hand een verwonding op- lopen door een plotselinge terugstoot veroorzaakt door de aanslaande motor. Draag bij het starten veiligheidshand- schoenen.

De aan te drijven toestellen aanslui- ten op de 230V~ stopcontacten Aanwijzing! Deze stopcontacten mo- gen permanent (S1) met 2300 watt en kortstondig (S2) voor maximaal 2 minu- ten met 2800 watt worden belast.

De benzine aggregaat is geschikt voor toestellen die op wisselspan- ning 230 V~ draaien.

De benzine aggregaat niet aanslui- ten op een huishoudnet; daardoor kan schade aan de benzine ag- gregaat of aan andere elektrische toestellen in het huis worden berok- kend. TCPG_2800_EX_BE_SPK7.indb 36TCPG_2800_EX_BE_SPK7.indb 36 17.05.16 09:2717.05.16 09:27NL

Aanwijzing: Elektrisch materieel kan soms (motordecoupeerzagen, boorma- chines enz.) een groter stroomverbruik hebben als het onder verzwaarde om- standigheden wordt gebruikt.

De benzine aggregaat kort onbelast laten draaien voordat u hem afzet zodat het aggregaat kan nakoelen.

Aan-/uit-schakelaar (10) met sleutel naar stand “OFF” brengen.

Benzinekraan dichtdraaien.

6.4 Beveiliging tegen overbelasting

2 x 230 V stopcontacten Let op! De benzine aggregaat is voorzien van een beveiliging tegen overbelasting. Die schakelt de stopcontacten (3) uit. De stopcontacten (3) kunnen opnieuw in gebruik worden genomen door op de knop (5) van de beveiliging tegen over- belasting te drukken. Let op! Mocht dit geval zich voor- doen, verminder dan het elektrische vermogen dat u aan de benzine ag- gregaat onttrekt of verwijder aange- sloten defecte toestellen. Let op! Defecte overbelastingsscha- kelaars mogen enkel worden vervan- gen door overbelastingsschakelaars van hetzelfde type met dezelfde vermogensgegevens. Wendt u zich daarvoor tot uw klantenservice.

7. Reiniging, onderhoud

en bestellen van wisselstukken Zet vóór alle reinigings- en onderhouds- werkzaamheden de motor af en trek de bougiesleutel van de bougie af. Aanwijzing! Zet het toestel meteen af en wendt u zich tot uw services- tation:

als er zich ongewone trillingen of geluiden voordoen,

als de motor blijkbaar overbelast is of als u het overslaan van de ontste- king vaststelt,

Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel di- rect na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toe- stel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt. TCPG_2800_EX_BE_SPK7.indb 37TCPG_2800_EX_BE_SPK7.indb 37 17.05.16 09:2717.05.16 09:27NL

Gelieve hieromtrent ook de service-in- formatie in acht te nemen.

Open de beide klemmen (fig. 11/A) en verwijder het luchtfilterdeksel (fig. 11/ B).

Voor het schoonmaken van de ele- menten mogen geen agressieve rei- nigingsmiddelen of benzine worden gebruikt.

De elementen schoonmaken door ze op een plat vlak uit te kloppen. Als de elementen erg vervuild zijn, met zeepsop wassen, daarna met helder water uitspoelen en aan de lucht laten drogen.

De assemblage gebeurt in omge- keerde volgorde. 7.3. Bougie (fi g. 13-14) Controleer de bougie voor het eerst na 20 bedrijfsuren op vervuiling en reinig hem, indien nodig, m.b.v. een koper- draadborstel. Daarna de bougie om de 50 bedrijfsuren onderhouden.

Trek de bougiestekker met een draaiende beweging eraf (fig. 13).

Verwijder de bougie (fig. 14/D) met behulp van de bijgaande bougies- leutel.

De assemblage gebeurt in omge- keerde volgorde.

7.4 Olie verversen, oliepeil controle-

ren (telkens vóór gebruik) Het is aan te bevelen de motorolie bij warme motor te verversen.

Gebruik enkel motorolie (15W40).

Benzine aggregaat op een gepaste onderlaag lichtjes schuin tegen de olieaftapplug afzetten.

Olievulplug opendraaien.

Olieaftapplug opendraaien en de warme motorolie in een gepast op- vangvat aflaten.

Nadat al de afgewerkte olie is weggelopen de olieaftapplug terug dichtdraaien en benzine aggregaat opnieuw horizontaal opstellen.

Verse motorolie ingieten tot het bo- venste merk van de oliepeilstok is bereikt (ca. 0,6 l).

Let op! Oliepeilstok voor het contro- leren van het oliepeil niet indraaien maar slechts tot aan de schroef- draad insteken.

U dient zich naar behoren van de afgewerkte olie te ontdoen.

7.5 Automatische uitschakeling bij

oliegebrek Deze beveiliging reageert als er te wei- nig motorolie voorhanden is. De motor kan in dit geval niet worden gestart of wordt na korte tijd automatisch afgezet. Herstarten kan pas na het bijvullen van motorolie (zie punt 7.4). TCPG_2800_EX_BE_SPK7.indb 38TCPG_2800_EX_BE_SPK7.indb 38 17.05.16 09:2717.05.16 09:27NL

7.6 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstuk- ken volgende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het beno- digd stuk Actuele prijzen en info vindt u terug on- der www.isc-gmbh.info

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoeganke- lijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking.

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpak- king om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden terugge- voerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toe- stellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. TCPG_2800_EX_BE_SPK7.indb 39TCPG_2800_EX_BE_SPK7.indb 39 17.05.16 09:2717.05.16 09:27NL

Anomalieën Oorzaken Verhelpen De motor kan niet worden ge- start. - De automatische uitschake- ling wegens oliegebrek heeft gereageerd. - Bougie zit vol roet. - Geen brandstof. - Oliepeil controleren, mo- torolie bijvullen. - Bougie schoonmaken of vervangen elektrodenaf- stand 0,6 mm. - Brandstof bijvullen/ benzine- kraan laten controleren. Benzine aggre- gaat heeft te weinig of geen spanning. - Regelaar of condensator defect. - Overstroomveiligheids- scha-kelaar heeft gerea- geerd. - Luchtfi lter verstopt geraakt. - Naar de gespecialiseerde handelaar gaan. - Schakelaar bedienen en verbruikers verminderen. - Filter schoonmaken of ver- vangen. TCPG_2800_EX_BE_SPK7.indb 40TCPG_2800_EX_BE_SPK7.indb 40 17.05.16 09:2717.05.16 09:27NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektro- nische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel te- rug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestel- len gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de pro- ducten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden TCPG_2800_EX_BE_SPK7.indb 41TCPG_2800_EX_BE_SPK7.indb 41 17.05.16 09:2717.05.16 09:27NL

Op het in de handleiding genoemde toestel geven wij 3 jaar garantie voor het geval dat ons product gebreken mocht vertonen. De periode van 3 jaar gaat in met de gevaarovergang of de overname van het toestel door de klant. De garantie kan enkel worden geclaimd op voorwaarde dat het toestel naar behoren is onderhouden en gebruikt conform de handleiding. Vanzelfsprekend blijven u de wettelijke garantierechten binnen deze 3 jaar behouden. De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of van de respectievelijke landen van de regionale hoofdverdeler als aanvulling van de ter plaatse geldende wettelijke voorschriften. Gelieve zich tot uw contactpersoon van de regionaal bevoegde klantendienst of tot het hieronder vermelde serviceadres te wenden. ISC (International Service Center) Eschenstrasse 6 94405 Landau/Isar, Duitsland Tel. Nederlandstalig: [phone] Tel. Francophone: [phone] MAIL: [e-mail] TCPG_2800_EX_BE_SPK7.indb 42TCPG_2800_EX_BE_SPK7.indb 42 17.05.16 09:2717.05.16 09:27Yong/Product-ManagementWeichselgartner/General-Manager
