TCK 210/8/24 - Kompressor TOP CRAFT - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts TCK 210/8/24 TOP CRAFT als PDF.
| Marke | TOP CRAFT |
| Modell | TCK 210/8/24 |
| Produkttyp | Luftkompressor mit Behälter |
| Stromversorgung | 230 V ~ 50 Hz |
| Motorleistung | 1,5 kW / 2 PS |
| Drehzahl | 2850 min⁻¹ |
| Maximaler Betriebsdruck | 8 bar |
| Behältervolumen | 24 Liter |
| Theoretische Ansaugleistung | 210 L/min |
| Schallleistungspegel (LWA) | 97 dB(A) |
| Schalldruckpegel (LPA) | 92 dB(A) |
| Schutzart | IP20 |
| Gewicht | 31 kg |
| Druckeinstellung | Manostatschalter: Einschaltdruck 5 bar, Ausschaltdruck 8 bar |
| Motoröltyp | SAE 15W/40 oder gleichwertig |
| Ölwechsel | Erster Ölwechsel nach 100 h, dann alle 500 h |
| Reinigung des Luftfilters | Alle 300 Betriebsstunden |
| Kondenswasserablass | Täglich über das Ablassventil |
| Umgebungstemperatur Betrieb | +5 °C bis +40 °C |
| Empfohlene Sicherung | 16 A |
Häufig gestellte Fragen - TCK 210/8/24 TOP CRAFT
Benutzerfragen zu TCK 210/8/24 TOP CRAFT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kompressor kostenlos im PDF-Format! Finden Sie Ihr Handbuch TCK 210/8/24 - TOP CRAFT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TCK 210/8/24 von der Marke TOP CRAFT.
BEDIENUNGSANLEITUNG TCK 210/8/24 TOP CRAFT
Art.-Nr.: 40.072.66 I.-Nr.: 01013
TCK 210/8/24

© Bitte Seite 2 ausklappen
© Veuillez ouvrir les page 2
NL Gelieve bladzijden 2 te ontvouven
E Desdoble las página 2
© Fold siderne 2 ud
© Seite 4 - 8
⑤ Page 9 - 13
NL Blz. 14 - 18
© Página 19 - 23
DK Side 24 - 27

Gebrauchsanweisung beachten!
Warnung vor elektrischer Spannung
Warnung vor heißen Teilen
Allgemeine Sicherheits-hinweise
Achtung! Beim Gebrauch dieses Kompressors sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.
- Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich ergibt Unfallgefahr.
- Berücksichtigen Sie Umgebungseinflüsse
- Setzen Sie den Kompressor nicht dem Regen aus. Benützen Sie den Kompressor nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benützen Sie den Kompressor nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
- Schützen Sie sich vor elektrischem Schlag
- Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken.
- Halten Sie Kinder fern! – Lassen Sie andere Personen nicht den Kompressor oder das Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.
- Bewahren Sie Ihren Kompressor sicher auf – Der unbenutzte Kompressor sollten in trockenem, verschlossenem Raum und für Kinder nicht erreichbar aufbewahrt werden.
- Überlasten Sie Ihren Kompressor nicht – Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
- Tragen Sie geeignete Arbeitskleidung – Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfaßt werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.
8. Benützen Sie eine Schutzbrille
- Verwenden Sie eine Atemmaske bei stauberzeugenden Arbeiten.
9. Zweckentfremden Sie nicht das Kabel
– Ziehen Sie den Kompressor nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
10. Überdehnen Sie nicht Ihren Standbereich
– Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.
11. Pflegen Sie Ihren Kompressor mit Sorgfalt
- Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte.
12. Ziehen Sie den Netzstecker – Bei Nichtgebrauch, vor der Wartung.
13. Lassen Sie keine Werkzeugschlüssel stecken
– Überprüfen Sie vor dem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind.
14. Vermeiden Sie unbeabsichtigten Anlauf
– Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.
15. Verlängerungskabel im Freien
- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
16. Seien Sie stets aufmerksam – Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie den Kompressor nicht, wenn Sie unkonzentriert sind.
17. Kontrollieren Sie Ihren Kompressor auf Beschädigungen
- Vor weiterem Gebrauch des Kompressors die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile sollen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benützen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten läßt.
18. Achtung!
- Zu Ihrer eigenen Sicherheit, benützen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.
19. Reparaturen nur vom Elektrofachmann
Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls können Unfälle für den Betreiber entstehen.
20. Geräusch
Bei Verwendung des Kompressors Gehörschutz tragen.
Bewahren Sie die Sicherheitshinweise gut auf.
Vor Inbetriebnahme lesen Sie bitte die Anleitung sorgfältig durch!
| Technische Daten | |
| Netzanschluß 230 V ~ 50 Hz | |
| Motorleistung kW/PS 1,5 / 2 | |
| Kompressor-Drehzahl min ^-1 | 2850 |
| Betriebsdruck bar 8 | |
| Druckbehältervolumen (in Liter) 24 | |
| Theo. Ansaugleistung l/min. 210 | |
| Schalleistungspegel LWA in dB (A) 97 | |
| Schalldruckpegel LPA in dB (A) 92 | |
| Schutzart IP 20 | |
| Gerätegewicht in kg 31 |
Hinweise zur Aufstellung
- Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
- Vor Inbetriebnahme muß der Ölstand in der Kompressorpumpe kontrolliert werden.
● Die Aufstellung des Kompressors sollte in der Nähe des Verbrauchers erfolgen.
● Lange Luftleitung und lange Zuleitungen (Verlängerungen) sind zu vermeiden.
● Auf trockene und staubfreie Ansaugluft achten. - Den Kompressor nicht in einem feuchten oder naßen Raum aufstellen.
- Der Kompressor darf nur in geeigneten Räumen (gut belüftet, Umgebungstemperatur +5° / 40°C) betrieben werden. Im Raum dürfen sich kein Staub, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden.
- Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, wo mit Spritzwasser gearbeitet wird,
ist der Einsatz nicht zulässig. Sicherheitshinweise zum Arbeiten mit Druckluft und Farbspritzen
Verdichter und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.
Die vom Verdichter angesaugten Gase oder Dämpfe sind frei von Beimengungen zu halten, die in dem Verdichter zu Bränden oder Explosionen führen können.
Beim Lösen der Schlauch-kupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten, um Verletzungen durch den zurückschnellenden Schlauch zu vermeiden.
Bei Arbeiten mit der Ausblas-pistole Schutzbrille tragen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden.
Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen.
Sicherheitshinweise beim Farbspritzen beachten!
- Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 21° C verarbeiten.
- Lacke und Lösungsmittel nicht erwärmen.
- Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnahmen.
D
- Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Auch Farbdämpfe sind leicht brennbar.
- Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden bzw. betrieben werden.
- Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind schädlich.
- Der Arbeitsraum muß größer als 30 m ^3 sein und es muß ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten.
- In Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid verarbeiten (verminderte Lebensdauer).
Betrieb von Druckbehältern nach Druckbehälterverordnung
- Wer einen Druckbehälter betreibt, hat diesen in einem ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs- und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen.
- Die Aufsichtsbehörde kann im Einzelfall erforderliche Überwachungsmaßnahmen anordnen.
- Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden.
- Der Druckbehälter ist regelmäßig auf Beschädigungen, wie z. B. Rost zu kontrollieren.
Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt.
Zur Inbetriebnahme
Montage der Laufräder:
Die beiliegenden Laufräder müssen entsprechend der Zeichnung 1 montiert werden.
Montage des Gummipuffers:
Der beiliegende Gummipuffer muß entsprechend der Zeichnung 2 am Stützfuß montiert werden.


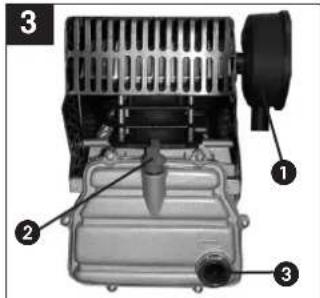

Austausch Ölverschluß und Montage Luftfilter:
Entfernen Sie mit einem Schraubenzieher den Deckel der Öleinfüllöffnung und setzen Sie den beiliegenden Verschlußstopfen (2) in die Öleinfüllöffnung.
Schrauben Sie den Luftfilter (1) in die seitliche Bohrung der Kom- pressorpumpe.

Elektrischer Anschluß:
Der Kompressor ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet. Dieser kann an jeder Schutzkontaktsteckdose 230V \~ 50 Hz, welche mit 16 A abgesichert ist, angeschlossen werden. Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungabfall und können den Motoranlauf verhindern. Bei niedrigen Temperaturen unter 0°C ist der Motoranlauf durch Schwergängigkeit gefährdet.

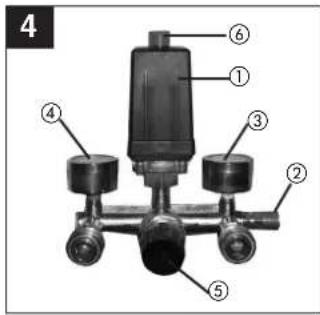

Erklärung der Druckluftarmatur
1 Druckschalter
2 Sicherheitsventil
3 Manometer (ablesen des Kesseldrucks)
4 Manometer (eingestellter Druck kann abgelesen werden)
5 Druckminderer (Druckeinstellung)
6 Ein / Aus - Schalter
Wartung und Pflege
● Kondenswasser:
Das Kondenswasser ist täglich durch Öffnen des Entwässerungsventils (Bodenseite des Druckbehälters) abzulassen.
● Sicherheitsventil:
Das Sicherheitsventil ist auf höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen.
- Ölstand regelmäßig kontrollieren:
Der Ölstand muß im Schauglas zwischen dem roten Ölstandskontrollpunkt und dem oberen Rand des Schauglases sichtbar sein. Ölwechsel: Empfohlenes Öl: SAE 15W/40 oder gleichwertiges Die Erstfüllung soll nach 100 Betriebsstunden gewechselt werden. Danach ist alle 500 Betriebsstunden das Öl abzulassen und neues nachzufüllen.
- Ölwechsel:
Schalten Sie den Motor ab und ziehen Sie den Netzstecker aus der Steckdose. Nachdem Sie den eventuell vorhandenen Luftdruck abgelassen haben, können Sie die Ölablaßschraube an der Verdichterpumpe herausschrauben. Damit das Öl nicht unkontrolliert herausläuft, halten Sie eine kleine Blechrinne darunter und fangen Sie das Öl in einem Behälter auf. Falls das Öl nicht vollständig herausläuft empfehlen wir den Kompressor ein wenig zu neigen.
Das Altöl entsorgen Sie bei einer entsprechenden
Annahmestelle für Altöl.
Ist das Öl herausgelaufen, drehen Sie die Ölablaß-schraube / Schauglas wieder ein.
Füllen Sie das neue Öl ein, bis der Ölstand im Schauglas den roten Punkt erreicht hat. An- schließend setzen Sie den Öl- einfüllstopfen wieder ein..

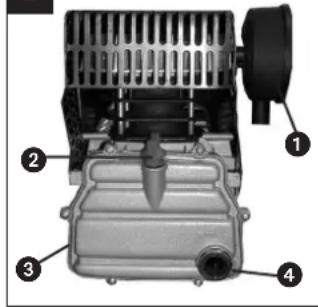

1 Filter
2 Öleinfüllstopfen
3 Ölablaßschraube
4 Schauglas
5

● Reinigung des Ansaugfilters
Der Ansaugfilter verhindert das Einsaugen von Staub und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein verstopfter Ansaugfilter verhindert die Leistung des Kompressors erheblich. Der Filter kann entsprechend Bild 3 entnommen werden. Filter mit Waschbenzin auswaschen und wieder einsetzen.
Achtung! Warten Sie bis der
Verdichter vollständig abgekühlt ist!
Verbrennungsgefahr!
Druckschalter- einstellung
Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 5 bar
Ausschaltdruck 8 bar
Mögliche Ausfall- ursachen
welche zu einer Überlastung des Motors und damit zum Ansprechen des Überlastschutzes führen:
● Zu hohe Netzspannung
- Zu hohe Umgebungstemperaturen und ungenügende Luftzufuhr
● Defekte Verdichterventile oder undichtes Rückschlagventil
- Ölstand minimal, Pleuellager schwergängig
Wechselstrommotoren nach der Abkühlpause wieder einschalten. Vermeiden Sie das Berühren von heißen Aggregatteilen und Rohrleitungen.
Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:
● Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
● Ersatzteil-Nummer des erforderlichen Ersatzteils
F

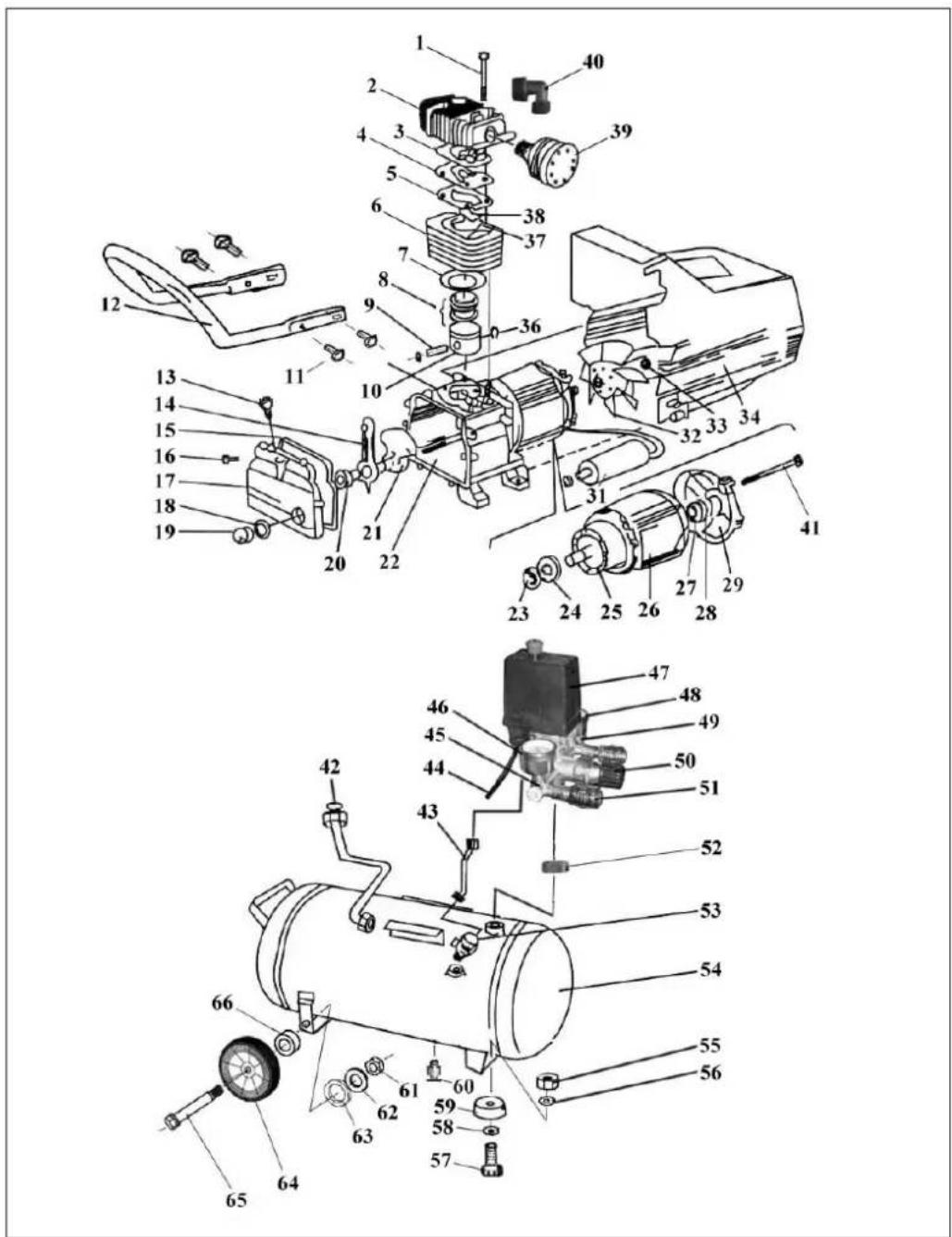

Ersatzteilzeichnung TCK 210/8/24 Art.-Nr.: 40.072.66 I.-Nr.: 01013

Ersatzteilliste TCK 210/8/24 Art.-Nr.: 40.072.66 I.-Nr.: 01013
| Pos. | Bezeichnung Ersatzteil-Nr | |
| 01 | Sechskantschraube 50.058.60 | |
| 02 | Zylinderkopf 40.072.50.51 | |
| 03 | Zylinderkopfdichtung 40.072.50.52 | |
| 04 | Ventilplatte 40.072.50.53 | |
| 05 | Ventilplattendichtung 40.072.50.54 | |
| 06 | Zylinder 40.072.50.55 | |
| 07 | Zylinderdichtung 40.072.50.56 | |
| 08 | Kolbenringset 40.072.50.57 | |
| 09 | Kolbenbolzen 40.072.50.58 | |
| 10 | Kolben 40.072.50.59 | |
| 11 | Schraube 40.072.50.60 | |
| 12 | Schubbügel | 40.072.50.61 |
| 13 | Öleinfüllschraube | 40.072.50.62 |
| 14 | Pleuel | 40.072.50.63 |
| 15 | Dichtung | 40.072.50.64 |
| 16 | Schraube 40.072.50.65 | |
| 17 | Kurbelgehäusedeckel | 40.072.50.66 |
| 18 | Dichtung | 40.072.50.67 |
| 19 | Ölsichtglas | 40.072.50.68 |
| 20 | Inbusschraube | 40.072.50.69 |
| 21 | Kurbelwelle | 40.072.50.70 |
| 22 | Kurbelgehäuse | 40.072.50.71 |
| 23 | Dichtring | 40.072.50.72 |
| 24 | Kugellager 6204 | 40.100.40.10 |
| 25 | Rotor | 40.072.50.73 |
| 26 | Stator | 40.072.50.74 |
| 27 | Kugellager 6202 | 41.712.01.22 |
| 28 | Wellscheibe | 40.072.50.75 |
| 29 | Motorflansch | 40.072.50.76 |
| 31 | Kondensator | 40.072.50.77 |
| 32 | Lüfterrad | 40.072.50.78 |
| 33 | Sicherungsring | 40.072.50.79 |
| 34 | Abdeckung | 40.072.50.04.001 |
| 36 | Sicherungsring | 40.072.50.82 |
| 37 | Passstift | 40.072.50.83 |
| 38 | Ventil | 40.072.50.84 |
| 39 | Luftfilter komplett | 40.072.50.85 |
| 40 | Anschlusswinkel 40.072.50.86 | |
| 41 | Schraube 40.072.50.87 |
Ersatzteilliste TCK 210/8/24 Art.-Nr.: 40.072.66 I.-Nr.: 01013
| Pos. | Bezeichnung Ersatzteil-Nr | |
| 42 | Druckleitung 40.072.50.88 | |
| 43 | Entlüftungsleitung 40.072.50.89 | |
| 44 | Netzleitung 40.072.50.90 | |
| 45 | Verteiler 40.072.50.91 | |
| 46 | Manometer 40.072.50.92 | |
| 47 | Druckschalter 40.072.50.93 | |
| 48 | Manometer 40.072.50.94 | |
| 49 | Sicherheitsventil 40.072.50.95 | |
| 50 | Druckregler 40.072.50.96 | |
| 51 | Schnellkupplung 40.072.50.97 | |
| 52 | Gegenmutter 40.072.50.98 | |
| 53 | Rückschlagventil 40.072.50.99 | |
| 54 | Behälter | 40.072.50.A1 |
| 55 | Mutter M8 | 51.056.00 |
| 56 | Unterlegscheibe 8.4 mm | 52.066.20 |
| 57 | Sechskantschraube | 50.052.61 |
| 58 | Unterlegscheibe 8.4 mm | 52.066.20 |
| 59 | Gummifuss | 40.072.50.A2 |
| 60 | Ablassschraube | 40.072.50.A3 |
| 61 | Sechskantmutter M10 | 51.066.00 |
| 62 | Federring 10 | 43.041.00.21 |
| 63 | Unterlegscheibe 10 | 21.116.00.13 |
| 64 | Rad | 40.072.50.A4 |
| 65 | Radbefestigungsschraube | 40.072.50.A5 |
| 66 | Buchse | 40.072.50.A6 |
D EG Konformitätserklärung
Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.
Landau/Isar, den 15.10.2003

Brunholzi Leiter Produkt-Management

Produkt-Management
Archivierung / For archives: 4007250-42-4155050-E
GARANTIEURKUNDE
Wir gewähren Ihnen Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beträgt drei Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.
Während der Garantiezeit können defekte Kompressoren unfrei an u. a. Serviceadresse gesandt werden. Sie erhalten dann ein neues oder repariertes Gerät kostenlos zurück.
Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die u. a. Adresse zu senden.
Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.
Ausschluß: Die Garantie bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden sind. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.
Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an:
ISC GmbH - International Service Center
Technischer Kundendienst: Telefon (09951) 602510 · Telefax (09951) 602515
Service- und Infoserver: http://www.isc-gmbh.info
© GARANTIEURKUNDE
Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 3 Jahre.
Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.
Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.
Keine Gewährleistung für Folgeschäden.
Ihr Kundendienstansprechpartner
NL GARANTIE
Technische Änderungen vorbehalten Technical changes subject to change
