TCK 210/8/24 - Compresor TOP CRAFT - Manual de uso y guía de instrucciones gratis

Marca	TOP CRAFT
Modelo	TCK 210/8/24
Tipo de producto	Compresor de aire con depósito
Alimentación	230 V ~ 50 Hz
Potencia del motor	1,5 kW / 2 CV
Velocidad de rotación	2850 min⁻¹
Presión de servicio máxima	8 bar
Capacidad del depósito	24 litros
Caudal de aspiración teórico	210 L/min
Nivel de potencia acústica (LWA)	97 dB(A)
Nivel de presión acústica (LPA)	92 dB(A)
Índice de protección	IP20
Peso	31 kg
Ajuste de presión	Interruptor manométrico: conexión a 5 bar, desconexión a 8 bar
Tipo de aceite motor	SAE 15W/40 o equivalente
Cambio de aceite	Primer cambio después de 100 h, luego cada 500 h
Limpieza del filtro de aire	Cada 300 horas de funcionamiento
Evacuación de la condensación	Diaria a través de la válvula de drenaje
Temperatura ambiente de funcionamiento	+5 °C a +40 °C
Fusible recomendado	16 A

Preguntas frecuentes - TCK 210/8/24 TOP CRAFT

¿Cuál es la presión de servicio máxima del compresor?

La presión de servicio máxima es de 8 bar, ajustada a través del interruptor manométrico.

¿Cómo cambiar el aceite del compresor?

Apague el motor y desconecte el enchufe. Evacúe la presión de aire, luego desenrosque el tornillo de drenaje de aceite en la bomba. Deje que el aceite fluya a un recipiente. Vuelva a apretar el tornillo y llene con aceite SAE 15W/40 hasta el nivel indicado.

¿Qué aceite usar para el compresor?

Utilice aceite de motor SAE 15W/40 o equivalente.

¿Con qué frecuencia hay que cambiar el aceite?

El primer cambio se realiza después de 100 horas de funcionamiento, luego cada 500 horas.

¿Cómo evacuar el agua de condensación del depósito?

Abra la válvula de drenaje en el fondo del depósito diariamente para evacuar la condensación.

¿Cómo limpiar el filtro de aire?

Retire el filtro según el esquema, límpielo con gasolina de limpieza y vuelva a colocarlo. Realice esta operación cada 300 horas de funcionamiento. Asegúrese de que el compresor esté frío.

¿Qué hacer si el motor no arranca?

Verifique la tensión de red, la temperatura ambiente (debe estar entre +5°C y +40°C), y que el compresor no esté sobrecargado. Use un fusible de 16 A y evite cables alargadores largos.

¿Cuáles son las precauciones de seguridad importantes?

Use protección auditiva (ruido alto), gafas de seguridad, y nunca dirija la pistola de aire hacia personas. Mantenga el área de trabajo limpia y aleje a los niños.

¿Cómo ajustar la presión de salida?

Use el reductor de presión (5) en el panel de control para ajustar la presión. El manómetro (4) indica la presión ajustada.

¿Dónde encontrar las piezas de repuesto?

Contacte a su distribuidor o al servicio postventa de Einhell Benelux proporcionando el tipo de aparato, el número de artículo y el número de identificación.

MANUAL DE USUARIO TCK 210/8/24 TOP CRAFT

¡Tenga en cuenta las instrucciones de uso!

Aviso, tensión eléctrica peligrosa

Peligro, superficie caliente

Advarsel mod varm overflade

Gehörschutz tragen!

¡Póngase cascos protectores para los oídos!

Bær høreværn

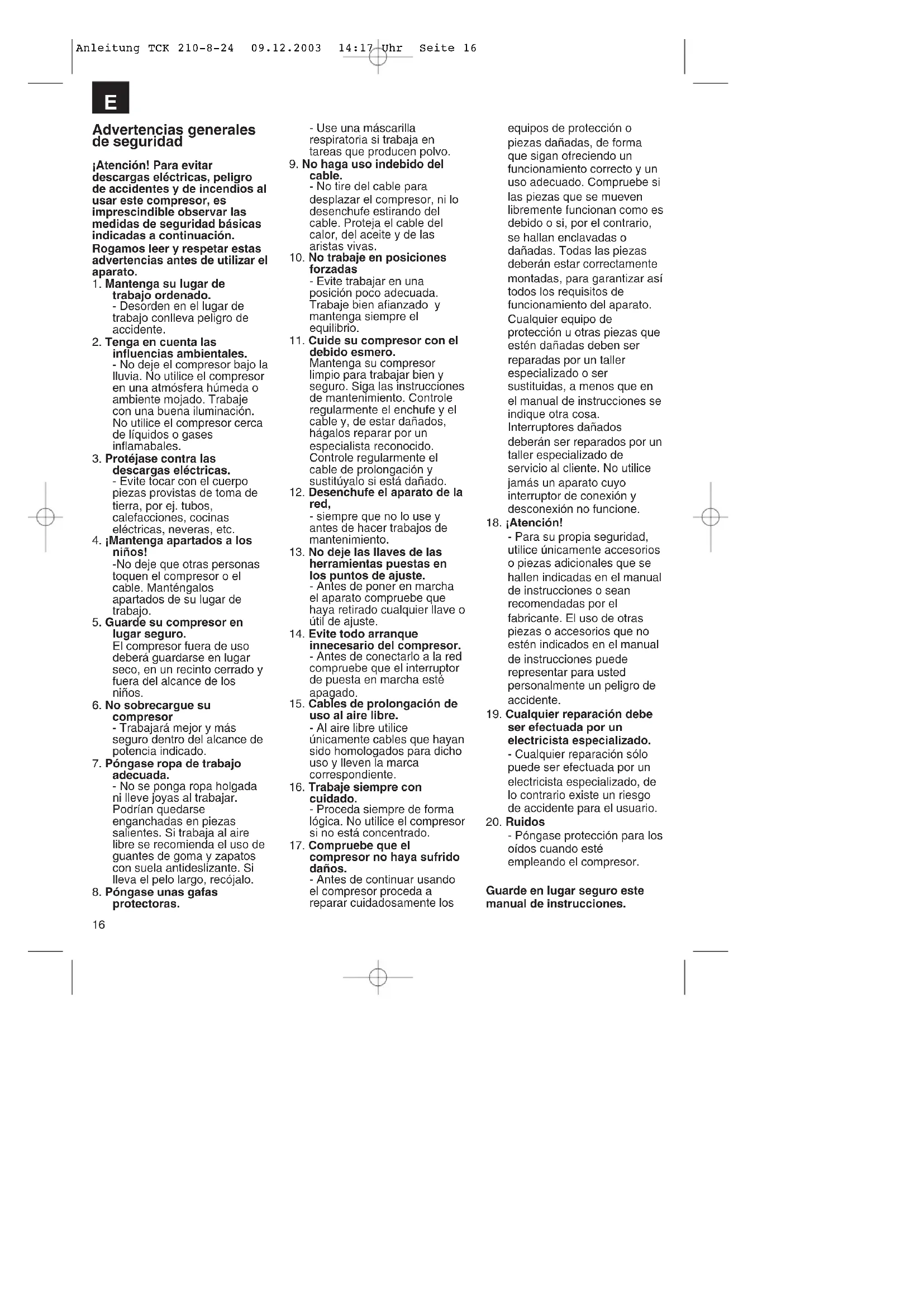

Advertencias generales de seguridad

¡Atención! Para evitar descargas eléctricas, peligro de accidentes y de incendios al usar este compresor, es imprescindible observar las medidas de seguridad básicas indicadas a continuación. Rogamos leer y respetar estas advertencias antes de utilizar el aparato.

1. Mantenga su lugar de trabajo ordenado.
2. Desorden en el lugar de trabajo conlleva peligro de accidente.
3. Tenga en cuenta las influencias ambientales.
4. No deje el compresor bajo la lluvia. No utilice el compresor en una atmósfera húmeda o ambiente mojado. Trabaje con una buena iluminación. No utilice el compresor cerca de líquidos o gases inflamabales.
5. Protéjase contra las descargas eléctricas.
6. Evite tocar con el cuerpo piezas provistas de toma de tierra, por ej. tubos, calefacciones, cocinas eléctricas, neveras, etc.
7. ¡Mantenga apartados a los niños! -No deje que otras personas toquen el compresor o el cable. Manténgalos apartados de su lugar de trabajo.
8. Guarde su compresor en lugar seguro. El compresor fuera de uso deberá guardarse en lugar seco, en un recinto cerrado y fuera del alcance de los niños.
9. No sobrecargue su compresor
10. Trabajará mejor y más seguro dentro del alcance de potencia indicado.
11. Póngase ropa de trabajo adecuada.
12. No se ponga ropa holgada ni lleve joyas al trabajar. Podrían quedarse enganchadas en piezas salientes. Si trabaja al aire libre se recomienda el uso de guantes de goma y zapatos con suela antideslizante. Si lleva el pelo largo, recójalo.
13. Póngase unas gafas protectoras.

- Use una máscarilla respiratoria si trabaja en tareas que producen polvo.

1. No haga uso indebido del cable.

- No tire del cable para desplazar el compresor, ni lo desenchufe estirando del cable. Proteja el cable del calor, del aceite y de las aristas vivas.

1. No trabaje en posiciones forzadas

2. Evite trabajar en una posición poco adecuada. Trabaje bien afianzado y mantenga siempre el equilibrio.

3. Cuide su compresor con el debido esmero. Mantenga su compresor limpio para trabajar bien y seguro. Siga las instrucciones de mantenimiento. Controle regularmente el enchufe y el cable y, de estar dañados, hágalos reparar por un especialista reconocido. Controle regularmente el cable de prolongación y sustitúyalo si está dañado.
4. Desenchufe el aparato de la red,
5. siempre que no lo use y antes de hacer trabajos de mantenimiento.
6. No deje las llaves de las herramientas puestas en los puntos de ajuste.
7. Antes de poner en marcha el aparato compruebe que haya retirado cualquier llave o útil de ajuste.
8. Evite todo arranque innecesario del compresor.
9. Antes de conectarlo a la red compruebe que el interruptor de puesta en marcha esté apagado.
10. Cables de prolongación de uso al aire libre.
11. Al aire libre utilice únicamente cables que hayan sido homologados para dicho uso y lleven la marca correspondiente.
12. Trabaje siempre con cuidado.
13. Proceda siempre de forma lógica. No utilice el compresor si no está concentrado.
14. Compruebe que el compresor no haya sufrido daños.
15. Antes de continuar usando el compresor proceda a reparar cuidadosamente los

equipos de protección o piezas dañadas, de forma que sigan ofreciendo un funcionamiento correcto y un uso adecuado. Compruebe si las piezas que se mueven libremente funcionan como es debido o si, por el contrario, se hallan enclavadas o dañadas. Todas las piezas deberán estar correctamente montadas, para garantizar así todos los requisitos de funcionamiento del aparato. Cualquier equipo de protección u otras piezas que estén dañadas deben ser reparadas por un taller especializado o ser sustituidas, a menos que en el manual de instrucciones se indique otra cosa. Interruptores dañados deberán ser reparados por un taller especializado de servicio al cliente. No utilice jamás un aparato cuyo interruptor de conexión y desconexión no funcione.

1. ¡Atención!

- Para su propia seguridad, utilice únicamente accesorios o piezas adicionales que se hallen indicadas en el manual de instrucciones o sean recomendadas por el fabricante. El uso de otras piezas o accesorios que no estén indicados en el manual de instrucciones puede representar para usted personalmente un peligro de accidente.

1. Cualquier reparación debe ser efectuada por un electricista especializado.

- Cualquier reparación sólo puede ser efectuada por un electricista especializado, de lo contrario existe un riesgo de accidente para el usuario.

1. Ruidos

- Póngase protección para los oídos cuando esté empleando el compresor.

Guarde en lugar seguro este manual de instrucciones.

¡Antes de la puesta en marcha lea detalladamente este manual de instrucciones!

Características Técnicas
Conexión a la red 230 V ~ 50 Hz
Potencia del motor kW/HP 1,5 / 2
Revoluciones del compresor en min ^-1	2850
Presión de servicio en barios 8
Volumen del recipiente a presión (en litros) 24
Potencia de aspiración teórica l/min. 210
Nivel de potencia acústica LWA en dB(A) 97
Nivel de presión acústica LPA en dB(A) 92
Tipo de protección. IP 20
Peso de aparato en kg 31

Advertencias para la instalación

• Compruebe que el aparato no haya sufrido daños durante el transporte. De ser así, los daños detectados deberán comunicarse de inmediato al transportista que ha entregado en compresor.
• Antes de la puesta en servicio es necesario comprobar el nivel de aceite en la bomba del compresor.
• El compresor deberá colocarse cerca del lugar de consumo.
• Es preciso evitar el uso de conductos de aire largos o prolongaciones del cable de conexión.
• El aire aspirado por el compresor deberá ser seco y libre de polvo.
• No instale el compresor en un recinto húmedo o mojado.
• El compresor solo podrá ser operado en recintos apropiados (con ventilación óptima, temperatura ambiente +5°/+40°C). El recinto deberá estar libre de polvo, ácidos, vapores, así como gases inflamables o explosivos.
• El compresor es apto para su uso en recintos secos. No se permite su uso en áreas de trabajo donde se produzcan salpicaduras

Advertencias de seguridad para trabajar con aire comprimido y pintura pulverizada.

Tanto el compresor como los conductos de alimentación alcanzan elevadas temperaturas durante el uso. El tocar dichas piezas produce quemaduras. Será preciso mantener los gases o vapores aspirados por el compresor libres de cualquier aditivo que pueda provocar un incendio o una explosión en el interior del aparato.

Al aflojar el racor de conexión de la manguera es imprescindible sujetarlo con la mano para evitar cualquier accidente provocado por la fuerza de rebote de la manguera.

Siempre que trabaje con la pistola pulverizadora deberá llevar gafas protectoras. Las piezas o partículas extrañas expulsadas y dispersadas durante la pulverización pueden provocar heridas.

No apunte a personas con la pistola en funcionamiento, ni tampoco use el aire comprimido para limpiar ropa puesta.

Advertencias de seguridad a observar cuando se trabaja en pulverizado.

• No trabaje con pinturas o diluyentes que tengan un punto de inflamación menor a 21°C.
• No caliente la pintura o el diluyente.
• Si trabaja con productos nocivos para la salud es imprescindible usar dispositivos de filtraje (máscara para el rostro). Además es imprescindible observar las indicaciones hechas por el fabricante de dicho material.

E

• Durante el proceso de pulverización está prohibido fumar. También lo está en el recinto de trabajo. Los vapores de pintura son asimismo fácilmente inflamables.
• No se mantendrá ni fuego abierto, ni luz desprotegida en el recinto, ni tampoco se harán funcionar en el mismo recinto aparatos que expidan chispas.
• No se guardará ni se tomarán comidas o bebidas en el recinto de trabajo. Los vapores de pintura son nocivos.
• El recinto donde se trabaja deberá tener un volumen de más de 30 m ^3 . Además se comprobará exista suficiente ventilación para trabajar con pintura pulverizada y para dejarla secar. No pulverice a contraviento.

Al pulverizar materiales inflamables o peligrosos se tendrán en cuenta en todo momento las directivas de la policía local.

- Si usa una manguera de PVC no trabaje con productos como gasolina de comprobación, alcohol butílico y cloruro metílico, pues reducen su duración de vida.

Uso de recipientes a presión según las regulaciones oficiales para dichos recipientes

1. Todo aquel que trabaje con un recipiente a presión deberá mantenerlo siempre en buen estado, trabajar con él de forma correcta, controlarlo debidamente y realizar de inmediato cualquier trabajo de mantenimiento o reparación que sea necesario, tomando para ello las medidas de seguridad que fueran precisas.
2. En casos particulares, la entidad oficial pertinente está facultada para ordenar las medidas de control requeridas.
3. No se deberá trabajar con un recipiente a presión que muestre fallos y por ello sea

una fuente de peligro para los empleados o para personas ajenas.

1. Será preciso comprobar de forma periódica que el recipiente de presión no presente daños como, por ejemplo, oxidación. Si detecta algún daño, deberá ponerse en contacto con el taller del servicio técnico.

Respecto a la puesta en servicio

Montaje de las ruedas (1): Las ruedas suministradas deberán montarse según se indica en la ilustración 1.

1

Montaje del amortiguador de goma (2):

El amortiguador de goma suministrador deberá montarse al pie de soporte, según se indica en la ilustración 2.

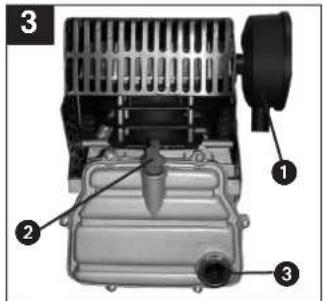

Cambio del filtro de aceite y montaje del filtro de aire (3)

Retire el tapón del orificio de

llenado con la ayuda de un destornillador y coloque el tapón de cierre adjunto (2) en dicho orificio.

¡Importante! Compruebe el nivel de aceite.

Atornille el filtro de aire (1) al orificio lateral de la bomba del compresor.

El compresor ha sido equipado de un cable de conexión con clavija bipolar y puesta a tierra. Esta clavija podrá enchufarse en una caja de 230 V - 50 Hz dotada de un fusible de 16 A.

Tanto un cable de conexión largo como una prolongación de cable provocan una caída de tensión que puede impedir el funcionamiento del motor.

Temperaturas bajo 0º C dificultan también la puesta en marcha del motor.

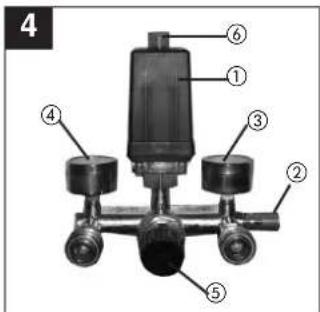

Explicaciones respecto a los mandos del aire comprimido

1 Interruptor de presión
2 Válvula de seguridad
3 Manómetro (indica la presión del recipiente)
4 Manómetro (indica la presión ajustada)
5 Reductor de la presión (ajuste de presión)
6 Interruptor de conexión/desconexión (On/Off)

4 ① ⑥ ④ ③ ② ⑤

Mantenimiento y cuidados

● Agua condensada:

El agua condensada deberá extraerse a diario abriendo el grifo de purga (en la base del recipiente a presión).

- Válvula de seguridad:

La válvula de seguridad ha sido ajustada para la presión máxima admisible del recipiente. No está permitido reajustar dicha válvula de seguridad o sacar el precinto.

- Controle regularmente el nivel de aceite:

El nivel del aceite deberá aparecer en la mirilla entre el punto rojo de control y el borde superior de dicha mirilla. Cambio de aceite: Aceite recomendado: SAE 15W/40 o equivalente. Un nuevo relleno de aceite se

hará a las 100 horas de funcionamiento, vaciando para ello el aceite por completo e introduciendo un nuevo relleno. Después del primer cambio los siguientes se harán cada 500 horas.

- Cambio de aceite:

Desconecte el motor y desenchufe la clavija de la caja de enchufe. Después de haber dejado salir el aire comprimido que eventualmente hubiera quedado en el compresor, podrá abrir el grifo de purga en la bomba. Para evitar que el aceite salga sin control alguno recomendamos coloque un canal de plancha debajo del aparato para poder recoger el aceite en una lata.

Si no sale todo el aceite recomendamos inclinar un poco el compresor.

El aceite usado deberá llevarse a un lugar de recogida de aceite debidamente equipado.

Una vez haya salido todo el aceite usado deberá atornillar de nuevo el tornillo de purga/mirilla.

Con un destornillador podrá retirar la tapa del tornillo de llenado del aceite e introducir el aceite nuevo hasta que el nivel en la mirilla alcance el punto rojo.

A continuación coloque la tapa de nuevo sobre el tornillo de entrada de aceite.

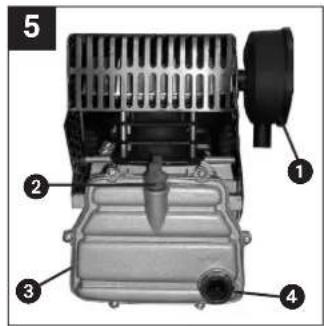

5 ① ② ③ ④

E

1 Filtro
2 Tornillo de relleno
3 Tornillo de purga
4 Mirilla

● Limpieza del filtro de aspiración

El filtro de aspiración impide la entrada del polvo y de la suciedad. Este filtro deberá limpiarse al menos a las 300 horas de trabajo. Un filtro sucio contribuye a que la potencia del compresor disminuya considerablemente.

Para retirar el filtro proceda como se indica en la llus. 3. Limpielo con gasolina y colóquelo de nuevo.

¡Atención! Espere a que el compresor se haya enfriado completamente. ¡Peligro de quemaduras

Ajuste del interruptor de presión

El interruptor de presión ha sido ajustado en fábrica.

Presión de conexión:

5 barios

Presión de desconexión:

8 barios

Posibles causas de fallo

que podrían causa una sobrecarga del motor y con ello activar el sistema de protección.

● Tensión de la red demasiado elevada
● Temperatura ambiental demasiado alta y ventilación insuficiente
- Válvulas del compresor defectuosas o pérdidas en la valvula de retención.
- El nivel de aceite se halla en un mínimo, el cojinete de biela funciona duro.

E

Conecte de nuevo los motores de corriente alterna después de que se hayan enfriado. Evite tocar piezas y tubos que estén calientes.

Pedido de piezas de recambio

Al solicitar recambios se indicarán los datos siguientes:

• Tipo de aparato
  ● No. de artículo del aparato
  ● No. de identidad del aparato
• No. del recambio de la pieza necesitada.

Póngase protección para los oídos cuando esté empleando el compresor.

Opbevar sikkerhedshen-

algún daño, deberá ponerse en contacto con el taller del servicio técnico.

Vedr. ibrugtagning

E Declaracion CE de Conformidad

El abajo firmante declara, en el nombre de la empresa, la conformidad del producto con las directrices y normas siguientes.

El período de garantía comienza el día de la compra y tiene una duración de 3 años.

Su cumplimiento tiene lugar en ejecuciones defectuosas.

Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños
