Mærke	TOP CRAFT
Model	TCK 210/8/24
Produkttype	Trykluftkompressor med tank
Strømforsyning	230 V ~ 50 Hz
Motorydelse	1,5 kW / 2 HK
Omdrejningshastighed	2850 min⁻¹
Maksimalt arbejdstryk	8 bar
Tankkapacitet	24 liter
Teoretisk sugeevne	210 L/min
Lydeffektniveau (LWA)	97 dB(A)
Lydtrykniveau (LPA)	92 dB(A)
Beskyttelsesklasse	IP20
Vægt	31 kg
Trykindstilling	Trykafbryder: tænd ved 5 bar, sluk ved 8 bar
Motorolietype	SAE 15W/40 eller tilsvarende
Olieskift	Første olieskift efter 100 timer, derefter hver 500 timer
Rengøring af luftfilter	Hver 300 driftstimer
Kondensvandsafladning	Dagligt via afløbsventilen
Driftsomgivelsestemperatur	+5 °C til +40 °C
Anbefalet sikring	16 A

Ofte stillede spørgsmål - TCK 210/8/24 TOP CRAFT

Hvad er kompressorens maksimale arbejdstryk?

Det maksimale arbejdstryk er 8 bar, indstillet via trykafbryderen.

Hvordan skifter man olie på kompressoren?

Sluk motoren og træk stikket ud. Slip lufttrykket, skru derefter olieskruen ud på pumpen. Lad olien løbe ud i en beholder. Spænd skruen igen og fyld med SAE 15W/40 olie til det angivne niveau.

Hvilken olie skal bruges til kompressoren?

Brug motorolie SAE 15W/40 eller tilsvarende.

Hvor ofte skal olien skiftes?

Første olieskift efter 100 timer, derefter hver 500 timer.

Hvordan fjerner man kondensvand fra tanken?

Åbn afløbsventilen i bunden af tanken dagligt for at fjerne kondensvand.

Hvordan rengøres luftfilteret?

Fjern filteret som vist, rengør det med pletfjerningsbenzin og sæt det på plads igen. Udfør dette hver 300 driftstimer. Sørg for, at kompressoren er afkølet.

Hvad gør man, hvis motoren ikke starter?

Kontroller netspændingen, omgivelsestemperaturen (skal være mellem +5°C og +40°C), og at kompressoren ikke er overbelastet. Brug en 16 A sikring og undgå lange forlængerledninger.

Hvilke vigtige sikkerhedsforanstaltninger skal man tage?

Brug høreværn (høj støj), sikkerhedsbriller, og ret aldrig luftpistolen mod personer. Hold arbejdsområdet rent og hold børn væk.

Hvordan indstiller man udgangstrykket?

Brug trykreduktionsventilen (5) på kontrolpanelet til at justere trykket. Manometeret (4) viser det indstillede tryk.

Hvor finder man reservedele?

Kontakt din forhandler eller Einhell Benelux' kundeservice med angivelse af apparattype, artikelnummer og identifikationsnummer.

BRUGSANVISNING TCK 210/8/24 TOP CRAFT

Følg anvisningerne i brugsanvisningen!

Advarsel mod farlig, elektrisk spænding.

Generelle sikker-hedshen-visninger

Obs! Ved brugen af denne kompressor skal følgende, grundlæggende sikkerhedsforanstaltninger overholdes som beskyttelse mod elektrisk stød og fare for tilskadekomst og brand. Læs og følg disse henvisninger, før De bruger apparatet.

1. Hold Deres arbejdsom-råde i orden

- Uorden i arbejdsområdet medfører risiko for uheld.

1. Tag hensyn til påvirkninger fra omgivelserne

- Udsæt ikke kompressoren for regn. Brug ikke kompressoren i fugtige eller våde omgivelser. Sørg for god belysning. Benyt ikke kompressoren i nærheden af brændbare væsker eller gasser.

1. Beskyt Dem mod elektrisk stød

Undgå berøring med jordede aggregater, som for eksempel rør, varmelegemer, ovne, køleskabe.

1. Hold børn væk!

Lad ikke andre personer berøre kompressoren eller kablet, hold dem borte fra Deres arbejds-område.

Den ubenyttede kompressor bør opbevares i et tørt, aflåset rum og uden for børns rækkevidde.

1. Overbelast ikke Deres kompressor

De arbejder bedre og mere sikkert i det angivne effektområde.

1. Bær egnet arbejdstøj

Bær ikke løst tøj eller smykker. De kan blive fanget af bevægelige dele. Ved arbejde i det fri anbefales

brug af gummihandsker og solidt fodtøj. Brug härnet, hvis De har langt hår.

1. Brug beskyttelsesbriller

Anvend åndedrætsmaske ved støvende arbejde

1. Brug ikke kablet til forkerte formål

Træk ikke i kompressoren ved hjælp af kablet og brug det ikke til at trække stikket ud af stikkontakten. Beskyt kablet mod varme, olie og skarpe kanter.

1. Stræk Dem ikke for langt

Undgå unormale kropsstillinger. Sørg for at stå sikkert, og hold altid balancen.

1. Pas Deres kompressor omhyggeligt

Hold Deres kompressor ren, så De kan arbejde godt og sikkert. Følg vedligeholdelsesforskrifterne. Kontrollér regelmæssigt stik og kabel og lad en fagmand udskifte dem, hvis de er beskadigede. Kontrollér regelmæssigt forlængerledninger og udskift dem hvis de er beskadigede.

1. Træk netstikket udnår den ikke bruges og før servicearbejde.

2. Efterlad ikke værktøjsnøgler

Kontrollér før start at nøgler og indstillingsværktøjer er fjernet.

1. Undgå utilsigtet startforvis

1. Forlængerkabel i det fri

Anvend kun godkendte og tilsvarende mærkede forlængerkabler i det fri.

1. Vær altid opmærksomHold øje med

Deres arbejde. Brug den sunde fornuft. Brug ikke kompressoren, hvis De er ukoncentreret.

DK

1. Kontrollér Deres kom- pressor for beskadigelser

Før fortsat brug af kompressoren skal beskyttelsesanordningerne eller let beskadigede dele kontrolleres omhyggeligt med hensyn til forsvarlig og bestemmelsesmæssig funktion. Kontrollér, om bevægelige dele fungerer korrekt, at de ikke klemmer eller om der er dele som er beskadiget. Alle dele skal være monteret korrekt og alle betingelser for kompressoren skal opfyldes. Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes af et serviceværksted, hvis ikke andet er angivet i betjeningsvejledningerne. Beskadigede kontakter skal udskiftes af et serviceværksted. Benyt ikke værktøj, hvor kontakten ikke kan tændes og slukkes.

1. Obs!

For Deres egen sikkerheds skyld bør De kun anvende tilbehør og ekstraudstyr, som angives i betjenings-vejledningen eller anbefales eller oplyses af producenten. Brugen af andre end de i betjeningsvejledningen eller i kataloget anbefalede indsatsværktøjer eller tilbehør kan medføre en fare for tils-kadekomst for Dem personligt.

1. Reparationer kun hos elfagmanden

Reparatio-ner må kun udføres en elektriker, ellers kan der ske ulykker for brugeren.

1. Støj

visningerne omhyggeligt.

DK

Læs vejledningen omhyggeligt før ibrugtagning!

Tekniske data
Nettilslutning 230 V ~ 50 Hz
Motorydelse kW/HK 1,5 / 2
Kompressor-omdrejningstal o/min. 2850
Driftstryk bar 8
Trykbeholdervolumen (i liter) 24
Teoretisk indsugningskapacitet l/min. 210
Lydeffektniveau LWA i dB (A) 97
Lydtrykniveau LPA i dB (A) 92
Isolationsklasse IP 20
Apparatets vægt i kg 31

Henvisninger vedr. opstilling

• Kontrollér apparatet for transportskader. Eventuelle skader skal straks meldes til transportfirmaet som leverede kompressoren.
• Før ibrugtagning skal oliestanden i kompressor-pumpen kontrolleres.
• Opstillingen af kompressoren bør ske i nærheden af forbrugeren.
• Lang luftledning og lange tilledninger (forlængere) skal undgåes.
• Sørg for tør og støvfri indsugningsluft.
• Opstil ikke kompressoren i et fugtigt eller vådt rum.
• Kompressoren må kun anvendes i dertil egnede rum (godt ventilerede, omgivende temperatur +5°/+40°C). Der må ikke være støv, syrer, dampe, eksplosive eller brændbare gasser i rummet.
• Kompressoren er beregnet til anvendelse i tørre rum. Den må ikke anvendes i områder, hvor der arbejdes med stænkvand.

Sikkerhedshenvisninger vedr. arbejdet med trykluft og farvesprøjter

Kompressor og ledninger når op på høje temperaturer under driften. Berøring medfører forbrændinger.

De af kompressoren indsugede luftarter eller dampe skal holdes fri for tilsætninger som kan føre til brand eller eksplosion i kompressoren.

Når slangekoblingen løsnes, skal De holde fast på slangens koblingsstykke med hånden for at undgå kvæstelser fra den tilbagespringende slange. Ved arbejde med blæsepistolen skal De bruge beskyttelsesbriller. Fremmedlegemer og bortblæste dele kan let forårsage tilskadekomst. Blæs ikke på andre personer med blæsepistolen og rengør ikke tøj på kroppen.

Overhold sikkerhedshenvisningerne, når De arbejder med farvesprøjte!

• Anvend ikke lakker eller opløsningsmidler med et flammepunkt under 21° C.
• Opvarm ikke lakker og opløsningsmidler.
• Arbejdes der med sundhedsskadelige væsker, skal der bruges filteraggregater til beskyttelse (ansigtsmasker). Følg også anvisningerne fra producenterne af sådanne stoffer vedr. beskyttelsesforanstaltninger.

• Der må ikke ryges under sprøjtningen og i arbejdsrummet. Også malingsdampe er brandfarlige.

• Der må ikke forefindes ildsteder eller åben ild, og der må ikke arbejdes med gnistdannende maskiner

• Der må ikke opbevares eller indtages mad og drikkevarer i arbejdsrummet. Malingsdampe er skadelige.
• Arbejdsrummet skal være på mere end 30 m ^8 og der skal ske et tilstrækkeligt luftskifte. Sprøjt ikke op mod vinden. Ved påsprøjtning af brændbare resp. farlige sprøjtematerialer, skal de lokale politimydigheders bestemmelser overholdes.
• Anvend ikke medier som ekstraktionsbenzin, butyl-alkohol og methylenklorid sammen med PVC-trykslangen (reduceret levetid)

Brug af trykbeholdere iht. trykbeholderfor- ordningen

1. Den som anvender en tryk- beholder skal holde denne i forvarlig stand, anvende den korrekt og inspicere den, skal straks udføre nødvendige vedligeholdelses- og reparationsarbejder samt træffe de efter omstændig- hederne nødvendige sikker- hedsforanstaltninger.
2. Tilsynsmyndighederne kan i enkelte tilfælde foreskrive påkrævede overvägningsforanstalt-ninger.
3. En trykbeholder må ikke bruges, hvis den udviser mangler, som kan bringe ansatte eller trediemand i fare.
4. Será preciso comprobar de forma periódica que el recipiente de presión no presente daños como, por ejemplo, oxidación. Si detecta

Montering af hjulene (1): De medleverede hjul skal monteres som vist på tegning 1

1

Montering af gummibufferen (2) Den vedlagte gummibuffer skal monteres på støttefoden, som vist i tegningen 2.

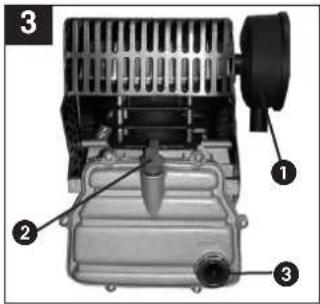

Fjern proppen i åbningen til oliepåfyldningen med en skruetrækker, og sæt den medfølgende bundprop (2) ind i åbningen til oliepåfyldningen i stedet for. Vigtigt! Kontroller oliestanden.

Skru luftfiltret (1) ind i boringen på siden af kompressorpumpen.

DK

3 1 2 3

El-tilslutning:

Kompressoren er udstyret med en netledning med beskyttelsesstik. Stikket kan sættes i enhver stikkontakt 230 V \~ 50 Hz som er sikret med 16A. Lange ledninger, samt forlænger-ledninger, kabeltromler osv. forårsager spændingsfald og kan forhindre motorstart. Ved lave temperaturer under 0° C kan motoren være svær at starte pga. tung gang.

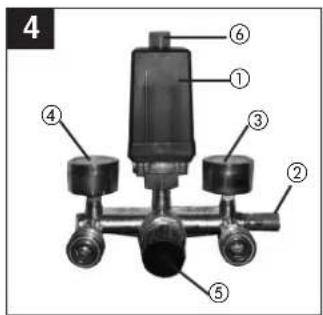

Forklaring til trykluft-armaturet

1. Trykafbryder
2. Sikkerhedsventil
3. Manometer (aflæsning af kedeltrykket)
4. Manometer (det indstillede tryk kan aflæses)
5. Trykreduktionsventil (trykindstilling)
6. Ind/ud-kontakt

4 ① ② ③ ④ ⑤ ⑥

DK

Kondensvandet skal tømmes af hver dag ved at åbne afvandingsventilerne på undersiden af trykbeholderen.

● Sikkerhedsventil:

Sikkerhedsventilen er indstillet på det højest tilladte tryk for trykbeholderen. Det er ikke tilladt at stille på sikkerhedsventilen eller at fjerne dens plombe.

● Regelmæssig kontrol af oliestanden:

Oliestanden skal være synlig i skueglasset mellem det røde oliestandskontrolpunkt og den øverste kant af skueglasset. Olieskift: Anbefalet olie: SAE 15W/40 eller tilsvarende. Den oprindelige olie skal skiftes efter 100 driftstimer. Derefter skal olien tømmes af for hver 500 driftstimer og ny olie fyldes på.

- Olieskift:

Stands motoren og træk stikket ud af stikkontakten. Når De har elimineret det eventuelle lufttryk, kan De skrue olieaftapningsskruen på kompressorpumpen af. For at olien ikke skal løbe ukontrolleret ud, skal De holde en lille pladerende under og opsamle olien i en beholder.

Hvis ikke al olien løber ud, anbefaler vi at vippe kompressoren lidt.

Spildolien afleverer De til en modtagestation for spildolie.

Nar olien er lobet ud, skruer De olieaftapningsskruen / skue-glasset i igen.

Fjern med en skruetrækker låget på oliepåfyldningsskruen, fyld ny olie på, indtil olie- standen har nået det røde

punkt i skueglasset.

Indsugningsfilteret forhindrer indsugning af støv og snavs. Det er nødvendigt at rense dette filter mindst for hver 300 driftstimer. Et tilstoppet indsugningsfilter reducerer kompressorens effekt betydeligt. Filteret kan tages ud som vist på fig. 3, vask filteret i rensebenzin og sæt det i igen.

Vigtigt! Vent til kom- pressoren er fuldstændigt afkølet! Forbrændingsfare!

Indstilling af trykafbryderen

Trykafbryderen er indstillet fra fabrikken.

som kan føre til en overbelastning af motoren og dermed til, at overbelastningssikringen

reagerer:

● For høj netspænding
- For høje omgivelsestemperaturer og utilstrækkelig lufttilførsel
● Defekte kompressorventiler eller utæt kontraventil
- Oliestanden minimal, plejlstangslejet går tungt

Start vekselstrømsmotorerne igen efter afkølingspausen. Undgå at røre ved varme aggregatdele og rørledninger.

Reservedelsbestilling

Ved bestilling af reservedele skal der gives følgende oplysninger:

• Apparattype
  ● Apparatets varenummer
  ● Apparatets identifikations-nummer
• Reservedelsnummeret på den ønskede reservedel

Garantiperioden regnes fra købsdatoen og er gældende i 3 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.
