Produkttype	Elektrisk græstrimmer
Mærke	TOP CRAFT
Model	TCR 500
Skærediameter	30 cm
Rotationshastighed	10 500 omdr./min
Forsyningsspænding	230 V ~ 50 Hz
Skæretråd	Nylon ∅ 1,4 mm, automatisk fremføring
Lydtryksniveau	81 dB(A)
Lydeffektniveau	92 dB(A)
Vibrationer	≤ 2,5 m/s²
Vægt	3 kg
Hovedfunktioner	Græsklipning, kantklipning (drejeligt hoved 180°)
Indstillinger	Justerbar højde, drejeligt ekstra håndtag
Sikkerhed	Beskyttelsesdæksel, tænd/sluk-knap, automatisk trådstop
Vedligeholdelse og rengøring	Brug en børste og et mildt rengøringsmiddel; må ikke vaskes med vand
Reservedele og reparationsmuligheder	Brug kun originale dele; reparationer hos en specialist
Garanti	2 år fra købsdato
Kundeservice	V.B.P. Distribution, 5 allée Joseph Cugnot, Z.I. du Phare, F-33700 Mérignac, Frankrig

Ofte stillede spørgsmål - TCR 500 TOP CRAFT

Hvordan starter jeg græstrimmeren?

Sæt stikket i, og hold derefter Tænd/Sluk-knappen nede (fig. 1, position 3). For at stoppe skal du slippe knappen.

Hvordan justerer jeg skærehøjden?

Stil græstrimmeren lodret på jorden. Tryk på glideenheden (fig. 7, position 1) indtil den ønskede højde; den låses automatisk.

Hvordan bruger jeg kantklipningsfunktionen?

Tag stikket ud, tryk på indstillingsknappen (fig. 15), drej det øverste håndtag 180°, indtil det klikker på plads (fig. 16). Du kan derefter foretage lodrette snit (fig. 17).

Hvordan udskifter jeg trådspolen?

Tag stikket ud. Tryk på siderne af spoleomslaget (fig. 18) og fjern den tomme spole. Før enderne af den nye tråd gennem hullerne (fig. 20) og sæt omslaget tilbage.

Tråden forlænges ikke automatisk, hvad gør jeg?

Det automatiske fremføringssystem forlænger tråden, når den er forkortet til ca. 230 mm. Hvis problemet fortsætter, skal du kontrollere, at spolen ikke er tom eller blokeret, og sæt den korrekt på plads.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Bær altid hjelm, sikkerhedsbriller, handsker og solide sko. Hold børn og dyr på mindst 5 meters afstand. Arbejd ikke i regnvejr eller på vådt græs. Tag stikket ud før vedligeholdelse.

Hvordan rengør jeg græstrimmeren?

Tag stikket ud. Brug en børste til at fjerne aflejringer på beskyttelsesdækslet. Rengør kabinettet med en fugtig klud og et mildt rengøringsmiddel. Må aldrig vaskes med vand og brug ikke aggressive opløsningsmidler.

Hvad gør jeg, hvis apparatet ikke starter?

Kontrollér, at netledningen er korrekt tilsluttet, og at net-sikringen ikke er sprunget. Hvis problemet fortsætter, kontakt da kundeservice (adresse i slutningen af manualen).

Kan jeg bruge metaltråd eller en ikke-original tråd?

Nej, brug kun original nylon tråd med diameter 1,4 mm. Brug af metaltråd er farligt og ugyldiggør garantien.

Hvor kan jeg finde reservedele?

Kontakt din forhandler eller kundeservice hos V.B.P. Distribution (5 allée Joseph Cugnot, Z.I. du Phare, F-33700 Mérignac). Brug kun originale dele.

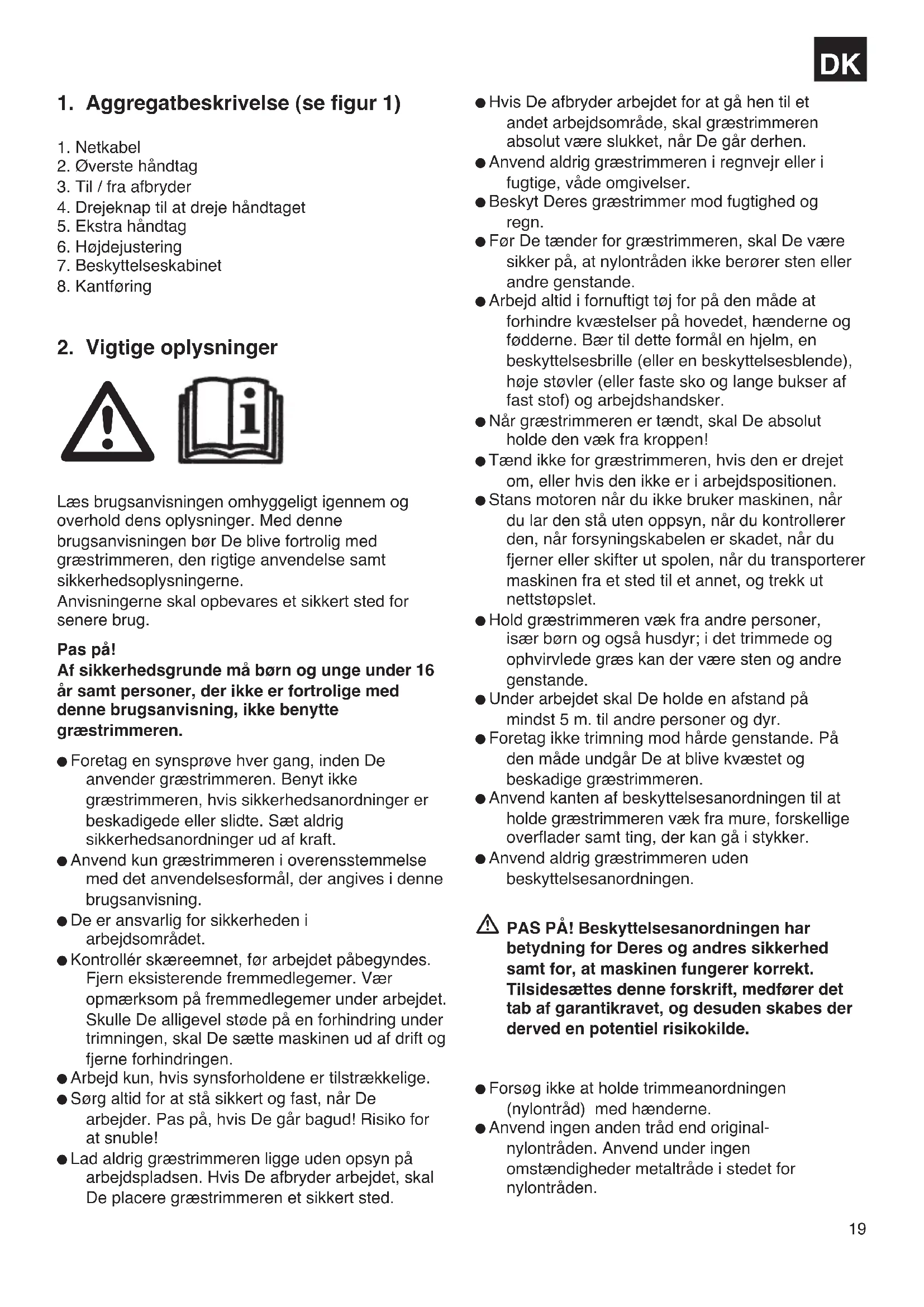

BRUGSANVISNING TCR 500 TOP CRAFT

1. Netkabel
2. ∅verste håndtag
3. Til / fra afbryder
4. Drejeknap til at dreje håndtaget
5. Ekstra håndtag
6. Højdejustering
7. Beskyttelseskabinet
8. Kantføring

2. Vigtige oplysninger

Læs brugsanvisningen omhyggeligt igennem og overhold dens oplysninger. Med denne brugsanvisningen bør De blive fortrolig med græstrimmeren, den rigtige anvendelse samt sikkerhedsoplysningerne.

Anvisningerne skal opbevares et sikkert sted for senere brug.

Pas på!

Af sikkerhedsgrunde må børn og unge under 16 år samt personer, der ikke er fortrolige med denne brugsanvisning, ikke benytte græstrimmeren.

• Foretag en synsprøve hver gang, inden De anvender græstrimmeren. Benyt ikke græstrimmeren, hvis sikkerhedsanordninger er beskadigede eller slidte. Sæt aldrig sikkerhedsanordninger ud af kraft.
• Anvend kun græstrimmeren i overensstemmelse med det anvendelsesformål, der angives i denne brugsanvisning.
• De er ansvarlig for sikkerheden i arbejdsområdet.
• Kontrollér skæreemnet, før arbejdet påbegyndes. Fjern eksisterende fremmedlegemer. Vær opmærksom på fremmedlegemer under arbejdet. Skulle De alligevel støde på en forhindring under trimningen, skal De sætte maskinen ud af drift og fjerne forhindringen.
• Arbejd kun, hvis synsforholdene er tilstrækkelige.
• Sørg altid for at stå sikkert og fast, når De arbejder. Pas på, hvis De går bagud! Risiko for at snuble!

• Lad aldrig græstrimmeren ligge uden opsyn på arbejdspladsen. Hvis De afbryder arbejdet, skal De placere græstrimmeren et sikkert sted.

• Hvis De afbryder arbejdet for at gå hen til et andet arbejdsområde, skal græstrimmeren absolut være slukket, når De går derhen.

• Anvend aldrig græstrimmeren i regnvejr eller i fugtige, våde omgivelser.
• Beskyt Deres græstrimmer mod fugtighed og regn.
• Før De tænder for græstrimmeren, skal De være sikker på, at nylontråden ikke berører sten eller andre genstande.
• Arbejd altid i fornuftigt tøj for på den måde at forhindre kvæstelser på hovedet, hænderne og fødderne. Bær til dette formål en hjelm, en beskyttelsesbrille (eller en beskyttelsesblende), høje støvler (eller faste sko og lange bukser af fast stof) og arbejdshandsker.
• Når græstrimmeren er tændt, skal De absolut holde den væk fra kroppen!
• Tænd ikke for græstrimmeren, hvis den er drejet om, eller hvis den ikke er i arbejdspositionen.
• Stans motoren när du ikke bruker maskinen, när du lar den stå uten oppsyn, när du kontrollerer den, när forsyningskabelen er skadet, när du fjerner eller skifter ut spolen, när du transporterer maskinen fra et sted til et annet, og trekk ut nettstøpslet.
• Hold græstrimmeren væk fra andre personer, især børn og også husdyr; i det trimmede og ophvirvlede græs kan der være sten og andre genstande.
  ● Under arbejdet skal De holde en afstand på mindst 5 m. til andre personer og dyr.
• Foretag ikke trimning mod hårde genstande. På den måde undgår De at blive kvæstet og beskadige græstrimmeren.
• Anvend kanten af beskyttelsesanordningen til at holde græstrimmeren væk fra mure, forskellige overflader samt ting, der kan gå i stykker.
• Anvend aldrig græstrimmeren uden beskyttelsesanordningen.

⚠ PAS PÅ! Beskyttelsesanordningen har betydning for Deres og andres sikkerhed samt for, at maskinen fungerer korrekt. Tilsidesættes denne forskrift, medfører det tab af garantikravet, og desuden skabes der derved en potentiel risikokilde.

• Forsøg ikke at holde trimmeanordningen (nylontråd) med hænderne.
• Anvend ingen anden tråd end originalnylontråden. Anvend under ingen omstændigheder metaltråde i stedet for nylontråden.

DK

• Vær forsigtig med beskadigelser på anordningen, som bruges til at skære trådlængderne af.
• Sørg for, at luftåbninger er fri for snavs.
• Træk stikket ud efter brug og kontrollér maskinen for beskadigelser.
• Forsøg ikke at trimme græs, som ikke vokser på jorden; forsøg for eksempel ikke at trimme græs, der vokser på mure eller på sten osv.
• I græstrimmerens arbejdsområde er brugeren ansvarlig for skader over for tredjemand, som forårsages pga. græs-trimmerens anvendelse.
• Gå ikke over gader og grusveje med en tændt græstrimmer.
• Når De ikke anvender græstrimmeren, skal De opbevare den på et tørt sted og utilgængeligt for børn.
• Anvend kun græstrimmeren på den måde, som er beskrevet i denne betjeningsvejledning og hold den altid lodret til jorden. Alle andre positioner er farlige.
• Kontrollér jævnligt, om skruerne er spændt rigtigt.
• Netspændingen skal svare til spændingen, der er angivet på mærkepladen.
• Tilslutningsledningen skal jævnligt undersøges for tegn på en skade eller aldring. Græstrimmeren må ikke benyttes, hvis tilslutningsledningens tilstand ikke er upåklagelig.
• De anvendte tilslutningsledninger må ikke være lettere end lette gummislangeled-ninger HO7RN-F efter DIN 57282/VDE 0282 og skal have en mindstediameter på 1,5 mm ^2 . Stikforbindelserne skal have beskyttelseskontakter, og koblingen skal være stænkvandsbeskyttet.
• Hold altid det areal, der skal trimmes, fri for kabler og andre genstande.
• Skal græstrimmeren løftes til transport, skal motoren slås fra, og De skal afvente, at værktøjet standser. Før De forlader græstrimmeren, skal De slå motoren fra og trække stikket ud.
• Før De tilslutter græstrimmeren til stømnettet, skal De sikre Dem, at ingen af de drejende elementer er beskadigede, og at trådrullen er korrekt moteret og fast-gjort.
  ● Under driften må De under ingen omstændigheder trimme mod hårde gen-stande, kun på den måde undgår De, at den person, der betjener græstrimmeren, kvæstes, og at græstrimmeren beskadiges.
• Anvend kun originale reservedele i forbindelse med vedligeholdelse.
• Reparationer må kun udføres af en elektriker.
• Før du setter maskinen i drift og etter enhver form for kollisjon må du kontrollere om den viser

3. Forklaring til info-skilt (se fig. 2) på apparatet

1: Advarsel!
2: Bær øjenværn!
3: Beskyt mod fugt!
4: Læs brugsanvisningen før ibrugtagning!
5: Inden beskadiget tilslutningsledning kontrolleres: Træk netstikket ud!
6: Hold tredjemand væk fra fareområdet!
7: Værktøj har efterløb!
8: Brug af græstrimmer som kantklipper

Støjen fra maskinen kan overskride 85 dB (A). I dette tilfælde er lyddæmpnings-foranstaltninger nødvendige for den person, der betjener græstrimmeren. Støjen måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/538/E∅F).

Værdien af de svingninger, der udgår fra håndtaget, udgør ≤ 2,5 m/s² og beregnes efter ISO 5349.

5. Motering af beskyttelseskabinettet og håndtaget

• Placér beskyttelseskabinettet på motor-hovedet og fastgør det med de vedlagte skruer (se figur 3).
• Fastgør først de skruer, der vises i figur 4, derefter kan de resterende to skruer fast-gøres i forbindelse med kantføringen (se figur 5).
  ● Håndtaget monteres som vist i figur 6.

6. Forskriftsmessig bruk

7. Før idriftsættelse

Vha. højdejusteringen og justeringen af de ekstra håndtag kan en optimal arbejdsposition indstilles.

Højdejustering:

Stil græstrimmeren fast på jorden. Ved at aktivere skyderen (se figur 7 / pos. 1) kan højden indstilles, så den passer til kroppen. For at højdejusteringen er fikseret skal den gå fast i indgreb.

Justering af det ekstra håndtag:

Stil græstrimmeren fast på jorden. Løsn skruen (figur 8 / pos. 1) og indstil den optimale position for det ekstra håndtag. Ved at spænde skruen fast fikseres håndtaget.

8. Idriftsættelse

• Anvend ikke græstrimmeren uden beskyttelsesanordning.
• Trim ikke, hvis græsset er vådt. De bedste resultater opnår De, hvis græsset er tørt.
• Tilslut netkablet til forlængerkablet og hæng det på håndtaget (figur 9).
• For at tænde for Deres græstrimmer skal De trykke på til/fra kontakten (figur 1 / pos. 3).
• For at slukke for Deres græstrimmer skal De slippe til/fra kontakten (figur 1 / pos. 3).
• Før kun græstrimmeren ned til græsset, når der er trykket på kontakten, dvs. når græstrimmeren er i drift.

DK

• For at trimme rigtigt skal De svinge græstrimmeren fra side til side og gå fremad. Hold græstrimmeren bøjet med ca. 30° (se figur 10 og figur 11).
• Er græsset langt, skal græsset trimmes kortere trinvist fra spidsen (se figur 12).
• Udnyt kantføringen samt beskyttelses-kabinettet til at undgå et unødvendigt slid på tråden (se figur 13 og figur 14).
• Hold græstrimmeren væk fra hårde gen-stande for at undgå et unødvendigt slid på tråden.

9. Anvend græstrimmeren som kanttrimmer

For at trimme kanterne til græsplæner og bede kan græstrimmerens funktion ændres på følgende måde:

• Sluk for den elektriske forsyning til græstrimmeren.
  ● Tryk på drejeknappen (figur 15).
• Hold drejeknappen inde og drej det øverste håndtag ca. 180° (figur 16), indtil det går i indgreb.
• På denne måde har man omdannet græstrimmeren til en kanttrimmer, som kan udføre vertikalsnit på græsset (figur 17).

10. Udskiftning af trådspolen

Pas på! Før De udskifter trådspolen, skal De absolut trække stikket ud!

• Tryk fra siden på spoleafdækningens markerede felter og tag den ud (figur 18 og figur 19).
• Tag den tomme trådspole ud.
• Før den nye trådspoles trådender igennem spoleholderens øskener (figur 20).
• Montér spoleafdækningen igen.
• Ved den første start afkortes trimme-tråden automatisk til den optimale længde.

Pas på! Dele, der slynges væk fra nylontråden, kan medføre kvæstelser!

11. Vedligeholdelse og pleje

• Før De stiller græstrimmeren væk og gør den ren, skal De slukke for den og trække stikket ud.
• Fjern aflejringer på beskyttelseskabinet-tet med en børste.
• Rengør kunststofhuset og kunststofdelene med mildt rengørings-middel og en fugtig klud.
• Anvend ingen aggressive midler eller op- løsningsmidler i forbindelse med rengø-ringen!
• Oversprøjt aldrig græstrimmeren med vand. Undgå absolut, at vand trænger ind i græstrimmeren.

12. Forstyrrelser

Apparat kører ikke: Kontroller, om netkablet er ordentligt tilsluttet, og kontroller netsikringerne. Hvis apparatet ikke fungerer, selv om spænding er i orden, skal det indsendes til den anførte serviceadresse.

13. Bortskaffelse

Vigtigt!

Græstrimmeren og dens tilbehør består af forskellige materialer, såsom metal og kunststof. Defekte komponenter skal indleveres til pågældende affaldsstation. Må ikke kommes i husholdning-saffaldet! Spørg evt. din fagmand eller vedkommende myndighed!

Garantiperioden regnes fra købsdatoen og er gældende i 2 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt
