Produkttyp	Elektrischer Rasentrimmer
Marke	TOP CRAFT
Modell	TCR 500
Schnittdurchmesser	30 cm
Drehzahl	10 500 U/min
Netzspannung	230 V ~ 50 Hz
Schneidfaden	Nylon ∅ 1,4 mm, automatische Nachführung
Schalldruckpegel	81 dB(A)
Schallleistungspegel	92 dB(A)
Vibrationen	≤ 2,5 m/s²
Gewicht	3 kg
Hauptfunktionen	Gras schneiden, Kantenschneiden (schwenkbarer Kopf um 180°)
Einstellungen	Verstellbare Höhe, verstellbarer Zusatzgriff
Sicherheit	Schutzhaube, Ein-/Ausschalter, automatischer Fadenstopp
Wartung und Reinigung	Mit einer Bürste und mildem Reinigungsmittel reinigen; nicht mit Wasser waschen
Ersatzteile und Reparierbarkeit	Ausschließlich Originalteile verwenden; Reparaturen durch Fachpersonal
Garantie	2 Jahre ab Kaufdatum
Kundendienst	V.B.P. Distribution, 5 allée Joseph Cugnot, Z.I. du Phare, F-33700 Mérignac, Frankreich

Häufig gestellte Fragen - TCR 500 TOP CRAFT

Wie starte ich den Rasentrimmer?

Schließen Sie das Gerät an, halten Sie dann den Ein-/Ausschalter (Abb. 1, Position 3) gedrückt. Zum Stoppen lassen Sie den Schalter los.

Wie stelle ich die Schnitthöhe ein?

Stellen Sie den Rasentrimmer senkrecht auf den Boden. Betätigen Sie das Gleitstück (Abb. 7, Position 1) bis zur gewünschten Höhe; es rastet automatisch ein.

Wie verwende ich die Kantenschneidfunktion?

Ziehen Sie den Netzstecker, drücken Sie den Einstellknopf (Abb. 15), drehen Sie den oberen Griff um 180° bis zum Einrasten (Abb. 16). Sie können dann vertikale Schnitte ausführen (Abb. 17).

Wie wechsle ich die Fadenspule?

Ziehen Sie den Netzstecker. Drücken Sie seitlich auf die Felder der Spulenabdeckung (Abb. 18) und entfernen Sie die leere Spule. Führen Sie die Enden des neuen Fadens durch die Ösen (Abb. 20) und setzen Sie die Abdeckung wieder ein.

Der Faden verlängert sich nicht automatisch, was tun?

Das automatische Nachführsystem verlängert den Faden, wenn er auf etwa 230 mm verkürzt ist. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Spule leer oder blockiert ist, und setzen Sie sie richtig ein.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie stets einen Helm, eine Schutzbrille, Handschuhe und festes Schuhwerk. Halten Sie Kinder und Tiere mindestens 5 Meter entfernt. Arbeiten Sie nicht bei Regen oder auf nassem Rasen. Ziehen Sie vor jeder Wartung den Netzstecker.

Wie reinige ich den Rasentrimmer?

Ziehen Sie den Netzstecker. Entfernen Sie Ablagerungen auf der Schutzhaube mit einer Bürste. Reinigen Sie das Gehäuse mit einem feuchten Tuch und mildem Reinigungsmittel. Waschen Sie es niemals mit Wasser und verwenden Sie keine aggressiven Lösungsmittel.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Netzsicherung nicht durchgebrannt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst (Adresse am Ende der Anleitung).

Kann ich Metalldraht oder nicht originales Fadenmaterial verwenden?

Nein, verwenden Sie ausschließlich originalen Nylonfaden mit einem Durchmesser von 1,4 mm. Die Verwendung von Metalldraht ist gefährlich und führt zum Garantieverlust.

Wo finde ich Ersatzteile?

Wenden Sie sich an Ihren Händler oder den Kundendienst V.B.P. Distribution (5 allée Joseph Cugnot, Z.I. du Phare, F-33700 Mérignac). Verwenden Sie ausschließlich Originalteile.

BEDIENUNGSANLEITUNG TCR 500 TOP CRAFT

D Gebrauchsanweisung für Rasentrimmer
GB Directions for Use Grass Trimmer
F Mode d'emploi Faucheuse
DK Brugsanvisning for græstrimmer

Art.-Nr.: 34.015.42 I.-Nr.: 01011

Bitte Seite 2-5 ausklappen

1. Gerätebeschreibung (siehe Bild 1)

1. Netzkabel
2. Oberer Handgriff
3. Ein/Aus Schalter
4. Stellknopf zum Drehen des Handgriffes
5. Zusatzhandgriff
6. Höhenverstellung
7. Schutzhaube
8. Kantenführung

2. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut. Bitte bewahren Sie die Hinweise für späteren Gebrauch sicher auf.

Achtung!

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mit dieser Gebrauchsanweisung nicht vertraut sind, den Rasentrimmer nicht benutzen.

• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benützen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt ist. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft.
• Verwenden Sie das Gerät ausschließlich entsprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck.
• Sie sind für die Sicherheit im Arbeitsbereich verantwortlich.
• Überprüfen Sie das Schneidgut vor Arbeitsbeginn. Entfernen Sie vorhandene Fremdkörper. Achten Sie während des Arbeitens auf Fremdkörper. Sollten Sie dennoch beim Schneiden auf ein Hindernis treffen, setzen Sie bitte die Maschine außer Betrieb und entfernen Sie dieses.
  ● Arbeiten Sie nur bei ausreichenden Sichtverhältnissen.
• Achten Sie beim Arbeiten immer auf sicheren und festen Stand. Achtung beim Rückwärtsgehen, Stolpergefahr!
  ● Lassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz liegen. Sollten Sie die Arbeit

unterbrechen, lagern Sie bitte das Gerät an einem sicheren Ort.

• Sollten Sie Ihre Arbeit unterbrechen, um sich zu einem anderen Arbeitsbereich zu begeben, schalten Sie das Gerät, während Sie sich dorthin begeben, unbedingt ab.
• Benützen Sie das Gerät nie bei Regen oder in feuchter, nasser Umgebung.
  ● Schützen Sie Ihr Gerät vor Feuchtigkeit und Regen.
• Bevor Sie das Gerät einschalten, überzeugen Sie sich davon, daß der Nylonfaden keine Steine oder andere Gegenstände berührt.
• Arbeiten Sie immer mit angemessener Kleidung, um so Verletzungen des Kopfes, der Hände, der Füße zu verhindern. Tragen Sie zu diesem Zweck einen Helm, eine Schutzbrille (oder eine Schutzblende), hohe Stiefeln (oder festes Schuhwerk und eine lange Hose aus festem Stoff) und Arbeitshandschuhe.
• Wenn das Gerät in Betrieb ist, halten Sie es unbedingt vom Körper entfernt!
• Schalten Sie das Gerät nicht ein, wenn es umgedreht ist bzw. wenn es nicht in der Arbeitsstellung ist.
• Schalten Sie den Motor ab wenn Sie das Gerät nicht benutzen, Sie es unbewacht lassen, Sie es kontrollieren, das Versorgungskabel beschädigt ist, Sie die Spule entnehmen bzw. austauschen, Sie das Gerät von einem Ort zum anderen transportieren und ziehen Sie den Netzstecker.
• Halten Sie das Gerät von anderen Personen, insbesondere Kindern und auch von Haustieren fern; im geschnittenen und aufgewirbelten Gras könnten Steine und andere Gegenstände sein.
• Halten Sie während der Arbeit von anderen Personen und Tieren einen Abstand von mindestens 5 m.
• Schneiden Sie nicht gegen harte Gegenstände. So vermeiden Sie es, sich zu verletzen und das Gerät zu beschädigen.
• Verwenden Sie den Rand der Schutzvorrichtung, um das Gerät von Mauern, verschiedenen Oberflächen, sowie zerbrechlichen Dingen fernzuhalten.
  ● Verwenden Sie das Gerät nie ohne die Schutzvorrichtung.

⚠️ ACHTUNG! Die Schutzvorrichtung ist für Ihre Sicherheit und die Sicherheit anderer, sowie für ein korrektes Funktionieren der Maschine wesentlich. Das Nichtbeachten dieser Vorschrift führt abgesehen davon, daß dadurch eine potentielle Gefahrenquelle geschaffen wird, zum Verlust des Garantieanspruches.

D

• Versuchen Sie nicht, die Schneidvorrichtung (Nylonfaden) mit den Händen anzuhalten. Warten Sie immer ab, bis sie von allein anhält.
• Verwenden Sie keinen anderen als den Original-Nylonfaden. Verwenden Sie anstelle des Nylonfadens auf keinen Fall Metalldrähte.
• Seien Sie vorsichtig gegen Verletzungen an der Einrichtung, die zum Abschneiden der Fadenlänge dient.
• Achten Sie darauf, daß Luftöffnungen frei von Verschmutzungen sind.
• Ziehen Sie nach dem Gebrauch den Netzstecker und überprüfen Sie die Maschine auf Beschädigung.
• Versuchen Sie nicht, mit dem Gerät Gras zu schneiden, das nicht am Boden wächst; versuchen Sie zum Beispiel nicht, Gras zu schneiden, das an Mauern oder auf Steinen, usw. wächst.
• Im Arbeitsbereich des Rasentrimmers ist der Benutzer Dritten gegenüber für Schäden verantwortlich, die durch die Benutzung des Gerätes verursacht wird.
• Überqueren Sie mit eingeschaltetem Gerät keine Straßen oder Kieswege.
• Wenn Sie das Gerät nicht benutzen, bewahren Sie es an einem trockenen und für Kinder unzugänglichen Ort auf.
• Verwenden Sie das Gerät nur so, wie es in dieser Bedienungsanleitung beschrieben ist und halten Sie es immer senkrecht zum Boden. Jede andere Stellung ist gefährlich.
• Überprüfen sie regelmäßig, ob die Schrauben richtig angezogen sind.
  ● Die Netzspannung muß mit der Spannung übereinstimmen, die auf dem Datenschild angegeben ist.
• Die Anschlußleitung muß regelmäßig auf Anzeichen einer Verletzung oder Alterung untersucht werden. Das Gerät darf nicht benutzt werden, falls der Zustand der Anschlußleitung nicht einwandfrei ist.
• Die verwendeten Anschlußleitungen dürfen nicht leichter als leichte Gummischlauchleitungen HO7RN-F nach DIN 57282/VDE 0282 sein und einen Minestdurchmesser von 1,5 mm ^2 aufweisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und die Kupplung muß spritzwassergeschützt sein.
  ● Die zu schneidende Fläche immer von Kabeln und anderen Gegenständen frei halten.
• Muß das Gerät zum Transport angehoben werden, ist der Motor abzustellen und der Stillstand des Werkzeuges abzuwarten. Vor dem Verlassen des Gerätes ist der Motor stillzusetzen und der Netzstecker zu ziehen.
  ● Bevor Sie das Gerät an das Stromnetz

anschließen, versichern Sie sich, daß keines der drehenden Elemente beschädigt ist und die Fadenrolle korrekt eingesetzt und befestigt ist.

• Während des Betriebs dürfen Sie auf keinem Fall gegen harte Gegenstände schneiden, nur so vermeiden Sie Verletzungen des Bedieners und Schäden am Gerät.
• Für die Instandhaltung nur Orginal-Ersatzteile verwenden.
  ● Reparaturen dürfen nur von einem Elektrofachmann durchgeführt werden.
• Vor Inbetriebnahme der Maschine und nach irgendwelchem Aufprall, prüfen Sie sie auf Anzeichen von Verschleiß oder Beschädigung, und lassen Sie notwendige Reparaturen durchführen.
• Halten Sie immer Hände und Füße von der Schneideeinrichtung entfernt, vor allem, wenn Sie den Motor einschalten.
• Nach dem Herausziehen eines neuen Fadens halten Sie die Maschine immer in ihre normale Arbeitsposition, bevor Sie eingeschaltet wird.
• Benutzen Sie nie Ersatz- und Zubehörteile, die vom Hersteller nicht vorgesehen oder empfohlen sind.
• Ziehen Sie den Netzstecker ab vor Prüfungen, Reinigungen oder Arbeiten an der Maschine und wenn sie nicht im Gebrauch ist.

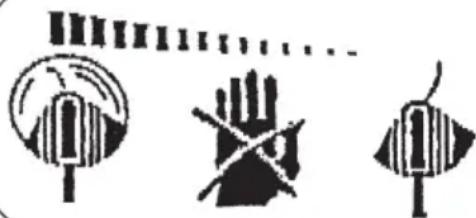

Achtung: Nach dem Abstellen rotiert der Nylonfaden noch einige Sekunden nach!

Werkzeug läuft nach!

3. Erklärung des Hinweisschildes (siehe Bild 2) auf dem Gerät

Pos. 1: Warnung!
Pos. 2: Augenschutz tragen!
Pos. 3: Vor Feuchtigkeit schützen!
Pos. 4: Vor Inbetriebnahme lesen Sie die Gebrauchsanweisung!
Pos. 5: Vor der Prüfung einer beschädigten Anschlussleitung Netzstecker ziehen!
Pos. 6: Dritte aus dem Gefahrenbereich fernhalten!
Pos. 7: Werkzeug läuft nach!
Pos. 8: Verwendung des Rasentrimmers als Kantenschneider

4. Technische Daten: TCR 500

● Netzspannung: 230 V ~ 50 Hz
● Leistung 500 Watt
● Schnittkreis ∅ 30 cm
● Umdrehungen n 0	10.500 min ^-1
● Nylon-Schneidfaden ∅ 1,4 mm
● Schalldruckpegel LPA 81 dB(A)
● Schalleistungspegel LWA 92 dB(A)
● Vibration a w	≤ 2,5 m/s ^2
● Gewicht 3 kg

Art.-Nr.: 34.015.42

Das Geräusch der Maschine kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch wurde nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/538/EWG) gemessen.

Der Wert der am Griff ausgesendeten Schwingungen ist ≤ 2,5 m/s ^2 und wurde nach ISO 5349 ermittelt.

5. Montage der Schutzhaube und des Handgriffes

● Die Schutzhaube auf den Motorkopf stecken und mit den beiliegenden Schrauben befestigen (siehe Bild 3).
- Befestigen Sie zuerst die in Bild 4 gezeigten Schrauben, anschließend können die restlichen zwei Schrauben in Verbindung mit der Kantenführung befestigt werden (siehe Bild 5).
- Der Handgriff wird, wie in Bild 6 dargestellt, montiert.

6. Ordnungsgemäßer Gebrauch

Das Gerät ist zum Schneiden von Rasen, kleinen Grasflächen im privaten Haus- und Hobbygarten bestimmt.

Als Geräte für den privaten Haus- und Hobbygarten werden solche angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in der Land- und Forstwirtschaft eingesetzt werden. Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordungsgemäßen Gebrauch des Gerätes.

Achtung! Wegen Gefahr von Personen und Sachschaden darf das Gerät nicht zum Zerkleinern im Sinn von Kompostieren verwendet werden.

7. Vor Inbetriebnahme

Durch die Höhenverstellung und Verstellung des Zusatzhandgriffes kann eine optimale Arbeitsposition eingestellt werden.

Höhenverstellung:

Stellen Sie den Rasentrimmer fest auf den Boden. Durch Betätigung des Schiebers (siehe Bild 7 / Pos.1) kann die Höhe körpergerecht eingestellt werden. Damit die Höhenverstellung fixiert ist muß diese fest einrasten.

Verstellung des Zusatzhandgriffes:

Stellen Sie den Rasetrimmer fest auf den Boden. Lockern Sie die Schraube (Bild 8 / Pos.1) und stellen Sie sich die optimale Stellung des Zusatzhandgriffes ein. Durch das Festziehen der Schraube wird der Griff fixiert.

8. Inbetriebnahme

Der Rasentrimmer ist nur zum Schneiden von Rasen bestimmt.

Der Rasentrimmer besitzt ein vollautomatisches Fadenverlängerungssystem. Wird der Faden des Rasen trimmers durch den Betrieb verkürzt, auf ca. ø 230 mm, verlängert sich dieser automatisch auf die maximale Schnittbreite (ca. 300 mm). Dies bedeutet, daß Sie immer mit der optimalen Schnittbreite arbeiten können.

Hinweis:

Wenn Ihre Maschine zum ersten Mal in Betrieb genommen wird, wird das eventuell überstehende, überschüssige Ende des Schnittfadens von der Schneideklinge der Schutzhaube gekürzt.

Um die höchste Leistung von Ihrem Rasentrimmer zu erhalten, sollten Sie bitte den folgenden Anweisungen folgen:

● Verwenden Sie den Rasentrimmer nicht ohne Schutzvorrichtung.
- Mähen Sie nicht, wenn das Gras naß ist. Die besten Ergebnisse erzielen Sie bei trockenem Gras.
- Das Netzkabel an das Verlängerungskabel anschließen und dieses am Handgriff einhängen. (Bild 9)
- Um Ihren Rasentrimmer einzuschalten drücken Sie den Ein/Aus Schalter (Bild 1 / Pos.3)
- Um Ihren Rasentrimmer auszuschalten lassen Sie den Ein/Aus Schalter (Bild 1 / Pos.3) wieder los.

D

• Den Rasentrimmer nur dann an das Gras annähern, wenn der Schalter gedrückt ist, d.h. wenn der Rasentrimmer in Betrieb ist.
• Um richtig zu schneiden, das Gerät seitlich schwenken und Vorwärtsgehen. Halten Sie den Rasentrimmer dabei um ca. 30° geneigt (siehe Bild 10 und Bild 11).
• Bei langem Gras muß das Gras, von der Spitze aus, stufenweise kürzer geschnitten werden (siehe Bild 12).
• Nutzen Sie die Kantenführung sowie die Schutzhaube aus, um einen unnötigen Fadenverschleiß zu vermeiden (siehe Bild 13 und Bild 14).
• Halten Sie den Rasentrimmer fern von harten Gegenständen, um einen unnötigen Fadenverschleiß zu vermeiden.

9. Verwendung des Rasentrimmers als Kantenschneider

Um die Kanten von Rasen und Beeten zu schneiden, kann der Rasentrimmer auf folgende Weise umfunktioniert werden:

● Die elektrische Versorgung des Rasentrimmers abschalten.
● Drücken Sie den Stellknopf (Bild 15)
- Halten Sie den Stellknopf gedrückt und drehen Sie den oberen Handgriff um 180° (Bild 16), bis dieser einrastet.
- Auf diese Weise hat man den Rasentrimmer zu einem Kantenschneider umfunktioniert, mit dem man Vertikalschnitte des Rasens ausführen kann (Bild 17).

10.Austausch der Fadenspule

Achtung! Vor Austausch der Fadenspule ist unbedingt der Netzstecker zu ziehen!

• Drücken Sie seitlich auf die gekennzeichneten Felder der Spulenabdeckung und entnehmen diese. (Bild 18 und Bild 19).
  ● Entnehmen Sie die leere Fadenspule.
  ● Führen Sie die Fadenenden der neuen Fadenspule durch die Ösen der Spulenaufnahme. (Bild 20).
• Setzen Sie die Spulenabdeckung wieder ein.
• Beim ersten Anlauf wird der Schneidefaden automatisch auf die optimale Länge gekürzt.

Achtung! Weggeschleuderte Teile des Nylonfadens können zu Verletztungen führen!

11. Wartung und Pflege

● Vor dem Abstellen und Reinigen den Rasentrimmer ausschalten und den Netzstecker ziehen
● Ablagerungen an der Schutzhaube mit einer Bürste entfernen
- Den Kunststoffkörper und die Kunststoffteile mit leichten Haushaltsreiniger und einem feuchten Tuch säubern
● Verwenden Sie für die Reinigung keine aggressiven Mittel oder Lösungsmittel!
- Den Rasentrimmer nie mit Wasser abspritzen. Vermeiden Sie unbedingt ein Eindringen von Wasser in das Gerät.

12. Störungen

• Gerät läuft nicht: Überprüfen Sie, ob das Netzkabel ordnungsgemäß angeschlossen ist und prüfen Sie die Netzsicherungen.
  Falls das Gerät trotz vorhandener Spannung nicht funktioniert, senden Sie es bitte an die angegebene Kundendienstadresse.

13. Entsorgung

● Achtung!

Der Rasentrimmer und dessen Zubehör bestehen aus verschiedenem Material, wie z. B. Metall und Kunststoffe.

Führen Sie defekte Bauteile der Sondermüllentsorgung zu.

Nicht in die Mülltonne werfen! Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Bitte bewahren Sie die Hinweise für späteren

Gebrauch sicher auf.

Übereinstimmungsbescheinigung

Der Unterzeichner, Herr Andreas Thannhuber,

ISC GmbH, Eschenstraße 6, D-94405 Landau/Isar

bestätigt, daß der Rasentrimmer

Fabrikat Topcraft

Typ TCR 500

Motortyp 34.014.82.21

Prüfdrehzahl 10.500 min

mit den Vorschriften der Richtlinie 2000/14 EG übereinstimmt

TCR 500

• Garantierter Schalldruckpegel LPA 81,4 dB(A)
• Garantierter Schalleistungspegel LWA 92 dB(A)
• Art der Schneidevorrichtung Nylonfaden
• Schnittbreite 30 cm
• Umdrehungsgeschwindigkeit der Schneidvorrichtung 10.500 min.

Hinweis auf eingeschränkte Betriebszeiten

Der Betrieb von Rasenmähern und Rasentrimmern ist nur an Werktagen in der Zeit von 7.00 bis 19.00 Uhr gestattet.

Rasenmäher und Rasentrimmer mit einem Geräuschpegel unter 88 dB(A) (siehe Typenschild) dürfen an Werktagen auch von 19.00 bis 22.00 Uhr eingesetzt werden.

Beachten Sie auch die vorgeschriebenen, gesetzlichen Bestimmungen, die örtlich verschieden sein können.

D	GB	F	NL	E	DK
EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undersigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare, au nom de	EC ConformiteitsverklaringDe ondertekenaar verklaart in naam van de firma	Declaracion CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa	EC OverensstemmelseserklæringUndertegnede erklærer på vegne af firmaet
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	at
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	maskine/produkt
Rasentrimmer Grass	Trimmer Faucheuse grastrimmer recortadora de césped				græstrimmer
Marke	produced by:	du fabricant	merk	marca	mærke
Typ	Type	Type	type	tipo	type
TCR 500
– Seriennummer auf dem Produkt – der☑ EG Maschinenrichtlinie 98/37/EG mit Änderungen☑ EG Niederspannungs- richtlinie 73/23 EWG☑ EG Richtlinie Elektro- magnetische Verträglichkeit 89/336 EWG mit Änderungen entspricht.	– Serial number specified on the product - is in accordance with the☑ EC Directive regarding machinery 89/392 EEC, as amended;☑ EC Directive regarding low-voltage equipment 73/23 EEC;☑ EC Directive regarding electromagnetic compatibility 89/336 EEC, as amended.	– no. série indiqué sur le produit – correspond(ent) à la☑ Directive CE relative aux machines 89/392 CEE avec les modifications y apportées;☑ Directive CE relative aux basses tensions 73/23 CEE;☑ Directive CE relative à la compatibilité électro- magnetique 89/336 CEE avec les modifications y apportées.	– serienummer op het produkt-conform de volgende richtlijnen is;☑ EG machinerichtlijn 89/392/EWG met wijzigingen☑ EG laagspanningsrichtlijn 73/23 EWG☑ EG richtlijn Elektro- magnetische compatibiliteit 89/336 EWG met wijzigingen	– N o. de serie en el producto: satisface las disposiciones pertinentes siguientes:☑ Disposición de maquinaria de la CE 89/392/CEE con modificaciones☑ Disposición de baja tensión de la CE 73/23 CEE☑ Disposición de la compatibilidad electro- magnética de la CE 89/336 CEE con modificaciones.	– Serienummer på produktet - opfylder☑ EU-maskindirektiv 89/392/EOF med ændringer☑ EU-lavspændingsdirektiv 73/23/EOF☑ EU-direktiv vedr. elektromagnetisk stoj (EMC) 89/336/EOF med ændringer.
Landau/Isar, den07.11.2001	Landau/Isar, (date)07.11.2001	Landau/Isar, (date)07.11.2001	Landau/Isar, datum07.11.2001	Landau/Isar07.11.2001	Landau/Isar07.11.2001
BauerProdukt-Management	BauerProduct Management	BauerGestion Produits	Bauerprodukt management	Bauerde gestión productos	BauerGestão de Produtos

Achivierung / For archives: 3401541-35-4155050-E

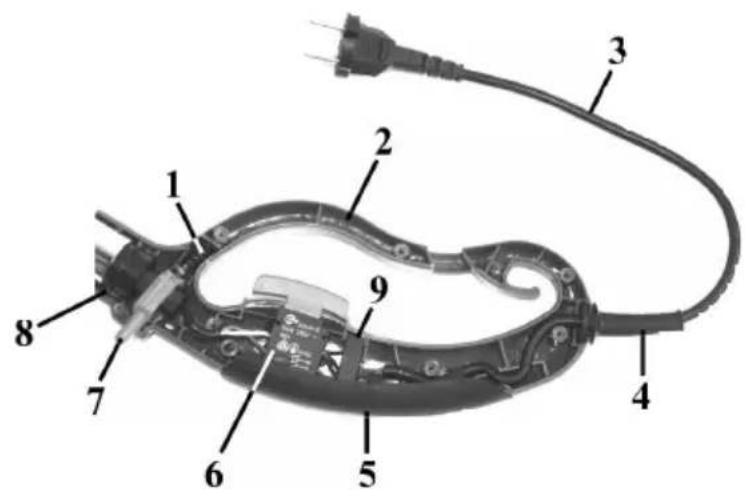

Pos. Beschreibung Ersatzteilnr.
01 Druckfeder 34.014.82.01
02 Griffgehäuse komplett (2-tlg.) 34.014.82.02
03	Netzleitung	34.013.00
04 Knickschutztülle 34.014.82.04
05 Softgriffeinsatz 34.014.82.05
06 Schalter komplett 34.014.82.06
07 Rastknopf 34.014.82.07
08 Kunststoffteil 34.014.82.08
09 Kondensator 34.014.82.09
10 Zusatzhandgriff komplett 34.014.82.10
11 Spannschraube 34.014.82.11
12 Teleskoprohr komplett 34.014.82.12
13 Kantenführung 34.014.82.13
14 Spulendeckel 34.014.82.14
15 Ersatzfadenspule (3 Stück)	34.051.39
16 Schutzhaube mit Messer	34.014.82.16
17 Halterung (2-tlg.)	34.014.82.17
18 Gummipuffer	34.014.82.18
19 Kunststoffring	34.014.82.19
20 Verbindungsstück	34.014.82.20
21 Antriebseinheit komplett	34.014.82.21
22 Spulenaufnahme komplett	34.014.82.22
23 Motorgehäuse (2-tlg.)	34.014.82.23
24 Kunststoffteil 34.014.82.24

Die Ersatzfadenspulen können bei ISC mit beiliegender Bestellkarte bestellt werden.
Die Spule ist baugleich mit Art.-Nr.: 34.051.28 (Fadenlänge: 10 m, ∅ 1,2 mm).

Wir gewähren Ihnen Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beträgt zwei Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Während der Garantiezeit können defekte Rasentrimmer unfrei an u. a. Serviceadresse gesandt werden. Sie erhalten dann ein neues oder repariertes Gerät kostenlos zurück.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die u. a. Adresse zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Ausschluß: Die Garantie bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden sind. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an:

ISC GmbH - International Service Center

Technischer Kundendienst: Telefon [phone] · Telefax (0 99 51) 602515

Service- und Infoserver: http://www.isc-gmbh.info

F GARANTIE

Ⓐ Einhell Österreich Gesellschaft m. b. H.

Mühlgasse 1

A-2353 Guntramsdorf

© ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel. [phone], Fax [phone] u. 52 50

GB Einhell UK Ltd

Technische Änderungen vorbehalten
