MANUAL DE USUARIO TCH 550 TOP CRAFT

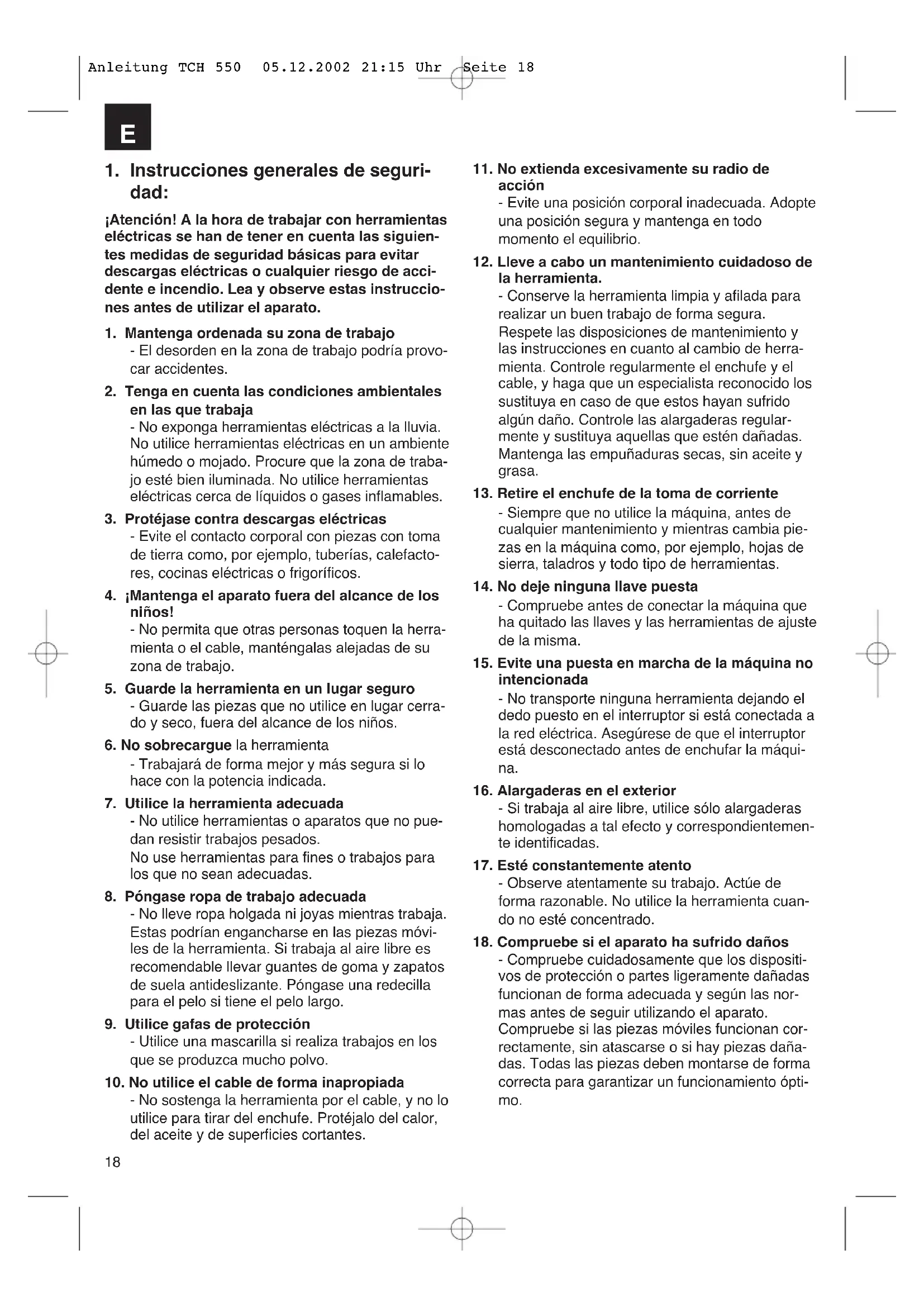

1. Instrucciones generales de seguri-

dad: ¡Atención! A la hora de trabajar con herramientas eléctricas se han de tener en cuenta las siguien- tes medidas de seguridad básicas para evitar descargas eléctricas o cualquier riesgo de acci- dente e incendio. Lea y observe estas instruccio- nes antes de utilizar el aparato.

1. Mantenga ordenada su zona de trabajo

- El desorden en la zona de trabajo podría provo- car accidentes.

2. Tenga en cuenta las condiciones ambientales

en las que trabaja - No exponga herramientas eléctricas a la lluvia. No utilice herramientas eléctricas en un ambiente húmedo o mojado. Procure que la zona de traba- jo esté bien iluminada. No utilice herramientas eléctricas cerca de líquidos o gases inflamables.

3. Protéjase contra descargas eléctricas

- Evite el contacto corporal con piezas con toma de tierra como, por ejemplo, tuberías, calefacto- res, cocinas eléctricas o frigoríficos.

4. ¡Mantenga el aparato fuera del alcance de los

niños! - No permita que otras personas toquen la herra- mienta o el cable, manténgalas alejadas de su zona de trabajo.

5. Guarde la herramienta en un lugar seguro

- Guarde las piezas que no utilice en lugar cerra- do y seco, fuera del alcance de los niños.

6. No sobrecargue la herramienta

- Trabajará de forma mejor y más segura si lo hace con la potencia indicada.

7. Utilice la herramienta adecuada

- No utilice herramientas o aparatos que no pue- dan resistir trabajos pesados. No use herramientas para fines o trabajos para los que no sean adecuadas.

8. Póngase ropa de trabajo adecuada

- No lleve ropa holgada ni joyas mientras trabaja. Estas podrían engancharse en las piezas móvi- les de la herramienta. Si trabaja al aire libre es recomendable llevar guantes de goma y zapatos de suela antideslizante. Póngase una redecilla para el pelo si tiene el pelo largo.

9. Utilice gafas de protección

- Utilice una mascarilla si realiza trabajos en los que se produzca mucho polvo.

10. No utilice el cable de forma inapropiada

- No sostenga la herramienta por el cable, y no lo utilice para tirar del enchufe. Protéjalo del calor, del aceite y de superficies cortantes.

11. No extienda excesivamente su radio de

acción - Evite una posición corporal inadecuada. Adopte una posición segura y mantenga en todo momento el equilibrio.

12. Lleve a cabo un mantenimiento cuidadoso de

la herramienta. - Conserve la herramienta limpia y afilada para realizar un buen trabajo de forma segura. Respete las disposiciones de mantenimiento y las instrucciones en cuanto al cambio de herra- mienta. Controle regularmente el enchufe y el cable, y haga que un especialista reconocido los sustituya en caso de que estos hayan sufrido algún daño. Controle las alargaderas regular- mente y sustituya aquellas que estén dañadas. Mantenga las empuñaduras secas, sin aceite y grasa.

13. Retire el enchufe de la toma de corriente

- Siempre que no utilice la máquina, antes de cualquier mantenimiento y mientras cambia pie- zas en la máquina como, por ejemplo, hojas de sierra, taladros y todo tipo de herramientas.

14. No deje ninguna llave puesta

- Compruebe antes de conectar la máquina que ha quitado las llaves y las herramientas de ajuste de la misma.

15. Evite una puesta en marcha de la máquina no

intencionada - No transporte ninguna herramienta dejando el dedo puesto en el interruptor si está conectada a la red eléctrica. Asegúrese de que el interruptor está desconectado antes de enchufar la máqui- na.

16. Alargaderas en el exterior

- Si trabaja al aire libre, utilice sólo alargaderas homologadas a tal efecto y correspondientemen- te identificadas.

17. Esté constantemente atento

- Observe atentamente su trabajo. Actúe de forma razonable. No utilice la herramienta cuan- do no esté concentrado.

18. Compruebe si el aparato ha sufrido daños

- Compruebe cuidadosamente que los dispositi- vos de protección o partes ligeramente dañadas funcionan de forma adecuada y según las nor- mas antes de seguir utilizando el aparato. Compruebe si las piezas móviles funcionan cor- rectamente, sin atascarse o si hay piezas daña- das. Todas las piezas deben montarse de forma correcta para garantizar un funcionamiento ópti- mo. Anleitung TCH 550 05.12.2002 21:15 Uhr Seite 1819

Las piezas o dispositivos de protección dañados se deben reparar o sustituir en un taller de asistencia técnica al cliente, a menos que en el manual de instrucciones se indique otra cosa. Los interruptores averiados deben sustituirse en un taller de asistencia técnica al cliente. No utili- ce herramientas en las que el interruptor no fun- ciona.

- Por su propia seguridad, utilice sólo los acceso- rios o piezas de recambio que se indican en el manual de instrucciones o las recomendadas o indicadas por el fabricante de la herramienta. El uso de otros accesorios o piezas de recambio no recomendadas en el manual de instrucciones o en el catálogo puede provocar riesgo de daños personales.

20. Las reparaciones deben correr a cargo de un

electricista especializado Esta herramienta eléctrica cumple las normas de seguridad en vigor. Las reparaciones sólo puede llevarlas a cabo un electricista especializado, ya que de otro modo el operario podría sufrir algún accidente.

- El ruido de esta herramienta eléctrica se mide según la norma ISO 3744, NFS 31-031 (84/537 EWG). El ruido en la zona de trabajo puede sobrepasar los 85 dB (A). En este caso, se deben tomar medidas de insonorización para el operario. Guarde las instrucciones de seguridad en lugar seguro. Instrucciones de seguridad Le rogamos lea y siga atentamente el manual y las instrucciones de seguridad.

1.1 Es preciso retirar el enchufe antes de llevar a

cabo cualquier trabajo en las tijeras recortase- tos como, por ejemplo, en caso de - deterioro del cable - limpieza de cuchillas - revisión en caso de avería - limpieza y mantenimiento - dejarla en un lugar donde no pueda controlarla

1.2 ¡La máquina puede provocar lesiones serias!

Lea atentamente el manual de instrucciones para una correcta manipulación, preparación, reparación, arranque y parada de la máquina, familiarícese con todos las piezas de ajuste y el uso adecuado de la máquina.

1.3 Solo se manejarán las tijeras recortasetos sujet-

ándolas con ambas manos.

1.4 Mantenga una posición segura al trabajar con

las tijeras recortasetos y utilice calzado resi- stente.

1.5 No pode bajo la lluvia o en setos húmedos y no

deje el aparato al aire libre. El aparato no podrá emplearse mientras esté húmedo.

1.6 Se aconseja utilizar gafas protectoras, así como

protección para el oído cuando se pode.

1.7 Póngase ropa de trabajo adecuada como, por

ejemplo, guantes de goma, calzado antides- lizante y evite la ropa holgada. Si tiene el cabel- lo largo, recójaselo con una redecilla.

1.8 Evite trabajar en una postura inadecuada, ase-

gurándose de mantener una posición estable, sobre todo, cuando se utilicen escaleras y esca- lones.

1.9 Mantenga una distancia prudencial de la herra-

mienta con respecto al cuerpo cuando trabaje.

1.10 Asegúrese de que no se encuentren personas

ni animales en la zona de trabajo ni en el radio de alcance.

1.11 Sujete siempre las tijeras recortasetos por la

1.12 Mantenga el cable alejado de la zona de corte

1.13 Antes de su uso, es preciso comprobar que el

cable conector no presente signos de envejeci- miento o deterioro.

1.14 Solo se utilizarán las tijeras recortasetos si el

cable conector se encuentra en perfecto esta- do.

1.15 No tire del cable para desenchufar el aparato.

No sostenga el aparato por el cable. Evite por todos los medios cualquier posible deterioro del cable.

1.16 Proteja el cable del calor, sustancias corrosivas

y cantos vivos. Cambie inmediatamente el cable deteriorado.

1.17 Se ha de comprobar regularmente que el dispo-

sitivo de corte no presente daños y, en caso de que sea necesario, lleve a reparar la herramien- ta a un taller especializado o a un servicio de asistencia técnica ISC.

1.18 Si se bloquea el dispositivo de corte, por ej.,

debido a ramas gruesas, etc., las tijeras recorta- setos han de ser puestas inmediatamente fuera de servicio y se han de desenchufar para poder eliminar la causa por la que se produjo el blo- queo.

1.19 Mantenga el aparato en lugar seco y seguro,

así como fuera del alcance de los niños.

1.20 Siempre que se transporte y guarde el dispositi-

1.21 Evite una sobrecarga de la herramienta y el uso

inadecuado de la misma, es decir, las tijeras recortasetos sólo se utilizarán para recortar setos, matorrales y plantas.

1.22 Utilice únicamente cables y conectores homolo-

gados para el uso al aire libre; - Cable de cone- xión HO7RN-F 2x1,0 con clavija perfilada incor- porada. - Alargadera HO7RN-F 3G1,5 con empalme y enchufe con tomatierra a prueba de salpicadu- ras. - Se recomienda la utilización de un dispositivo pro- tector de corriente de fuga o un interruptor de corriente de defecto para manejar herramientas eléctricas. ¡No dude en consultar a un electrici- sta profesional!

1.23 Las tijeras recortasetos han de ser sometidas

periódicamente a revisión y mantenimiento. Las cuchillas deterioradas se han de sustituir siemp- re de dos en dos. Si el aparato sufre deterioros por caída o golpe, es indispensable que sea revisado por un profesional.

1.24 Lleve a cabo un cuidado y mantenimiento ade-

cuado de la herramienta. Mantenga la herra- mienta afilada y limpia para poder trabajar de forma correcta y segura. Observe y siga las instrucciones para el mantenimiento y cuidado de la herramienta.

1.25 Según las disposiciones de las mutuas perti-

nentes en materia de previsión contra acciden- tes, sólo las personas mayores de 17 años están autorizadas a utilizar tijeras recortasetos eléctricas. Las personas mayores de 16 años están autorizadas a utilizarlas bajo la supervi- sión de adultos.

1.26 No utilice la máquina con un dispositivo de corte

deteriorado o excesivamente gastado.

1.27 Familiarícese con el entorno y tenga en cuenta

los posibles peligros que quizás no oiga debido al ruido que emite la máquina.

1.28 Es preciso evitar el uso de las tijeras recortase-

tos cuando se encuentren personas y, en parti- cular, niños en las inmediaciones.

1.29 Los niños no deben utilizar las tijeras

1.30 El ruido en la zona de trabajo puede sobrepasar

los 85 dB (A). En este caso, se deben tomar medidas de protección contra el ruido para el operario. El ruido de esta herramienta eléctrica se mide según la norma IEC 59 CO 11; IEC

1.31 Las vibraciones emitidas por la empuñadura se

han determinado según la EN 50144-2-15.

2. Descripción del aparato (véase la

2. Protector de manos

3. Empuñadura guía con interruptor

4. Empuñadura con interruptor

¡Atención! Las tijeras recortasetos no deben emplearse, bajo ningún pretexto, sin protección para las manos.

3. Montaje del protector de manos

Proceda al montaje del protector de manos adjunto (fig. 1 / pos. 2) como se indica en la figura 2 y fíjelo con los tornillos que se incluyen.

4. Explicación de la placa de indica-

2. Deberá protegerse de la lluvia y de la humedad.

3. Lea las instrucciones de uso antes de la puesta

4. Póngase protección para los oídos y para la

5. Retire inmediatamente el enchufe de la red si el

cable se encuentra dañado o cortado.

5. Características técnicas

Conexión a la red 230V ~ 50 Hz Consumo 550 W Longitud de corte 500 mm Longitud de la lama 565 mm Distancia entre dientes 20 mm Cortes 3400/min Nivel de potencia acústica LWA (2000/14 EG) 93 dB(A) Nivel de presión acústica LPA 87 dB(A) Vibración aw 3,6 m/s

6. Conexión a la red

La máquina solo puede funcionar con corriente alter- na monofásica a una tensión de 230V 50Hz. Esta máquina a prueba de sacudidas eléctricas puede ser conectada a enchufes sin puesta a tierra. Antes de la puesta en marcha, cerciórese de que la tensión de red coincida con la tensión de servicio indicada en la placa de potencia del motor.

7. Puesta en marcha y manejo

¡Atención! Las tijeras recortasetos han sido diseña- das para la poda de setos, arbustos y matorrales. Cualquier otra utilización que difiera de las que se autorizan expresamente en este manual puede pro- vocar el deterioro de las tijeras recortasetos y repre- sentar un serio peligro para el usuario. Las tijeras recortasetos están provistas de un interruptor de seguridad bimanual. Sólo funciona si se aprieta con una mano el interruptor de la empuñadura delantera (fig. 1/pos. 3) y al mismo tiempo, con la otra, el inter- ruptor de la empuñadura trasera (fig. 1/pos. 4). Si se suelta uno de los elementos de conexión, las cuchil- las de corte se detienen. Tenga en cuenta la marcha en inercia de las cuchillas de corte. - Por favor, le rogamos compruebe la funcionali- dad de las cuchillas de corte. Las cuchillas de corte bilateral marchan contrapuestas, garan- tizando una elevada potencia de corte y un fun- cionamiento silencioso. - Antes de utilizarla, fije la alargadera en el corre- spondiente soporte para el cable (véase fig. 4) - Para el uso al aire libre se han de utilizar las alar- gaderas homologadas a tal efecto.

8. Instrucciones relativas al trabajo

Además de setos, también se pueden emplear las tijeras para el recortar matorrales y arbustos. Para alcanzar una óptima potencia de corte, las tijeras recortasetos se han de utilizar de forma que los dientes de las cuchillas se orienten con un ángulo aprox. de 15° respecto del seto. (Véase la figura 5) Las cuchillas contrapuestas de corte bilateral permiten cortar en ambas direcciones. (Véase la figura 6) Para alcanzar una altura uniforme del seto, se recomienda tensar un hilo que sirva de referen- cia a lo largo del borde del seto. Se cortarán las ramas que sobresalgan. (Véase la figura 7) Los laterales de un seto se recortarán con movi- mientos en forma de arco desde abajo hacia arri- ba. (Véase la figura 8)

9. Mantenimiento y cuidados

Antes de limpiar o dejar la máquina, apáguela y desenchúfela. Para obtener en todo momento un óptimo rendi- miento, se han de limpiar y lubricar las cuchillas con regularidad. Elimine con un cepillo los restos acumulados y aplique una fina película de aceite. (Véase la figura 9) Utilice aceites biodegradables. Limpie la carcasa y las piezas de plástico con un producto de limpieza convencional suave y un paño húmedo. No utilice ni sustancias corrosivas ni disolventes para la limpieza. Es imprescindible evitar que el agua penetre en el aparato. La funda que se incluye en el volumen de entre- ga puede ser montada en la pared. De este modo, las tijeras recortasetos pueden ser guardadas de forma adecuada.

El aparato no funciona: Asegúrese de que el cable de conexión esté conectado debidamente y compruebe los fusibles de la red. En caso de que el aparato no funcione a pesar de haber tensión, envíelo a la dirección indicada del servicio de asistencia técnica.

11. Eliminación de residuos

¡Atención! Las tijeras recortasetos y sus accesorios se compo- nen de diversos materiales como, por ej., metal y plástico. Deposite las piezas defectuosas en un contenedor destinado a residuos industriales. Infórmese en el organismo responsable al respecto en su municipio o en establecimientos especializados. Anleitung TCH 550 05.12.2002 21:15 Uhr Seite 2122
