GTMM10 - Detector TOP CRAFT - Gratis gebruiksaanwijzing en handleiding

Producttype	Multifunctionele detector (hout, metaal, spanningvoerende kabels)
Merk	TOP CRAFT
Model	GTMM10
Voeding	1 batterij 9 V type 6F22
Stroomverbruik	15 mA
Omgevingstemperatuur	0 °C tot 40 °C
Detectiemodi	STUD (hout), METAL (metaal), DEEP (diepte), AC (spanningvoerende kabels)
Max. detectiediepte STUD	19 mm
Max. detectiediepte METAL	30 mm
Max. detectiediepte AC	50 mm
Max. detectiediepte DEEP	38 mm
Weergave	LCD-scherm met balken en symbolen
Geluidssignaal	Ja, om de aanwezigheid van een object aan te geven
Kalibratie	Handmatig, voor elke zoekopdracht en na 60 s
Automatische uitschakeling	Na 60 seconden inactiviteit
Inhoud verpakking	Apparaat, batterij 9 V, gebruiksaanwijzing
Onderhoud	Reinigen met een droge of licht vochtige doek
Garantie	3 jaar (behalve bij oneigenlijk gebruik)
Reparaties	Door een gespecialiseerde technicus
Gebruik	Privé, niet professioneel
Afvoeren	Niet bij het huisvuil gooien; batterijen recyclen

Veelgestelde vragen - GTMM10 TOP CRAFT

Hoe zet ik de GTMM10-detector aan?

Druk op de ON/OFF-knop om het apparaat in of uit te schakelen. Automatische uitschakeling vindt plaats na 60 seconden inactiviteit.

Hoe kalibreer ik het apparaat voor een detectie?

Plaats het apparaat tegen het te onderzoeken oppervlak, op een plek waar geen object wordt vermoed. Houd de kalibratieknop ingedrukt zonder het apparaat te bewegen. Drie korte piepjes bevestigen het succes. Houd daarna de knop ingedrukt om met de zoekopdracht te beginnen.

Welke detectiemodi zijn beschikbaar en hoe selecteer ik ze?

Druk op de MODE-knop om door de modi te bladeren: STUD (hout/balken), METAL (metaal), DEEP (max. diepte 38 mm voor hout en metaal), AC (spanningvoerende elektriciteitskabels).

Hoe interpreteer ik de weergave en het geluidssignaal?

Het scherm toont balken die toenemen naarmate het apparaat het object nadert. Een volle balk met een continu hoge toon geeft aan dat het object is gedetecteerd. Het bliksemsymbool in de AC-modus geeft een spanningvoerende kabel aan.

Waarom detecteert het apparaat niets?

Controleer de batterij (batterij bijna leeg symbool), de diepte van het object, de dikte van de muur, de aanwezigheid van metalen bekleding of vocht. Voer een correcte kalibratie uit en veeg langzaam. Test op een bekend object.

Welke batterij gebruiken en hoe plaats ik deze?

Gebruik een blokbatterij 9 V type 6F22. Open het compartiment, sluit de connector aan met inachtneming van de polariteit en sluit deze.

Kan ik het apparaat gebruiken om spanningvoerende kabels op te sporen?

Ja, in de AC-modus. Het apparaat detecteert spanningvoerende kabels tot 50 mm diepte. Er verschijnt een bliksemsymbool. Let op: niet gebruiken om spanning te meten of op niet-geïsoleerde kabels.

Hoe reinig ik de GTMM10-detector?

Reinig het apparaat met een droge of licht vochtige doek. Gebruik geen schurende middelen. Het apparaat heeft geen verder onderhoud nodig.

Wat te doen bij een storing?

Neem telefonisch contact op met de klantenservice voordat u het apparaat opstuurt. De garantie van 3 jaar dekt geen schade als gevolg van oneigenlijk gebruik of ongeautoriseerde reparaties. Bewaar het aankoopbewijs.

Hoe voer ik het apparaat af aan het einde van zijn levensduur?

Gooi het apparaat niet bij het huisvuil. Verwijder de batterij en lever deze in bij een geschikt inzamelpunt. Het apparaat zelf moet worden ingeleverd bij een recyclingcentrum of uw milieustraat.

GEBRUIKSAANWIJZING GTMM10 TOP CRAFT

Onderdelen + bedieningselementen 9

Batterij inzetten 10

Bediening 10

- Het apparaat aan- en uitschakelen 10

- Verborgen objecten opsporen 11

- Modus uitkiezen 12

- Apparaat kalibreren 13

- Het verborgen object zoeken of de positie ervan bepalen 14

Reiniging 17

Opbergen 18

Afvoer 18

Conformiteitsverklaring 18

Garantie-voorwaarden 51

Garantiebewijs....55

Als het apparaat niet overeenkomstig deze gebruiksaanwijzing gebruikt wordt, kan de voorzie- ne bescherming negatief beïnvloed worden. Bewaar deze handleiding en geef deze door aan andere gebruikers.

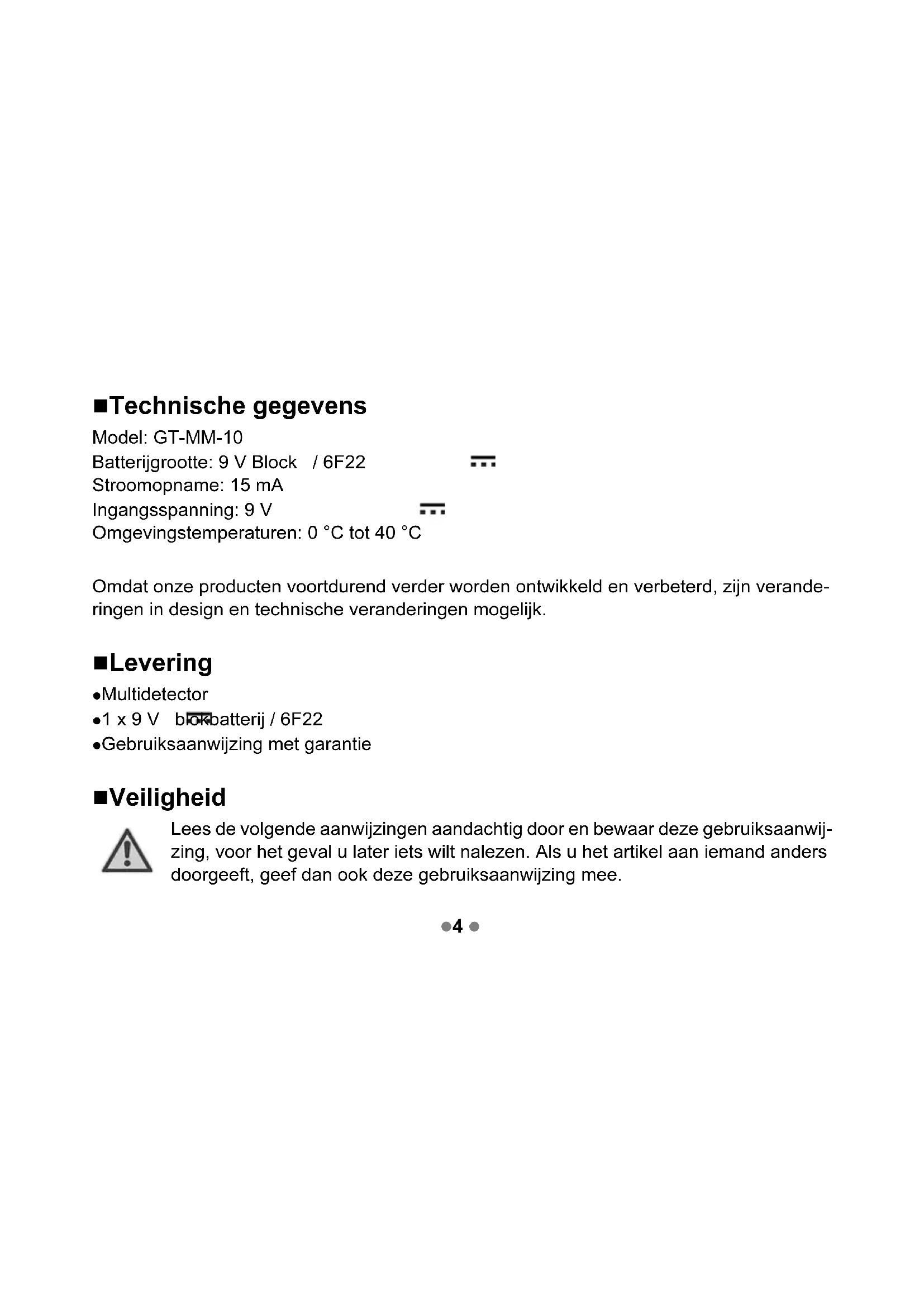

■Technische gegevens

Model: GT-MM-10

Batterijgrootte: 9 V Block / 6F22

Stroomopname: 15 mA

Ingangsspanning: 9 V

Omgevingstemperaturen: 0 °C tot 40 °C

Omdat onze producten voortdurend verder worden ontwikkeld en verbeterd, zijn veranderingen in design en technische veranderingen mogelijk.

■Levering

• Multidetector
• 1 x 9 V blokbatterij / 6F22
  -Gebruiksaanwijzing met garantie

■Veiligheid

Lees de volgende aanwijzingen aandachtig door en bewaar deze gebruiksaanwijzing, voor het geval u later iets wilt nalezen. Als u het artikel aan iemand anders doorgeeft, geef dan ook deze gebruiksaanwijzing mee.

Waarschuwing!

- Bij het gebruik van op batterijen aangedreven apparaten moeten ter bescherming tegen brandgevaar en tevens tegen lichamelijk letsel en zaakschade enkele fundamentele veiligheidsmaatregelen, inclusief de volgende voorschriften worden nageleefd.

Houd uw werkruimte in orde!

- Wanorde in de werkruimte leidt tot ongevalsrisico's.

Houd rekening met omgevingsinvloeden!

• Stel het apparaat niet bloot aan regen. Gebruik het apparaat niet in een vochtige of natte omgeving.
• Dit apparaat is niet bedoeld om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vermogens of een gebrek aan ervaring en/of gebrek aan kennis, tenzij iemand die verantwoordelijk is voor hun veiligheid toezicht houdt, of wanneer deze hun aanwijzingen heeft gegeven, hoe het apparaat moet worden gebruiken.
• Er moet toezicht zijn op kinderen, om te garanderen, dat ze niet met het apparaat spelen.
• Bewaar het verpakkingsmateriaal buiten de reikwijdte van kinderen. Er bestaat verstikkingesgevaar.

Waarschuwing!

- Gebruik het meetapparaat alleen voor werkzaamheden die overeenkomen met het voorgeschreven gebruik, zoals ze in de handleiding zijn beschreven.

Controleer uw apparaat op beschadigingen!

- Controleer het apparaat voor het werk op beschadigingen.

- Controleer of het apparaat naar behoren zal functioneren. Gebruik het apparaat niet, als enig onderdeel defect is.

Bewaar uw apparaten op een veilige plaats!

- Ongebruikte apparaten en batterijen moeten op een droge plaats worden bewaard die niet bereikbaar is voor kinderen.

Reparaties

- Dit apparaat beantwoordt aan de betreffende veiligheidsvoorschriften. Reparaties mogen alleen door bevoegde vakmensen en met originele reserveonderdelen worden uitgevoerd, anders bestaat er mogelijk gevaar voor ongelukken voor de gebruiker.

Extra instructies voor de batterijen

- Batterijen en accu's mogen niet in het huisvuil! Elke verbruiker is wettelijk verplicht, batterijen en accu's bij een inzamelplaats in zijn gemeente, zijn wijk of in de handel af te geven.

• Probeer geen batterijen op te laden, die daar niet geschikt voor zijn. De batterijen kunnen exploderen.
• Bewaar batterijen buiten de reikwijdte van kinderen. Er bestaat verstikkingsgevaar.
• Let bij het plaatsen van de batterijen op de polariteit.
• Batterijen kunnen leeglopen. Reinig de contacten van het apparaat en de batterij voordat u nieuwe batterijen plaatst.
• De batterijen niet blootstellen aan buitengewone omstandigheden, bijv. op radiatoren of in directe zonnestraling! Verhoogd leeglooprisico!
• Haal batterijen niet uit elkaar. Aanraking van de onderdelen kan leiden tot personenschade of brand.
• Als er vloeistof op de batterij aanwezig is, maakt u deze met een doek voorzichtig schoon. Vermijd aanraking met de huid.
• Haal de batterij uit het meetapparaat als het langere tijd niet gebruikt wordt.

Extra veiligheidsaanwijzingen voor buis- en stroomleidingdetectoren

• Gebruik het gereedschap niet, om wisselspanning in niet geïsoleerde resp. vrij liggende leidingen vast te stellen.
• Gebruik het apparaat niet als vervanging voor een voltmeter.
• Het moet u duidelijk zijn, dat het apparaat misschien niet altijd alle pijpen en leidingen goed herkent.

- De volgende omstandigheden kunnen onnauwkeurige resultaten veroorzaken:

– Zwakke batterij
– Dikke wanden met dunne buizen of stroomleidingen
- Zeer dikke wanden
- Zeer diep liggende stroomleidingen of pijpen
- Met metaal beklede wanden
– Zeer vochtige omstandigheden
– Afgeschermde kabels
– Elektrostatische oplading
- Test het apparaat voor het gebruik steeds door
- Een bekende buis resp. een bekende stroomleiding te laten herkennen.
- Informeer in twijfelgevallen altijd bij een erkende aannemer.

Let op!

De multisensor is ontworpen voor gebruik in het privéhuishouden. Voor bedrijfsmatig gebruik in werkplaatsen etc. is deze ongeschikt.

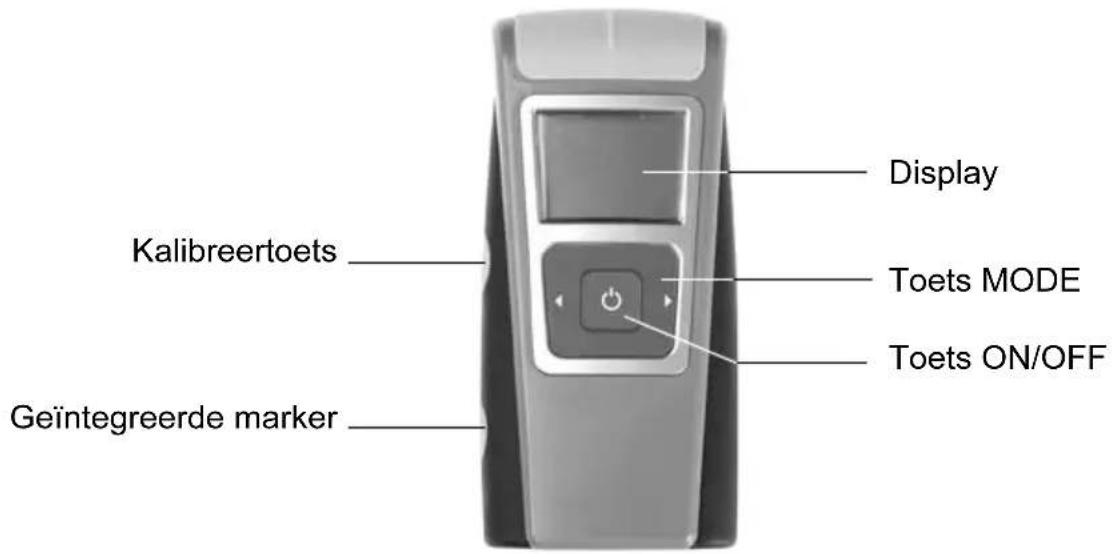

■Onderdelen + bedieningselementen

Kalibreertoets Geïntegreerde marker Display Toets MODE Toets ON/OFF

■Batterij inzetten

U hebt een 9 volt blokbatterij nodig van de grootte 6 F 22 (bij de levering inbegrepen).

1. Open het batterijvakdeksel aan de onderkant van het apparaat. Trek de aansluitschoen iets naar voren en druk de batterij op de aansluitschoen. Houd u daarbij aan de juiste richting van de polen.

2. Plaats de batterij in het batterijvak en sluit het batterijvakdeksel weer.

De batterijtoestandsindicator verschijnt op het display als de batterij moet worden vervangen.

■Bediening

Het apparaat aan- en uitschakelen

Druk op de toets ON/OFF om het apparaat in- en uit te schakelen.

Na 60 seconden zonder invoer schakelt het apparaat automatisch uit.

Verborgen objecten opsporen

Let op!

Om personen- of zaakschades te vermijden, moet het volgende beslist worden nageleefd:

• Balken en draagbalken worden op regelmatige afstanden in het metselwerk geplaatst. Bepaal de afstand tussen de balken of draagbalken, voordat u werkzaamheden aan het muurwerk uitvoert.
• Onregelmatigheden in de afstanden duiden bijvoorbeeld op elektrische leidingen of waterleidingen.
• Afhankelijk van de toestand van de oppervlakken kunnen er meetfouten optreden.
• Als u wat opspoort, moet u steeds controleren of dit eventueel een elektrische leiding is.
• Als het bliksemsymbool op het display verschijnt, betreft het een stroomvoerende elektrische leiding.
• Statische opladingen kunnen het detectiebereik van een elektrische leiding met maximaal 30 cm vergroten.
  – Werk in dit gedeelte niet aan het muurwerk.

– Werkzaamheden in het gebied van elektrische leidingen zijn alleen toegestaan, als voordat het werk begint gewaarborgd is, dat de stroomtoevoer naar de betreffende leidingen onderbroken is.
- Het geregistreerde object kan afhankelijk van de diepte breder of smaller zijn, dan het display aangeeft.
- Markeer steeds het begin en het einde van het object. Het midden tussen de beide markeringen is dan het midden van het object.

U kunt de volgende objecten (materialen) met het apparaat opsporen:

• hout/balken (STUD), maximale plaatsbepalingsdiepte 19 mm
  • metaal (METAL), maximale plaatsbepalingsdiepte 30 mm
• Met de instelling DEEP kunnen bijzonder diep liggende balken/hout en metalen delen worden gepeild (max. plaatsbepalingsdiepte 38 mm)
• elektrische leidingen (AC), maximale plaatsbepalingsdiepte 50 mm

Modus uitkiezen

Druk op de toets MODE om de gewenste modus uit te kiezen STUD > METAL > DEEP > AC

Apparaat kalibreren

Het apparaat moet worden gekalibreerd op de eigenschappen van het lichaam (wand, vloer, plafond:

•voor het begin van elke zoekactie

- regelmatig tijdens een zoekproces (telkens na 60 seconden)

De hernieuwde kalibratie na 60 seconden is nodig, om het optreden van meetfouten te verminderen.

1. Houd het apparaat tegen het oppervlak (kies een plaats, waar zich met grote waarschijnlijkheid geen gezocht object bevindt).
2. Houd de kalibreertoets ingedrukt en beweeg het apparaat niet, 3 korte pieptonen bevestigen de succesvolle kalibratie.
3. Houd de toets nog ingedrukt en start de zoekprocedure.

Tip:

• Tijdens de ijking moet het apparaat rustig gehouden worden en mag het niet worden bewogen.
• Als u te dicht op het object of direct op het hout kalibreert kan de ijking mislukken. Als de ijking mislukt, toont het LCD-scherm het volgende symbool of klinkt er een lange pieptoon.

Dan moet u het apparaat weer opnieuw inschakelen, om de ijking te starten.

Houd het apparaat dit maal enige centimeters verder naar rechts of links van het vorige oppervlak.

Het verborgen object zoeken of de positie ervan bepalen

De zoek- resp. plaatsbepalingsprocedure is in alle 4 modi gelijk en wordt aan de hand van de afbeeldingen verduidelijkt.

Het gevonden object moet steeds twee maal met het apparaat worden overkruist. De overkruising gebeurt hierbij in tegengestelde richtingen.

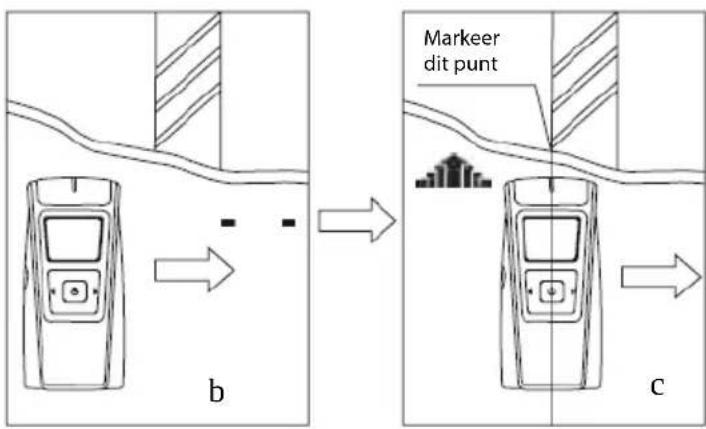

Na de ijking schuift u het apparaat langzaam in horizontale richting langs de wand (zie afbeelding). U mag het apparaat niet optillen of kantelen.

a) Het display geeft alleen de modus aan = geen object in de buurt

Als u het gezochte object nadert, wordt de eerste balk in het LCDscherm opgevuld. Bij een volledig staafdiagram, zet u op dit punt een markering (zie afbeelding).

b c Markeer dit punt

b) Toenemende balkweergave in het display = het apparaat nadert het object
c) Volledige balkweergave in het display met continue pieptoon = het apparaat bevindt zich bij het begin van het object

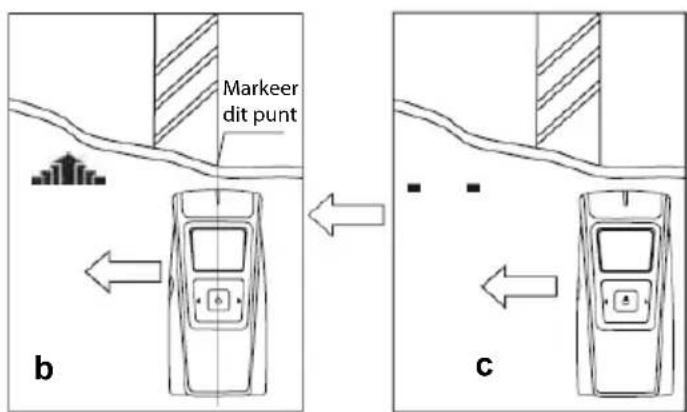

Beweeg het apparaat verder in dezelfde richting tot er geen balken meer op het scherm verschijnen. Dan beweegt. u het apparaat in de tegengestelde richting, om de andere hoek van het voorwerp te markeren. Zet de markering daar, waar het diagram volledig is opgevuld (zie afbeeldingen).

Markeer dit punt b c

Het gezochte object bevindt zich tussen de beide aangegeven markeringen.

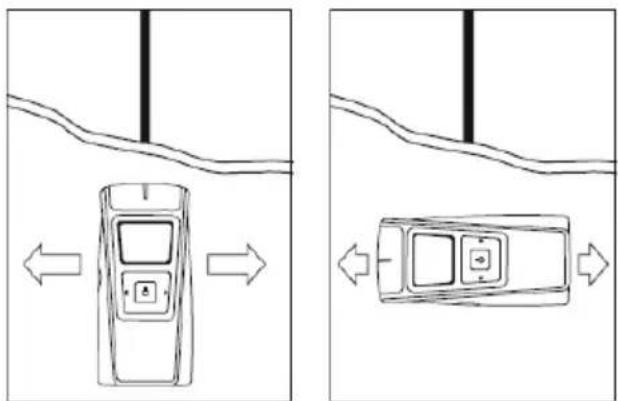

Als u metalen objecten zoekt in de METAL -modus, kan het noodzakelijk zijn het zoekproces in een hoek van 90° te herhalen. Parallel aan het apparaat lopende metalen steunbalken kunnen de sensor in het apparaat storen.

Als er voortdurend maar 1 balk wordt weergegeven, betekent dit niet, dat er een object werd opgespoord.

Alleen als het apparaat volledige balken laat zien en er een continue pieptoon klinkt, kunt u er zeker van zijn, dat u een object hebt opgespoord.

Als er naast de AC -modus en de balk-weergave nog een bliksemsymbool verschijnt, is het gevonden object een stroomvoerende elektrische leiding.

Als u weet, dat op een bepaalde plaats leidingen lopen, maar u deze niet met het apparaat in de AC-modus kunt vinden, gebruikt u de modus METAL. Elektrische leidingen kunnen door metalen bekledingen worden afgeschermd. Dicht bij elkaar lopende balken en stroomvoerende elektrische leidingen kunnen het eenduidige opsporen van de afzonderlijke objecten belemmeren.

Het apparaat meet in de DEEP-modus ook verborgen stijlen, latten en metaal in wanden tot een diepte van 38 mm. Hier wordt de aanwezigheid van stijlen, latten en metaal herkend. Er kan echter geen onderscheid worden gemaakt tussen hout en metaal.

■Reiniging

De multidetector is onderhoudsvrij.

Reinig het apparaat met een droge of licht bevochtigde doek.

■Opbergen

• Bewaar het apparaat op een droge en vorstvrije plaats, buiten het bereik van kinderen.
• Verwijder de batterijen, als u de multidetector gedurende een langere tijd niet gebruikt.

■Afvoer

Sorteer de verpakking voor de afvalverwijdering. Het apparaat mag niet bij het huishoudafval worden verwijderd. Als het apparaat niet meer bruikbaar is, moet u de batterijen uit het apparaat verwijderen. Vraag de verantwoordelijke afvalverwerkingsmaatschappij naar de vereiste maatregelen voor de afvalverwijdering.

Batterijen en accu's horen niet bij het huisvuil. Elke consument is wettelijk verplicht batterijen en accu's bij een inzamelpunt van de gemeente, wijk of in de winkel af te geven. Alle batterijen en accu's kunnen hierdoor op een milieubewuste manier worden verwijderd.

Cd Batterijen en accu's die schadelijke stoffen bevatten, worden aangeduid met dit Hg teken en deze chemische symbolen (Cd voor Cadmium, Hg voor kwikzilver, Pb voor Pb lood).

■Conformiteitsverklaring

De conformiteit van het product met de wettelijk voorgeschreven normen wordt gewaarborgd. De volledige Conformiteitsverklaring vindt u op het internet op www.gt-support.de.

TABLE DES MATIERES

■Garantievoorwaarden

Het door u gekochte product werd met de grootste zorg en onder voortdurende productiebewaking gefabriceerd.

De garantietermijn bedraagt 3 jaar en begint op de dag van aankoop.

1. Mocht het apparaat ondanks zorgvuldige vervaardiging en controleprocedures eens uitvallen, dan neemt u contact op met ons Service Center.
2. Richt u voor alle vragen om nadere inlichtingen en bestellingen van vervangen onderdelen telefonisch tot ons Service Center.
3. We bieden garantie overeenkomstig de wettelijke/landspecifieke bepalingen (bewijs door rekening). Schades, die op natuurlijke slijtage, overbelasting of onjuiste behandeling zijn terug te voeren, blijven van de garantie uitgesloten.

Neem in geval van reclamatie vooraf telefonisch contact op met de service-hotline. Daar zal men u graag omtrent de verdere procedure informeren.

Zend uw artikel NIET ongevraagd in!

Bewaar de kassabon als bewijs voor de aankoop.

Deze garantie geldt niet in geval van schades, die door ongevallen, onjuist gebruik en/of overmacht zijn ontstaan.

In geval van garantie wendt u zich tot onze Service-Hotline:

De garantieclaim vervalt, als blijkt, dat onbevoegden op de een of andere wijze ingrepen aan dit apparaat hebben uitgevoerd.

Mocht het apparaat naar ons serviceadres worden gestuurd, dan moet u erop letten, dat dit gebeurt in een geschikte verpakking. Voor beschadigingen die door het transport zijn ontstaan, zijn wij niet aansprakelijk.

■Conditions de la Garantie

■Garantiebewijs / Carte de Garantie

KNIP DEZE KAART UIT EN LEG BIJ HET APPARAAT.

VEUILLEZ DECOUPER CETTE CARTE ET LA JOINDRE A L'APPAREIL.

Omschrijving van de storing / Indications de dommages :

Verkocht door ALDI-filiaal / Acheté chez :

Koper / Acheteur :

Naam / Nom :

Straat / Rue :

Postcode, plaats / Code postal, lieu :

Handtekening van de koper / Signature :

E46096 AA42/13B

Servicebedrijf / Service après-vente :

3 jaar garantie vanaf de aankoopdatum.

Wanneer gebruik gemaakt wordt van de garantievergoeding moeten in ieder geval het garantiebewijs en het aankoopbewijs bij het defecte apparaat worden gevoegd. Achteraf toegestuurde garantiebewijzen kunnen niet worden erkend.
