GTMM10 - Détecteur TOP CRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur multifonctions (bois, métal, câbles sous tension)
Marque	TOP CRAFT
Modèle	GTMM10
Alimentation	1 pile 9 V type 6F22
Consommation	15 mA
Température ambiante	0 °C à 40 °C
Modes de détection	STUD (bois), METAL (métal), DEEP (profondeur), AC (câbles sous tension)
Profondeur max. détection STUD	19 mm
Profondeur max. détection METAL	30 mm
Profondeur max. détection AC	50 mm
Profondeur max. détection DEEP	38 mm
Affichage	Écran LCD avec barres et symboles
Signalisation sonore	Oui, pour indiquer la présence d'un objet
Calibrage	Manuel, avant chaque recherche et après 60 s
Arrêt automatique	Après 60 secondes d'inactivité
Contenu de l'emballage	Appareil, pile 9 V, mode d'emploi
Entretien	Nettoyer avec un chiffon sec ou légèrement humide
Garantie	3 ans (hors usage inapproprié)
Réparations	Par un technicien spécialiste
Usage	Privé, non professionnel
Élimination	Ne pas jeter aux ordures ménagères ; piles à recycler

FOIRE AUX QUESTIONS - GTMM10 TOP CRAFT

Comment mettre sous tension le détecteur GTMM10 ?

Appuyez sur la touche ON/OFF pour allumer ou éteindre l'appareil. L'arrêt automatique se produit après 60 secondes d'inactivité.

Comment calibrer l'appareil avant une détection ?

Placez l'appareil contre la surface à analyser, à un endroit où aucun objet n'est suspecté. Maintenez la touche d'étalonnage enfoncée sans bouger l'appareil. Trois bips brefs confirment la réussite. Maintenez ensuite la touche enfoncée pour commencer la recherche.

Quels modes de détection sont disponibles et comment les sélectionner ?

Appuyez sur la touche MODE pour faire défiler les modes : STUD (bois/poutres), METAL (métal), DEEP (profondeur max. 38 mm pour bois et métal), AC (câbles électriques sous tension).

Comment interpréter l'affichage et le signal sonore ?

L'écran affiche des barres qui augmentent à mesure que l'appareil s'approche de l'objet. Une barre pleine avec un son aigu continu indique que l'objet est détecté. Le symbole d'éclair en mode AC signale un câble sous tension.

Pourquoi l'appareil ne détecte-t-il rien ?

Vérifiez la pile (symbole de pile faible), la profondeur de l'objet, l'épaisseur du mur, la présence de revêtements métalliques ou d'humidité. Effectuez un calibrage correct et balayez lentement. Testez sur un objet connu.

Quelle pile utiliser et comment l'installer ?

Utilisez une pile bloc 9 V type 6F22. Ouvrez le compartiment, branchez la semelle de connexion en respectant la polarité, puis fermez.

Puis-je utiliser l'appareil pour repérer des câbles sous tension ?

Oui, en mode AC. L'appareil détecte les câbles sous tension jusqu'à 50 mm de profondeur. Un symbole d'éclair s'affiche. Attention : ne pas utiliser pour mesurer la tension ni sur des câbles non isolés.

Comment nettoyer le détecteur GTMM10 ?

Nettoyez l'appareil avec un chiffon sec ou légèrement humide. N'utilisez pas de produits abrasifs. L'appareil ne nécessite pas d'autre maintenance.

Que faire en cas de dysfonctionnement ?

Contactez le service après-vente par téléphone avant tout envoi. La garantie de 3 ans ne couvre pas les dommages dus à une utilisation non conforme ou à des réparations non autorisées. Conservez la preuve d'achat.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Retirez la pile et déposez-la dans un point de collecte adapté. L'appareil lui-même doit être remis à un centre de recyclage ou à votre déchèterie.

MODE D'EMPLOI GTMM10 TOP CRAFT

Appareil de mesure à multi-usages

■Utilisation

■Garantie

Multi-Messgerät

■Bedienung

CE

GT-MM-10

AA42/13B

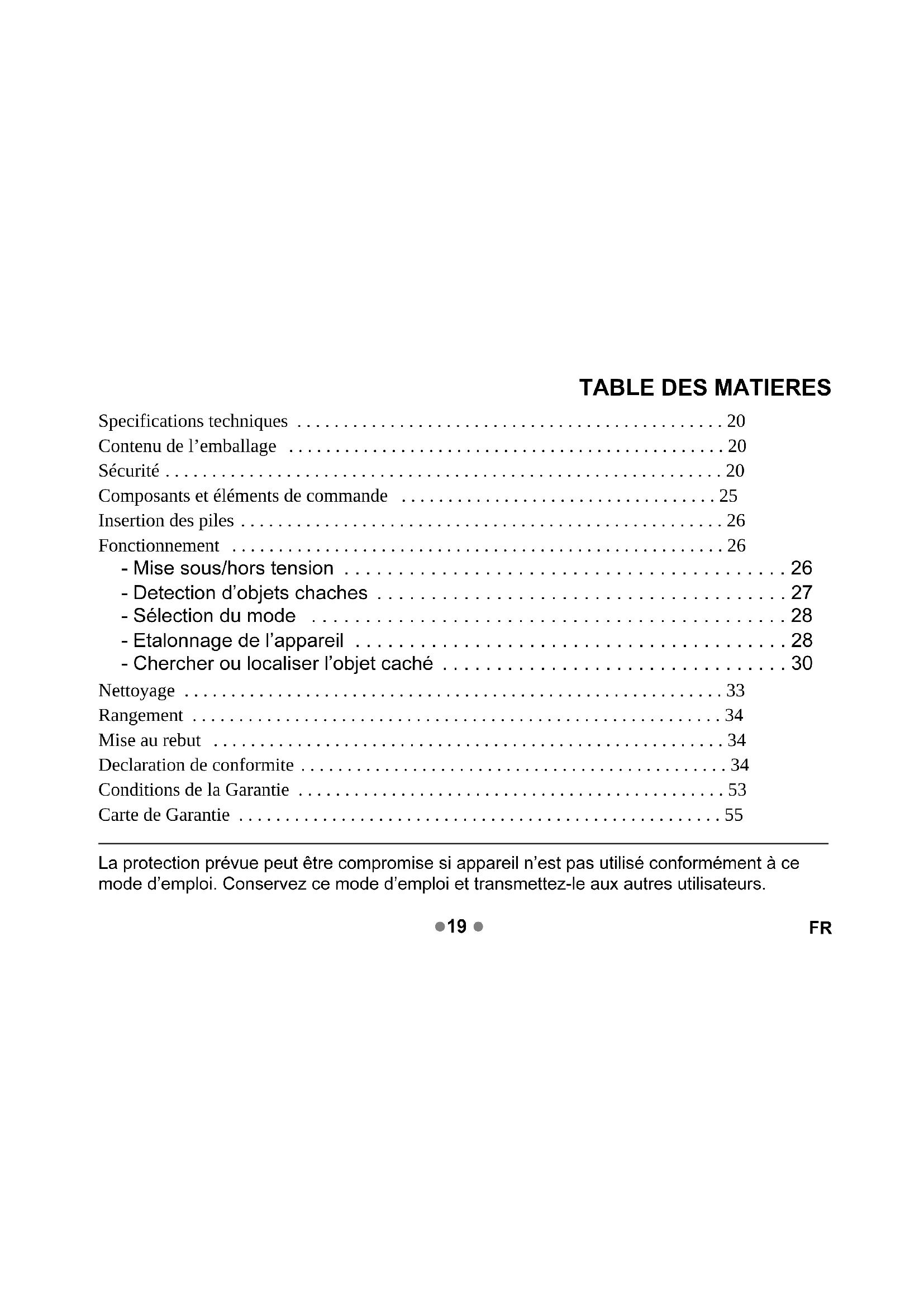

INHOUD

Contenu de l'emballage 20

Sécurité 20

Composants et éléments de commande 25

Insertion des piles 26

Fonctionnement 26

- Mise sous/hors tension 26

- Detection d'objets chaches 27

- Sélection du mode 28

- Etalonnage de l'appareil 28

- Chercher ou localiser l'objet caché .... 30

Nettoyage 33

Rangement 34

Mise au rebut 34

Declaration de conformite 34

Conditions de la Garantie ....53

Carte de Garantie 55

La protection prévue peut être compromise si appareil n'est pas utilisé conformément à ce mode d'emploi. Conservez ce mode d'emploi et transmettez-le aux autres utilisateurs.

Consommation de courant : 15 mA

Tension d'entrée : 9 V

Température ambiante : 0 °C tot 40 °C

Nous faisons en permanence des efforts pour perfectionner et améliorer nos produits, et de ce fait, des modifications techniques ou du design ne sont pas exclues.

■Contenu de l'emballage

• Appareil de mesure à multi-usages
• 1 x 9V phe-bloc / 6F22
• Mode d'emploi

■Sécurité

Lisez attentivement les informations suivantes et conservez cette notice d'utilisation afin de pouvoir relire plus tard encore. Joignez cette notice quand vous transmettez l'appareil à une autre personnemit.

Mise en garde !

- Veuillez observer les mesures de sécurité essentielles y compris les consignes suivantes relatives à la sécurité contre les incendies lors de l'utilisation des appareils actionnés par piles afin d'écarter le risque de dommages personnels et matériels.

Maintenez votre zone de travail en ordre !

- Le désordre dans la zone de travail entraîne un risque d'accidents.

Anticipez les effets de l'environnement !

• N'exposez pas l'appareil à la pluie. N'utilisez jamais l'appareil dans un environnement humide ou mouillé.
• Cet appareil n'est pas destiné à l'utilisation par des personnes avec des capacités physiques, sensorielles ou mentales limitées (y compris les enfants), ni par des personnes qui ont un manque d'expérience et/de savoir sans la surveillance d'une personne compétente ou sans avoir reçu des instructions claires d'une personne compétente à propos de l'utilisation de l'appareil.
• Les enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil.
• Conservez le matériel d'emballage hors de la portée des enfants. Il existe un risque d'étouffement.

Mise en garde !

- Cet appareil de mesure doit être utilisé de manière conforme, décrite dans ce mode d'emploi.

Contrôlez si l'appareil présente des endommagements !

• Contrôlez, avant de prendre l'appareil en service, s'il présente des endommagements.
• Contrôlez d'abord le bon fonctionnement de l'appareil. Avant de le prendre en service. Ne l'utilisez pas si l'une des composantes présente un défaut.

Rangez vos appareils en un endroit sûr !

- Les appareils et piles non utilisés doivent être rangés à un endroit sec et non accessibles aux enfants.

Réparations

- Cet appareil correspond aux régulations de sécurité en vigueur. Les réparations doivent être réalisées par les techniciens spécialistes uniquement à l'aide des pièces originales afin d'écarter le risque d'un accident pour l'utilisateur.

Instructions supplémentaires pour les piles

• Observez la polarité en insérant les piles. Ne court-circuitez pas les piles. Il y a un risque de fuites de liquide de piles.
• Ne tentez pas de rechargez des piles non rechargeables. Elles pourraient exploser.
• Gardez les piles hors de la portée des enfants, ne les jetez pas au feu, ne les court-circuitez pas, ne les démontez pas.

• Ne désassemblez pas les piles. Le contact avec les composants peut provoquer des dommages personnels ou des incendies.

• Ne réchauffez pas les piles, ne les jetez pas au feu. La chaleur dégagée peut provoquer des explosions.

• N'exposez jamais les piles à des conditions extrêmes, par exemple aux radiateurs ou rayons de soleil. Il y a un risque accru d'écoulement !
• Retirez les piles usées sans tarder.
• Elles pourraient écouler. Nettoyez les contacts de l'appareil et des piles avant d'en insérer une nouvelle.
• S'il y a du liquide sur la pile, vous pouvez le nettoyer à l'aide d'un chiffon. Evitez le contact avec la peau.
• Sortez la pile de l'appareil quand vous ne l'utilisez pas pendant une certaine durée.
• Le produit électrolyte écoulant pourrait provoquer des blessures ou des dommages matériels.
• Conservez les piles en un endroit frais et sec, à l'abri des rayons de soleil directs.

Consignes de sécurité supplémentaires pour les détecteurs de tuyaux et conduites de courant

• N'utilisez pas l'outil pour détecter le courant alternatif dans des conduites non isolées ou libres. N'utilisez pas cet appareil en guise de voltmètre.
• N'oubliez pas que l'appareil ne reconnaît éventuellement pas tous les tuyaux et conduites correctement.

• Les conditions suivantes peuvent provoquer des résultats inexacts :

• une pile épuisée
  – des parois épaisses avec des tuyaux ou conduites de courant minces
  – des parois très épaisses
  – des conduites ou tuyaux à une profondeur importante
  – des parois revêtues de métal
  – des conditions très humides
  – des câbles blindés
  – un chargement électrostatique

• testez l'appareil chaque fois avant de l'utiliser en
• détectant un tuyau ou une conduite dont vous connaissez l'emplacement.
• Consultez, en cas de doute, un constructeur en bâtiments compétent.

ATTENTION!

Le multi-capteur est destiné à l'utilisation privée. Il ne convient pas pour l'emploi professionnel dans un atelier, etc.

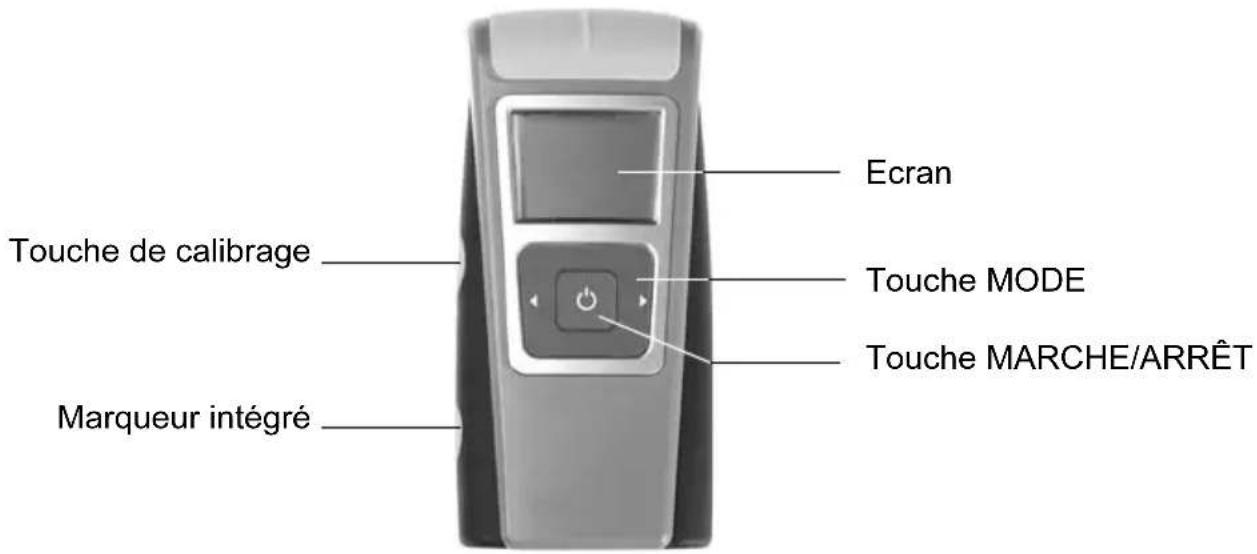

■Composants et éléments de commande

Ecran Touche de calibrage Touche MODE Touche MARCHE/ARRÊT Marqueur intégré

■Insertion des piles

Il vous faut une pile bloc 9 volts type 6 F 22.

1. Ouvrez le compartiment de la pile, retirez la semelle de connexion et pressez la pile avec la polarité correcte sur la semelle. Refermez le compartiment de la pile.

2. L'état de la pile est affiché à l'écran quand il est temps de remplacer la pile.

L'état de la pile est affiché à l'écran quand il est temps de remplacer la pile.

■Fonctionnement

Mise sous/hors tension

Appuyez sur la touche ON/OFF pour mettre l'appareil sous/hors tension. Après 60 secondes sans action, l'appareil s'arrête automatiquement.

ATTENTION!

Prenez les précautions suivantes afin d'écarter le risque de dommages personnels ou matériels :

• Les poutres et montants sont introduits en intervalles réguliers dans les murs maçonnés. Déterminez la distance entre les poutres ou montants avant de débuter les travaux.
• Une distance irrégulière peut indiquer des conduites électriques ou d'eau.
• Des erreurs de mesurage sont possibles selon la finition de la surface.
• Vérifiez s'il s'agit d'une conduite électrique dès que vous constatez un objet.
• Quand le symbole de la foudre s'affiche sur l'écran, il s'agit d'une conduite électrique sous tension.
• Les charges statiques peuvent élargir la portée d'une conduite électrique de 30 cm.
• N'effectuez pas de travaux de maçonnage dans cette zone.

• Les travaux dans une zone comportant des conduites électriques ne sont autorisés qu'après avoir assuré, avant le début des activités, que l'alimentation en courant électrique des conduites en question a été interrompue.

• Selon la profondeur, l'objet dépisté peut être plus large ou plus étroit qu'affiché sur l'écran.

• Marquez toujours les extrémités de l'objet. Le centre entre les deux marquages correspond donc au centre de l'objet.

Avec l'appareil, vous pouvez détecter les objets (matériaux suivants) :

• du bois/ des poutres (STUD), avec une profondeur de localisation maximale de 19mm
• du métal (METAL), profondeur de localisation maximale 30mm
  • des conduites électriques (AC), profondeur de localisation maximale 50mm
• Le paramètre DEEP permet de localiser du bois/des poutres et des pièces métalliques particulièrement profonds (profondeur max. de localisation 38 mm)

Sélection du mode

Appuyez sur la touche MODE pour sélectionner le mode STUD > METAL > DEEP > AC

Etalonnage de l'appareil

L'appareil doit être étalonné en fonction du corps (mur, plancher, plafond) :

- Chaque fois avant la recherche

- À intervalles réguliers pendant la recherche (après 60 secondes)

Il est nécessaire d'étalonner à nouveau après 60 secondes afin de réduire la production d'erreurs de mesure.

1. Tenir l'appareil contre la surface (sélectionner l'endroit tel qu'il soit peu probable que l'objet recherché s'y trouve)
2. Maintenir la touche d'étalonnage enfoncée, ne pas bouger l'appareil ; la réussite de l'étalonnage est confirmée par 3 bibs brefs.
3. Maintenir la touche enfoncée et lancer la recherche.

Information :

• L'appareil ne doit pas bouger durant le calibrage.
• Si vous calibrez trop proche de l'objet ou directement sur le bois, le calibrage ne réussit éventuellement pas. Dans ce cas, l'écran LCD affiche le symbole suivant : ou un son aigu plus long est émis.

Le cas échéant, vous devrez redémarrer l'appareil afin de lancer le calibrage à nouveau.

Gardez cette fois l'appareil quelques centimètres plus à droite ou à gauche de la surface précédente.

Chercher ou localiser l'objet caché

La recherche ou la localisation est la même pour les 4 modes, et est expliquée à l'aide des illustrations.

Passez toujours deux fois avec l'appareil sur l'objet trouvé. Les passages doivent être effectués en sens opposés. Après le calibrage, glissez l'appareil lentement le long du mur en direction horizontale (voir l'illustration).

Ne soulevez pas l'appareil, ne le basculez pas.

a) L'écran affiche seulement le mode = aucun objet en proximité

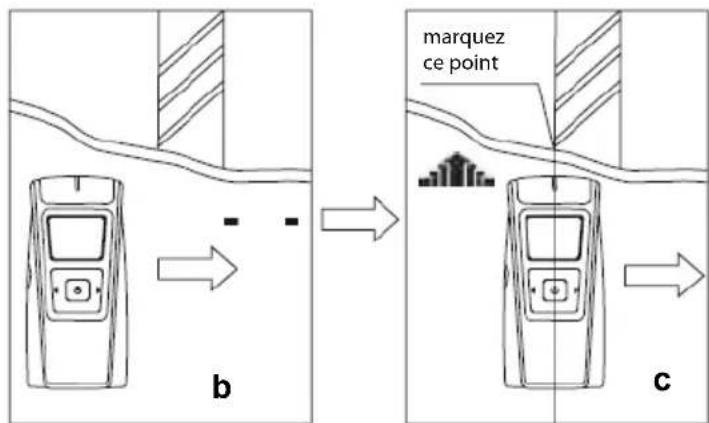

Quand vous vous approchez de l'objet recherché, les premières barres sont remplies sur l'écran LCD. Lorsque les barres sont complètes, vous pouvez marquez le point (voir l'illustration).

b marquez ce point c

b) Lorsque l'appareil se rapproche de l'objet, la barre s'accroît sur l'écran c) Une barre pleine sur l'écran avec un son aigu permanent = l'appareil se trouve au début de l'objet

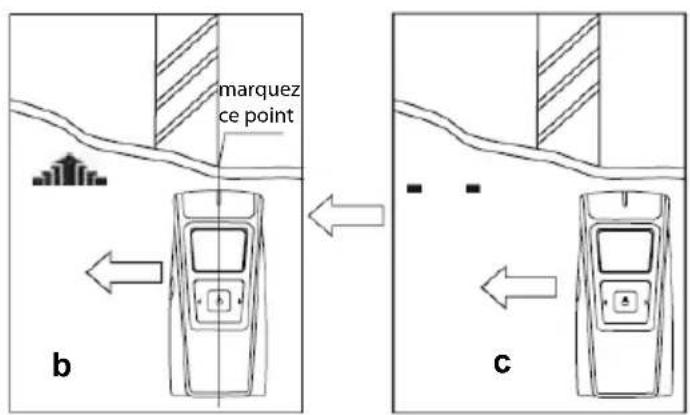

Bougez l'appareil dans la même direction jusqu'à ce que ne voyiez plus aucune barre sur l'écran. Bougez ensuite l'appareil dans le sens opposé pour marquer l'autre extrémité de l'objet. Posez la marque au point où la batte est complète (voir les illustrations).

marquez ce point b c

L'objet recherché se trouve entre les deux marques.

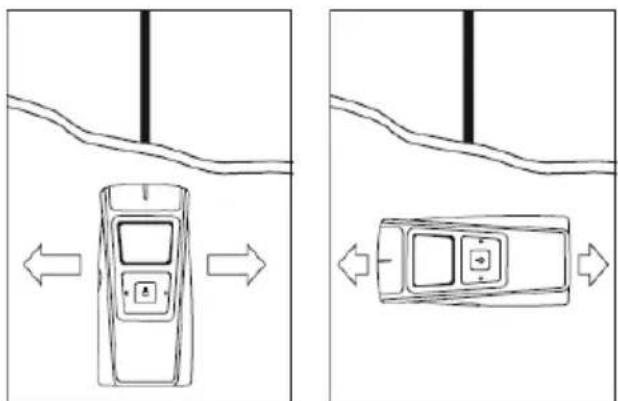

Si vous cherchez des objets métalliques en mode METAL, vous devez éventuellement répéter la recherche avec l'appareil tourné de 90°. Des renforcements en métal posés parallèlement au trajet de l'appareil pourrait déranger le capteur de l'appareil.

Une seule barre affichée en permanence ne signifie pas qu'un objet ait été détecté.

Vous ne pouvez être sûr d'avoir détecté un objet que si l'appareil affiche des barres pleines et qu'un signal sonore est émis en permanence.

Si le symbole de la foudre est affiché en addition au mode AC, l'objet détecté est une conduite électrique sous tension.

Si vous avez que les conduites sont posées à un certain endroit, mais vous ne les trouvez pas en mode AC avec l'appareil, vous pouvez passer en mode METAL. Les conduites électriques peuvent être blindées par des caches métalliques. Les poutres rapprochées et conduites électriques sous tension peuvent empêcher la détection précise des objets isolés.

L'appareil mesure également des montants, lattes et objets métalliques cachés dans les murs jusqu'à une profondeur de 38 mm en mode DEEP. Vous constaterez ainsi la présence de montants, lattes et objets métalliques. Mais il ne sera pas possible de distinguer entre métal et bois.

■Nettoyage

Le multi-capteur ne demande aucune maintenance.

Nettoyez l'appareil à l'aide d'un chiffon sec ou légèrement humidifié.

■Rangement

• Conservez l'appareil en un endroit sec et à l'abri du gel, hors de la portée des enfants.
• Sortez les piles de l'appareil si vous ne l'utilisez pas pendant une certaine durée.

■Mise au rebut

Eliminez l'emballage de manière conforme. L'appareil ne doit pas être éliminé avec les ordures ménagères. Si l'appareil ne peut plus être utilisé retirez les piles de l'appareil. Demandez au service d'élimination des déchets compétent quelles sont les mesures nécessaires pour l'élimination.

Les piles et accumulateurs n'ont rien à faire dans les ordures ménagères. Chaque consommateur est légalement tenu de remettre les piles à un lieu de collecte de sa commune, de son quartier ou dans un commerce. Ainsi, tous les piles et accumulateurs peuvent être traités de manière respectueuse de l'environnement.

Cd Hg Pb

Les piles et accumulateurs qui contiennent des substances nocives sont désignées par ce signe et des symboles chimiques (Cd pour cadmium, Hg pour mercure, Pb pour plomb).

■Declaration de conformite

La conformité de ce produit avec les normes prévues par la loi est garantie. Vous trouverez la déclaration de conformité complète sur Internet sous www.gt-support.de.

INHALTSVERZEICHNIS

Technische Daten 36

Lieferumfang 36

Sicherheit 36

Le produit que vous venez d'acheter a été fabriqué soigneusement et sous surveillance constante.

La période de garantie a une durée de 3 ans à compter de la date d'achat.

1. Au cas où l'appareil devait présenter un dysfonctionnement malgré les processus de fabrication et de contrôle très élaborés, nous vous prions de vous adresser à notre hotline du service aprèsvente.
2. Pour toutes les questions et commandes de pièces de rechange, veuillez vous adresser par téléphone à notre centre de service après-vente.
3. Notre garantie correspond aux dispositions légales spécifiques des pay d'achat (selon justificatif / facture ou bon de livraison).

Les endommagements dûs à l'usure habituelle, la surcharge ou l'utilisation non conforme sont exclus de la garantie.

Dans le cas d'une réclamation veuillez contacter notre hotline de service après-vente au préalable par téléphone. Là, on est bien disposé à vous renseigner sur la suite du procédé.

S'il vous plaît, n'envoyez pas votre article sans appel !

Veuillez conserver le bon de caisse comme justificatif d'achat.

Cette garantie ne couvre pas les dommages dûs à un accident, une utilisation non conforme et à la force majeure.

Pour le cas de garantie, veuillez vous adresser à notre hotline de service après-vente:

La garantie devient nulle en cas d'interventions sur l'appareil effectuées des personnes non compétentes.

Si vous devez envoyer votre produit défectueux au service aprèsvente (veuillez contacter le hotline avant), veillez à emballer le produit correctement. Nous n'endossons aucune responsabilité pour les dommages produit lors du transport.

Apparaat / Article : Multidetector / Appareil de mesure à multi-usages GT-MM-10

Telefoon met kengetal / Téléphone avec préfixe :

Garantie 3 ans à compter de la date d'achat.

En cas d'une demande de garantie, l'appareil défectueux doit être accompagné de la carte de garantie et du bon de caisse. Les cartes de garantie expédiées ultérieurement ne sont pas prises en compte.
