| Type de produit | Projecteur LED solaire |
| Marque | Livarno Lux |
| Modèle | Z31999 (HG04465A / HG04465B) |
| Alimentation | Panneau solaire + 3 piles rechargeables Ni-MH AA 1,2 V / 900 mAh (tension de fonctionnement 3,6 V) |
| Nombre de LED | 6 |
| Puissance par LED | 0,5 W |
| Portée du capteur de mouvement | env. 5 - 8 m |
| Angle de détection du capteur | env. 90° |
| Durée d'éclairage après activation | env. 30 secondes |
| Indice de protection | IP44 (étanche aux projections d'eau) |
| Température de fonctionnement | jusqu'à -21 °C |
| Utilisation prévue | Éclairage extérieur sans raccordement électrique, zones extérieures domestiques |
| Montage | Mural avec plaque de montage (et support pour HG04465B) |
| Piles rechargeables incluses | Oui, 3× Ni-MH AA 900 mAh |
| Durée de charge (première charge) | Au moins 1 journée d'ensoleillement constant (été), 2 à 10 jours selon ensoleillement |
| LED remplaçables | Non, non remplaçables (produit à remplacer si LED défectueuses) |
| Garantie | 3 ans |
| Service après-vente France | 0800 919270, owim@lidl.fr |
| Service après-vente Belgique | 070 270 171 (0,15 EUR/min), owim@lidl.be |
| Contenu de la livraison | Projecteur, support de montage (selon modèle), chevilles, vis, mode d'emploi |
| Nettoyage et entretien | Utiliser un chiffon sec non pelucheux, vérifier propreté du capteur et panneau solaire |
| Consignes de sécurité | Ne pas regarder directement les LED, tenir hors de portée des enfants, respecter polarité des piles |
FOIRE AUX QUESTIONS - Z31999 Livarno Lux
Questions des utilisateurs sur Z31999 Livarno Lux
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Projecteur LED au format PDF gratuitement ! Retrouvez votre notice Z31999 - Livarno Lux et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Z31999 de la marque Livarno Lux.
MODE D'EMPLOI Z31999 Livarno Lux
Instructions de montage, d'utilisation et consignes de sécurité
NL BE
LED-SOLARSCHIJNWERPER
FR/BE Instructions de montage, d'utilisation et consignes de sécurité Page 43
Liste des pictogrammes utilisés ..... Page 44
Introduction Page 45
Utilisation conforme aux prescriptions ..... Page 45
Description des pièces ...... Page 45
Caractéristiques techniques.... Page 46
Contenu de la livraison.... Page 47
Consignes de sécurité générales ..... Page 47
Consignes de sécurité relatives aux piles / aux piles rechargeables.... Page 48
Avant la mise en service.... Page 50
Charge des piles rechargeables.... Page 50
Insertion/remplacement des piles ..... Page 51
Montage...... Page 52
Mise en service Page 56
Maintenance et nettoyage.... Page 57
Mise au rebut.... Page 58
Garantie Page 59

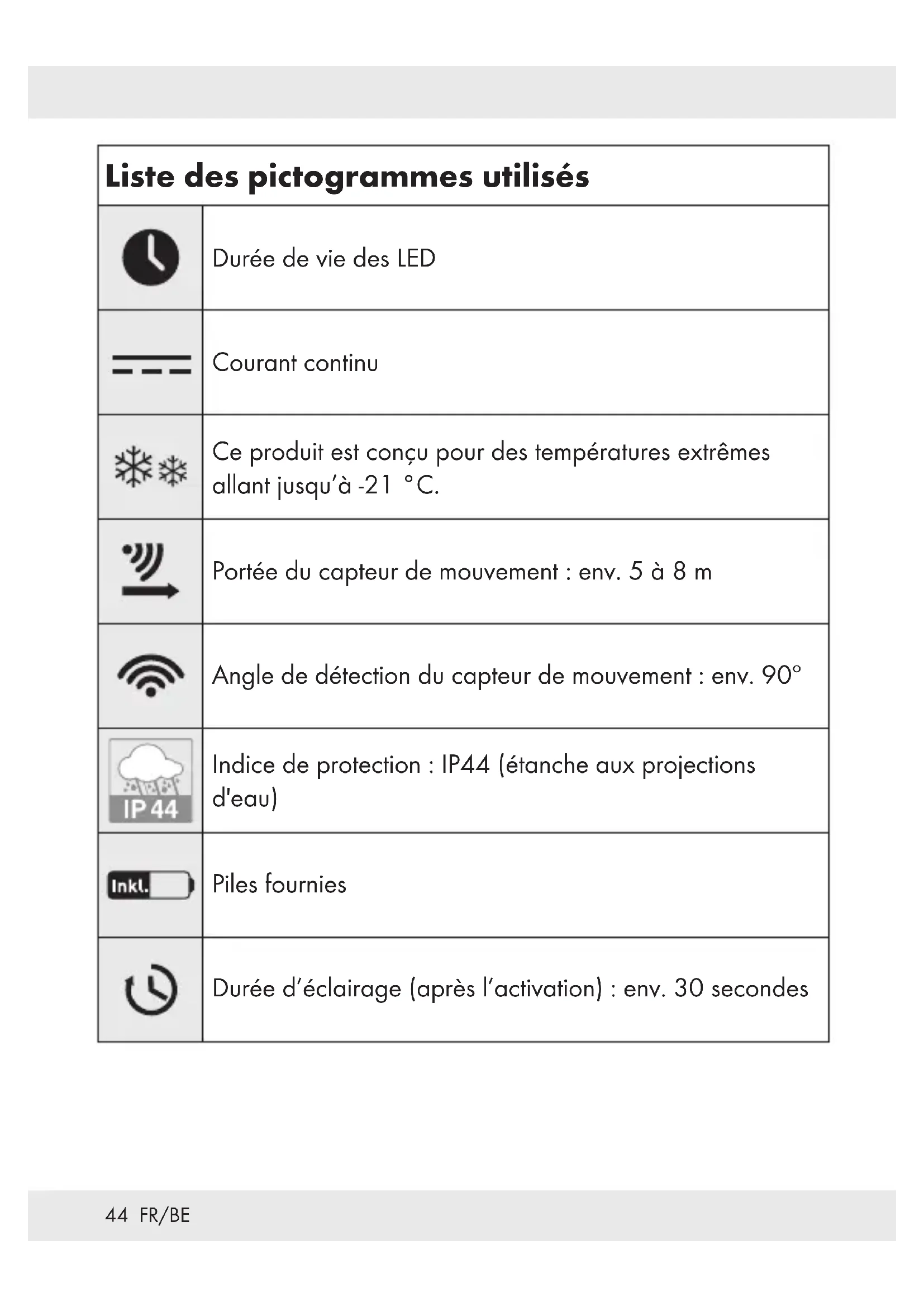

| Liste des pictogrammes utilisés | |
 | Durée de vie des LED |
 | Courant continu |
 | Ce produit est conçu pour des températures extrêmes allant jusqu'à -21 °C. |
 | Portée du capteur de mouvement : env. 5 à 8 m |
 | Angle de détection du capteur de mouvement : env. 90° |
 | Indice de protection : IP44 (étanche aux projections d'eau) |
 | Piles fournies |
 | Durée d'éclairage (après l'activation) : env. 30 secondes |
PROJECTEUR SOLAIRE LED
- Introduction
Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Le mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Veuillez lire consciencieusement toutes les indications d'utilisation et de sécurité du produit. Ce produit doit uniquement être utilisé conformément aux instructions et dans les domaines d'application spécifiés. Lors d'une cession à tiers, veuillez également remettre tous les documents.
Utilisation conforme aux prescriptions
Le produit est prévu pour l'éclairage de zones extérieures sans raccordement à l'électricité. Le produit est prévu pour une utilisation domestique dans des habitations privées et n'est pas conçu pour un usage commercial ou toute autre application.
Inapproprié pour un éclairage normal dans une pièce.
- Ce produit est conçu pour des températures extrêmes allant jusqu'à -21 °C.
• Description des pièces
1 Panneau solaire
2 Interrupteur ON/OFF (marche/arrêt)
3 Projecteur
4 Capteur
5 Cheville (plaque de montage)
6 Plaque de montage
7 Couvre-articulation
8 Vis (plaque de montage)
9 Ouverture
10 Couvercle frontal
11 Piles rechargeables
12 Compartiment des piles
13 Vis de fixation (couverture frontal)
14 Support de montage (seulement pour HG04465B)
15 Vis (pour le support de montage) (seulement pour HG04465B)
16 Vis (pour le support de montage) (seulement pour HG04465B)
17 Câble de raccordement (seulement pour HG04465B)
18 Fiche (seulement pour HG04465B)
19 Prise (seulement pour HG04465B)
Caractéristiques techniques
Modèle n° : HG04465A ou HG04465B
LED : 6 diodes de 0,5 W (LED non
remplaçables)
Tension de fonctionnement : 3,6 V ---
Piles rechargeables : 3 x Ni-MH AA, 900 mAh 1,2 V
Indice de protection : IP44 (étanche aux projections d'eau)
Capteur de mouvement : Portée : env. 5 - 8 m
Angle de détection : env. 90°
- Contenu de la livraison
Après le déballage, contrôlez l'exhaustivité des pièces livrées et vérifiez l'état parfait du produit.
1 Projecteur alimenté par un panneau solaire, modèle HG04465A ou HG04465B
1 Support de montage (pour panneau solaire) (seulement pour HG04465B)
1 Panneau solaire (seulement pour HG04465B)
2 Chevilles (plaque de montage)
2 Vis (plaque de montage)
2 Chevilles (support de montage) (seulement pour HG04465B)
2 Vis (support de montage) (seulement pour HG04465B)
1 Mode d'emploi avec notice de montage et consignes de sécurité
Consignes de sécurité générales
AVANT D'UTILISER LE PRODUIT, FAMILIARISEZ-VOUS AVEC TOUTES LES CONSIGNES DE FONCTIONNEMENT ET DE SÉCURITÉ. TRANSMETTEZ TOUS LES DOCUMENTS CONCERNANT LE PRODUIT LORSQUE VOUS LE DONNEZ À UN TIERS !
Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, à condition qu'ils soient surveillés ou aient reçu des instructions relatives à l'utilisation du produit en toute sécurité et qu'ils soient ainsi conscients des dangers liés à l'utilisation. Les enfants ne doivent pas jouer avec le produit. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
- Ne laissez jamais des enfants sans surveillance avec des matériaux d'emballage. Les matériaux d'emballage représentent un risque d'asphyxie. Les enfants sous-estiment fréquemment les dangers en résultant.
- Maintenez les enfants hors de portée de la zone de travail. Beaucoup de vis et d'autres petites pièces sont comprises dans le contenu de l'emballage. Celles-ci peuvent être avalées ou inhalées et devenir dangereuses et causer un risque mortel.
Si vous relevez le moindre dommage, n'utilisez pas le produit.
■ Les diodes LED ne sont pas remplaçables.
Si les diodes LED ne fonctionnent plus à la fin de leur durée d'utilisation, le produit doit être remplacé dans son ensemble.
- Ne regardez pas directement des sources lumineuses (ampoules, diodes LED, etc.).
- Ne regardez pas de diodes LED avec un instrument optique (p. ex. une loupe).
Le cordon d'alimentation flexible de cet éclairage ne peut pas être remplacé. Si le fil est endommagé, cet éclairage doit être mis au rebut (seulement pour HG04465B).
Consignes de sécurité relatives aux piles / aux piles rechargeables
⚠️ DANGER DE MORT ! Rangez les piles / piles rechargeables hors de la portée des enfants. En cas d'ingestion, consultez immédiatement un médecin !
RISQUE D'EXPLOSION ! Ne rechargez jamais des piles non rechargeables. Ne courtcircuitez pas les piles / piles rechargeables et / ou ne les ouvrez pas ! Autrement, vous risquez de provoquer une surchauffe, un incendie ou une explosion.
- Ne jetez jamais des piles / piles rechargeables au feu ou dans l'eau.
- Ne pas soumettre les piles / piles rechargeables à une charge mécanique.
Risque de fuite des piles / piles rechargeables
Évitez d'exposer les piles / piles rechargeables à des conditions et températures extrêmes susceptibles de les endommager, par ex. sur des radiateurs / exposition directe aux rayons du soleil.
Lorsque les piles / piles rechargeables fuient, évitez tout contact du produit chimique avec la peau, les yeux ou les muqueuses ! Rincez les zones touchées à l'eau claire et consultez immédiatement un médecin !
PORTER DES GANTS DE PROTECTION ! Les piles /
piles rechargeables endommagées ou sujettes à des fuites peuvent provoquer des brûlures au contact de la peau.
Vous devez donc porter des gants adéquats pour les manipuler.
En cas de fuite des piles / piles rechargeables, retirez-les aussitôt du produit pour éviter tout endommagement.
Utilisez uniquement des piles / piles rechargeables du même type. Ne mélangez pas des piles / piles rechargeables usées et neuves !
Retirez les piles / piles rechargeables, si vous ne comptez pas utiliser le produit pendant une période prolongée.
Risque d'endommagement du produit
Exclusivement utiliser le type de pile / pile rechargeable spécifié.
Insérez les piles / piles rechargeables conformément à l'indication de polarité (+) et (−) indiquée sur la pile / pile rechargeable et sur le produit.
Nettoyez les contacts de la pile / pile rechargeable et du compartiment à pile avant d'insérer la pile !
Retirez immédiatement les piles / piles rechargeables usées du produit.
● Avant la mise en service
Remarque : retirez tous les matériaux d'emballage du produit.
Charge des piles rechargeables
Remarque : Les piles rechargeables 11 à l'intérieur du produit sont complètement chargées à la livraison. Cependant, elles peuvent avoir perdu de leur capacité lors du transport du fabricant au revendeur. Par conséquent, rechargez les piles rechargeables 11 avant l'utilisation. En été, la première recharge nécessite au moins 1 journée d'ensoleillement constant.
Placez l'interrupteur ON/OFF 2 sur la position ON.
Remarque : en plein soleil (selon la saison), le chargement des piles rechargeables 11 vides devrait prendre 2 à 10 jours.
Remarque : le contrôleur de charge intégré dans le produit empêche la surcharge des piles rechargeables 11.
Remplacez les piles rechargeables 11 lorsque la puissance lumineuse ne s'améliore pas après la recharge (ill. C : HG04465A ou ill. E : HG04465B).
- Insertion/remplacement des piles
Remarque : les piles rechargeables 11 sont déjà insérées.
N'utilisez que des piles dont le type est indiqué au chapitre « Données techniques ». Pour retirer les piles rechargeables 11, éteignez le projecteur 3 à l'aide de l'interrupteur ON/OFF 2.
Ouvrez le compartiment des piles au dos du projecteur 3 en tournant les vis de fixation 13 dans le sens inverse des aiguilles d'une montre pour retirer le couvercle frontal 10 (ill. C : HG04465A ou ill. E : HG04465B).
Enlevez les piles rechargeablesusagées.
Insérez les nouvelles piles rechargeables Utilisez exclusivement des piles du type indiqué (voir « Données techniques ») !
Remarque : veillez à bien respecter la polarité lorsque vous insérez les piles. Celle-ci est indiquée dans le compartiment des piles 12.
Fermez le compartiment des piles avec le couvercle frontal 10. Fixez le couvercle frontal 10 en tournant les vis de fixation 13 dans le sens des aiguilles d'une montre.
Montage
Remarque : les matériaux de montage compris dans le contenu d'emballage conviennent aux murs en béton ou en maçonnerie normaux. D'autres constructions murales peuvent nécessiter d'autres matériaux de fixation. Demandez en cas de besoin conseil à un spécialiste.
Remarque : vous avez besoin d'une perceuse électrique.
⚠️ ATTENTION ! RISQUE DE BLESSURES ! Lisez le mode d'emploi de la perceuse électrique !
⚠️ ATTENTION ! Veillez à ne pas endommager de câbles électriques dans le mur ou le plafond.
Tenez compte lors du choix de la position de montage de ce qui suit :
■ Veillez à ce que le projecteur réclaire le secteur souhaité. Vous pouvez incliner le projecteur 3 dans la position souhaitée.
Veillez à ce que le capteur couvre le secteur souhaité. Le capteur 4 a une portée maximale de détection d'environ 5 à 8 m, avec un angle de couverture d'environ 90° (en fonction de la hauteur de montage - une hauteur de 1,8 à 2,5 m est idéale) (ill. D : HG04465A ou ill. F : HG04465B).
Assurez-vous que le captéurne soit pas éclairé par l'éclairage public durant la nuit. Cela peut affecter son fonctionnement.
Assurez-vous que le panneau solairesoit installé dans une position qui permet l'exposition à un ensoleillement direct.
N'installez pas le panneau solaire dans des endroits soumis à de fortes variations de température provenant p. ex. de chauffages.
Installez le panneau solaire orienté vers le sud et hors de la portée de sources lumineuses artificielles.
Assurez-vous que le câble de raccordement du panneau solaire 1 puisse atteindre le projecteur 3. La distance maximale entre le panneau solaire 1 et le projecteur 3 s'élève à env. 2,5 m (seulement pour HG04465B).
Pour HG04465A :
dépliez soigneusement le panneau solaire vers le haut.
Retirez la plaque de montagedu projecteur 3 en desserrant les vis du couvre-articulation 7 (ill. B).
Utilisez les fentes de la plaque de montage prévues pour les vis 8 pour marquer les trous à percer.
Percez maintenant les trous de fixation (∅ 8 mm, env. 40 mm de profondeur). Avant de percer les trous de fixation, assurez-vous qu'il n'y a pas de conduites de gaz, de canalisations d'eau ou de fils électriques dans la zone où vous allez percer qui pourraient être percés ou endommagés lors des travaux.
Insérez les chevilles dans les trous (ill. B).
Fixez la plaque de montage avec les vis 8 fournies dans le contenu d'emballage (ill. B).
Orientez le panneau solaite vers la lumière du soleil.
Positionnez maintenant le projecteur en direction de la plaque de montage 6. Placez l'articulation de la plaque de montage 6 correctement dans l'ouverture 9 du projecteur 3 Refermez ensuite le couvre-articulation 7 en tournant les vis dans le sens des aiguilles d'une montre (ill. B).
Placez l'interrupteur ON/OFF qui se trouve sur le projecteur 3 sur la position ON (ill. A).
Les piles rechargeablessont maintenant rechargées lorsque le rayonnement solaire est suffisant.
Pour HG04465B :
Retirez la plaque de montagedu projecteur 3 en desserrant les vis du couvre-articulation 7 (ill. B).
Utilisez les fentes de la plaque de montage prévues pour les vis 8 pour marquer les trous à percer.
Percez maintenant les trous de fixation (∅ 8 mm, env. 40 mm de profondeur).
Avant de percer les trous de fixation, assurez-vous qu'il n'y a pas de conduites de gaz, de canalisations d'eau ou de fils électriques dans la zone où vous allez percer qui pourraient être percés ou endommagés lors des travaux.
Insérez les chevilles dans les trous (ill. B).
Fixez la plaque de montage avec les vis 8 fournies dans le contenu d'emballage (ill. B).
■ Positionnez maintenant le projecteur en direction de la plaque de montage 6. Placez l'articulation de la plaque de montage 6 correctement dans l'ouverture 9 du projecteur 3. Refermez ensuite le couvre-articulation 7 en tournant les vis dans le sens des aiguilles d'une montre (ill. B).
Utilisez les fentes du support de montage prévues pour les vis 16 pour marquer les trous à percer (Ø 8 mm, env. 40 mm de profondeur).
Assurez-vous que vous pouvez raccorder le projecteur au panneau solaire 1 via le câble de raccordement 17.
Percez maintenant les trous de fixation. Avant de percer les trous de fixation, assurez-vous qu'il n'y a pas de conduites de gaz, de canalisations d'eau ou de fils électriques dans la zone où vous allez percer qui pourraient être percés ou endommagés lors des travaux.
Insérez les chevilles dans les trous (ill. C).
Fixez le support de montage avec les vis 16.
Placez le panneau solaire dans le support de montage 14 (ill. C).
Orientez le panneau solaire vers la lumière du soleil.
■ Branchez la fiche dans la prise 19 (ill. D).
Placez l'interrupteur ON/OFF du projecteur 3 sur la position ON (ill. A).
Les piles rechargeable dessont maintenant rechargées lorsque le rayonnement solaire est suffisant.
Lors du choix de l'emplacement de montage du panneau solaire 1, notez les points suivants :
Le panneau solaire 1 doit être exposé aussi directement que possible au rayonnement solaire. Même une ombre partielle sur le panneau solaire 1 durant la journée peut affecter considérablement le processus de charge.
Direction préférable :
Une orientation vers le sud est optimale. Une orientation avec de légères déviations vers l'ouest est préférable à une orientation avec une légère déviation vers l'est.
Alignement horizontal :
L'alignement horizontal du panneau solaire 1 dépend de la largeur géographique de l'emplacement du montage. En Europe centrale, un angle de 30° à 40° est idéal.
Votre produit est maintenant prêt à l'emploi.
- Mise en service
Le capteurest activé par un éclairage d'environ <100 lux.
Le projecteurs allume automatiquement dans l'obscurité dès que le capteur 4 détecte un mouvement.
La lumière s'éteint automatiquement après 30 secondes si aucun mouvement n'est à nouveau détecté.
Si un mouvement est détecté après la coupure, l'appareil se rallume automatiquement pendant env. 30 secondes.
Pour éteindre le projecteur réglez l'interrupteur ON/OFF 2 sur la position OFF. Les piles rechargeables 11 ne sont plus rechargées.
Maintenance et nettoyage
AVERTISSEMENT ! DANGER MORTEL DÛ À UNE DÉCHARGE ÉLECTRIQUE !
N'utilisez pas de solvants, d'essence etc. sinon l'éclairage sera endommagé.
Placez l'interrupteur ON/O2F du projecteur 3 sur la position OFF.
Enlevez les piles rechargeables
■ Desserrez le raccordement entre la fidreet la prise 19 (seulement pour HG04465B).
Nettoyez l'éclairage avec un chiffon sec et non pelucheux. Replacez les piles rechargeables 11.
Raccordez à nouveau la fidée à la prise 19 (seulement pour HG04465B).
Placez l'interrupteur ON/O2F du projecteur 3 sur la position ON.
Vérifiez régulièrement que le captéuret le panneau solaire ne sont pas sales. Enlevez toutes les saletés pour assurer le bon fonctionnement du produit.
■ Conservez le produit surtout en hiver sans neige et glace.
Mise au rebut
L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.
Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abbréviations (a) et des chiffres (b) ayant la signification suivante : 1 - 7 : plastiques / 20 - 22 : papiers et cartons / 80 - 98 : matériaux composite.
Le produit et les matériaux d'emballage sont recyclables, mettez-les au rebut séparément pour un meilleur traitement des déchets.
Le logo Triman n'est valable qu'en France.
Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.
Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.
Les piles / piles rechargeables défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE et ses modifications. Les piles et / ou piles rechargeables et / ou le produit doivent être retournés dans les centres de collecte proposés.
Pollution de l'environnement par la mise au rebut incorrecte des piles / piles rechargeables !
Les piles / piles rechargeables ne doivent pas être mises au rebut avec les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérées comme des déchets spéciaux. Les symboles chimiques des métaux lourds sont les suivants :
Cd = cadmium, Hg = mercure, Pb = plomb. Pour cette raison, veuillez toujours déposer les piles / piles rechargeables usagées dans les conteneurs de recyclage communaux.
Garantie
Le produit a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.
Ce produit bénéficie d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.
Si un problème matériel ou de fabrication devait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.
La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pièces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.
Faire valoir sa garantie
Pour garantir la rapidité d'exécution de la procédure de garantie, veuillez respecter les indications suivantes :
Veuillez conserver le ticket de caisse et la référence du produit (par ex. IAN 123456_7890) à titre de preuve d'achat pour toute demande.
Le numéro de référence de l'article est indiqué sur la plaque d'identification, gravé sur la page de titre de votre manuel (en bas à gauche) ou sur un autocollant apposé sur la face arrière ou inférieure du produit.
En cas de dysfonctionnement du produit, ou de tout autre défaut, contactez en premier lieu le service après-vente par téléphone ou par e-mail aux coordonnées indiquées ci-dessous.
Vous pouvez alors envoyer franco de port tout produit considéré comme défectueux au service clientèle indiqué, accompagné de la preuve d'achat (ticket de caisse) et d'une description écrite du défaut avec mention de sa date d'apparition.
Service après-vente
Service après-vente France
Tél.: 0800 919270
E-Mail: owim@lidl.fr
Service après-vente Belgique
Tél.: 070 270 171
(0,15 EUR/Min.)
E-Mail: owim@lidl.be
CE IP44
- Led-solarschijnwerper
- Liste des pictogrammes utilisés ..... page 44
- Introduction page 45
- Consignes de sécurité générales ..... page 47
- Avant la mise en service.... page 50
- Insertion/remplacement des piles ..... page 51
- Montage...... page 52
- Maintenance et nettoyage.... page 57
- Garantie page 59
- Projecteur solaire led
- Introduction
- Utilisation conforme aux prescriptions
- Description des pièces
- Caractéristiques techniques
- Contenu de la livraison
- Consignes de sécurité générales
- Consignes de sécurité relatives aux piles / aux piles rechargeables
- Risque de fuite des piles / piles rechargeables
- Porter des gants de protection ! les piles
- Risque d'endommagement du produit
- ● Avant la mise en service
- Charge des piles rechargeables
- Insertion/remplacement des piles
- Montage
- Pour HG04465A
- Pour HG04465B
- Direction préférable
- Alignement horizontal
- Mise en service
- Maintenance et nettoyage
- Avertissement ! danger mortel dû à une décharge électrique
- Mise au rebut
- Pollution de l'environnement par la mise au rebut incorrecte des piles / piles rechargeables
- Garantie
- Faire valoir sa garantie
- Service après-vente
- Service après-vente france
- Service après-vente belgique
Marque : Livarno Lux
Modèle : Z31999
Catégorie : Projecteur LED
