Type de produit	Support de microphone antichoc avec poignée
Marque	Marantz
Modèle	ZP-1
Utilisation principale	Montage, isolation des vibrations et transport de microphones professionnels
Contenu de la boîte	Support ZP-1, bandes de suspension antichoc, écran en fourrure synthétique, guide d'utilisation, consignes de sécurité et garantie
Matériaux de construction	Métal et plastique robuste
Poignée	Réglable en angle et en position le long de la glissière pour un équilibre optimal
Suspension antichoc	Bandes élastiques ajustables pour un isolement optimal des vibrations
Système de verrouillage	Glissières avant et arrière avec leviers de verrouillage à dégagement rapide
Dôme antichoc	Dôme avant et arrière (arrêté) dévissable
Entrée câble	XLR mâle avec passe-câble intégré à l'arrière des glissières
Ajustement des points de fixation	Possible à l'aide d'un tournevis pour desserrer la vis de bride sur le pince de suspension
Écran anti-vent	Écran en fourrure synthétique (paraviento) inclus
Compatibilité	Microphones à montage standard de type canon (XLR)
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs
Consignes de sécurité	Incluses dans la documentation. Vérifier la stabilité du support lors de l'utilisation
Réparabilité	Pièces détachées disponibles : bandes de suspension, écran en fourrure, vis, etc. Contacter le support Marantz
Garantie	Informations fournies avec le produit. Enregistrement possible sur marantzpro.com
Documentation	Guide d'utilisation disponible en téléchargement sur notice-facile.com et marantzpro.com

FOIRE AUX QUESTIONS - ZP1 MARANTZ

Comment insérer un microphone dans le support ZP-1 ?

Dévissez et retirez le dôme arrêté. Desserrez les leviers de verrouillage de glissière avant et arrière. Faites glisser le corps de la suspension hors du logement principal. Placez le microphone au-dessus des bandes de suspension antichoc et poussez doucement le corps du micro dans les bandes en vous assurant qu'il est sécurisé. Ensuite, insérez le câble XLR dans l'entrée du micro, alignez les glissières avec le logement principal et glissez la suspension de nouveau dans le logement. Serrez les leviers et revissez le dôme arrêté.

Comment ajuster l'angle de la poignée du ZP-1 ?

Ouvrez la bride à angle à dégagement rapide du côté gauche de la poignée, ajustez la poignée à l'angle désiré, puis resserrez la vis de tension sur le côté droit de la poignée. Refermez la bride à angle à dégagement rapide pour verrouiller. Pour replier la poignée lors du transport, suivez la même procédure.

Comment ajuster la position de la poignée le long de la glissière ?

Tournez la vis de verrouillage de la poignée plusieurs fois pour la desserrer. Soutenez le boîtier pour éviter l'instabilité, puis faites glisser la poignée vers le haut ou vers le bas sur la glissière pour atteindre l'équilibre désiré. Enfin, tournez la vis de verrouillage dans le sens horaire pour la resserrer.

Comment ajuster les points de fixation de la suspension pour un microphone spécifique ?

Utilisez un tournevis pour desserrer la vis de bride sur le pince de suspension. Tenez la base du pince et la glissière tout en faisant glisser doucement le pince de suspension à l'endroit désiré. Assurez-vous que le pince est centré et repose bien droit sur la glissière, puis resserrez la vis de bride.

Quels types de microphones sont compatibles avec le support ZP-1 ?

Le ZP-1 est compatible avec la plupart des microphones de type canon (à monture XLR) de taille standard. Les bandes de suspension antichoc ajustables permettent de s'adapter à différents diamètres. Pour des microphones spécifiques, ajustez les points de fixation comme décrit dans le guide.

Comment nettoyer et entretenir le support ZP-1 ?

Nettoyez le support avec un chiffon doux et sec. Évitez les produits abrasifs ou solvants. Les bandes de suspension antichoc peuvent être remplacées si elles s'usent. Rangez le support dans un endroit sec et à l'abri de la poussière.

Comment remplacer les bandes de suspension antichoc du ZP-1 ?

Retirez le microphone et le câble. Desserrez les leviers de verrouillage des glissières et sortez le corps de la suspension. Les bandes de suspension antichoc sont enfilées sur le corps. Remplacez-les par des neuves (disponibles comme pièces détachées) en suivant le même cheminement. Remontez le tout.

Puis-je utiliser un câble autre que celui fourni avec le ZP-1 ?

Oui, vous pouvez utiliser un autre câble XLR. Fixez-le en place en utilisant le passe-câble à l'arrière des glissières, en laissant assez d'espace pour connecter le dôme arrière. Assurez-vous que le câble est bien sécurisé et n'entrave pas le fonctionnement de la suspension.

Comment installer correctement le câble XLR dans le ZP-1 ?

Insérez le câble XLR dans l'entrée XLR du microphone en alignant les glissières avec le logement principal. Glissez le corps de la suspension de nouveau dans le logement principal, serrez les leviers de verrouillage avant et arrière, puis revissez le dôme arrêté. Fixez le câble avec le passe-câble à l'arrière des glissières.

Où trouver des pièces détachées pour le ZP-1 ?

Les pièces détachées (bandes de suspension antichoc, écran en fourrure synthétique, vis, etc.) peuvent être commandées via le support Marantz. Visitez le site marantzpro.com/support pour plus d'informations.

MODE D'EMPLOI ZP1 MARANTZ

Paraviento de lien sintética

Guía del usuario

Guide d'utilisation (Français)

Présentation

Contenu de la boîte

ZP-1

Bandes de suspension antichoc

Écran en fourrure synthétique

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Pour les toutes dernières informations concernant la documentation, les specifications techniques, la configuration requise, la compatibilité et l'enregistrement du produit, veuillez visiter marantzpro.com.

Pour de l'assistance supplémentaire, veuilles visitor le site marantzpro.com/support.

Caracteristiques

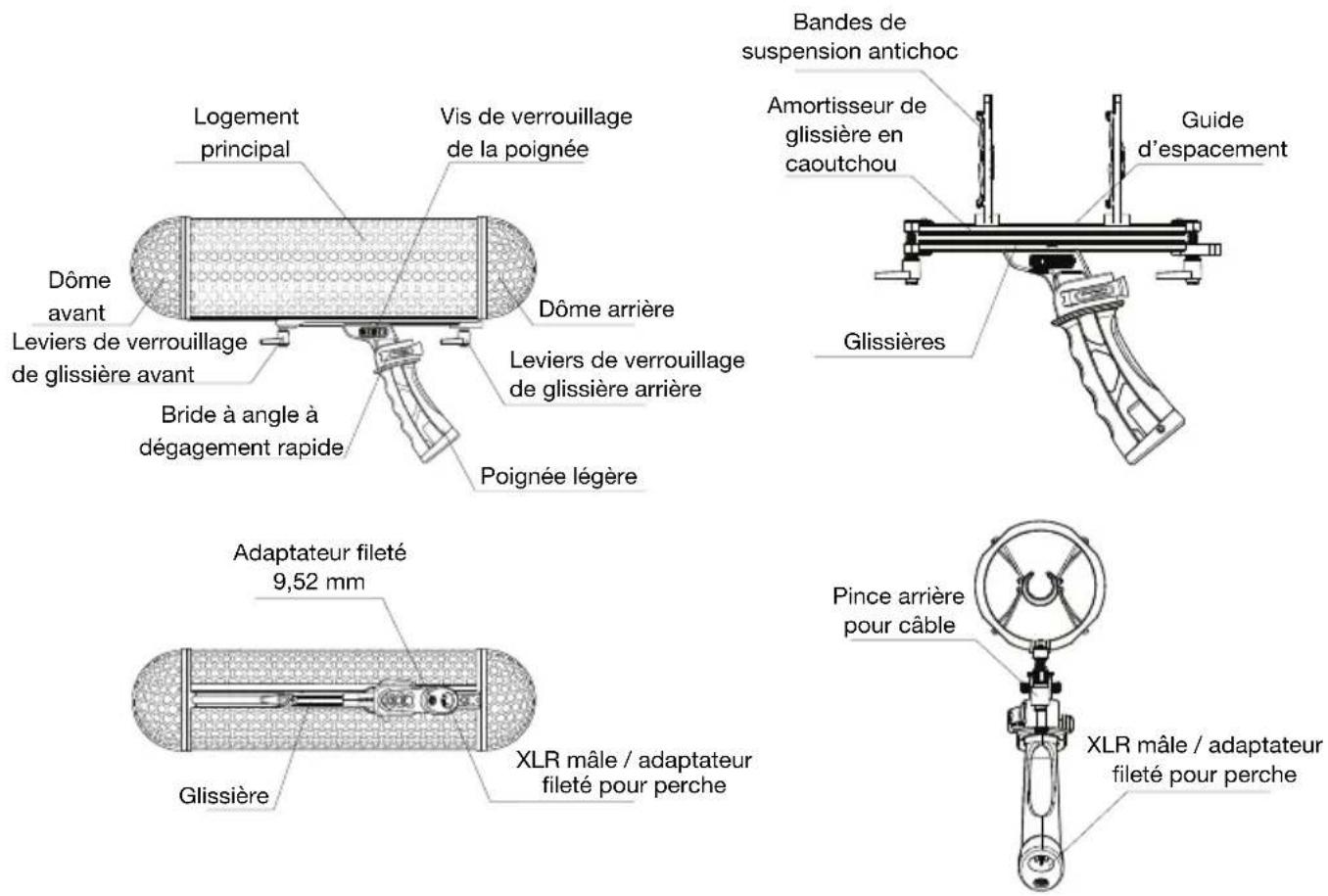

Schémas de l'écran

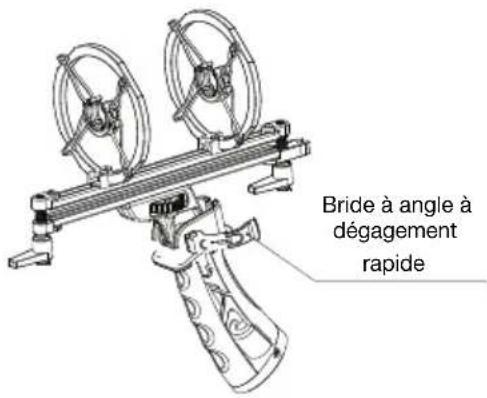

Réglage de la poignée

Ajustez l'angle de la poignée en suivant les instructions cidesous:

1. Ouvrez la bride à angle à dégagement rapide du côté gauche de la poignée, et ajustez la poignée à l'angle désiré.

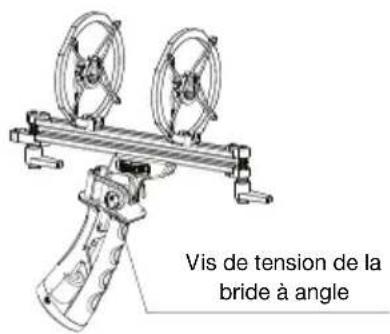

2. Resserrez la vis de tension de la bride à angle sur le côté croit de la poignée pour augmenter la tension de la bride à dégagement rapide.
3. Refermez la bride à angle à dégagement rapide du côté gauche de la poignée pour la verrouiller. Remarque: Repliez la poignée lors du transport et le remisage.

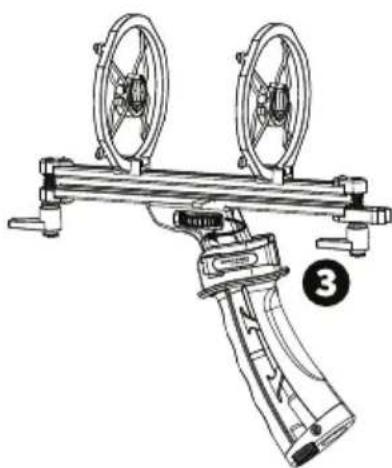

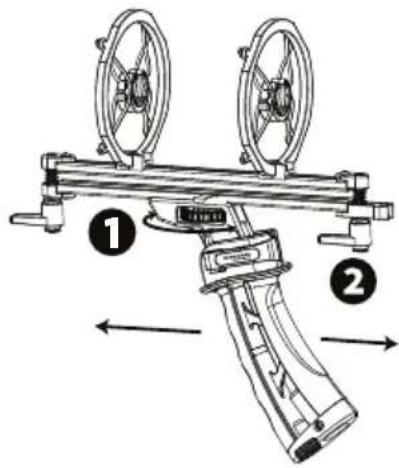

La poignée peut être placee le long des glissieres dans la position qui offre la(Meilleure repartition de poids.

1. Pour déplacer la poignée, touze d'abord la vis de verrouillage de la poignée plusieurs fois afin de desserrer la poignée. Veillez à soutenir le boîtier afin qu'il ne devienne pas instable si la vis de verrouillage ne se desserre trop.
2. Faites glisser la poignee vers le haut ou vers le bas sur la glissiere afin d'atteindre I'équilibre désire.
3. Tournez la vis de verrouillage de la poignée dans le sens hora pour la resserrer.

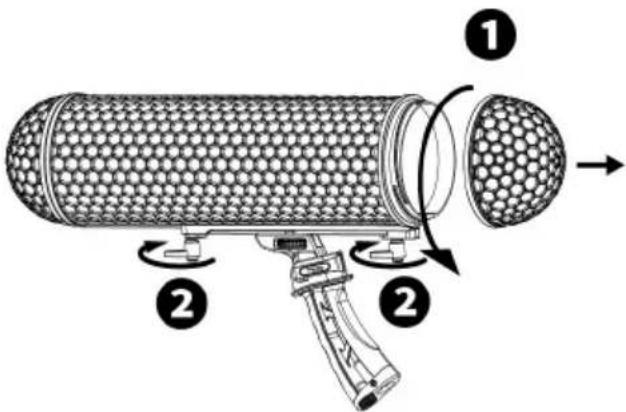

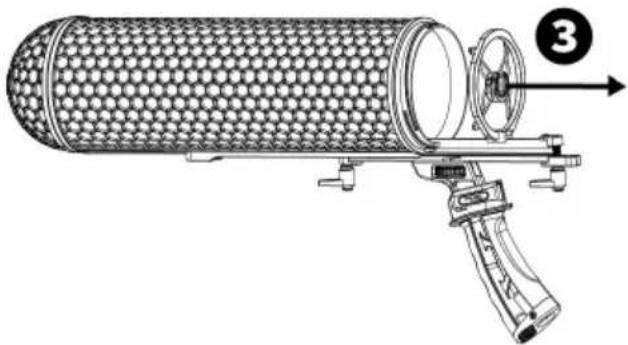

Insertion du microphone

1. Devissez et retirez le dôme arrêté.
2. Desserrez les leviers de verrouillage de glissiere avant et arriere.
3. Faites glisser le corps de la suspension hors du logement principal. Pour obtenir un équilibre et un isolement optimaux, vous devrez peut-être ajuster l'emplacement des bandes de suspension antichoc.

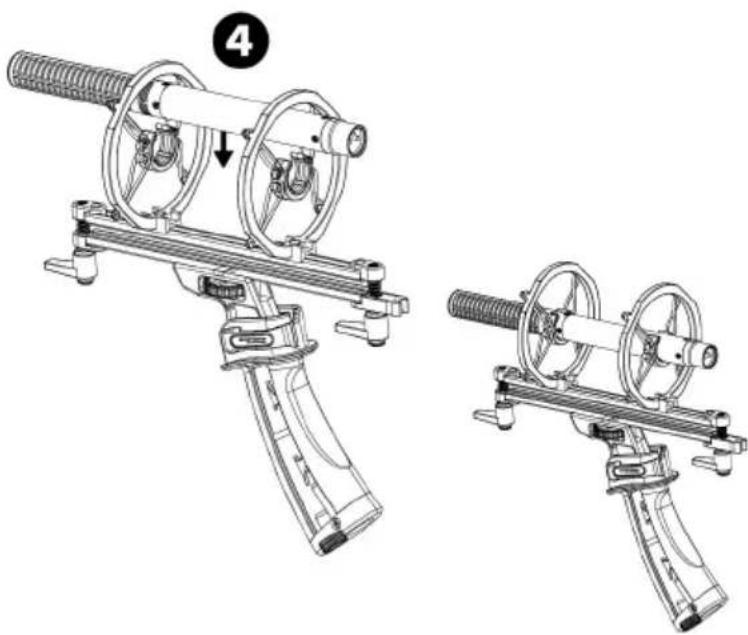

4. Placez le microphone au-dessus des bandes de suspension antichoc et poussez doucement le corps du micro dans les bandes de suspension antichoc, en vous assurant que le microphone est sécurisé.

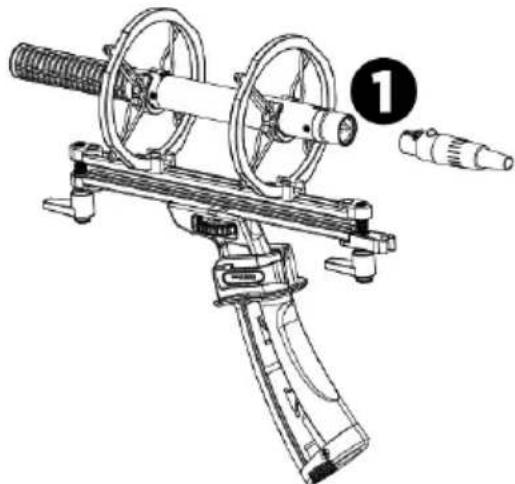

Installation du cable

1. Insérez le cable XLR dans l'entrée XLR du microphone, en vous assurant d'aligner les glissières avec le logement principal, et glissez le corps de la suspension de nouveau dans le logement principal.

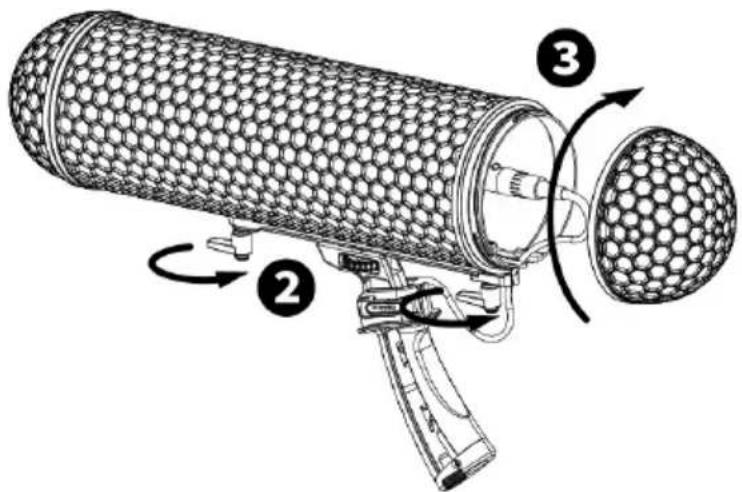

2. Serrez les leviers de verrouillage de glissière avant et arrêté.
3. Revissez le dôme arrêté en place.

Remarque: Si vous utilisez le cable ZP-1 preinstallé, fixez-le en place en utilisant le passacable à l'arriere des glissieres, en vous assurant que l'orientation corresponde bien à celle de l'image. Si vous utilisez un cable autre que celui fourni avec le ZP-1, fixez-le en place en utilisant le passacable à l'arriere des glissieres, en vous assurant de laisser assez d'espace pour connecter le dôme arrière.

Remarque: Reliez le cable au microphone et ajustez la poignee sur l'angle désire.

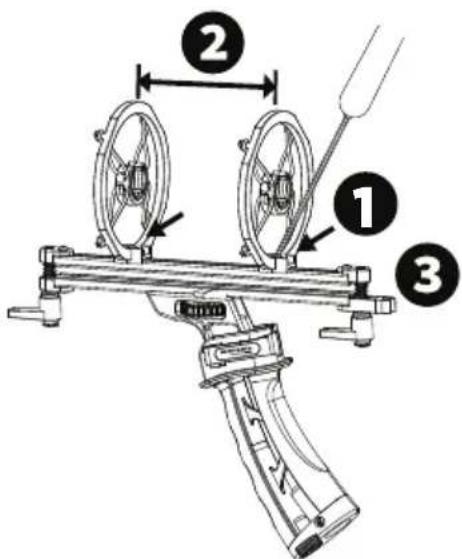

Ajustement des points de fixation de la suspension

Certains microphones requièrent que le pince de suspension soit décalé en avant ou vers l'arrière le long de la glissière. Ajustez la position des points de fixation de la suspension en suivant les instructions ci-dessous.

1. Utilisez un tournevis pour desserrer la vis de bride sur le pince de suspension.
2. Tenez la base du pince de suspension et la glissiere tout en faisant glisser doucement le pince de suspension à l'endroit désiré.
3. Assurez-vous que le pince de suspension soit centré et repose bien droit sur la glissière, puis resserrez la vis de bride.
