Marque	Marantz
Modèle	Phantom Pack
Catégorie	Matériel audio professionnel
Type de produit	Préamplificateur microphone avec alimentation fantôme
Alimentation	Section secteur via câble d'alimentation fourni
Tension d'alimentation fantôme	40 V
Entrées microphone	2 x XLR (MIC 1 et MIC 2)
Sorties audio	2 x XLR (OUTPUT 1 et OUTPUT 2)
Interrupteur d'alimentation	Marche/Arrêt (ON/OFF) sur panneau avant
Protection par fusible	Oui, avec compartiment de remplacement et fusible de rechange
Compatibilité microphones	Microphones dynamiques et à condensateur (alimentation fantôme requise pour condensateurs)
Utilisation recommandée	Alimentation et liaison de microphones vers console de mixage, interface audio ou enceintes
Installation	Brancher le câble d'alimentation, connecter les microphones en entrée, les appareils audio en sortie, puis mettre sous tension
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou liquides.
Sécurité	Utiliser uniquement le câble d'alimentation fourni. Remplacer le fusible par un modèle identique. Ne pas ouvrir l'appareil.
Pièces détachées et réparabilité	Fusible accessible par le couvercle. Pour toute autre réparation, contacter un service agréé.
Informations générales	Consulter le site marantzpro.com pour les dernières mises à jour et enregistrement du produit.

FOIRE AUX QUESTIONS - Phantom Pack MARANTZ

Qu'est-ce que l'alimentation fantôme et quand dois-je l'utiliser ?

L'alimentation fantôme est une tension (40 V sur le Phantom Pack) envoyée via le câble XLR pour alimenter les microphones à condensateur. Les microphones dynamiques n'en ont pas besoin. Consultez la documentation de votre microphone pour savoir s'il nécessite l'alimentation fantôme.

Puis-je brancher des microphones dynamiques sur le Phantom Pack ?

Oui, tout à fait. La plupart des microphones dynamiques fonctionnent sans alimentation fantôme et ne seront pas endommagés. Il est cependant recommandé de vérifier les spécifications de votre microphone.

Comment installer le Phantom Pack dans mon système audio ?

Branchez le câble d'alimentation secteur. Connectez vos microphones aux entrées MIC 1 et MIC 2 avec des câbles XLR. Reliez les sorties OUTPUT 1 et OUTPUT 2 à votre console de mixage, interface audio ou enceintes. Mettez le Phantom Pack sous tension, puis les autres appareils audio, les enceintes en dernier.

Que faire si le fusible est endommagé ?

Utilisez un tournevis pour soulever le couvercle du compartiment fusible sur le panneau arrière. Remplacez le fusible par un neuf de même calibre. Le compartiment contient également un fusible de rechange. N'utilisez jamais un fusible de calibre différent.

Le Phantom Pack est-il compatible avec une interface audio ?

Oui, vous pouvez brancher les sorties du Phantom Pack sur les entrées XLR d'une interface audio. Assurez-vous que les niveaux sont correctement réglés.

Puis-je utiliser le Phantom Pack avec des microphones sans fil ?

Non, le Phantom Pack est conçu pour les microphones filaires avec connectique XLR. Les microphones sans fil utilisent un récepteur qui se branche directement sur la console.

Comment nettoyer le Phantom Pack ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon sec et doux pour essuyer la surface. Évitez tout liquide ou produit chimique.

Y a-t-il une mise à jour du firmware disponible ?

Le Phantom Pack ne semble pas nécessiter de mise à jour firmware. Pour les dernières informations, visitez marantzpro.com.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Examinez le fusible : s'il est grillé, remplacez-le par un neuf. Si le problème persiste, contactez le support technique.

Puis-je utiliser des câbles XLR de grande longueur ?

Oui, mais pour des longueurs supérieures à 10 mètres, préférez des câbles de bonne qualité et blindés pour éviter les interférences. L'alimentation fantôme peut chuter sur de très longues distances.

MODE D'EMPLOI Phantom Pack MARANTZ

Guide d'utilisation (Français)

Présentation

Contenu de la boîte

Phantom Pack Guide d'utilisation

Câble d'alimentation Consignes de sécurité et informations concernant la garantie

Pour les toutes dernières informations concernant la configuration système requise, la compatibilité et l'enregistrement du produit, veuillez visiter marantzpro.com.

Caractéristiques

AC INPUT 1 2 3 POWER ON OFF PHANTOM PACK 40V MIC 1 OUTPUT 1 MIC 2 OUTPUT 2

Panneau arrière Panneau avant

1. Entrée d'alimentation : Utilisez le câble d'alimentation fourni pour brancher cette entrée à une prise secteur.
2. Couvercle de fusible : Si le fusible de l'appareil est endommagé, utiliser un tournevis ou autre outil pour soulever le couvercle afin de remplacer le fusible par un nouveau de même calibre. L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.

Remarque : Ce compartiment comporte un fusible supplémentaire. Si vous l'entendez vibrer ou cliqueter, vous pouvez le retirer si vous croyez qu'il affectera la qualité d'enregistrement.

1. Interrupteur d'alimentation : Cet interrupteur permet de mettre le Phantom Pack sous et hors tension.
2. Entrées microphone : Ces entrées permettent de brancher des microphones en utilisant des câbles XLR standard.

Remarque : La plupart des microphones électrodynamiques ne nécessitent pas d'alimentation fantôme, alors que les microphones à condensateur en ont besoin. Veuillez consulter la documentation fournie avec votre microphone pour savoir si vous devez utiliser l'alimentation fantôme.

1. Sorties : Ces sorties permettent de brancher une console de mixage, des enceintes, etc., en utilisant des câbles XLR standard.

Installation

Les articles qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

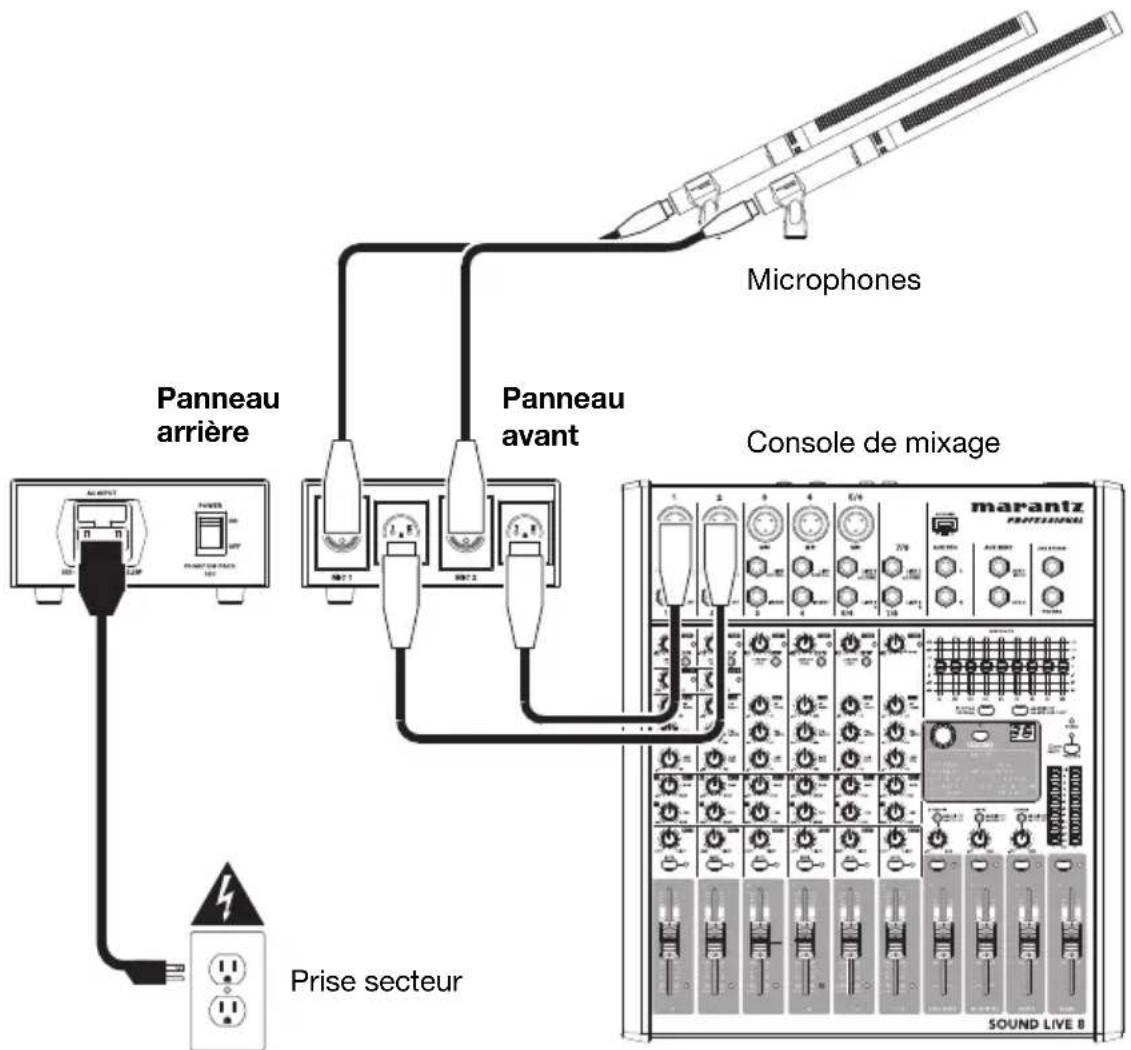

Configuration du Phantom Pack pour votre système audio :

1. Utilisez le câble d'alimentation fourni pour brancher le Phantom Pack à une prise secteur.
2. Utilisez des câbles XLR standard afin de brancher des microphones aux entrées microphone.

Remarque : La plupart des microphones électrodynamiques ne nécessitent pas d'alimentation fantôme, alors que les microphones à condensateur en ont besoin. Veuillez consulter la documentation fournie avec votre microphone pour savoir si vous devez utiliser l'alimentation fantôme.

1. Utilisez des câbles XLR standard afin de brancher une console de mixage, une interface audio, des enceintes, etc., aux sorties.

2. Mettez le Phantom Pack sous tension.

3. Mettez tous les autres appareils audio (console de mixage, interface audio, enceintes, etc.) sous tension. Mettez les enceintes sous tension en dernier.

Voici une façon simple d'utiliser le Phantom Pack.

