Marke	Marantz
Modell	Phantom Pack
Kategorie	Professionelles Audiogerät
Produkttyp	Mikrofonvorverstärker mit Phantomspeisung
Stromversorgung	Netzteil über mitgeliefertes Netzkabel
Phantomspeisespannung	40 V
Mikrofoneingänge	2 x XLR (MIC 1 und MIC 2)
Audioausgänge	2 x XLR (OUTPUT 1 und OUTPUT 2)
Netzschalter	Ein/Aus (ON/OFF) auf der Frontplatte
Sicherungsschutz	Ja, mit Ersatzfach und Ersatzsicherung
Mikrofonkompatibilität	Dynamische und Kondensatormikrofone (Phantomspeisung für Kondensatoren erforderlich)
Empfohlene Verwendung	Speisung und Verbindung von Mikrofonen zu Mischpult, Audio-Interface oder Lautsprechern
Installation	Netzkabel anschließen, Mikrofone an die Eingänge, Audiogeräte an die Ausgänge anschließen, dann einschalten
Wartung und Reinigung	Gerät vor der Reinigung vom Netz trennen. Nur ein trockenes, weiches Tuch verwenden. Keine Scheuermittel oder Flüssigkeiten verwenden.
Sicherheit	Nur das mitgelieferte Netzkabel verwenden. Sicherung durch ein identisches Modell ersetzen. Gerät nicht öffnen.
Ersatzteile und Reparierbarkeit	Sicherung durch Abdeckung zugänglich. Für andere Reparaturen wenden Sie sich an einen autorisierten Service.
Allgemeine Informationen	Besuchen Sie marantzpro.com für die neuesten Updates und Produktregistrierung.

Häufig gestellte Fragen - Phantom Pack MARANTZ

Was ist Phantomspeisung und wann sollte ich sie verwenden?

Phantomspeisung ist eine Spannung (40 V beim Phantom Pack), die über das XLR-Kabel gesendet wird, um Kondensatormikrofone zu speisen. Dynamische Mikrofone benötigen sie nicht. Konsultieren Sie die Dokumentation Ihres Mikrofons, um zu erfahren, ob es Phantomspeisung benötigt.

Kann ich dynamische Mikrofone an das Phantom Pack anschließen?

Ja, absolut. Die meisten dynamischen Mikrofone funktionieren ohne Phantomspeisung und werden nicht beschädigt. Es wird jedoch empfohlen, die Spezifikationen Ihres Mikrofons zu überprüfen.

Wie installiere ich das Phantom Pack in meinem Audiosystem?

Schließen Sie das Netzkabel an. Verbinden Sie Ihre Mikrofone mit XLR-Kabeln mit den Eingängen MIC 1 und MIC 2. Verbinden Sie die Ausgänge OUTPUT 1 und OUTPUT 2 mit Ihrem Mischpult, Audio-Interface oder Lautsprechern. Schalten Sie das Phantom Pack ein, dann die anderen Audiogeräte, zuletzt die Lautsprecher.

Was tun, wenn die Sicherung defekt ist?

Verwenden Sie einen Schraubendreher, um den Deckel des Sicherungsfachs auf der Rückseite anzuheben. Ersetzen Sie die Sicherung durch eine neue gleicher Stärke. Das Fach enthält auch eine Ersatzsicherung. Verwenden Sie niemals eine Sicherung mit anderer Stärke.

Ist das Phantom Pack mit einem Audio-Interface kompatibel?

Ja, Sie können die Ausgänge des Phantom Packs an die XLR-Eingänge eines Audio-Interfaces anschließen. Stellen Sie sicher, dass die Pegel richtig eingestellt sind.

Kann ich das Phantom Pack mit drahtlosen Mikrofonen verwenden?

Nein, das Phantom Pack ist für kabelgebundene Mikrofone mit XLR-Anschluss ausgelegt. Drahtlose Mikrofone verwenden einen Empfänger, der direkt an das Mischpult angeschlossen wird.

Wie reinige ich das Phantom Pack?

Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz. Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche abzuwischen. Vermeiden Sie Flüssigkeiten oder Chemikalien.

Gibt es ein Firmware-Update?

Das Phantom Pack scheint kein Firmware-Update zu benötigen. Für die neuesten Informationen besuchen Sie marantzpro.com.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und die Steckdose funktioniert. Überprüfen Sie die Sicherung: Wenn sie durchgebrannt ist, ersetzen Sie sie durch eine neue. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Kann ich lange XLR-Kabel verwenden?

Ja, aber bei Längen über 10 Metern bevorzugen Sie hochwertige, abgeschirmte Kabel, um Interferenzen zu vermeiden. Die Phantomspeisung kann über sehr lange Strecken abfallen.

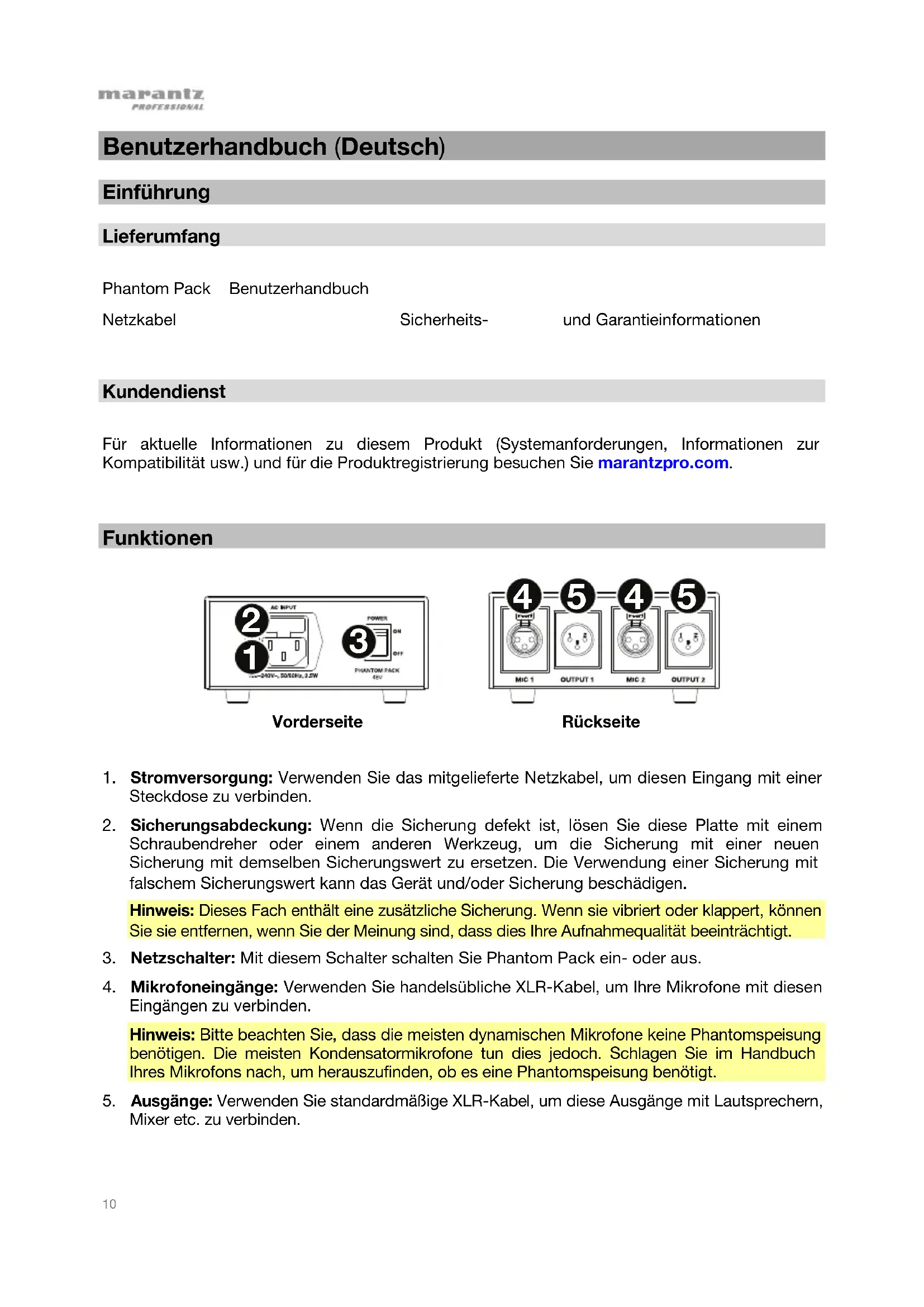

BEDIENUNGSANLEITUNG Phantom Pack MARANTZ

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

Phantom Pack Benutzerhandbuch

Netzkabel

Sicherheits-

und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität usw.) und für die Produktregistrierung besuchen Sie marantzpro.com.

Funktionen

AC INPUT 1 70V~240V~, 50/60Hz, 2.5W POWER ON OFF PHANTOM PACK 45V

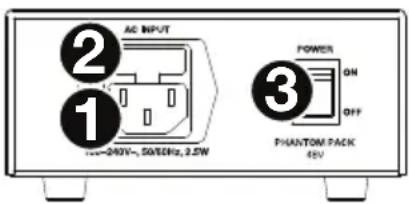

Vorderseite

4 MIC 1 OUTPUT 1 MIC 2 OUTPUT 2 4 MIC 2 OUTPUT 5

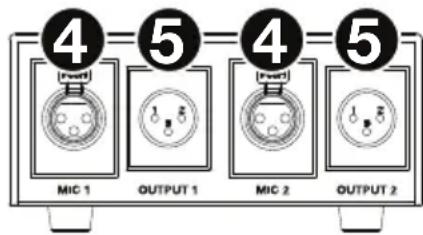

Rückseite

1. Stromversorgung: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden.
2. Sicherungsabdeckung: Wenn die Sicherung defekt ist, lösen Sie diese Platte mit einem Schraubendreher oder einem anderen Werkzeug, um die Sicherung mit einer neuen Sicherung mit demselben Sicherungswert zu ersetzen. Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

Hinweis: Dieses Fach enthält eine zusätzliche Sicherung. Wenn sie vibriert oder klappert, können Sie sie entfernen, wenn Sie der Meinung sind, dass dies Ihre Aufnahmequalität beeinträchtigt.

1. Netzschalter: Mit diesem Schalter schalten Sie Phantom Pack ein- oder aus.
2. Mikrofoneingänge: Verwenden Sie handelsübliche XLR-Kabel, um Ihre Mikrofone mit diesen Eingängen zu verbinden.

Hinweis: Bitte beachten Sie, dass die meisten dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt.

1. Ausgänge: Verwenden Sie standardmäßige XLR-Kabel, um diese Ausgänge mit Lautsprechern, Mixer etc. zu verbinden.

Setup

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

So richten Sie das Phantom Pack mit Ihrem Soundsystem ein:

1. Verwenden Sie das mitgelieferte Netzkabel, um das Phantom Pack mit einer Steckdose zu verbinden.

2. Verwenden Sie handelsübliche XLR-Kabel, um Ihre Mikrofone mit den Mikrofoneingängen zu verbinden.

Hinweis: Bitte beachten Sie, dass die meisten dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt.

1. Verwenden Sie standardmäßige XLR-Kabel, um die Ausgänge mit Ihrem Mixer, Ihrer Audio-Schnittstelle, Lautsprecher etc. zu verbinden.

2. Schalten Sie das Phantom Pack ein.

3. Schalten Sie all Ihre anderen Audiogeräte ein (Mixer, Audio-Schnittstelle, Lautsprecher etc.). Schalten Sie Ihre Lautsprecher zuletzt ein.

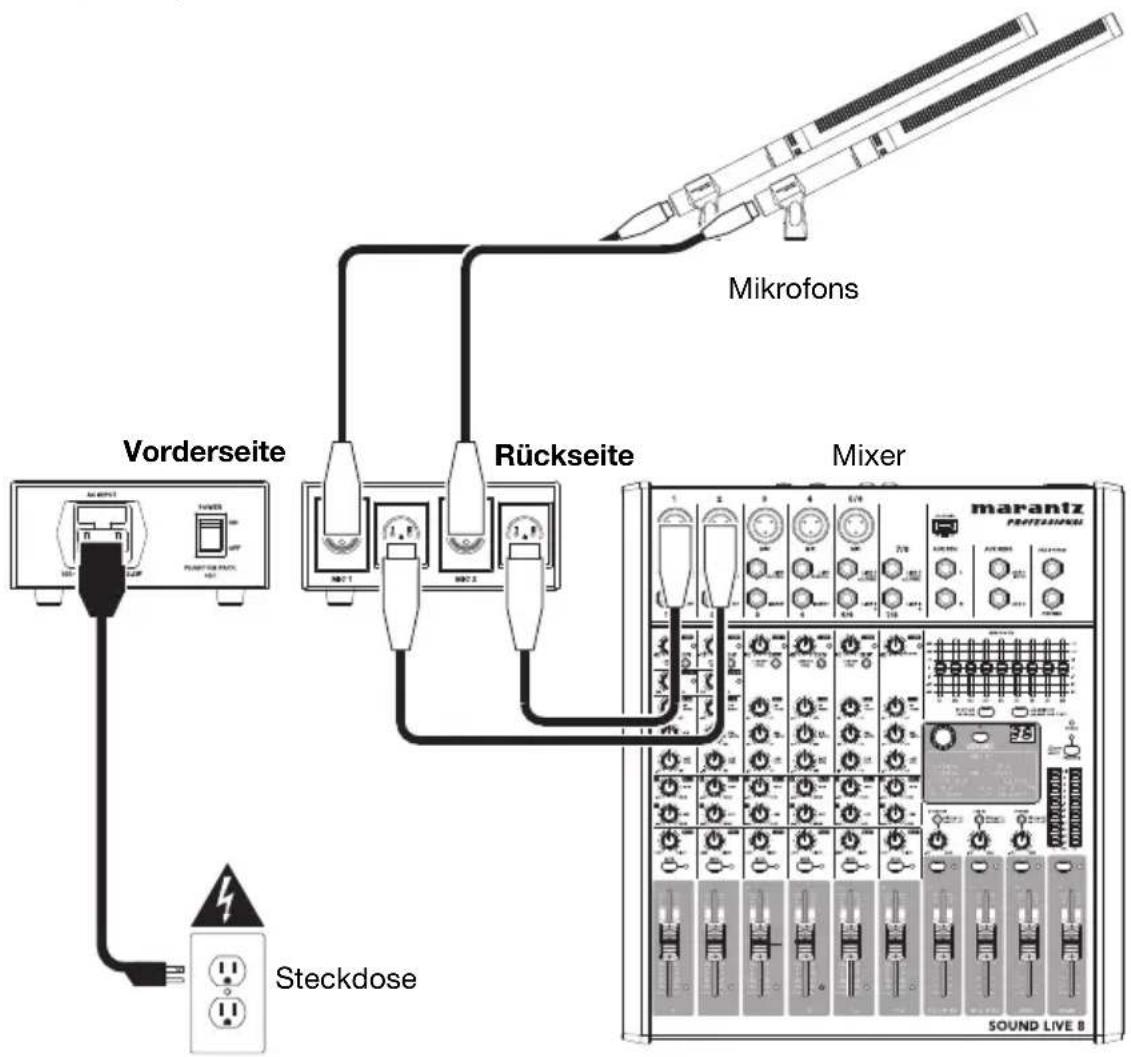

Dieses Beispiel zeigt den einfachen Einsatz des Phantom Pack.

