BEDIENUNGSANLEITUNG Sound Live 8 MARANTZ

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

Sound Live 8

Netzkabel

Benutzerhandbuch

Sicherheits- und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität usw.) und für die Produktregistrierung besuchen Sie marantzpro.com.

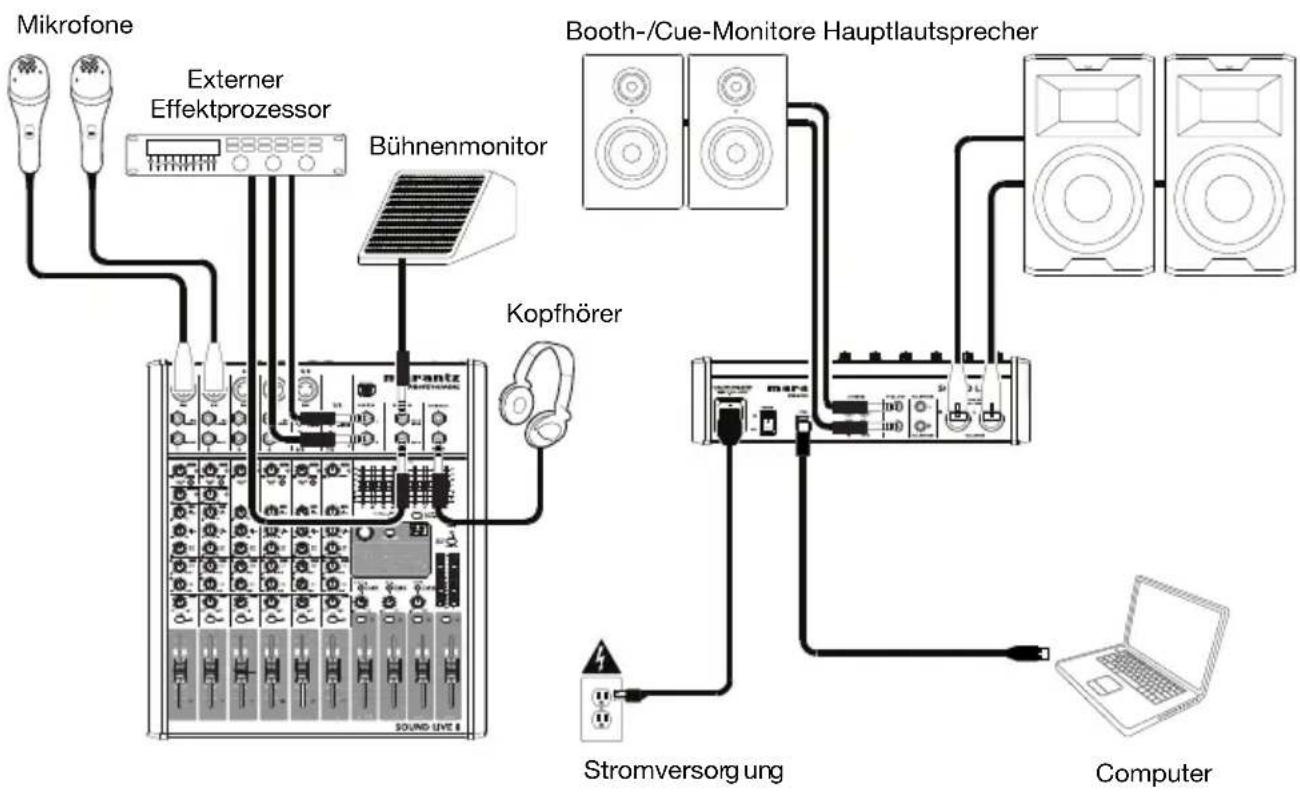

Schnelles Einrichten

Teile, die nicht im Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Ansicht Oberseite

Ansicht Rückseite

Funktionen

Oberseite

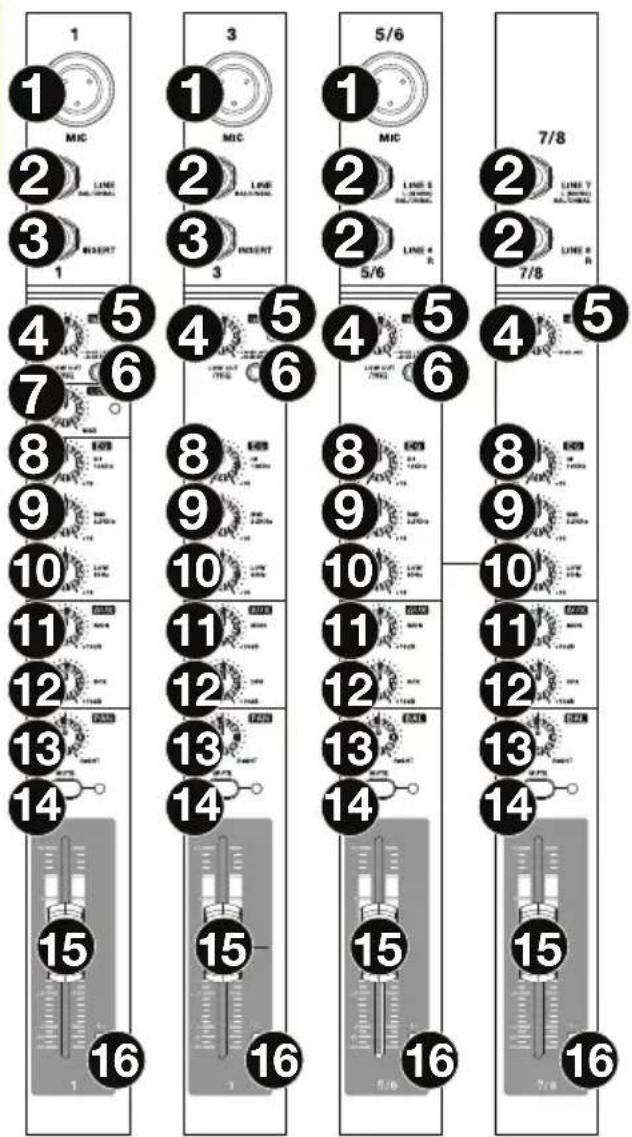

Kanäle

Hinweis: Die Kanäle haben im Wesentlichen die gleichen Regler mit einigen geringfügigen Abweichungen zwischen den Kanälen 1–2, 3–4, 5/6 und 7/8. Die vier verschiedenen Kanaltypen werden hier gezeigt.

1. Mic-Eingang: Schließen Sie ein Mikrofon oder ein Line-Gerät mit einem XLR-Kabel an diese Eingänge an.
2. Line-Eingang: Schließen Sie hier Line-Geräte über ein 6,35mm-Kabel an.
3. Insert: Verwenden Sie ein handelsübliches 6,35mm-TRS-Kabel, um diese Buchse an externe Prozessoren anzuschließen (wie z.B. Kompressoren, Limiter, externe EQs etc.) Es wird das Signal nach dem Gain des Kanalreglers und vor den EQ-Reglern des Kanals ausgegeben. Die Spitze des TRS-Anschlusses ist mit „Send“ belegt, der Ring mit „Return“.
4. Gain: Regelt die Lautstärke des Kanals (Pre-Fader und Pre-EQ-Gain). Stellen Sie diese so ein, dass die Signal-LED leuchtet.
5. Peak-LED: Sobald das Signal übersteuert, blinkt die LED. Wenn dies geschieht, verringern Sie den Wert des Gain-Reglers.
6. Low Cut Filter: Wenn diese Taste gedrückt ist, wird das Audiosignal dieses Kanals durch einen 75 Hz-Niederfrequenzfilter mit einer Flanke von 18 dB pro Oktave gesendet. Dies dient der Reduzierung von tieffrequenten Geräuschen bei der Verwendung von Mikrofonen.
7. Kompressor: Regelt die Stärke der Kompression am Kanal, die vom im Mischpult eingebauten Kompressor angewendet wird. Die LED neben dem Drehregler leuchtet auf, wenn der Kompressor eingeschaltet ist.
8. Hi-EQ: Passt die hohen Frequenzen (Höhen) des Kanals an.
9. Mid-EQ: Passt die mittleren Frequenzen des Kanals an.
10. Low-EQ: Passt die niedrigen Frequenzen (Bässe) des Kanals an.

1 MIC 2 LINE 3 INSERT 3 5/6 7/8 2 LINE 5 LINE 4 R LINE 7 LINE 8 R 4 6 7 8 9 10 11 12 13 14 15 16 15 16 15 16 15 16 16

1. Monitor-Regler: Regelt die Pre-Fader-Pegel des Signals, das von diesem Kanal an den Monitor-Mix gesendet wird. Der Pegel des Monitor-Mix wird mit dem Monitor-Fader geregelt.
2. DFX-Regler: Regelt den Post-Fader-Pegel des Signals, das zum Effektprozessor des Mischpults gesendet wird. Der Pegel des Effektprozessors wird mit dem DFX Return Fader (DFX Rtn) geregelt.
3. Pan/Balance des Kanals: Wenn dieser Regler die Bezeichnung Pan aufweist, passt er die (Mono-)Kanalposition im Stereo-Feld an. Wenn der Regler die Bezeichnung Bal aufweist, passt er die Balance zwischen linkem und rechtem Kanal des Stereosignals an.
4. Kanal Stummschalten: Drücken Sie diese Taste, um den Kanal stumm zu schalten bzw. die Stummschaltung aufzuheben. Die LED neben der Taste leuchtet auf, wenn der Kanal stummgeschaltet ist.
5. Kanal-Fader: Passt die Audiopegel am Kanal an.
6. Signal-LED (Sig): Zeigt an, dass das eingehende Audiosignal dieses Kanals im optimalen Bereich liegt.

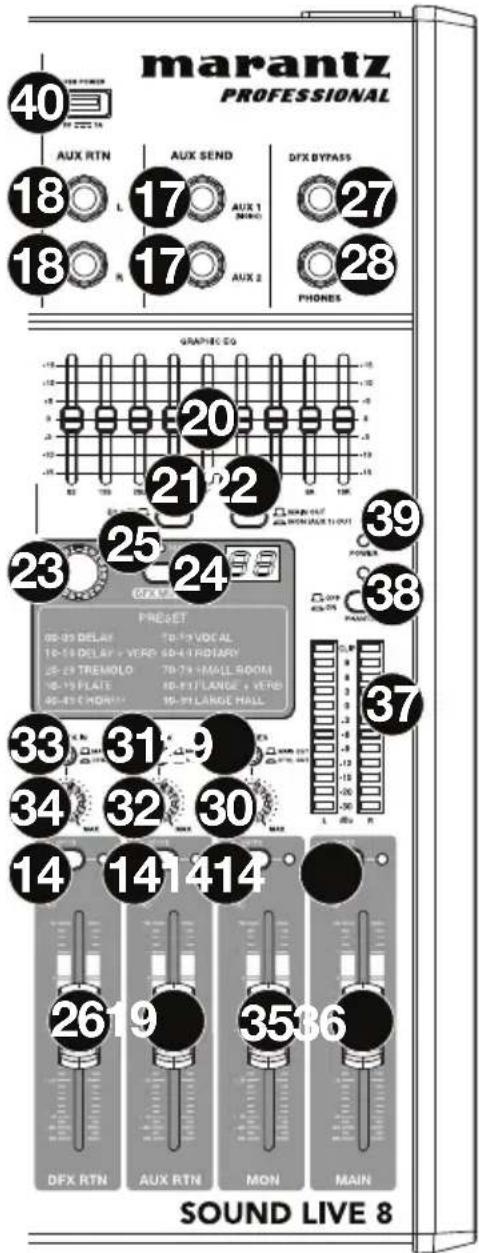

Haupt-Kontrollen

1. Aux-Send: Verwenden Sie 6,35mm-TRS-Kabel, um diese Ausgänge an die Eingänge eines externen Verstärkers oder aktiven Monitors anzuschließen. Verwenden Sie den Monitorregler (Mon) auf jedem Kanal, um den Pegel des Signals zu steuern, der an Aux Send 1 gesendet wurde. Dies ist nützlich für das Erstellen eines benutzerdefinierten Monitor-Mix für die Musiker auf der Bühne.

2. Aux Return (Aux Rtn): Sie können die Ausgänge eines externen Gerätes mit 6,35mm-Mono-Kabeln mit diesen Eingängen verbinden. Wenn Sie über eine Mono-Tonquelle verfügen, so schließen Sie diese an die linke Buchse an. Die Tonquelle wird sowohl links als auch rechts zu hören sein.

3. Aux Return Fader (Aux Rtn): Regelt den Pegel, der an die Aux Return (Aux Rtn)-Eingänge gesendet wird.

4. Grafischer Equalizer: Wenn der EQ Ein/Aus-Schalter aktiviert (gedrückt) ist, können Sie diese Steuerelemente verwenden, um den Equalizer im Main Mix einzustellen.

5. EQ Ein/Aus: Aktiviert oder deaktiviert den Grafischen Equalizer.

6. Hauptausgang/Monitorausgang: Wenn diese Taste angehoben ist, wird der grafische Equalizer das Signal beeinflussen, das zu den Main Mix-Ausgängen gesendet wurde. Wenn diese Taste gedrückt ist, wird der grafische Equalizer jenes Signal beeinflussen, das zum Aux 1 (Mon) Ausgang gesendet wurde.

marantz PROFESSIONAL 40 AUX RTN 18 L 17 AUX 1 MONO 18 R 17 AUX 2 DX BYPASS 27 28 PHONES GRAPHIC CO 20 21 22 23 25 24 39 38 PRESSET 05-03 DELAY 10-10 DELAY + VERB 40-61 RDTARY 15-25 TREMOLO 10-15 PLATE 40-45 (MON) 15-91 LARGE HALL 33 34 31 32 30 37 14 141 1414 26 19 35 6 SOUND LIVE 8

1. Effektwahlschalter: Dieser Regler bestimmt, welcher Effekt der interne Effektprozessor des Mixers auf die verschiedenen Kanäle angewendet wird. Drehen Sie den Regler, um die Effektnummer zu ändern und drücken Sie den Regler, um den Effekt auszuwählen. Die Anzeige neben der Taste DFX Stummschalten wird die Preset-Nummer anzeigen. Jeder Kanal kann unterschiedliche Anteile an den Prozessor senden, indem der entsprechende DFX-Regler angepasst wird. Eine Beschreibung der verfügbaren Effekte finden Sie im Abschnitt Effekte.

2. DFX Stummschalten: Drücken Sie diese Taste, um die Effekte stumm zu schalten bzw. um die Stummschaltung aufzuheben.

3. DFX Peak-LED: Sobald das Signal übersteuert, blinkt die LED. Wenn dies passiert, verringern Sie die Einstellung der DFX-Regler bei Ihren Quellkanälen. Wenn der Effektprozessor stumm geschaltet ist, leuchtet die LED konstant auf.

4. DFX Return Fader (DFX Rtn): Regelt den Pegel des Signals, das vom Effektprozessor des Mixers geschickt wird.

5. DFX Bypass: Sie können einen handelsüblichen, einrastenden 6,35mm-Fussschalter (separat erhältlich) an diesen Eingang anschließen und ihn zur Umgehung des internen Effektprozessors des Mixers verwenden (wenn sich der Fußschalter in seiner „geschlossenen“ Position befindet).

6. Kopfhörerausgang: Schließen Sie 6,35mm Stereo-Kopfhörer an diese Ausgänge an. Die Lautstärke regeln Sie über den Kopfhörer-Lautstärkeregler. Die Taste Kopfhörerquelle legt fest, welches Signal an diesen Ausgang gesendet wird.

7. Kopfhörerquelle: Wenn diese Taste angehoben ist, wird das Signal der Main Mix-Ausgänge im Kopfhörerausgang zu hören sein. Wenn diese Taste gedrückt wird, wird das Signal der Control Room-Ausgänge (Ctrl Out) im Kopfhörerausgang zu hören sein.

8. Kopfhörerlautstärke: Regelt die Lautstärke des Kopfhörerausgangs.

9. USB-In Quelle: Wenn diese Taste angehoben ist, wird das Signal, das über den USB-Port zum Mixer gesendet wird, zu den Main Mix-Ausgängen gesendet. Wenn diese Taste gedrückt ist, wird das Signal, das über den USB-Port zum Mixer gesend Control Room-Ausgängen (Ctrl Out) gesendet.

10. USB-In Pegel: Reguliert den Pegel des Signals, das über den USB-Anschluss an den Mixer gesendet wird.

11. 2 Track In Quelle: Wenn diese Taste angehoben ist, wird das Signal vom 2 Track In zu den Main Mix-Ausgängen gesendet. Wenn diese Taste gedrückt ist, wird das Signal der 2 Track In zu den Control Room-Ausgängen (Ctrl Out) gesendet.

12. 2 Track In Pegel: Stellt den Pegel der 2 Track In ein.

13. Monitor-Fader: Passt den Pegel des Aux Send 1 (Mon)-Ausgangs (Monitor-Mix) an.

14. Haupt-Fader: Stellt den Pegel der Main Mix-Ausgänge ein.

15. LED-Anzeigen: Zeigt den Audiopegel der Main Mix-Ausgänge. Die Clip-LED kann gelegentlich aufleuchten - wenn dies jedoch zu oft geschieht, sollten Sie das Volumen des Mixes und/oder der einzelnen Kanäle reduzieren.

16. Phantomspeisung: Aktiviert/deaktiviert die Phantomspeisung. Ist diese Funktion aktiviert, leuchtet die LED-Anzeige neben der Taste auf und die XLR-Mikrofoneingänge werden durch die Phantomspeisung mit +48V versorgt. Bitte beachten Sie, dass die meisten dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt.

17. Power-LED: Leuchtet, wenn der Mixer eingeschaltet ist.

18. Stromversorgung über USB: Sie können diesen USB-Port dazu verwenden, um ein Gerät, das Strom von einem 5V, 1A USB-Bus benötigt, mit Strom zu versorgen (oder zu laden).

Effekte

Um Effekte anzuwenden, drehen Sie den Effektwahlschalter und drücken Sie ihn, um eines der verfügbaren Presets auszuwählen. Um ein Kanalsignal an den Effektprozessor zu senden, drehen Sie den DFX-Regler (Aux 2) dieses Kanals. Jeder Effekt verfügt über 10 Variationen.

Nummer	Effekt	Beschreibung
00–09	Delay	Reproduziert das Signal nach kurzer Zeit.
10–19	Delay +	Reverb Delay-Effekt mit Room-Reverb.
20–29	Tremolo Erhöht und senkt den Signalpegel rasch und gleichmäßig.
30–39	Plate Simuliert einen hellen Plate-Reverb.
40–49	Chorus Simuliert den komplexen, vollen Klang mehrerer Instrumente, die denselben Ton spielen.
50–59	Gesangsstimme	Reverb, der einen Raum mit einer kurzen Verzögerungszeit simuliert.
60–69	Rotary	Simuliert den klassischen Doppler-Effekt eines rotierenden Orgelhorns.
70–79	Kleiner Raum	Reverb, der einen hellen Studioraum simuliert.
80–89	Flanger+Reverb	Wendet Room-Reverb und einen klassischen Stereo-Flanger-Effekt an.
90–99	Große Halle	Reverb, der einen großen akustischen Raum simuliert.

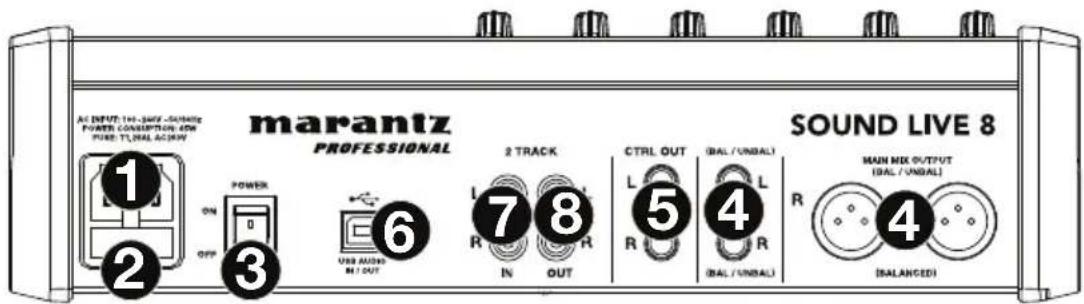

Rückseite

marantz PROFESSIONAL SOUND LIVE 8 1 2 3 POWER ON OFF 6 L R 7 R IN 2 TRACK CTRL OUT L R 5 4 (RAL / UNBAL) (R RAL / UNBAL) MAIN MIX OUTPUT (RAL / UNBAL) 4 (BALANCED)

1. Netzeingang: Verwenden Sie das mitgelieferte Netzkabel, um den Mixer mit einer Steckdose zu verbinden. Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Verbinden Sie zuerst das Stromkabel mit dem Mixer und stecken das Netzteil dann in eine Steckdose.
2. Sicherungsabdeckung: Wenn die Sicherung defekt ist, heben Sie diese Platte mit einem Schraubendreher oder einem anderen Werkzeug an, um die Sicherung mit einer neuen Sicherung mit demselben Sicherungswert zu ersetzen (Sicherungswert ist direkt oberhalb des Netzeingangs angegeben). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzschalter: Schaltet den Mixer an und aus. Schalten Sie den Mixer erst ein, nachdem Sie all Ihre Eingabegeräte verbunden haben, aber bevor Sie Ihre Verstärker einschalten. Schalten Sie die Verstärker aus, bevor Sie den Mixer ausschalten.
4. Main Mix-Ausgänge: Verwenden Sie handelsübliche XLR- oder 6,35mm-Kabel, um eines dieser Ausgangspaare mit Ihren Lautsprechern oder Ihrem Verstärkersystem zu verbinden. Verwenden Sie den Haupt-Fader, um den Pegel dieser Ausgänge zu regeln.
5. Control Room-Ausgänge (Ctrl Out): Verwenden Sie handelsübliche 6,35mm-Kabel, um diese Ausgänge an Ihre Control Room-Monitore (Booth) oder Ihr Verstärkersystem anzuschließen.

6. USB-Port: Verwenden Sie ein Standard-USB-Kabel, um diesen USB-Port mit Ihrem Computer zu verbinden. Der Mixer kann über die Verbindung Audiosignale an den Computer senden bzw. vom Computer empfangen.

7. Beim Senden von Audiosignalen wird der Hauptmix vom Mixer an Ihren Computer gesendet.

8. Beim Empfangen von Audiosignalen wird vom Computer an die Main Mix-Ausgänge oder die Control Room-Ausgänge (Ctrl Out) gesendet, je nach Position der Mixertaste USB-In Quelle.

9. 2-Track Eingänge (2 Track In): Sie können diese Eingänge mit den Ausgängen einer externen Tonquelle verbinden, indem Sie handelsübliche Stereo-Cinch-Kabel (separat erhältlich) verwenden. Verwenden Sie die Taste 2 Track In-Quelle, um dieses Signal entweder an die Main Mix-Ausgänge oder die Control Room-Ausgänge (Ctrl Out) zu senden.

10. 2-Track Ausgänge (2 Track Out): Sie können diese Ausgänge mit den Eingängen eines externen Aufnahmegeräts verbinden, indem Sie ein handelsübliches Stereo-Cinch-Kabel (separat erhältlich) verwenden.

Allgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich das Gerät Sound Live 8 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 1999/5/EG befindet. Die vollständige EG Konformitätserklärung kann unter folgender Adresse angefordert werden:

inMusic GmbH Harkortstr. 12 - 32 40880 Ratingen GERMANY
