Produkttyp	Mikrofonhalterung mit Stoßdämpfung und Griff
Marke	Marantz
Modell	ZP-1
Hauptverwendung	Montage, Vibrationsisolierung und Transport professioneller Mikrofone
Packungsinhalt	ZP-1-Halterung, Stoßdämpfungsbänder, künstlicher Fellwindschutz, Bedienungsanleitung, Sicherheitshinweise und Garantie
Konstruktionsmaterialien	Metall und robustes Kunststoff
Griff	Winkel- und Positionsverstellbar entlang der Schiene für optimale Balance
Stoßdämpfungsaufhängung	Verstellbare elastische Bänder für optimale Vibrationsisolierung
Verriegelungssystem	Vordere und hintere Schienen mit Schnellspannhebeln
Stoßdämpfungskappe	Vordere und hintere (abnehmbare) Kappe abschraubbar
Kabeleingang	XLR-Stecker mit integrierter Kabelführung an der Rückseite der Schienen
Einstellung der Befestigungspunkte	Mit einem Schraubendreher möglich, um die Klemmschraube an der Aufhängungsklammer zu lösen
Windschutz	Künstlicher Fellwindschutz (Paraviento) im Lieferumfang
Kompatibilität	Standard-Kanonenmikrofone (XLR)
Wartung	Mit einem weichen, trockenen Tuch reinigen. Vermeiden Sie scheuernde Produkte.
Sicherheitshinweise	Im Lieferumfang enthalten. Überprüfen Sie die Stabilität der Halterung während des Gebrauchs.
Reparierbarkeit	Ersatzteile erhältlich: Aufhängungsbänder, Fellwindschutz, Schrauben usw. Kontaktieren Sie den Marantz-Support.
Garantie	Informationen liegen dem Produkt bei. Registrierung möglich auf marantzpro.com
Dokumentation	Bedienungsanleitung zum Download verfügbar auf notice-facile.com und marantzpro.com

Häufig gestellte Fragen - ZP1 MARANTZ

Wie setze ich ein Mikrofon in die ZP-1-Halterung ein?

Schrauben Sie die hintere Kappe ab und entfernen Sie sie. Lösen Sie die vorderen und hinteren Schnellspannhebel. Schieben Sie den Aufhängungskörper aus dem Hauptgehäuse. Platzieren Sie das Mikrofon über den Stoßdämpfungsbändern und drücken Sie den Mikrofonkörper vorsichtig in die Bänder, um sicherzustellen, dass es sicher sitzt. Stecken Sie dann das XLR-Kabel in den Mikrofoneingang, richten Sie die Schienen am Hauptgehäuse aus und schieben Sie die Aufhängung wieder in das Gehäuse. Ziehen Sie die Hebel fest und schrauben Sie die hintere Kappe wieder auf.

Wie stelle ich den Winkel des Griffs des ZP-1 ein?

Öffnen Sie die Schnellspann-Winkelklemme auf der linken Seite des Griffs, stellen Sie den Griff auf den gewünschten Winkel ein und ziehen Sie dann die Spannschraube auf der rechten Seite des Griffs fest. Schließen Sie die Schnellspann-Winkelklemme, um zu verriegeln. Um den Griff für den Transport zusammenzuklappen, befolgen Sie das gleiche Verfahren.

Wie stelle ich die Position des Griffs entlang der Schiene ein?

Drehen Sie die Arretierschraube des Griffs mehrmals, um sie zu lösen. Stützen Sie das Gehäuse, um Instabilität zu vermeiden, und schieben Sie dann den Griff auf der Schiene nach oben oder unten, um die gewünschte Balance zu erreichen. Ziehen Sie die Arretierschraube schließlich im Uhrzeigersinn fest.

Wie stelle ich die Befestigungspunkte der Aufhängung für ein bestimmtes Mikrofon ein?

Verwenden Sie einen Schraubendreher, um die Klemmschraube an der Aufhängungsklammer zu lösen. Halten Sie die Basis der Klammer und die Schiene fest, während Sie die Aufhängungsklammer vorsichtig an die gewünschte Position schieben. Stellen Sie sicher, dass die Klammer zentriert und gerade auf der Schiene aufliegt, und ziehen Sie dann die Klemmschraube fest.

Welche Mikrofontypen sind mit der ZP-1-Halterung kompatibel?

Der ZP-1 ist mit den meisten Standard-Kanonenmikrofonen (XLR-Anschluss) kompatibel. Die verstellbaren Stoßdämpfungsbänder passen sich verschiedenen Durchmessern an. Für spezifische Mikrofone stellen Sie die Befestigungspunkte wie in der Anleitung beschrieben ein.

Wie reinige und pflege ich die ZP-1-Halterung?

Reinigen Sie die Halterung mit einem weichen, trockenen Tuch. Vermeiden Sie scheuernde Produkte oder Lösungsmittel. Die Stoßdämpfungsbänder können bei Verschleiß ausgetauscht werden. Lagern Sie die Halterung an einem trockenen, staubfreien Ort.

Wie ersetze ich die Stoßdämpfungsbänder des ZP-1?

Entfernen Sie das Mikrofon und das Kabel. Lösen Sie die Schnellspannhebel der Schienen und nehmen Sie den Aufhängungskörper heraus. Die Stoßdämpfungsbänder sind auf den Körper aufgefädelt. Ersetzen Sie sie durch neue (als Ersatzteile erhältlich), indem Sie dem gleichen Weg folgen. Bauen Sie alles wieder zusammen.

Kann ich ein anderes Kabel als das mitgelieferte mit dem ZP-1 verwenden?

Ja, Sie können ein anderes XLR-Kabel verwenden. Befestigen Sie es mit der Kabelführung an der Rückseite der Schienen, wobei Sie genügend Platz für den Anschluss der hinteren Kappe lassen. Stellen Sie sicher, dass das Kabel sicher ist und die Funktion der Aufhängung nicht beeinträchtigt.

Wie installiere ich das XLR-Kabel korrekt im ZP-1?

Stecken Sie das XLR-Kabel in den XLR-Eingang des Mikrofons, während Sie die Schienen am Hauptgehäuse ausrichten. Schieben Sie den Aufhängungskörper wieder in das Hauptgehäuse, ziehen Sie die vorderen und hinteren Schnellspannhebel fest und schrauben Sie die hintere Kappe wieder auf. Befestigen Sie das Kabel mit der Kabelführung an der Rückseite der Schienen.

Wo finde ich Ersatzteile für den ZP-1?

Ersatzteile (Stoßdämpfungsbänder, künstlicher Fellwindschutz, Schrauben usw.) können über den Marantz-Support bestellt werden. Besuchen Sie marantzpro.com/support für weitere Informationen.

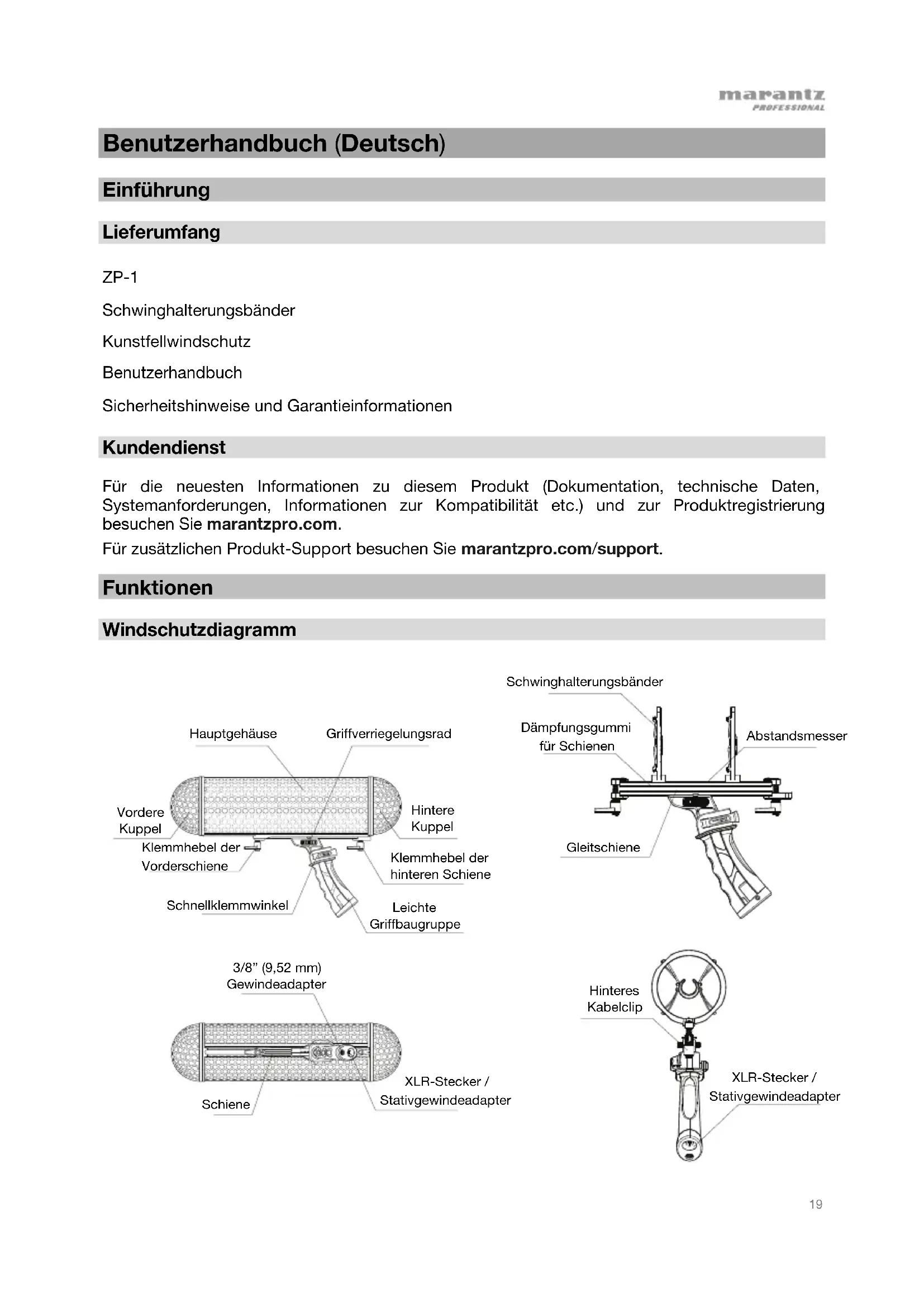

BEDIENUNGSANLEITUNG ZP1 MARANTZ

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

ZP-1

Schwinghalterungsbänder

Kunstfellwindschutz

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu dieser Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistierung besuchen Sie marantzpro.com.

Für zusätzlichen Produkt-Support besuchen Sie marantzpro.com/support.

Funktionen

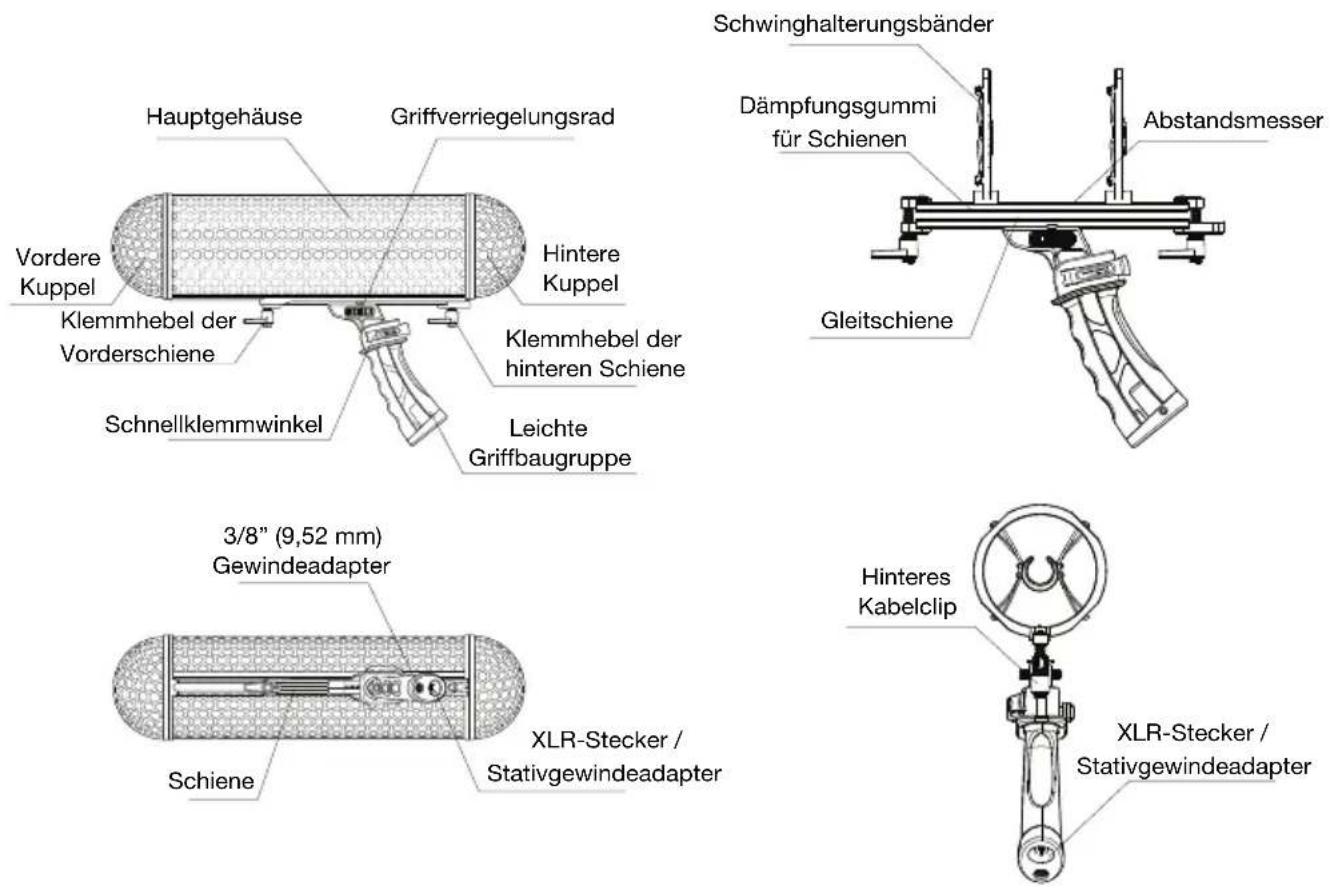

Windschutzdiagramm

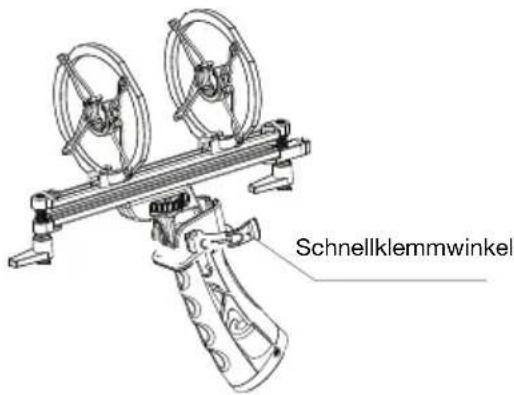

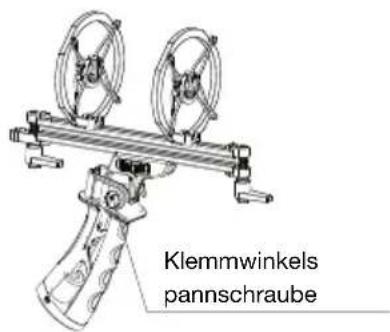

Einstellen des Griffs

Stellen Sie den Griffwinkel ein, indem Sie die nachstehenden Anweisungen befolgen:

1. Öffnen Sie den Schnellklemmwinkel auf der linken Seite des Griffs und bringen den Griff in den gewünschten Winkel.
2. Ziehen Sie die Klemmwinkelspannschraube auf der rechten Seite des Griffs fest, um die Spannung des Schnellspanners zu erhöhen.

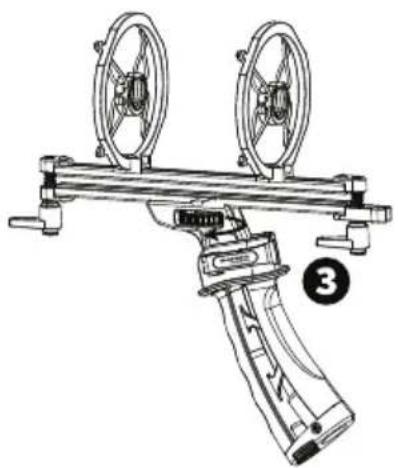

3. Schlieben Sie den Klemmwinkel auf der linken Seite des Griffs, um es zu fixieren. Hinweis:fahren Sie den Griff bei Transport und Lagerung ein.

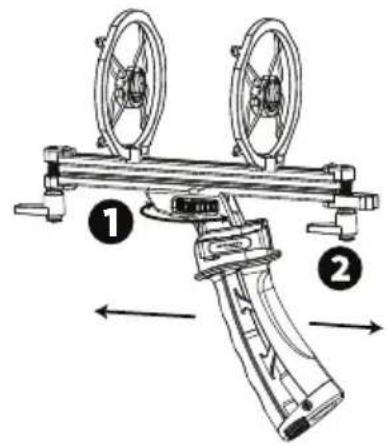

Der Griff kann entlang der Schieren in eine Position verlagert werden, um eine ideale Gewichtsverteilung zu erzielen.

1. Um den Griff zu verlagern, drehen Sie erst das Griffverriegelungsrad einige Male, um den Griff zu lockern. Achten Sie daraufuf, das Gehäuse zu stützen, damit es nicht instabil wird, wenn das Verriegelungsrad zu stark gelockert wurde.
2. Schieben Sie den Griff auf der Schiene nach oben oder unter, um das gewünschte Gleichgewicht zu erreichen.
3. Drehen Sie das Griffverriegelungsrad im Uhrzeigersinn, um es festzuziehen.

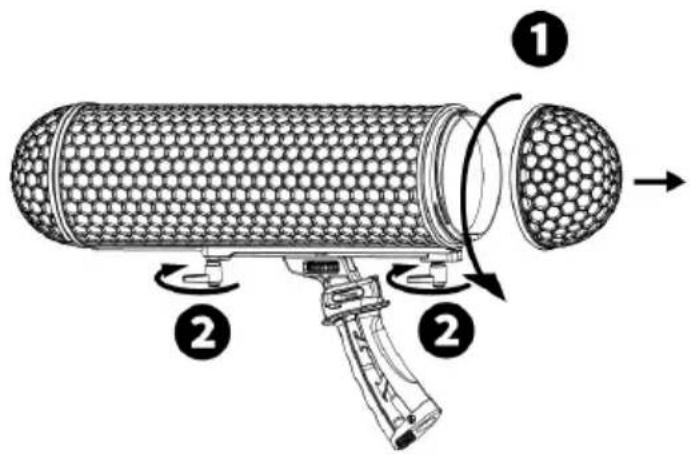

Einsetzen Ihres Mikrofons

1. Losen und entfernen Sie die hintere Kuppel.
2. Losen Sie die Klemmhebel der vorderen und hinteren Schienen.

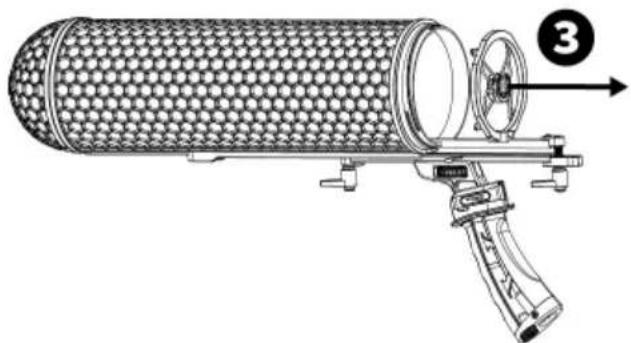

3. Schieben Sie den Federungskörper aus dem Hauptgehäuse. Um eine optimale Balance und Isolation zu erreichen, müssen Sie die Position der Schwinghalterungsbande einstellen.

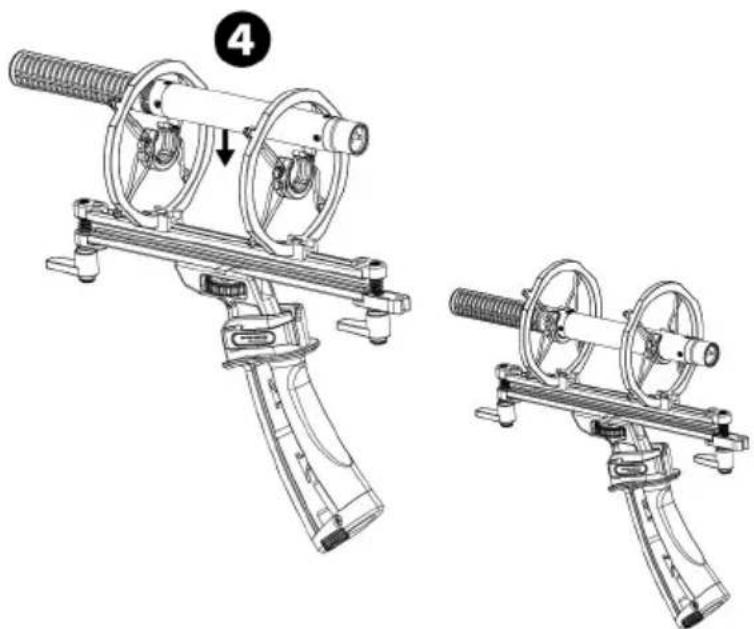

4. Platzieren Sie das Mikrofon oberhalb der Schwinghalterungsbänder und bringen den Mikrofonkorper sanft in die Schwinghalterungsbänder. Sorgen Sie dazu, dass das Mikrofon sichert ist.

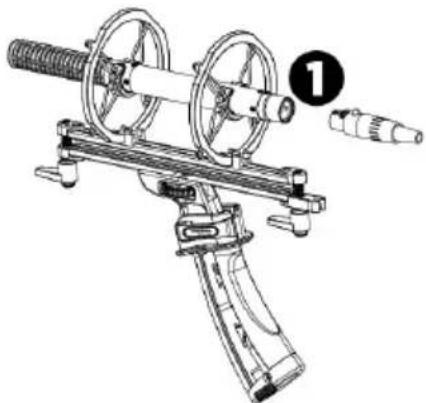

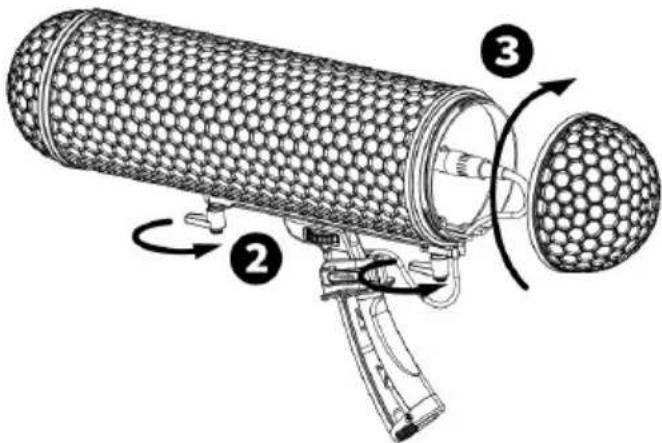

Montage eines Kabels

1. Schlieben Sie das XLR-Kabel an die entsprechende XLR-Mikrofonbuchse an. Achten Sie darauf, dass die Schienen mit dem Hauptgehäuse ausgerichtet sind und schiben den Federungskörper zurück in das Hauptgehäuse.
2. Ziehen Sie die Klemmhebel der vorderen und hinteren Schieren fest.
3. Schrauben Sie die bereits Kuppel wieder an ihrem Platz fest.

Hinweis: Wenn Sie das vormontierte ZP-1-Kabel verwenden, fixieren Sie das Kabel mit einer Kabeltülle an der Rückseite der Schienen, um sicherzustellen, dass die Ausrichtung mit dem Bild übereinstimmt. Wenn Sie nicht das mitgelieferte ZP-1, sondern ein andere Kabel verwenden, befestigen Sie es mit einer Kabeltülle, um sicherzustellen, dass genugend Platz für den Anschluss der hinteren Kuppel bleibt.

Hinweis: Schlieben Sie das Kabel an das Mikrofon an und bringen Sie den Griff in den gewünschten Winkel.

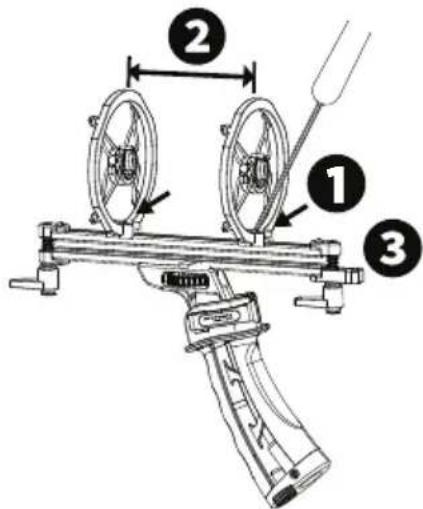

Anpassen der Aufhängungen

Bei manchen Mikrofonen muss der Dämpfungssclip vorwarts oder rückwarts entlang der Schiene geschoben werden. Um die Position der Aufhängungen anzupassen, befolgen Sie die unter angegebenen Anweisungen.

1. Verwenden Sie einen Schraubendreher, um die Klemmschraube am Dämpfungssclip zu halten.
2. Halten Sie die Basis des Dämpfungssclips und die Schiene, während Sie den Dämpfungssclips sanft in die gewünschte Position schieren.
3. Stellen Sie sicher, dass der Dämpfungssclip zentriert ist und gerade auf der Schiene hin- und her bewegt werden kann. Ziehen Sie dann die Klemmschraube wieder an.
