Tipo di prodotto	Supporto antishock per microfono con maniglia
Marca	Marantz
Modello	ZP-1
Utilizzo principale	Montaggio, isolamento delle vibrazioni e trasporto di microfoni professionali
Contenuto della confezione	Supporto ZP-1, fasce di sospensione antiurto, schermo in pelliccia sintetica, guida all'uso, istruzioni di sicurezza e garanzia
Materiali di costruzione	Metallo e plastica robusta
Maniglia	Regolabile in angolo e posizione lungo la guida per un equilibrio ottimale
Sospensione antiurto	Fasce elastiche regolabili per un isolamento ottimale delle vibrazioni
Sistema di bloccaggio	Guide anteriori e posteriori con leve di bloccaggio a sgancio rapido
Cupola antiurto	Cupola anteriore e posteriore (ferma) svitabile
Ingresso cavo	XLR maschio con passacavo integrato nella parte posteriore delle guide
Regolazione dei punti di fissaggio	Possibile con un cacciavite per allentare la vite del morsetto sulla pinza di sospensione
Schermo antivento	Schermo in pelliccia sintetica (paravento) incluso
Compatibilità	Microfoni a montaggio standard di tipo cannone (XLR)
Manutenzione	Pulire con un panno morbido e asciutto. Evitare prodotti abrasivi
Istruzioni di sicurezza	Incluse nella documentazione. Verificare la stabilità del supporto durante l'uso
Riparabilità	Parti di ricambio disponibili: fasce di sospensione, schermo in pelliccia, viti, ecc. Contattare il supporto Marantz
Garanzia	Informazioni fornite con il prodotto. Registrazione possibile su marantzpro.com
Documentazione	Guida all'uso disponibile per il download su notice-facile.com e marantzpro.com

Domande frequenti - ZP1 MARANTZ

Come inserire un microfono nel supporto ZP-1?

Svitare e rimuovere la cupola ferma. Allentare le leve di bloccaggio delle guide anteriori e posteriori. Far scorrere il corpo della sospensione fuori dall'alloggiamento principale. Posizionare il microfono sopra le fasce di sospensione antiurto e spingere delicatamente il corpo del microfono nelle fasce assicurandosi che sia sicuro. Quindi, inserire il cavo XLR nell'ingresso del microfono, allineare le guide con l'alloggiamento principale e far scorrere nuovamente la sospensione nell'alloggiamento. Stringere le leve e riavvitare la cupola ferma.

Come regolare l'angolo della maniglia dello ZP-1?

Aprire il morsetto ad angolo a sgancio rapido sul lato sinistro della maniglia, regolare la maniglia all'angolo desiderato, quindi stringere la vite di tensione sul lato destro della maniglia. Chiudere il morsetto ad angolo a sgancio rapido per bloccare. Per ripiegare la maniglia durante il trasporto, seguire la stessa procedura.

Come regolare la posizione della maniglia lungo la guida?

Girare la vite di bloccaggio della maniglia più volte per allentarla. Sostenere l'alloggiamento per evitare instabilità, quindi far scorrere la maniglia verso l'alto o verso il basso sulla guida per raggiungere l'equilibrio desiderato. Infine, girare la vite di bloccaggio in senso orario per stringerla.

Come regolare i punti di fissaggio della sospensione per un microfono specifico?

Usare un cacciavite per allentare la vite del morsetto sulla pinza di sospensione. Tenere la base della pinza e la guida mentre si fa scorrere delicatamente la pinza di sospensione nella posizione desiderata. Assicurarsi che la pinza sia centrata e poggi dritta sulla guida, quindi stringere la vite del morsetto.

Quali tipi di microfoni sono compatibili con il supporto ZP-1?

Lo ZP-1 è compatibile con la maggior parte dei microfoni di tipo cannone (a montaggio XLR) di dimensioni standard. Le fasce di sospensione antiurto regolabili consentono di adattarsi a diversi diametri. Per microfoni specifici, regolare i punti di fissaggio come descritto nella guida.

Come pulire e mantenere il supporto ZP-1?

Pulire il supporto con un panno morbido e asciutto. Evitare prodotti abrasivi o solventi. Le fasce di sospensione antiurto possono essere sostituite se si usurano. Riporre il supporto in un luogo asciutto e al riparo dalla polvere.

Come sostituire le fasce di sospensione antiurto dello ZP-1?

Rimuovere il microfono e il cavo. Allentare le leve di bloccaggio delle guide ed estrarre il corpo della sospensione. Le fasce di sospensione antiurto sono infilate sul corpo. Sostituirle con fasce nuove (disponibili come parti di ricambio) seguendo lo stesso percorso. Rimontare il tutto.

Posso usare un cavo diverso da quello fornito con lo ZP-1?

Sì, è possibile utilizzare un altro cavo XLR. Fissarlo in posizione usando il passacavo nella parte posteriore delle guide, lasciando abbastanza spazio per collegare la cupola posteriore. Assicurarsi che il cavo sia ben fissato e non ostacoli il funzionamento della sospensione.

Come installare correttamente il cavo XLR nello ZP-1?

Inserire il cavo XLR nell'ingresso XLR del microfono allineando le guide con l'alloggiamento principale. Far scorrere il corpo della sospensione nuovamente nell'alloggiamento principale, stringere le leve di bloccaggio anteriori e posteriori, quindi riavvitare la cupola ferma. Fissare il cavo con il passacavo nella parte posteriore delle guide.

Dove trovare parti di ricambio per lo ZP-1?

Le parti di ricambio (fasce di sospensione antiurto, schermo in pelliccia sintetica, viti, ecc.) possono essere ordinate tramite il supporto Marantz. Visitare il sito marantzpro.com/support per maggiori informazioni.

MANUALE UTENTE ZP1 MARANTZ

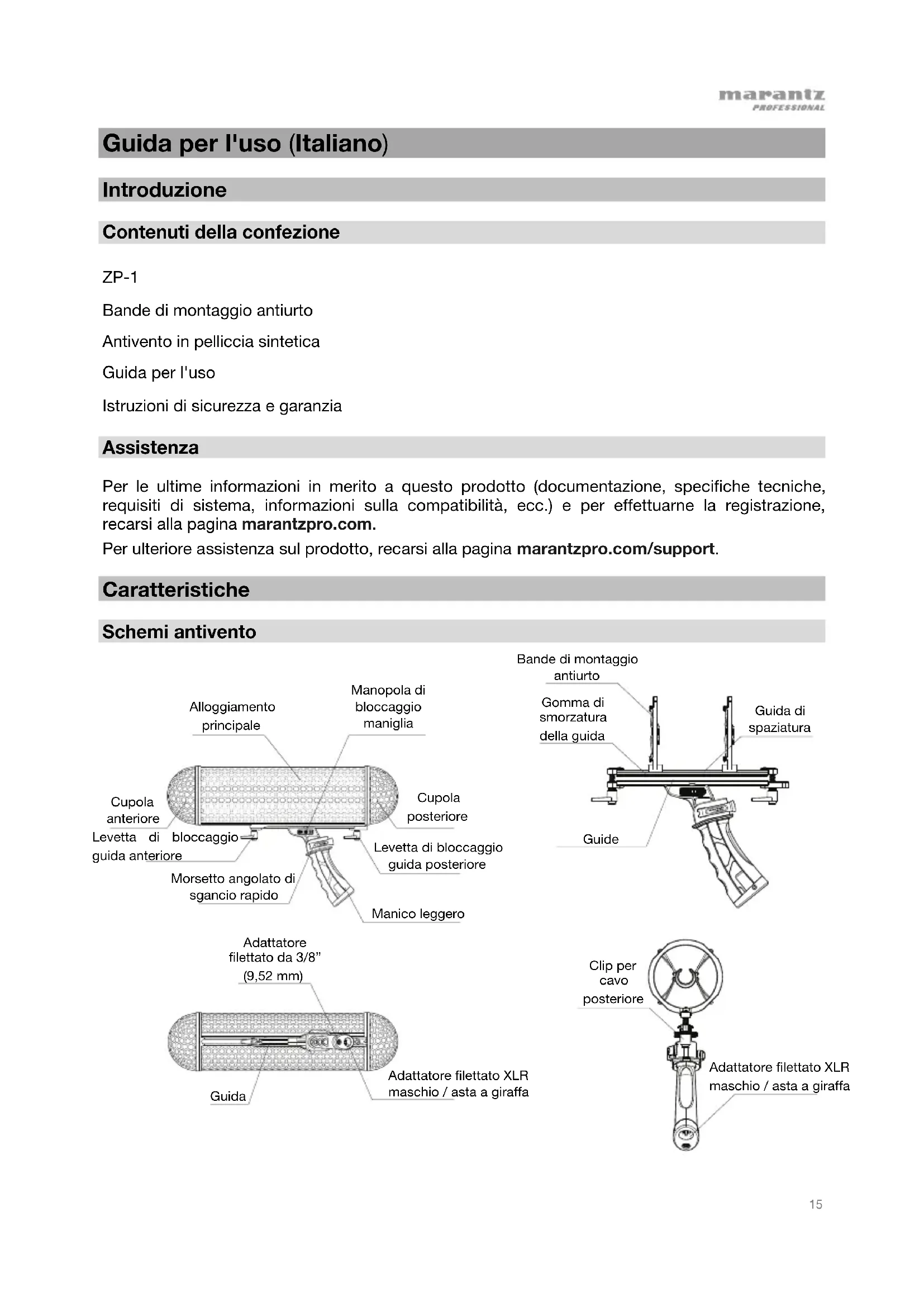

Guida per l'uso (Italiano)

Introduzione

Contenuti della confazione

ZP-1

Bande di montaggio antiurto

Antivento in pelliccia sintetica

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a quello prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina marantzpro.com.

Per ulteriore assistenza sul prodotto, recarsi alla pagina marantzpro.com/support.

Caratteristiche

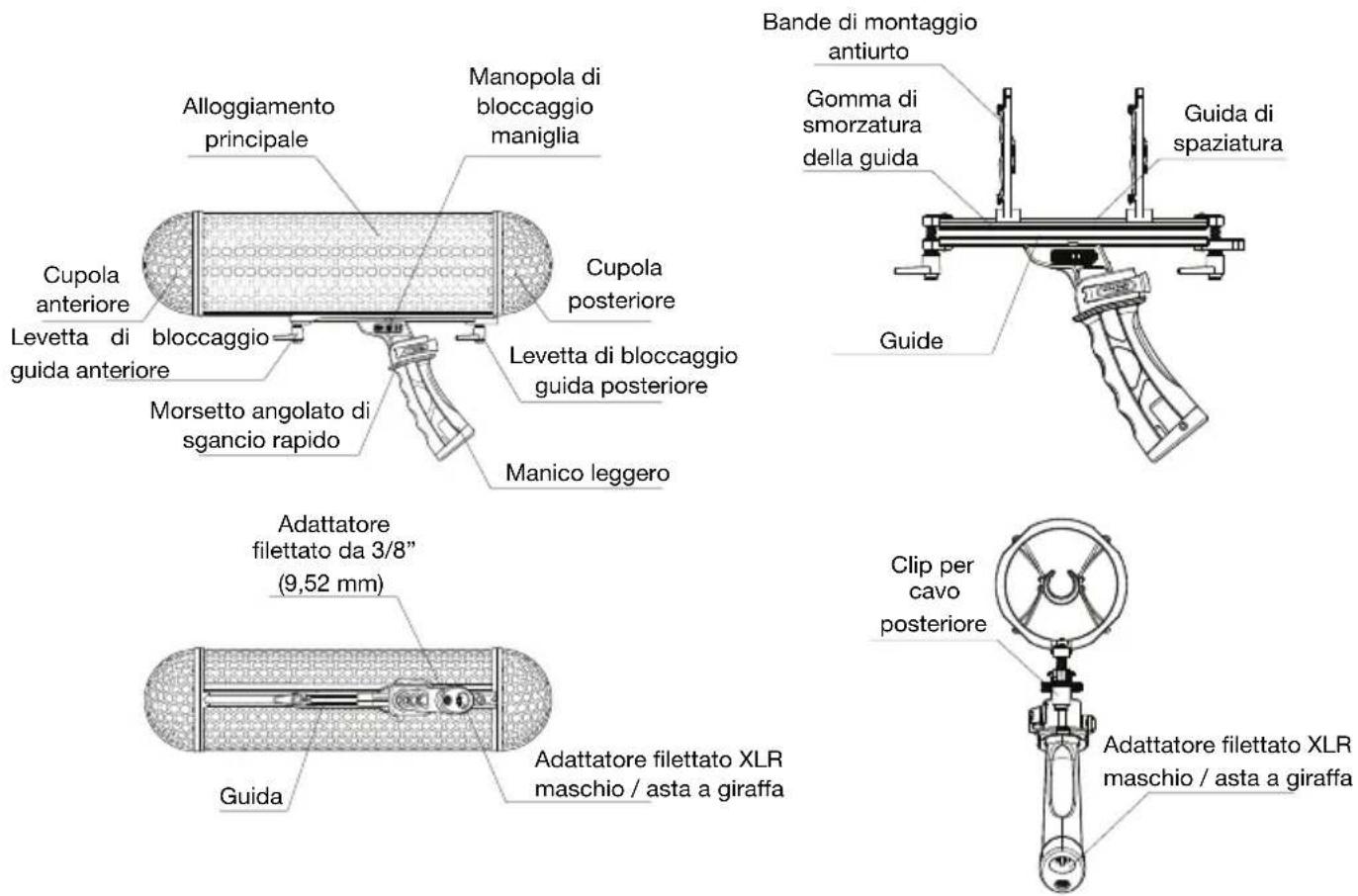

Schemi antivento

Regolazione del manico

Regolare l'angolazione del manico procedendo come indicato di seguito:

1. Apriere il morsetto di sgancio rapido sul lato sinistro del manico e regolarlo all'angolazione desiderata.

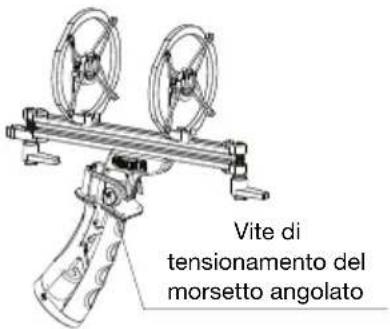

2. Stringere la vite del morsetto sul lato destro del manico per augmentare la tensione del morsetto di sgancio rapido.
3. Chiudere il morsetto di angolazione sul lato sinistro del manico per fissarlo in posizione.

Notabene: chiudere il manico durante il trasporto e quando il prodotto viene riposto.

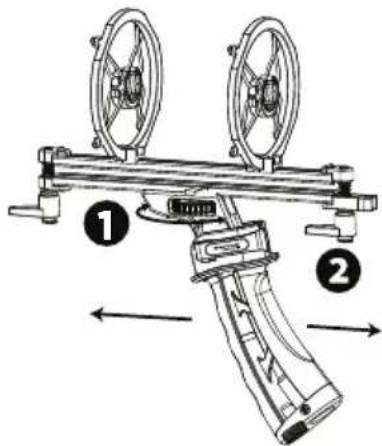

Il manico più assere riposizionato lungo le guide in una posizione che offre il miglior equilibrio di peso.

1. Per riposizione are il manico, innanzitutto girare la maonopola di bloccaggio più volte per allentarlo. Assicurarsi di sorreggere l'alloggamento in modo che non diventi instabile qualora la manopola venisse allentata eccessivamente.
2. Far scorrere il manico verso l'alto o verso il basso lungo le guide per raggiungere I'equilibrio desiderato.

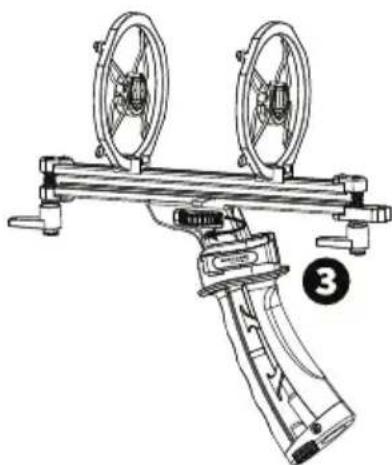

3. Girare la manopola di bloccaggio del manico in senso orario per stringerla.

Inserimento del microfono

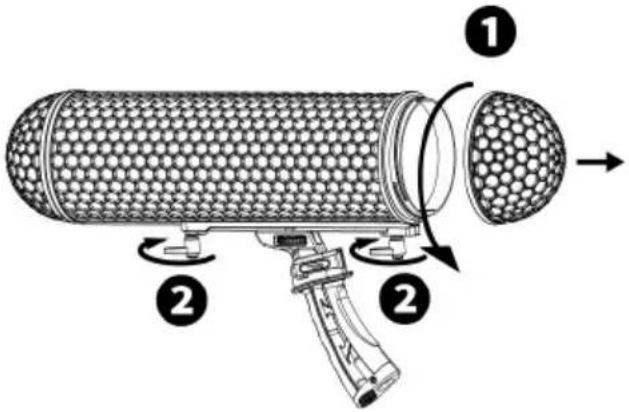

1. Svitare e rimuovere la cupola posteriori
2. Allentare le levette di bloccaggio della guida anteriori e posteriori

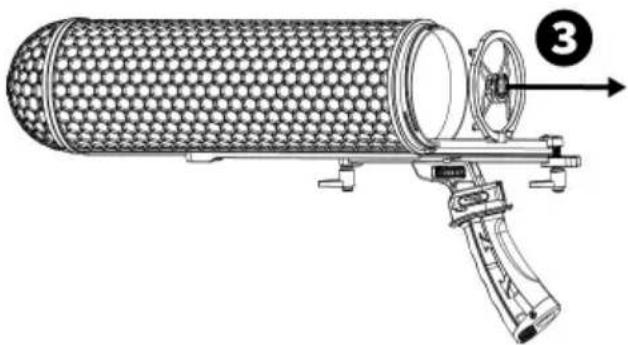

3. Far scorrere il corpo in sospensione facendolo uscire dall'alloggiamento principale. Per ottenere un equilibrio e un isolamento ottimali potrebbe essere necessario regolare l'ubicazione delle bande di montaggio antiurto.

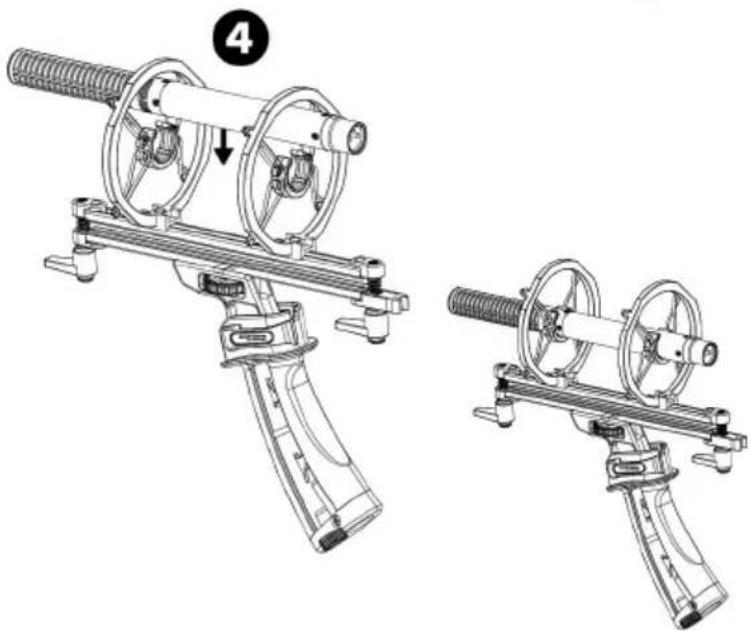

4. Collocare il microfono al di sopra di queste ultime e spingere delicatamente il corpo del microfono stesso tra le bande, assicurandosi che sua ben fissato.

Inserimento di un cavo

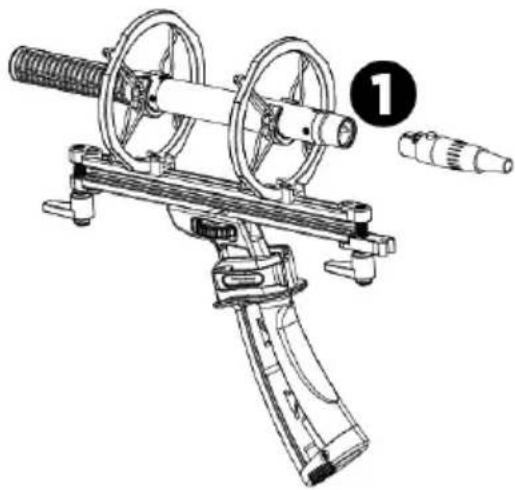

1. Inserire il cavo XLR nella presa XLR del microfono, prestando attenzione ad allineare le guide con l'alloggamento principale e far scorrere il gruppo di sospensione nuovamente nell'alloggamento principale.
2. Stringere le levette di bloccaggio della guida anteriors e posteriori
3. Avvitare nuovamente la cupola posteriori al suoippo.

Nota bene: se si utilizes il cavo ZP-1 preinstallato, fissarlo servendosi del passacavo presente posteriormente alla guide, assicurandosi che il relativo orientamento correponda all'imagine illustrata. Se si utilizes un cavo diverso da quello fornito con lo ZP-1, fissarlo servendosi del passacavo, assicurandosi che ci sua spazio a sufficientia per collegare la cupola posteriorie.

Notabene:collegare il cavo nel microfono e regolare il manico all'angolazione desiderata per I'uso.

Regolazione dei dispositivi di montaggio di sospensione

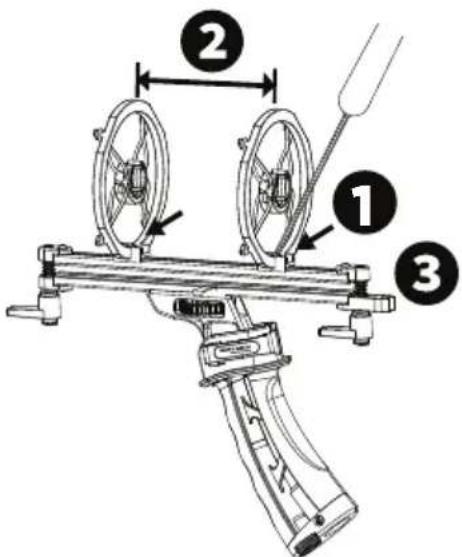

Per alcuni microfoni sare necessario far avanzare o arretrare la clip antiurto lungo la guida. Per regolare la posizione dei dispositivi di montaggio di sospensione, procedere come segue.

1. Serviri di un cacciavite per allentare la vite del morsetto sulla clip antiurto.
2. Reggere la base della clip antiurto e la guida facendo scorrere delicatamente la clip fino al punto desiderato.
3. Assicurarsi che la clip antiurto sua centrata e dritta sulla guida, quando stringere nuovamente la vite del morsetto.
