Studio Scope 4 - Attrezzatura audio professionale MARANTZ - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cassa amplificata da monitoraggio (Studio Monitor)
Marca	Marantz
Modello	Studio Scope 4
Categoria	Apparecchiatura audio professionale
Altoparlante per bassi (woofer)	4 pollici (10,16 cm) con cono in carta trattata al polipropilene e bobina mobile ad alta temperatura
Altoparlante per alti (tweeter)	1 pollice (2,54 cm) in policarbonato con smorzamento integrato
Tipo di cassa	Bass-reflex (presa d'aria posteriore)
Materiale del contenitore	Pannelli MDF con rinforzi interni e materiali acustici
Ingressi audio	Ingressi RCA stereo (posteriori), ingresso Aux 3,5 mm (anteriore)
Uscita audio	Uscita cuffie 3,5 mm (anteriore)
Controlli	Manopola del volume, interruttore accensione/spegnimento
Alimentazione	Rete tramite cavo IEC (100-240 V ~ 50/60 Hz)
Potenza di uscita (stimata)	2 x 20 W RMS
Accessori inclusi	2 casse, pad antiscivolo, cavo di alimentazione, cavo stereo 3,5 mm, adattatore RCA, cavo per casse, guida all'uso
Dimensioni (stimate per cassa)	250 x 180 x 200 mm (A x L x P)
Peso (stimato per cassa)	3,5 kg
Manutenzione	Pulire con un panno morbido e asciutto. Evitare prodotti chimici.
Sicurezza	Scollegare prima della pulizia. Non esporre a umidità o liquidi.
Riparabilità	Contattare il servizio post-vendita Marantz per ricambi e riparazioni.

Domande frequenti - Studio Scope 4 MARANTZ

Come collegare le casse Studio Scope 4 al computer?

Utilizzare il cavo stereo da 3,5 mm in dotazione per collegare l'uscita cuffie del computer all'ingresso Aux situato sul pannello anteriore della cassa sinistra. È anche possibile utilizzare gli ingressi RCA sul retro se il computer dispone di un'uscita RCA.

Posso usare una sola cassa?

Sì, è possibile utilizzare una sola cassa. Tuttavia, l'audio sarà in mono. Per un ascolto stereo, si consiglia di utilizzare entrambe le casse.

Come regolare il volume?

Ruotare la manopola del volume sul pannello anteriore della cassa sinistra per aumentare o diminuire il livello sonoro. La regolazione si applica a tutti gli ingressi contemporaneamente.

Cosa fare se non esce alcun suono?

Verificare che la cassa sia accesa (interruttore acceso) e che il volume non sia al minimo. Assicurarsi che i cavi siano collegati correttamente e che la sorgente audio emetta suono. Provare con un'altra sorgente se possibile.

Come pulire le casse?

Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare prodotti chimici o abrasivi. Scollegare la cassa prima della pulizia.

Posso collegare delle cuffie?

Sì, collegare le cuffie al jack uscita cuffie da 3,5 mm situato accanto all'ingresso Aux sul pannello anteriore. L'audio delle casse verrà disattivato.

Qual è la potenza delle casse?

La potenza di uscita stimata è di 2 x 20 W RMS, sufficiente per l'ascolto in una stanza di medie dimensioni.

Le casse sono compatibili con un mixer?

Sì, è possibile collegare un mixer agli ingressi RCA sul retro della cassa sinistra utilizzando cavi RCA (non in dotazione). Assicurarsi che il livello di uscita del mixer sia adeguato.

Come collegare le casse tra loro?

Utilizzare il cavo per casse rosso e nero in dotazione per collegare i morsetti a molla (rosso positivo, nero negativo) sul retro di ciascuna cassa. Il collegamento corretto è essenziale per un ascolto in fase.

Dove trovare il manuale d'uso?

Il manuale d'uso è incluso nella confezione. È anche possibile scaricarlo gratuitamente in formato PDF dal sito notice-facile.com.

MANUALE UTENTE Studio Scope 4 MARANTZ

Guida per l'uso (Italiano)

Introduzione

Il Studio Scope 4 è stato concepito per soddisfare le tue esigenze in vari ambienti, quali sale riunioni, aule, impianti per conferenze e altre applicazioni che prevedono l'installazione. Mira a garantire una riproduzione audio pura, eccellente sia per i discorsi che per la musica.

Il Studio Scope 4 offre una risposta di frequenza a vasta gamma impiegando due driver straordinari e una tecnologia di crossover unica. Presenta una risposta di frequenza bassi-medi equilibrata oltre a una risposta di frequenza media e alta ben definita.

Contenuti della confezione

(2) Studio Scope 4 Casse

Pad austica/trazione

Cavo di alimentazione

Cavo stereo da 1/8"

1/8" a stereo cavo RCA

Cavo dell'altoparlante

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina marantzpro.com.

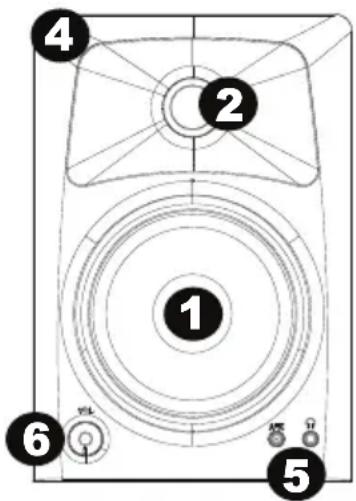

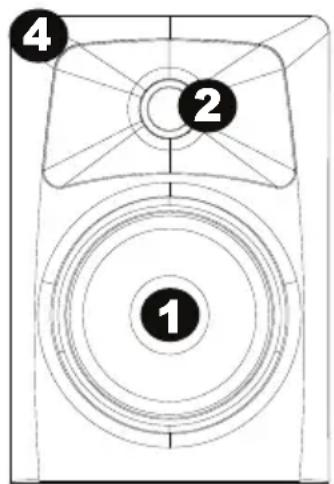

Caratteristiche

1. Woofer: L'unità woofer ha un diametro di 10.16 cm. Comprende una bobina mobile di alta temperatura e un cono da 10.16 cm in materiale composito di cartone trattato con propilene. Questo woofer è stato appositamente progettato per offrire una risposta equilibrata in frequenze medie e basse.
2. Tweeter: Grazie a una speciale cupola da 1.9 cm in seta progettata specificamente, il tweeter può offrire un suono originale privo di distorsioni, offrendo una risposta estremamente naturale. Rende minima la risonanza mediante un'esclusiva tecnologia interna di smorzamento.
3. Porta Bass Reflex: Il foro nel pannello posteriore è una porta bass reflex. È progettato per scaricare i segnali a frequenza molto bassa e migliorare la risposta complessiva dei bassi.
4. Controllo Bass-Boost: Il controllo Bass-Boost del pannello posteriore studiophile Studio Scope 4 fornisce un guadagno supplementare sulle basse frequenze e rende i altavoz versatili per diversi spazi e preferenze di ascolto.
5. Involucro: Insieme agli altri componenti, l'involucro degli studiophile Studio Scope 4 riveste un ruolo assai importante. È stato

utilizzato speciale materiale in MDF ad alta densità e un rinforzo interno esclusivo per offrire prestazioni più stabili. L'involucro degli studiophile Studio Scope 4 è infatti progettato per sopportare le vibrazioni e gli impatti in condizioni estreme. Inoltre, l'involucro degli altoparlanti comprende materiale acustico posizionato con cura che rende il suono degli studiophile Studio Scope 4 molto più corposo di quanto non sia in realtà—determinando una risposta ai bassi morbida e naturale.

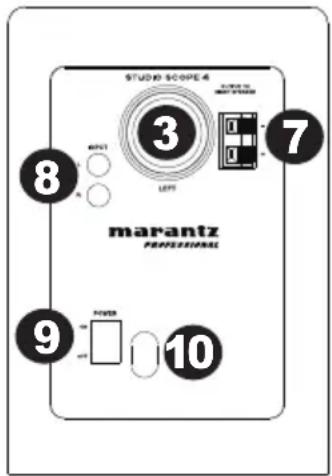

1. Controllo volume: Utilizzare il controllo del volume per impostare il livello di pressione Sonora in uscita in base ai livelli richiesti.
2. Ingresso/uscita cavo dell'altoparlante: Collegare il cavo dell'altoparlante dall'uscita all'ingresso per il cavo dell'altoparlante stesso.
3. Ingressi RCA: Servirsi di cavi stereo RCA (venduti separatamente) per collegare sorgenti sonore esterne a questi ingressi.
4. Interruttore di alimentazione: premere questo interruttore per accendere e spegnere il altavoz.
5. Ingresso cavo di alimentazione (IEC): Inserire a questo livello il cavo di alimentazione in dotazione.

Precauzioni

• Collegamenti: collegare gli ingressi RCA dell'unità studiophile Studio Scope 4 alle uscite corrispondenti della scheda audio del computer o della console di gioco. Si consiglia di utilizzare i cavi forniti (o cavi di qualità analoga o superiore) per tutti i collegamenti. Accertarsi che gli studiophile Studio Scope 4 siano spenti prima di effettuare qualsiasi collegamento.
• Utilizzo corretto dell'alimentazione: poiché gli studiophile Studio Scope 4 contengono un proprio amplificatore, occorre collegarli a una presa elettrica utilizzando il cavo c.a. scollegabile fornito nella confezione. Prima di collegare l'alimentazione, accertarsi che l'interruttore di accensione sugli studiophile Studio Scope 4 sia nella posizione off.
• Attenuatori di ingresso Acoustic/Traction: Per rendere minime le vibrazioni e massimizzare la stabilità fisica, si consiglia di utilizzare gli attenuatori acoustic/traction forniti sulla parte inferiore dei altavoz studiophile Studio Scope 4 e sulla parte inferiore dei supporti degli altoparlanti (se si sceglie di utilizzare i supporti).
• Connessione dei cavi degli altoparlanti: Utilizzare il mini cavo trasparente incluso nella confezione degli studiophile Studio Scope 4 per connettere gli altoparlanti sinistro e destroy tramite i morsetti nero/rosso posti sul retro di ciascun altoparlante.
• Collegamento alla scheda audio del computer o ad altra periferica di uscita audio: Prima di collegare gli studiophile Studio Scope 4, accertarsi che l'alimentazione del dispositivo di uscita sia spenta e che sia spenta anche quella del sistema studiophile Studio Scope 4. Collegare il cavo RCA ai connettori di uscita corrispondenti della scheda audio del computer, del lettore musicale portatile, ecc. È inoltre possibile utilizzare il cavo mini stereo da 1/8" per collegare un dispositivo audio secondario all'ingresso "Aux" sulla parte anteriore degli studiophile Studio Scope 4.

(2) Studio Scope 4 Monitore
