MANUAL DE USUARIO ZP1 MARANTZ

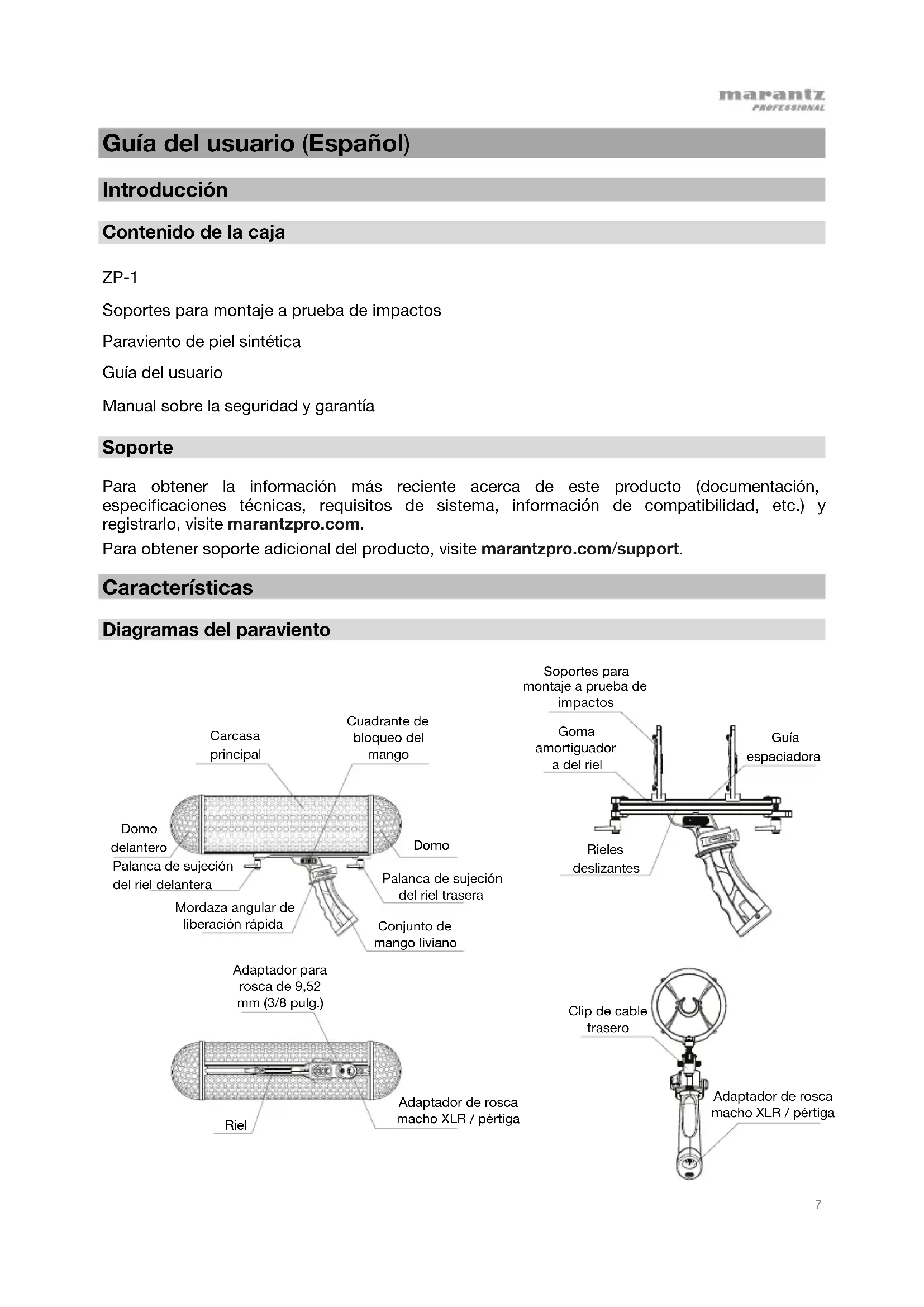

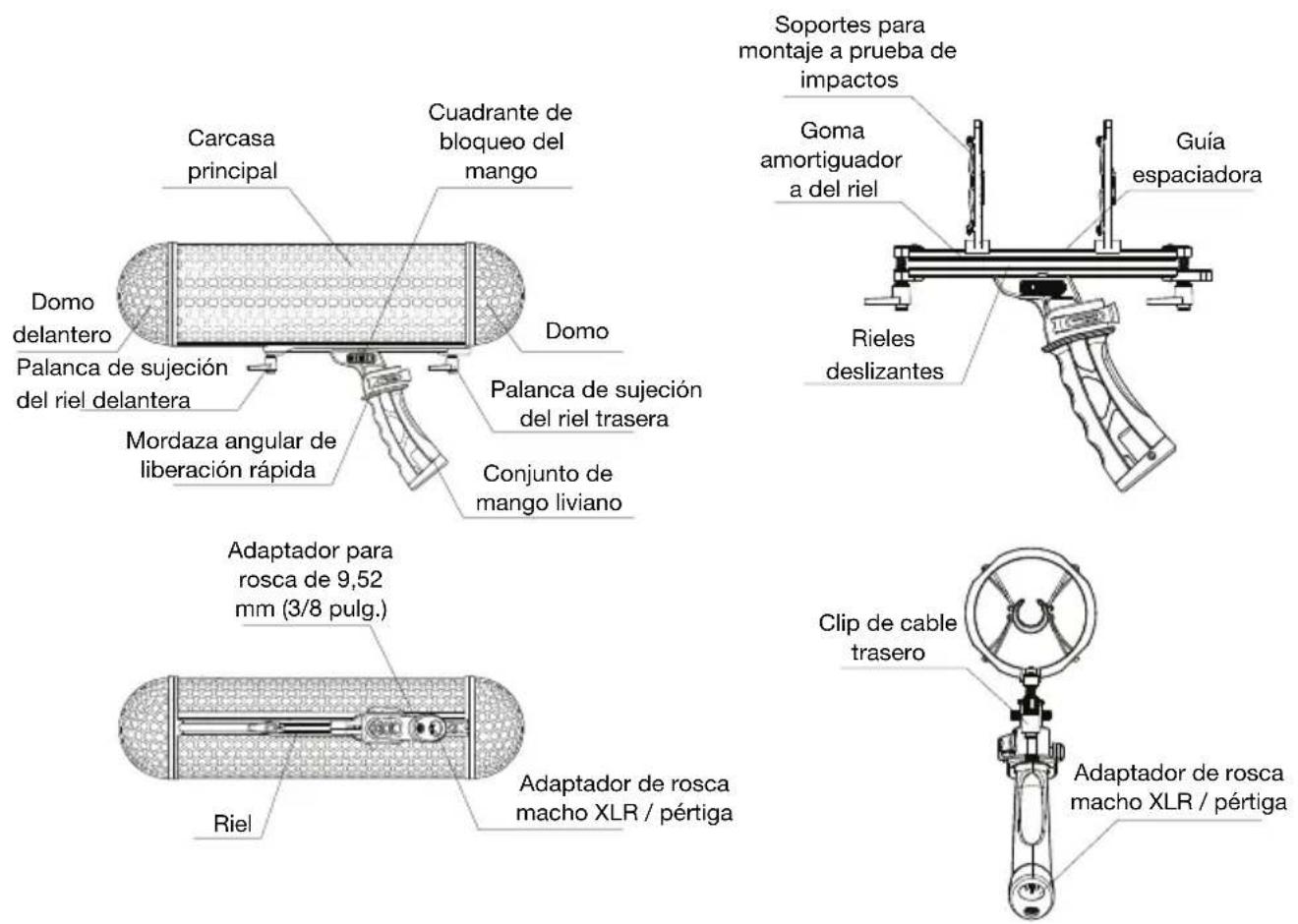

Guía del usuario (Español) Introducción Contenido de la caja ZP-1 Soportes para montaje a prueba de impactos Paraviento de piel sintética Guía del usuario Manual sobre la seguridad y garantía Soporte Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite marantzpro.com. Para obtener soporte adicional del producto, visite marantzpro.com/support. Características Diagramas del paraviento

Carcasa principal Cuadrante de bloqueo del mango Domo delantero Palanca de sujeción del riel delantera Mordaza angular de liberación rápida Domo Palanca de sujeción del riel trasera Conjunto de mango liviano Adaptador para rosca de 9,52 mm (3/8 pulg.) Adaptador de rosca macho XLR / pértiga Clip de cable trasero Adaptador de rosca macho XLR / pértiga Soportes para montaje a prueba de

Ajuste del mango Ajuste el ángulo del mango siguiendo las instrucciones a continuación:

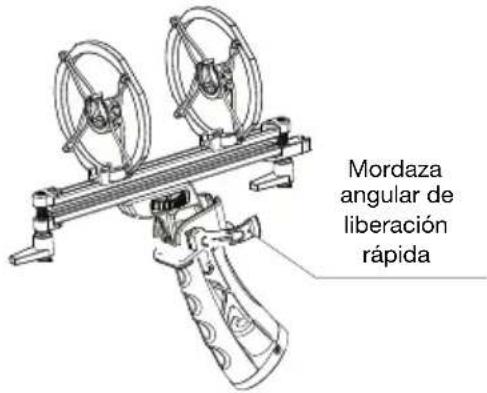

1. Abra la abrazadera angular de liberación rápida del lado

izquierdo del mango y ajústelo al ángulo deseado.

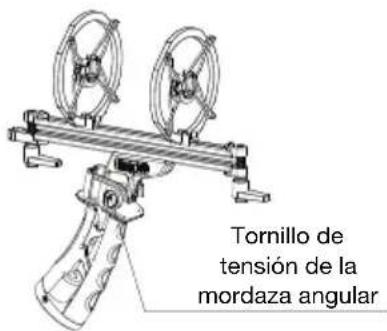

2. Ajuste el tornillo de tensión de la abrazadera angular del

lado derecho del mango para aumentar la tensión de la abrazadera de liberación rápida.

3. Cierre la abrazadera angular del lado izquierdo del mango

para bloquearla en su lugar. Nota: Retraiga el mango durante el transporte y almacenamiento.

El mango puede reubicarse a lo largo de los rieles hasta encontrar la posición que brinda el mejor equilibrio del peso.

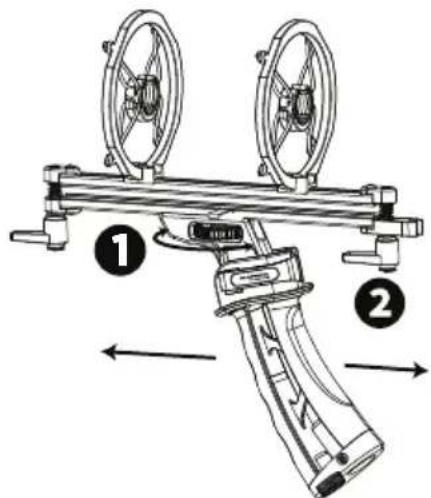

1. Para reubicar el mango, primero gire el cuadrante de bloqueo

del mango varias veces a fin de aflojar el mango. Asegúrese de sostener la carcasa para que no se desestabilice si se llegara a aflojar en exceso el cuadrante de bloqueo.

2. Deslice el mango hacia arriba o abajo por el riel hasta alcanzar

el equilibrio deseado.

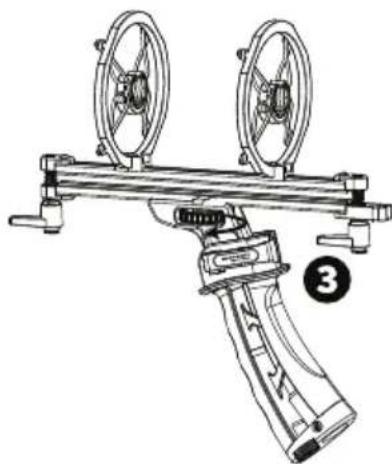

3. Gire el cuadrante de bloqueo del mango en sentido horario para

Mordaza angular de liberación rápida Tornillo de tensión de la mordaza angular

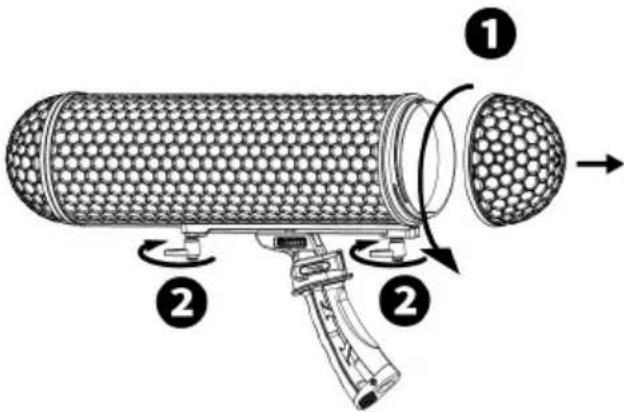

Cómo colocar su micrófono

1. Desatornille y retire el domo trasero.

2. Afloje las palancas de sujeción del riel

delantera y trasera.

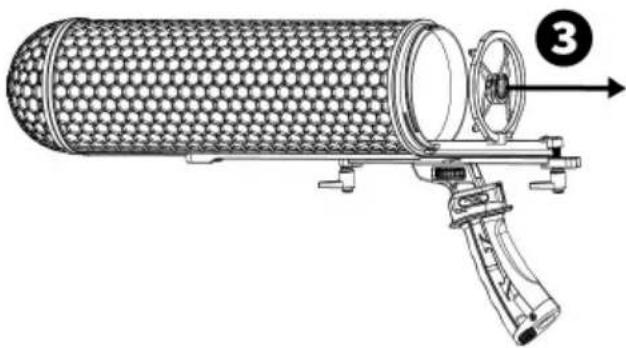

3. Deslice el cuerpo de suspensión hacia afuera

de la carcasa principal. Para lograr el equilibrio y aislamiento óptimo, puede que tenga que ajustar la ubicación de los soportes para montaje a prueba de impactos.

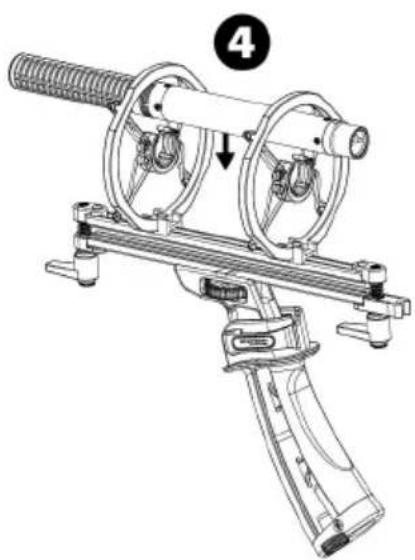

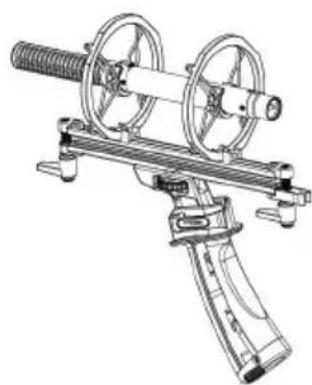

4. Coloque su micrófono encima de los soportes

para montaje prueba de impactos y empuje el cuerpo del micrófono con delicadeza hacia el interior de dichos soportes, asegurándose de que el micrófono este sujeto.10

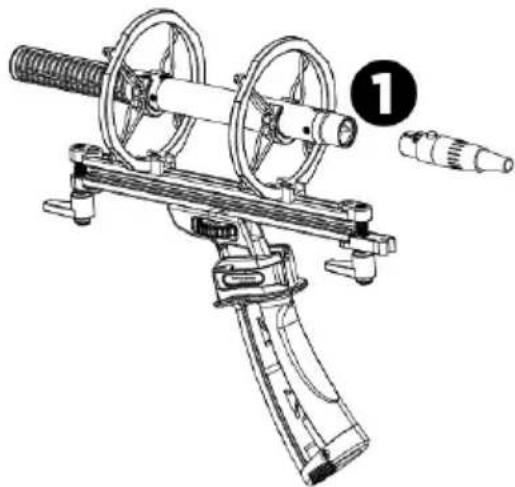

Cómo colocar el cable

1. Conecte el cable XLR en el conector XLR de su

micrófono, asegurándose de alinear los rieles con la carcasa principal y deslice el conjunto de suspensión nuevamente al interior de la carcasa principal.

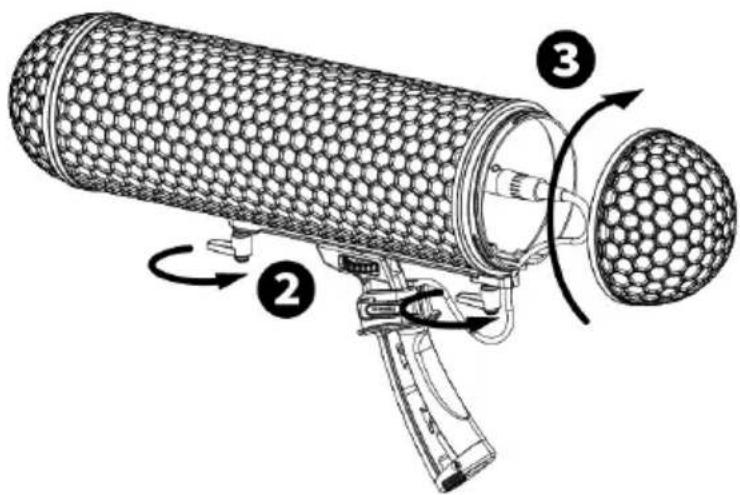

2. Apriete las palancas de sujeción del riel delantera y

3. Atornille el domo trasero nuevamente en su lugar.

Nota: Si está utilizando un cable ZP-1 preinstalado, sujete el cable en su lugar utilizando el ojal para cables en la parte trasera de los rieles, asegurándose de que la orientación coincida con la imagen. Si está utilizando un cable que no es el que se suministra con el ZP-1, sujételo en su lugar utilizando el ojal para cables, asegurándose de que quede suficiente espacio para conectar el domo trasero. Nota: Conecte el cable al micrófono y ajuste el mango en el ángulo deseado para el uso.

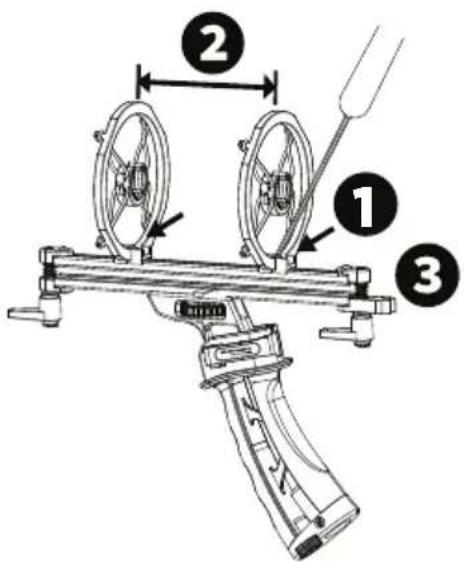

Ajuste de los montajes de suspensión Algunos micrófonos requerirán que el clip del soporte a prueba de impactos se desplace hacia delante o atrás a lo largo del riel. Para ajustar la posición de los montajes de suspensión, siga las instrucciones a continuación.

1. Utilice un destornillador para aflojar el tornillo de la mordaza

del clip del soporte a prueba de impactos.

2. Sostenga la base del clip del soporte prueba de impactos y

el riel mientras desliza con delicadeza el clip hasta la posición deseada.

3. Asegúrese de que el clip del soporte para impactos quede

centrado y alineado a lo largo del riel y vuelva a apretar el tornillo de la mordaza.
