OFK 500 QPlus R3 - Routeur FESTOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Affleureuse (routeur)
Marque	Festool
Modèle	OFK 500 QPlus R3
Puissance nominale	450 W
Régime à vide	28 000 tr/min
Diamètre max. de fraise	27 mm
Poids (selon EPTA 01:2014)	1.6 kg
Classe de protection	II (double isolation)
Niveau de pression acoustique	80 dB(A)
Niveau de puissance acoustique	91 dB(A)
Valeur d'émission vibratoire	< 2.5 m/s² (incertitude K = 1.5 m/s²)
Raccord d'aspiration	Diamètre 27 mm, compatible aspirateur Festool
Protection anti-redémarrage	Oui, intégrée
Réglage de la profondeur de fraisage	Par bague de réglage, pas à pas (1 mm par évolution)
Utilisation conforme	Bois, plastiques et matériaux similaires
Accessoires inclus	Capot de protection, pièce coudée d'aspiration, table de guidage
Entretien	Nettoyage régulier, résine enlevée avec produit pH 4.5-8
Réparabilité	Pièces détachées Festool d'origine, réparation par SAV agréé

FOIRE AUX QUESTIONS - OFK 500 QPlus R3 FESTOOL

Comment changer la fraise sur l'OFK 500 QPlus R3 ?

Déverrouiller la bague de réglage [1-6], tourner jusqu'à ce que l'ergot [3-4] soit en face d'un évidement, appuyer sur la touche d'arrêt [3-5] pour bloquer la broche, desserrer la vis [3-1], retirer l'ancienne fraise, insérer la nouvelle, serrer la vis, relâcher la touche d'arrêt et verrouiller la bague. Porter des gants de protection.

Comment régler la profondeur de fraisage ?

Déverrouiller le loquet d'arrêt [1-7] vers l'arrière, tourner la bague de réglage [1-6] dans le sens horaire pour augmenter la profondeur, anti-horaire pour diminuer. Chaque évolution correspond à 1 mm. Verrouiller le loquet après réglage.

Puis-je utiliser des fraises autres que Festool ?

Non, il est interdit d'utiliser d'autres fraises que celles proposées par Festool en raison du risque de blessure. Seules les fraises conformes à EN 847-1 et homologuées pour au moins 30 000 tr/min sont autorisées.

Comment raccorder l'aspiration ?

Fixer la pièce coudée [1-1] sur le raccord d'aspiration [1-2] du capot de protection. Raccorder un tuyau d'aspiration de 27 mm. Utiliser un tuyau antistatique pour éviter l'électricité statique.

Quel est le niveau sonore de l'OFK 500 QPlus R3 ?

Le niveau de pression acoustique est de 80 dB(A) et le niveau de puissance acoustique de 91 dB(A) avec une incertitude de 1,5 dB. Porter une protection auditive.

Comment entretenir l'affleureuse ?

Débrancher avant toute intervention. Nettoyer régulièrement les ouies de ventilation. Enlever la résine avec un produit nettoyant de pH 4,5 à 8. Les réparations doivent être effectuées par un SAV agréé Festool.

La protection anti-redémarrage fonctionne-t-elle ?

Oui, si l'alimentation est coupée alors que l'interrupteur est en position marche, l'outil ne redémarre pas automatiquement. Il faut éteindre puis rallumer l'interrupteur.

Quel type de fraises puis-je utiliser ?

L'affleureuse accepte des fraises d'un diamètre maximum de 27 mm, conformes à EN 847-1, pour une vitesse d'au moins 30 000 tr/min. Utiliser uniquement des fraises Festool recommandées.

Comment savoir si la bague de réglage est verrouillée ?

Le loquet d'arrêt [1-7] doit être en position avant (verrouillé). L'outil ne doit être utilisé qu'avec la bague verrouillée, comme indiqué dans les consignes de sécurité.

Où trouver des pièces détachées pour l'OFK 500 QPlus R3 ?

Utiliser uniquement des pièces détachées Festool d'origine. Les références sont disponibles sur www.festool.fr/services. Les réparations doivent être effectuées par un atelier agréé.

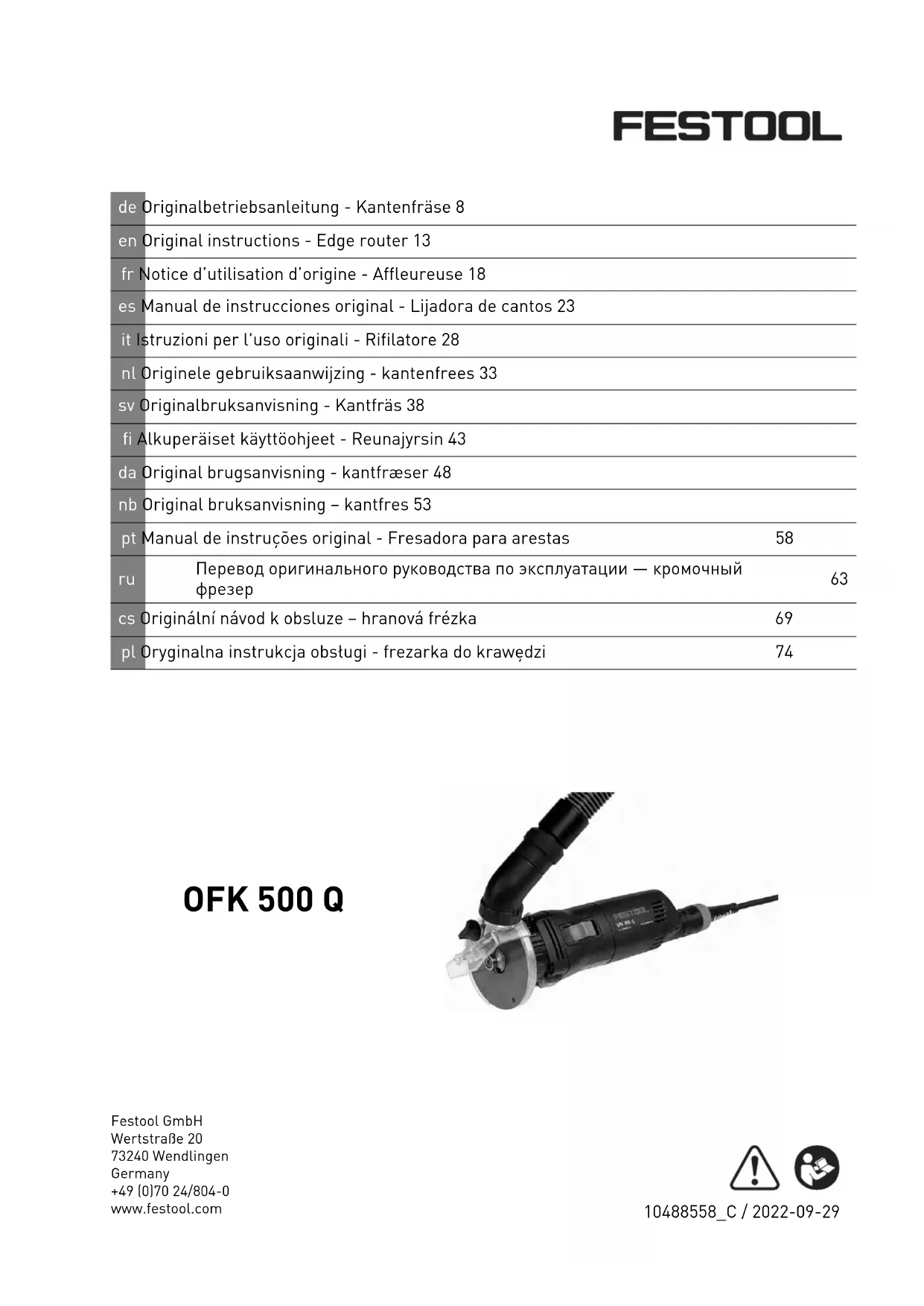

MODE D'EMPLOI OFK 500 QPlus R3 FESTOOL

Dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999

OFK 500 Q 10488477

1 Symboles. 18
2 Consignes de sécurité 18
3 Utilisation conforme. 20
4 Caracteristiques techniques. 20
5 Éléments de l'appareil. 20
6 Mise en service. 20
7 Reglages. 21
8 Utilisation de l'outil électroportatif.........21
9 Entretien et maintenance. 22
10 Accessoires 22
11 Environnement. 22

1 Symboles

Avertit d'un danger général

Avertit d'un risque de décharge électrique

Lire le mode d'emploi et les consignes de sécurité!

Porter une protection auditive!

Porter des gants de protection pour proceder au changement d'outil!

Porter une protection respiratoire!

Porter des lunettes de protection!

Débrancher le cable de raccordement secteur

Brancher le cable de raccordement secteur

Classe de protection II

Ne pas jeter avec les ordures menagères.

Marquage CE: confirme la conformité de l'outil électroportatif aux directives de la Communauté française.

Conseil, information

Instruction

2 Consignes de sécurité

2.1 Consignes générales de sécurité pour outils electroportatifs

AVERTISSEMENT! Veuillez lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserver l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement.

Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec cable) et aux outils électroportatifs fonctionnant sur batterie (sans cable).

2.2 Consignes de sécurité spécifiques à l'appareil

Tenez l'outil electroportatif uniquement par les parties isolées car la+Faise peut entrer en contact avec son propre cable de raccordement. Le contact avec un cable sous tension peut égalementmettre des pieces métalliques de l'appareil sous tension et provoquer une décharge électrique.
Fixez et bloquez la pièce sur un support stable au moyen de serre-joints ou d'autres accessoires. Si vous maintainez la pièce uniquement avec la main ou la bloquez uniquement contre votre corps, elle reste instable, ce qui peut conduire à une perte de contrôle.
- Ne faire fonctionner l'outil électroportatif qu'avac la table de guidage [1-12] et le capot de protection [1-3] montés correctement.
- Faire fonctionner l'outil électroportatif uniquement avec une bague de réglage verrouillée (voir chapitre 7.3).
- L'outil electroportatif doit uniquement être équipé de fraises proposées à cette fin par Festool. L'utilisation d'autres fraises est interdite en raison d'un risque accrue de blessures.
- Seule l'utilisation de fraises conformes à EN 847-1 est autorisée. Toutes les fraises de Festool satisfont à ces exigences.
- Les outils utilisés doivent être homologués selon EN 847-1 pour des régimes d'au moins 30 000 tr/min.

• Ni la broche [3-3] ni la vis [3-1] ne doit partager des dommages.
• Ne pas utiliser l'outil électrique si son système électrique est défectueux. Ceci peut entraîner des vitesses de rotation excessives. Un système électrique défectueux est reconnaissable au manque de dé-marriage progressif et au dégagement de fumée ou à l'odeur de brûlé sortant de la machine.

Porter un équipement de protection individuelle approprié: protection auditive, lunettes de protection, masque de protection contre la poussière pour les opérations générant de la poussière, gants de protection pour le changement d'outil.

2.3 Consignes de sécurité fraiseuse

Généralités

• Deballer, emballer et manipuler l'outil avec le plus grand soin (lors de l'installation dans la machine par ex.). Risque de blessure du aux dents très tranchantes!
• Lors de la manipulation de l'outil, le port de gants de protection améliore la prise sur l'outil et réduit encore le risque de blessure.
• Respectez les consignes de sécurité de votre machine.
• Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays.
• AVERTISSEMENT! N'utilisez pas les outils avec des fissures visibles, des dents émoussées ou endommagées.

Montage et fixation

• Les outils doivent être serrés de telle sorte qu'ils ne se détachent pas pendant le travail.
• Introduisez l'outil de fraisage aussi loin que possible dans la pince de serrage, ou au moins jusqu'àu repère apposé sur la tige de la fraise.
  Lors du montage, veiller à serrer l'outil dans la pince de serrage de la fraise et à empêcher les arêtes de coupe de se toucher mutuellesment ou d'entrée en contact avec les éléments de serrage.

• Les écrous de serrage ou de fixation doit être serrés à l'aide d'une clé appropriée et en respectant le couple indiqué par le fabricant.

• Il est interdit de rallonger la clé ou de s'äider d'un marteau lors du serrage.

• Nettoyer les salissures, laGRAisse, l'huile ou l'eau des surfaces de serrage.
• Serrer les vis de serrage selon les instructions du fabricant.

Entretien et maintenance

• Utiliser uniquement des pieces détachées Festool d'origine.
• Les réparations et les opérations de rectification sont réservées aux spécialistes.
• Ne modifiez pas la conception de l'outil.
• Pour les réparations et les opérations de rectification, respectez les consignes supplémentaires fournies sur www.festool.com.
• Enlevez la résine et nettoyez régulierement l'outil (produit nettoyant dont le pH est compris entre 4,5 et 8).
• Les arêtes de coupe émoussées peuvent être rectifiées sur la surface de coupe jusqu'à une épaisseur minimale de 1 mm.
• Transportez l'outil dans un emballage approprié pour éviter tout risque de blessure!

2.4 Valeurs d'émission

Les valeurs typiques déterminées selon EN 62841 sont les suivantes :

Niveau de pression acousti- L_PA = 80 dB(A)quel

Niveau de puissance acousti- L_WA = 91 dB(A) que

IncertitudeK = 1,5 dB

ATTENTION

Émission de bruit lors de l'utilisation Lésions auditives

Utiliser une protection auditive.

Valeur d'émission vibratoire a_h (somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à EN 62841:

$$ \begin{array}{l} a _ {h} < 2. 5 \mathrm {m} / \mathrm {s} ^ {2} \ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} \ \end{array} $$

Les valeurs d'émission indiquées (vibrations, bruit)

• sont fournies à des fins de comparaison avec d'autres apparueils,

Français

-permettent également une estimation provisoire des nuisances sonores et vibratoires lors de l'utilisation,
- sont représentatives des principales applications de l'utilé electroportatif.

ATTENTION

Les valeurs d'émissions peuvent diverger des valeurs indiquées. Ceci dépend de l'utilisation de l'outil et du type de piece à travailler.

Il est nécessaire d'évaluer les nuisances sonores réelles sur toute la durée du cycle d'utilisation.
Déterminer ensuite des mesures de sécurité adaptées aux nuisances sonores réelles afin de protégger l'utilisateur.

3 Utilisation conforme

L'affleureuse est prévue pour l'affleurage et le profilage de bois, plastique et materiauxsemblables.

L'utilisateur est responsable des dommages provoqués par une utilisation non conforme.

3.1 Gamme de praises

Type d'utilisation

MAN (avance à la main).

Régime

La vitesse maximale indiquée sur l'outil ne doit pas etre depassee ou la plaque de vitesse doit etre respectee.

Matériaux

Bois, plastiques. Respectez les indications concernant le matériel sur l'emballage.

Les outils ne doivent être utilisés que par des personnes formées et experimentées, familiariées avec l'utilisation des outils.

4 Caractéristiques techniques

Affleureuse OFK 500 Q

puissance 450 W

Régime (à vide) 28 000 tr/min

de fraise, max. 27 mm

Poids selon la procEDURE EPTA 1,6 kg 01:2014:

4.1 Gamme de praises

Voir les données imprimées sur la+Faise.

Les frais ont eté fabriquées conformément à la norme EN 847-1:2017.

5 Éléments de l'appareil

[1-1] Pièce couédé adaptateur d'aspiration
[1-2] Raccord d'aspiration
[1-3] Capot de protection
[1-4] Molette pour la fixation du capot de protection
[1-5] Trou fileté pour la fixation du capot de protection
[1-6] Bague de réglage profondeur de fraisage
[1-7] Loquet d'arrêt profondeur de fraisage
[1-8] Surface de préhension
[1-9] Raccordement plug-it
[1-10] Interrupteur marche/arrêt
[1-11] Touche d'arrêt blocage de broche
[1-12] Capot de profondeur

Les illustrations indiquées se trouvent en début de notice d'utilisation.

6 Mise en service

AVERTISSEMENT

Tension ou fréquence non admissible!

Risque d'accident

La tension et la fréquence d'alimentation électrique doivent être conformes aux indications de la plaque signalétique.
En Amérique du nord, utiliser uniquement les machines Festool fonctionnant sous une tension de 120V / 60Hz

ATTENTION

Échauffement du raccord plug it si le raccord à baionnette n'est pas complètement verrouillé

Risque de brûlures

Avant demettre en marche l'outil electropotatif,assurez-vous que le raccord a baionnette sur le cable de raccordement secteur est complètement fermé et verrouillé.

• Brancher et débrancher le cable de raccordement secteur [2].

6.1 Mise en marche/à l'arrêt

Le commutateur [1-10] sort d'interrupteur MARCHE/ARRÉT (I = MARCHE, 0 = ARRÉT).

7 Réglages

AVERTISSEMENT

Risque de blessures, décharge électrique

• Débrancher la fiche de la prise de courant avant toute intervention sur la machine!

7.1 Protection anti-redémarrage

La protection anti-redémarrage intégrée empêche un redémarrage automatique de l'outil électroportatif après une coupure d'alimentation lorsque l'interrupteur marche/arrêt est enforcé. Dans ce cas, l'outil électroportatif doit tout d'abord être étant puis remis en marche. En raison de du système de protection anti-redémarrage intégré, la mise en marche ou à l'arrêt de l'outil électroportatif au moyen d'un module de commutateur externe n'est pas possible.

7.2 Montage du capot de protection

Fixer le capot de protection [1-3] avec la molette [1-4] sur le trou fileté [1-5] de la table de guidage.

AVIS La tige [3-6] doit se couver à l'avant (pas autour) du roulement à billes de butée.

7.3 Verrouiller/déverrouiller la bague de réglage

AVERTISSEMENT! Faire fonctionner l'outil électroportatif uniquement avec une bague de réglage verrouillée [1-6].

Verrouiller

• Déplacer le loquet d'arrêt [1-7] vers l'avant.

Déverrouiller

• Déplacer le loquet d'arrêt [1-7] vers l'arrière.

7.4 Réglage de la profondeur de fraisage

• Deverrouiller la bague de réglage [1-6].
• Grande profondeur de fraisage: tourner la bague de réglage dans le sens horsaire.

Faible profondeur de fraisage : tourner la bague de réglage dans le sens anti-horaire.

• Verrouiller la bague de réglage.

Rotation d'un évidement : modification de la profondeur de fraisage = 1 mm

7.5 Changement de l'outil de fraisage

ATTENTION

Risque de blessures dû à l'outil d'usinage chaud et tranchant

• Ne pas monter d'outils d'asinage émoussés ou défectueux.

• Se munir de gants de protection pour manipuler l'outil d'asinage.

• Deverrouiller la bague de réglage [1-6].
  Tourner la bague de réglage jusqu'à ce que l'ergot [3-4] de la touche d'arrêt [3-5] se trouve en face d'un évidement de la bague de réglage.

• Appuyer sur la touche d'arrêt et tourner la fraiseuse [3-2] jusqu'à ce que la touche d'arrêt s'enclenché et que la broche s'arrête. Maintenir la touche d'arrêt.
  Ouvrir la vis [3-1] du roulement à billes de butée.
  Retirer la fraiseuse [3-2].
  Insérer la nouvelle fraiseuse.

• Placer la vis [3-1] avec le roulement à billes de butée et serrer à fond.
  Relacher la touche d'arrêt et verrouiller la bague de réglage.

7.6 Aspiration

AVERTISSEMENT

Risques pour la santé dus aux poussières

• Ne jamais travailler sans aspiration.
  Respecter les dispositions nationales.

La piece coudee [1-1] sert d'adaptateur pour le raccordement à un aspirateur Festool.

Raccorder la pièce couédée [1-1] au raccord d'aspiration [1-2] du capot de protection.
- Placer le raccord d'un tuyau d'aspiration 27 mm dans la piece coudee.

ATTENTION! Si vous n'utilisez pas de tuyau d'aspiration antistatique, une accumulation d'électricité statique est possible. L'utilisateur risque alors de subir une décharge électrique et le système électrique de l'outil electroporatif risque d'être endommagé.

8 Utilisation de l'outil électroportatif

Pendant l'utilisation, respectez toutes les consignes de sécurité indiquées ci'avant ainsi que les règles suivantes :

Français

• Guider l'outil électroportatif contre la pièce à travailler seulement quand celui-ci est activé.
• Attendez que l'outil electroportatif soit complètement immobilisé avant de le déposer. L'outil monté peut s'accrocher et provoquer une perte de contrôle de l'outil electroportatif.
  -Fraiser uniquely en remontant (direction d'avance de l'outil electroportatif dans le sens de coupe de l'outil).

8.1 Fraiseuses

• Guider l'outil électroportatif avec une avance régulière le long du bord de la pièce. Veiller à ce que la table de guidage et le roulement à billes de butée se trouvent多年来 sur la pièce.

9 Entretien et maintenance

AVERTISSEMENT

Risques de blessures, décharge électrique

Avant toute opération de maintenance ou d'entretien, toujours débrancher la fiche secteur de la prise de courant!
Tous les travaux de maintenance et de réparation nécessitant une ouverture du boîtier doivent uniquement être effectués par un atelier de service après-vente/agréé.

Service après-vente et réparation uniquement par le fabricant ou des ateliers homologues. Pour couver l'adresse la plus proche :

www.festool.fr/services

Utiliser uniquement des pieces déta
chées Festool d'origine! Ref. sur: www.festool.fr/services

• Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pieces endommages doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé/agréé.
  Pour assurer la circulation de l'air, il est imperatif que les ouies de ventilation du carter moteur soient maintainues dégagées et propres.

10 Accessoires

Vous trouvez les références des accessoires et des outils dans votre catalogue Festool ou sur Internet à l'adresse www.festool.fr.

11 Environnement

Ne pas jeter l'appareil avec les ordures menagères! Veiller à un recyclage écologique des appareils, accessoires et lages. Respecter les règlements nationnel vigueur.

Selon la directive europeenne relative aux apparciels electriques et electroniques usages et sa transposition en droit national, les outils electroportatifs usages doivent être collectés à part et recyclés de manière ecologique.

Vous trouverez les informations sur les points de collecte pour une élimination correcte sur www.festool.fr/recycling.

Informations à propos de REACH :

www.festool.fr/reach

Índice de Contents

Desconectar o cabo de ligaçao à rede

Conectar o cabo de ligaçao à rede

[1-12] Stôt prowadzagy
