Type de produit	Pompe solaire pour fontaine ou petit étang
Marque	Blumfeldt
Modèle	Wasserwerk 250
Alimentation	Panneau solaire + batterie rechargeable
Tension d'utilisation	6-9 V DC
Capacité de refoulement maximale	250 L/h
Hauteur de refoulement maximale	1,2 m
Hauteur de projection de l'eau	0,6 m
Longueur du câble	5 m
Batterie	6 V, 4 Ah (remplaçable)
Puissance du panneau solaire	3 W
Éclairage LED	Couronne de LED, allumage automatique dans l'obscurité
Modes de fonctionnement	Solaire (direct) et batterie (avec commutation automatique)
Contenu de l'emballage	Batterie, panneau solaire, pompe, 10 pièces de dispositif d'arrosage (colonnes, douchette, buses), piquet de terre (3 pièces), couronne de LED
Installation	Pompe immergée, panneau solaire fixé au sol, raccordement des buses
Entretien	Nettoyer régulièrement le panneau solaire et le filtre de la pompe; remplacer la batterie si nécessaire
Sécurité	Ne pas utiliser avec courant alternatif, ne pas faire fonctionner à vide, éviter l'eau au-dessus de 50°C
Utilisation recommandée	Bassin d'eau douce, température jusqu'à 50°C
Temps de charge initial	Au moins 8 heures en plein soleil avant première utilisation
Pièces détachées	Batterie remplaçable (6 V, 4 Ah); autres pièces disponibles sur demande

FOIRE AUX QUESTIONS - Wasserwerk 250 Blumfeldt

Comment installer la pompe Wasserwerk 250 ?

Fixez le boulon en plastique sous le panneau solaire, connectez-le au boîtier de commande, placez la pompe immergée au fond du bassin et fixez-la avec les ventouses. Branchez la buse souhaitée sur le tuyau de la fontaine et connectez le tuyau à la pompe. Laissez la pompe en plein soleil pendant au moins 8 heures avant la première utilisation.

La pompe fonctionne-t-elle par temps nuageux ?

Oui, la lumière du soleil même par ciel nuageux (en plein jour) suffit à faire fonctionner la pompe grâce au panneau solaire. La batterie assure un fonctionnement continu même sans soleil direct.

Pourquoi la pompe ne fonctionne-t-elle plus ?

Vérifiez d'abord que le boîtier de commande est allumé (voyant ON). Assurez-vous que le panneau solaire est bien connecté et que la batterie est chargée. Si la pompe ne démarre toujours pas, nettoyez le filtre et la turbine. Si après 12 à 18 mois, la pompe cesse de fonctionner, la batterie est peut-être épuisée et doit être remplacée.

Comment nettoyer la pompe ?

Retirez les couvercles de la pompe et de la turbine (voir illustration dans la notice) et lavez les deux pièces avec de l'eau propre. N'utilisez pas de produits abrasifs ou de nettoyants agressifs.

La batterie est-elle remplaçable ?

Oui, la batterie peut être remplacée. Ouvrez le boîtier comme indiqué dans l'illustration et installez une batterie de mêmes spécifications (6 V, 4 Ah).

Quelle est la hauteur maximale de l'eau projetée ?

La hauteur de refoulement maximale est de 1,2 m et la hauteur de projection de l'eau est de 0,6 m.

Puis-je utiliser la pompe la nuit ?

Oui, la pompe peut fonctionner la nuit grâce à la batterie qui se charge pendant la journée. Les LED s'allument automatiquement dans l'obscurité pour éclairer la fontaine.

Que faire si le débit diminue ?

Un débit réduit peut être dû à un filtre ou une turbine obstrués par des sédiments ou de la saleté. Nettoyez les pièces comme indiqué dans la notice. Vérifiez également que la batterie est suffisamment chargée.

Le panneau solaire doit-il être orienté d'une certaine manière ?

Placez le panneau solaire dans un endroit plat, bien ensoleillé, sans accumulation d'eau. Orientez-le vers le sud (dans l'hémisphère nord) pour une exposition maximale au soleil.

Puis-je utiliser la pompe dans un bassin avec des poissons ?

Oui, la pompe est conçue pour des bassins d'eau douce jusqu'à 50°C. Assurez-vous que la pompe est complètement immergée et que les poissons ne peuvent pas être aspirés. Utilisez les ventouses pour la fixer au fond.

MODE D'EMPLOI Wasserwerk 250 Blumfeldt

Hersteller & Importeur (UK) 12

English 13

Espanol 21

Français 29

Italiano 37

TECHNISCHE DATEN

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'eventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l' apparéil. Scannez le QR-Code pour obtenir la première version du mode d'emploi ainsi que d'autres informations concernant le produit :

SOMMAIRE

Consignes de sécurité 30

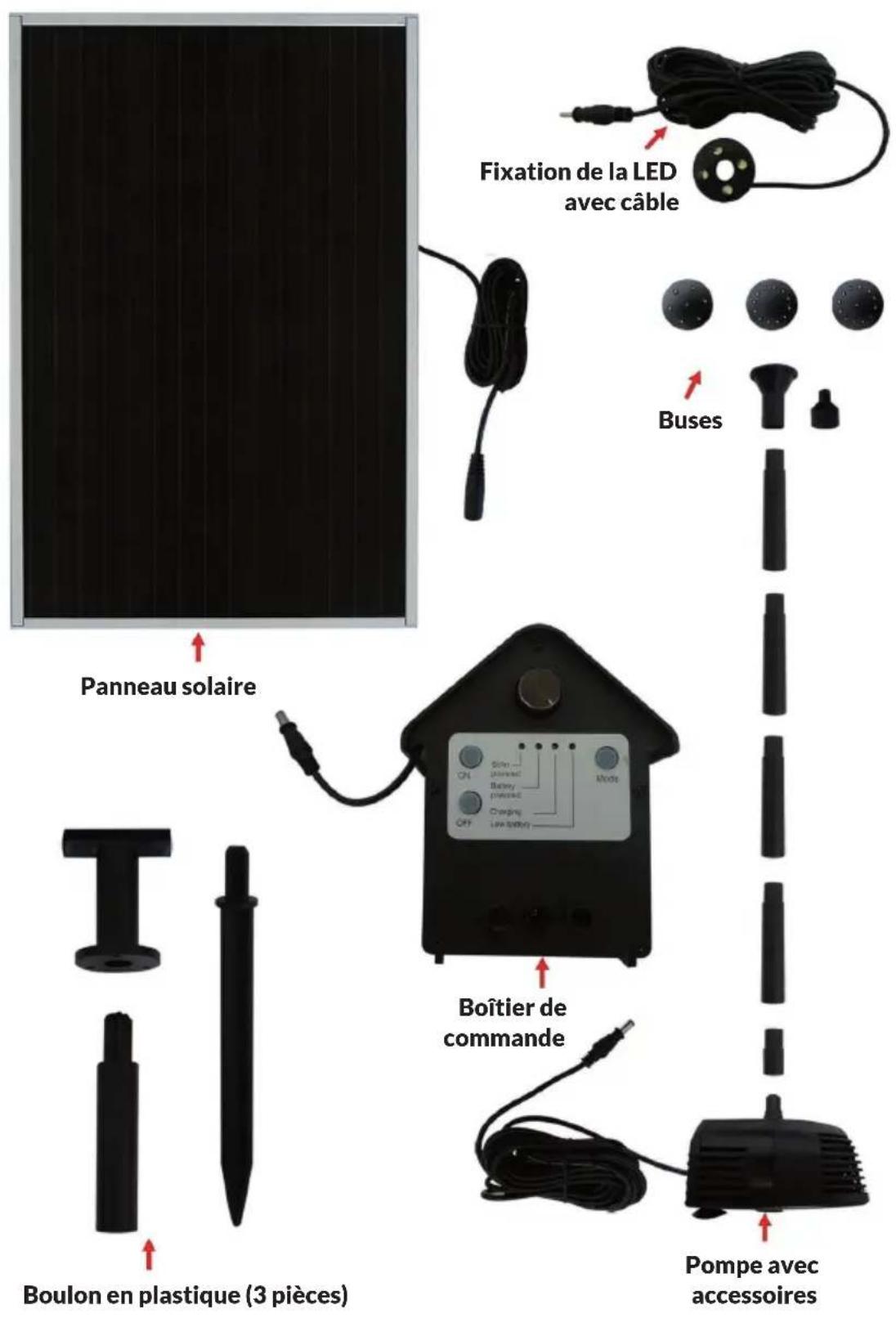

Aperçu 31

Installation 32

Utilisation 33

Entretien et maintenance 34

Informations sur le recyclage 36

Fabricant et importateur (GB) 36

FICHE TECHNIQUE

Numéro d'article 10029901 10029902
Puisance du panneau solaire 3 W 5 W
Tension d'utilisation 6-9 V DC 6-9 V DC
Capacité de refoulement maximale	250 L/h 400-500 L/h
Hauteur de refoulement maximale	1,2 m 1,4 m
Hauteur de projection de l'eau 0,6 m 0,8 m
Longueur du cable 5 m 5 m
Batterie 6 V, 4 aH 6 V, 4 aH
Contenu de l'emballage Batterie, panneau solaire, pompe à eau, dispositif d'arrosage (10 pièces : 4x colonne humide, 1x dispositif de pompé, 1x douchette, 4x buse), piquet de terre (3 pièces : 1x piquet, 1x extension, 1x support), couronne de LED	Batterie, panneau solaire, pompe à eau, remplacement dispositif d'arrosage (5 pièces : 3x colonne humide, 1x douchette, 1x buse à anneau d'eau), piquet de terre (3 pièces : 1x piquet, 1x extension, 1x support), couronne de LED

CONSIGNES DE SECURITE

• Pour réduire le risque de chocoléctrique, ne retirez aucun des caches. L'appareil contient des pieces qui ne sont pas accessibles à l'utilisateur.
• Le marquage de l'appareil se trouve à l'arrière de l'appareil.
• Ne mettez aucun objet rempli d'eau sur l'appareil, comme un vase par exemple.
• Ne faites tomber aucun objet en métal dans cet apparéil.
• Ne posez,aucun objet lourd sur cet apparéil.
• N'utilisez que des accessoires et des pieces supplémentaires qui ont été approvés par le fabricant.
• Si vous ne comptez pas utiliser l'appareil pendant une longue période, et en cas d'orage, débranchez la fiche de la prise. Vous éviterez des dégât.
• Les réparations ne peuvent être effectuees que par des spécialistes qualifiés.
• Une réparation est nécessaire si l'appareil a été endommagé de chaque manière que ce soit, c'est-à-dire si des objets sont tombés dessus, s'il ne fonctionne pas correctement ou s'il est tombé. N'essayez pas de réparer l'appareil vous-même. L'ouverture du couvercle vous expose au risque de chocolélectrique et à d'autres blessures.
• Ne tirez pas, ne pliez pas et ne placez pas d'objets lourds sur le cordon.
• Ne touchez ni l'appareil ni la fiche avec les mains mouillées.
• Ne placez pas de sources de flammes nues, par exemple des bougies allumées, sur l'appareil.
• Ne faites pas fonctionner la pompe à vide.
• Ne connectez jamais l'appareil à une source de courant alternatif. Il est uniquement concu pour fonctionner en courant continu.
• Ne faites fonctionner la pompe que dans des bassins d'eau douce à des températures allant jusqu'à 50^ .
• Ne placez pas le panneau solaire dans des creux ou des troughs ou l'eau peut s'accumuler. Choisissez un emplacement plat avec une surface ferme. Le boulon en plastique doit etre insere dans un sol suffisamment solide.
• Ne placez pas l'appareil sur d'autres apparèils qui peuvent devenir chauds.
• Cette chaleur peut endommager l'appareil.
• N'utilise pas de liquides volatils tels que des sprays insecticides. Une pression excessive lors de l'essuyage peut endommager les surfaces. Les pieces en caoutchouc ou en plastique ne doivent pas etre en contact avec l'appareil pendant une longue période.
• Les enfants à partir de 8 ans et les personnes souffrant de handicaps mentalaux, sensoriels et physiques ne peuvent utiliser l'appareil que s'ils ont été parfaitement familiarisés avec les fonctions et les précautions de sécurité par une personne responsable et s'ils comprend le risques associés.

INSTALLATION

Informations generales

• La pompe est ideale pour les fontaines ou les petits étangs. Le panneau solaire fournit la tension de fonctionnement nécessaire à la pompe et charge la batterie.
• La lumière du soleil et même un ciel nuageux suffisent (en plein jour) pour faire fonctionner la pompe.
• Les lumières LED éclairent automatiquement la fontaine dans l'obscurité.

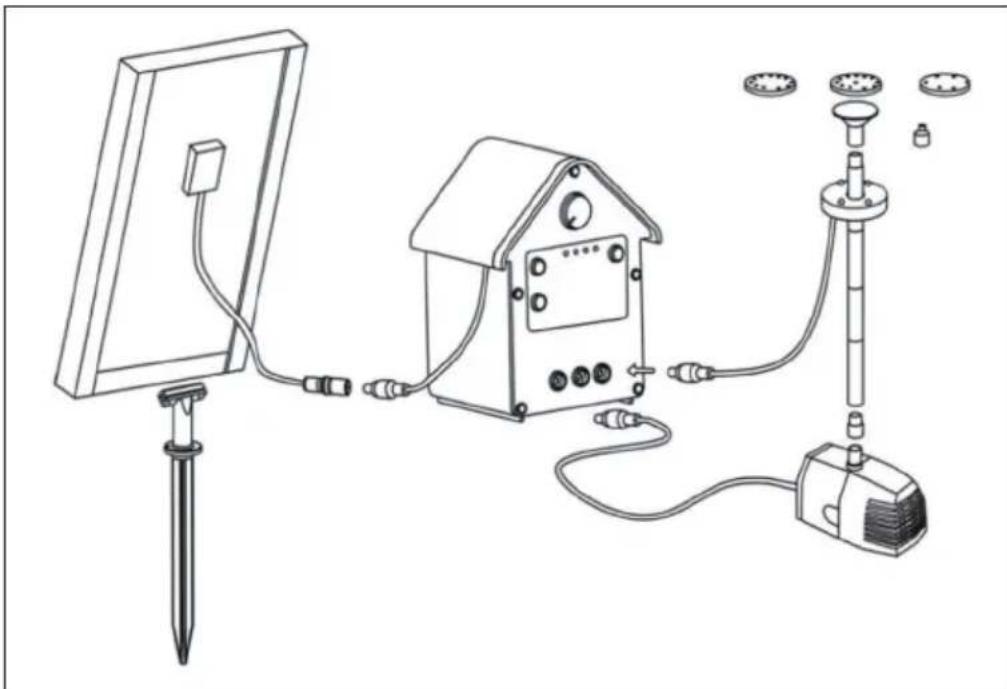

Installation

Fixez le boulon en plastique sur la face inférieure du cadre du panneau solaire.
- Connectez le panneau solaire au boitier de commande.
- Placez la pompe sous l'eau de façon à ce qu'elle soit complètement immergee. Utilisez les quatre flexibles ventouses pour fixer la pompe au fond du bassin/de la fontaine. Si I'eau est trop profonde pour que la pompe attigne la surface, rehaussez sa position verticale en plaçant des pierres ou un matériel approupié similaire en-dessous.
- Sélectionnez la buse souhaïée pour la fontaine et branchez-la sur le tuyau de la fontaine, ainsi que le tuyau du fontaine sur la pompe.
- Connectez toutes les pieces comme indiqué sur l'illustration.

UTILISATION

Une fois la pompe installée et connectée, laissez-la d'abord en plein soleil pendant au moins 8 heures avant de l'utiliser.

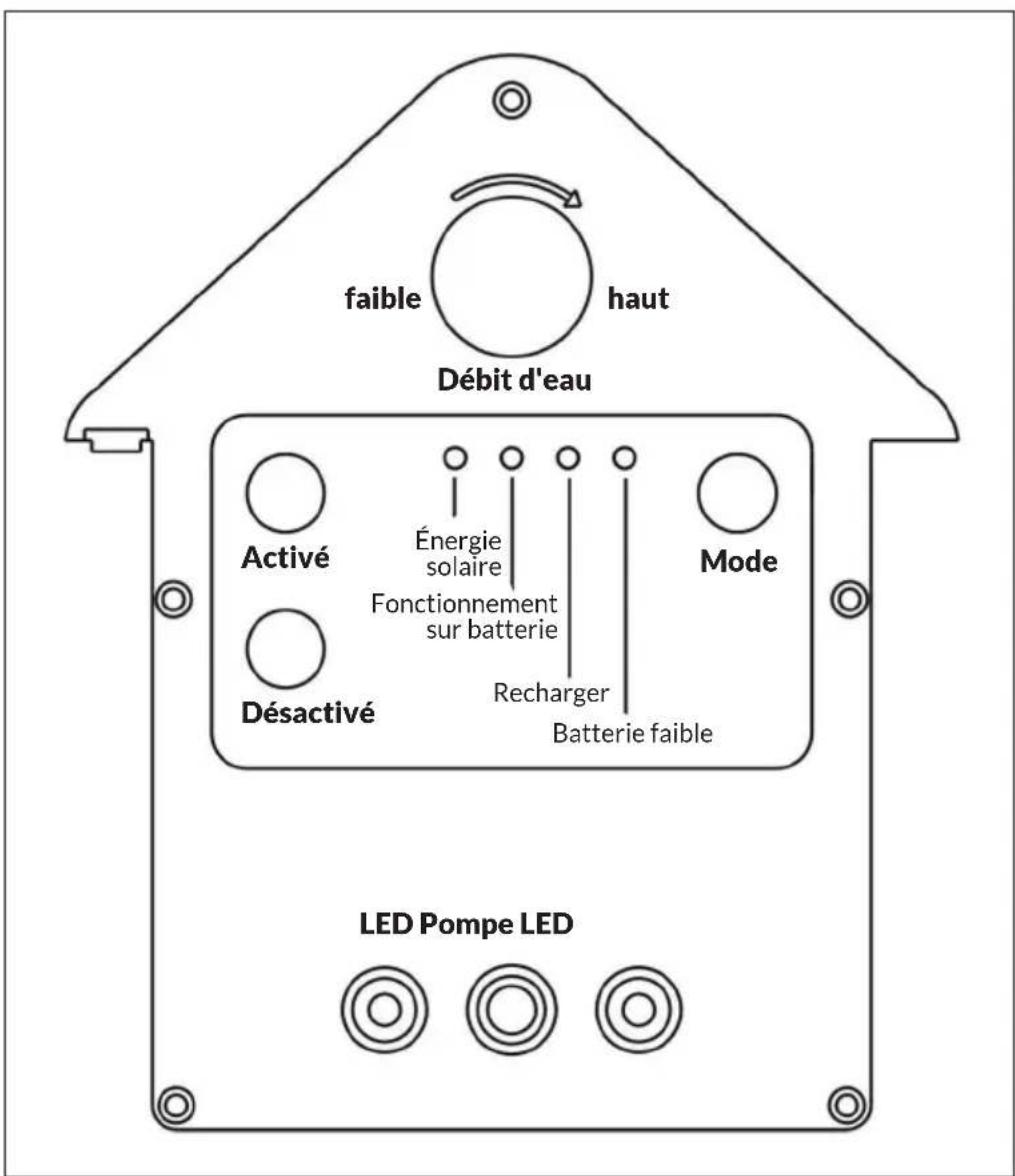

Testez le boîtier de commande :

• Appuyez sur ON et assurez-vous que levoyant correspondant s'allume.
• Appuyez plusieurs fois sur la touche MODE pour faire défiler les différents modes de fonctionnement, qui sont indiqués par le changement des LED (fonctionnement solaire, fonctionnement sur batterie).
• Dès que le panneau solaire est connecté au boîtier de commande, le voyant de charge doit s'allumer pour indiquer l'état de charge.

ENTRETIEN ET MAINTENANCE

Panneau solaire

Le panneau solaire doit être essuyé régulièrement avec un chiffon doux, afin que la transmission de la lumière reste garantie. N'utilise pas de matériel aux abrasifs ou de produits de nettoyage.

Pompe

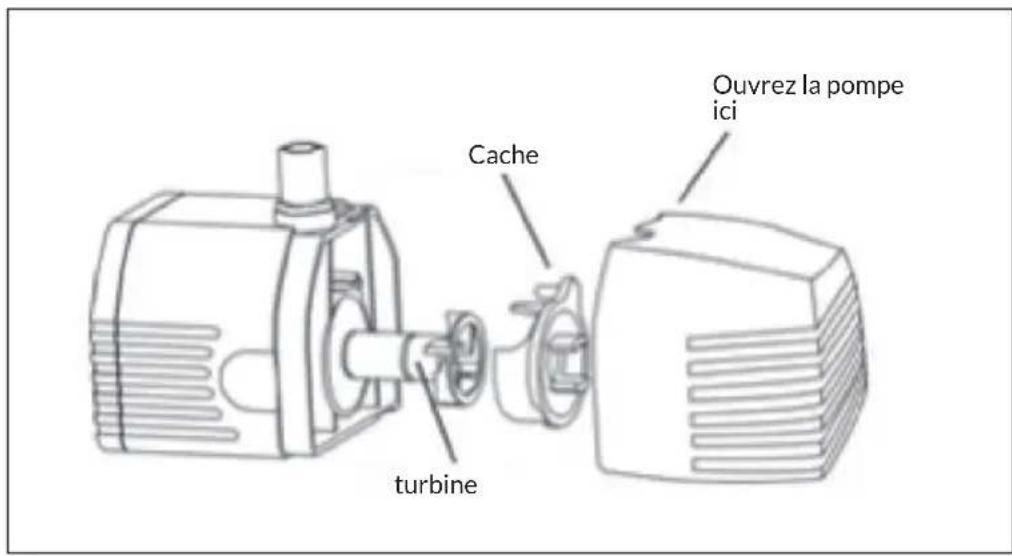

Si, après un certain temps, la pompe ne fournit plus le débit habituel ou cesse de fonctionner, vérifie si des sédiments ou de la saleté obtruient le filtré ou la pompe. Retirez les couvercles de la pompe et de la turbine (voir illustration) et lavez les deux pieces avec de l'eau propre.

Batterie

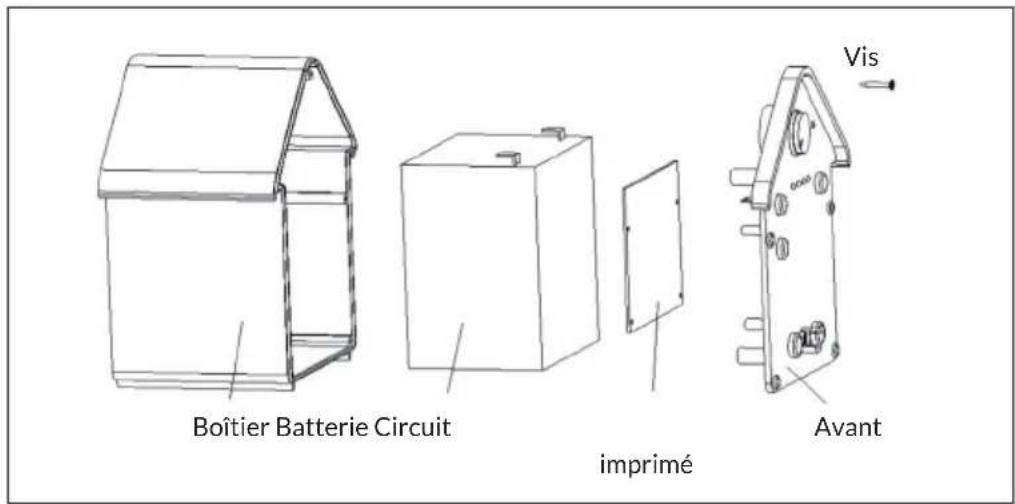

Si la pompe cesse de fonctionner au bout de 12 à 18 mois, c'est peut-être parce que la batterie est epuisée. Ouvrez le boîtier comme indiqué sur l'illustration et remplacez la batterie par un modèle avec les mêmes specifications (6 V, 4 aH):

Si la mise en rebut des apparciels électriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être éliminé avec les ordures menagères. Vous doivent l'acheminer vers un point de collecte pour le recyclage des apparciels électriques et électroniques. En respectant des règles de recyclage, vous protégEZ l'environnement et la santé de vossemblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, contactez votre autorité locale ou votre service d'élimination des déchets menagers.

Ce produit contient des batteries. S'il existe une réglementation légale pour l'élimination des batteries dans votre pays, ne les jetez pas avec les ordures menagères Renseignez-vous sur les réglementations locales concernant la mise au rebut des batteries. En respectant des règles de recyclage, vous protégEZ l'environnement et la santé de vossemblables des conséquences négatives.
