Produkttyp	Solarpumpe für Springbrunnen oder kleinen Teich
Marke	Blumfeldt
Modell	Wasserwerk 250
Stromversorgung	Solarpanel + wiederaufladbarer Akku
Betriebsspannung	6-9 V DC
Maximale Förderleistung	250 L/h
Maximale Förderhöhe	1,2 m
Wasserstrahlhöhe	0,6 m
Kabellänge	5 m
Akku	6 V, 4 Ah (austauschbar)
Leistung des Solarpanels	3 W
LED-Beleuchtung	LED-Kranz, automatische Einschaltung bei Dunkelheit
Betriebsmodi	Solar (direkt) und Akku (mit automatischer Umschaltung)
Lieferumfang	Akku, Solarpanel, Pumpe, 10 Bewässerungsaufsätze (Säulen, Brause, Düsen), Erdspieße (3 Stück), LED-Kranz
Installation	Tauchpumpe, Solarpanel am Boden befestigt, Anschluss der Düsen
Wartung	Solarpanel und Pumpenfilter regelmäßig reinigen; Akku bei Bedarf ersetzen
Sicherheit	Nicht mit Wechselstrom verwenden, nicht trocken laufen lassen, Wasser über 50°C vermeiden
Empfohlene Verwendung	Süßwasserbecken, Temperatur bis 50°C
Erste Ladezeit	Mindestens 8 Stunden in voller Sonne vor dem ersten Gebrauch
Ersatzteile	Austauschbarer Akku (6 V, 4 Ah); andere Teile auf Anfrage erhältlich

Häufig gestellte Fragen - Wasserwerk 250 Blumfeldt

Wie installiere ich die Pumpe Wasserwerk 250?

Befestigen Sie die Plastikschraube unter dem Solarpanel, verbinden Sie sie mit dem Steuergehäuse, setzen Sie die Tauchpumpe auf den Boden des Beckens und befestigen Sie sie mit den Saugnäpfen. Schließen Sie die gewünschte Düse an den Fontänenschlauch an und verbinden Sie den Schlauch mit der Pumpe. Lassen Sie die Pumpe vor dem ersten Gebrauch mindestens 8 Stunden in der vollen Sonne stehen.

Funktioniert die Pumpe bei bewölktem Wetter?

Ja, das Sonnenlicht auch bei bewölktem Himmel (am Tag) reicht aus, um die Pumpe mit dem Solarpanel zu betreiben. Der Akku sorgt für einen kontinuierlichen Betrieb auch ohne direkte Sonneneinstrahlung.

Warum funktioniert die Pumpe nicht mehr?

Überprüfen Sie zuerst, ob das Steuergehäuse eingeschaltet ist (ON-LED). Stellen Sie sicher, dass das Solarpanel richtig angeschlossen und der Akku geladen ist. Wenn die Pumpe immer noch nicht anläuft, reinigen Sie den Filter und die Turbine. Wenn die Pumpe nach 12 bis 18 Monaten aufhört zu arbeiten, ist der Akku möglicherweise erschöpft und muss ersetzt werden.

Wie reinige ich die Pumpe?

Entfernen Sie die Abdeckungen der Pumpe und der Turbine (siehe Abbildung in der Anleitung) und waschen Sie beide Teile mit klarem Wasser. Verwenden Sie keine Scheuermittel oder aggressive Reiniger.

Ist der Akku austauschbar?

Ja, der Akku kann ersetzt werden. Öffnen Sie das Gehäuse wie in der Abbildung gezeigt und installieren Sie einen Akku mit denselben Spezifikationen (6 V, 4 Ah).

Was ist die maximale Wasserstrahlhöhe?

Die maximale Förderhöhe beträgt 1,2 m und die Wasserstrahlhöhe beträgt 0,6 m.

Kann ich die Pumpe nachts benutzen?

Ja, die Pumpe kann nachts mit dem Akku betrieben werden, der sich tagsüber auflädt. Die LEDs schalten sich bei Dunkelheit automatisch ein, um den Springbrunnen zu beleuchten.

Was tun, wenn die Durchflussmenge abnimmt?

Eine verringerte Durchflussmenge kann auf einen verstopften Filter oder eine verschmutzte Turbine zurückzuführen sein. Reinigen Sie die Teile wie in der Anleitung beschrieben. Überprüfen Sie auch, ob der Akku ausreichend geladen ist.

Muss das Solarpanel in eine bestimmte Richtung ausgerichtet werden?

Stellen Sie das Solarpanel an einem flachen, sonnigen Ort auf, ohne Wasseransammlungen. Richten Sie es nach Süden aus (auf der Nordhalbkugel) für maximale Sonneneinstrahlung.

Kann ich die Pumpe in einem Teich mit Fischen verwenden?

Ja, die Pumpe ist für Süßwasserbecken bis 50°C ausgelegt. Stellen Sie sicher, dass die Pumpe vollständig eingetaucht ist und die Fische nicht angesaugt werden können. Befestigen Sie sie mit den Saugnäpfen am Boden.

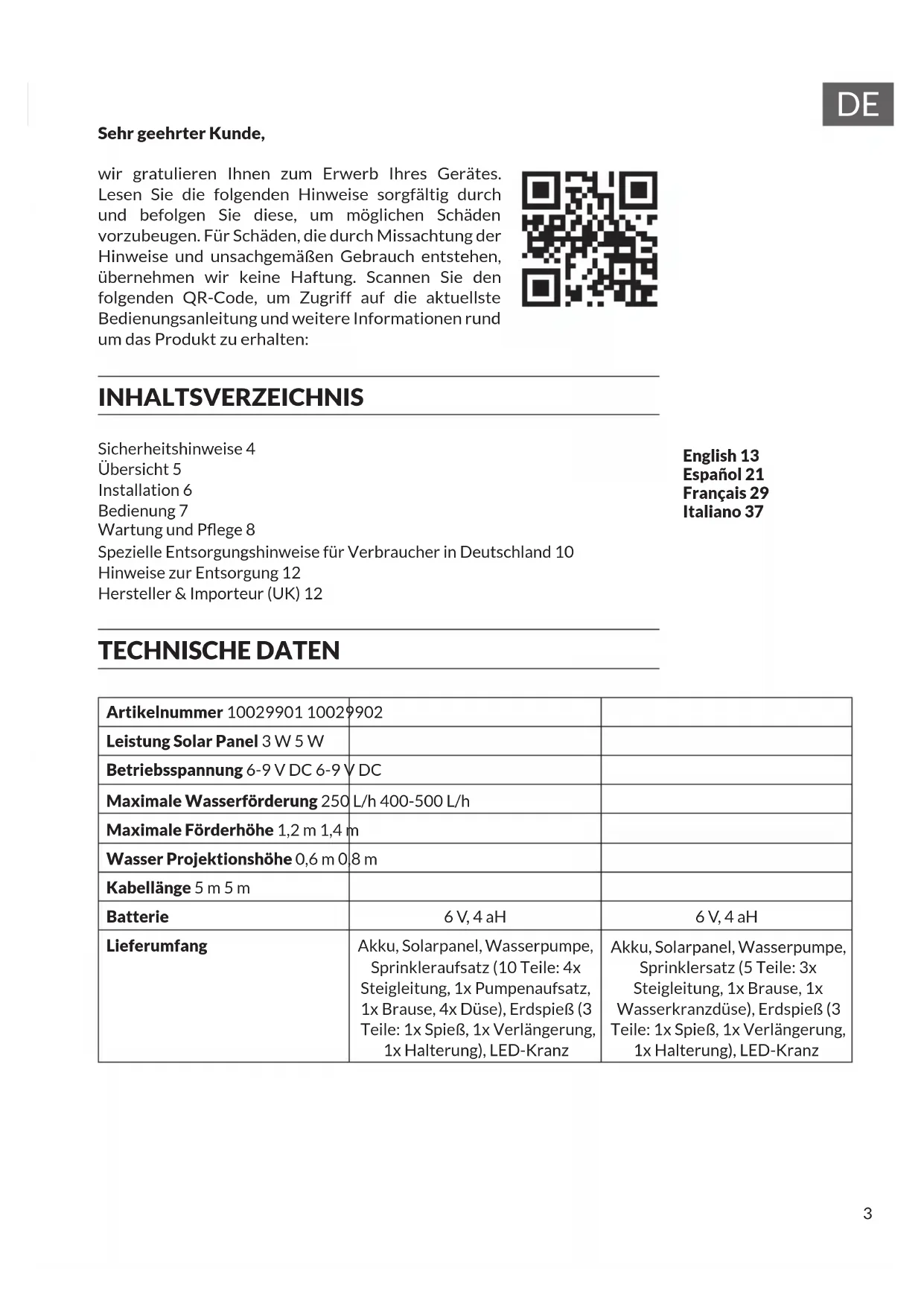

BEDIENUNGSANLEITUNG Wasserwerk 250 Blumfeldt

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Its Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichn Schaden vorzubeugen. Fur Schaden, die durch Missachtung der Hinweise und unsachgemaffen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

INHALTSVERZEICHNIS

Sicherheitshinweise 4

Ubersicht 5

Installation 6

Bedienung 7

Wartung und Pflege 8

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 10

Hinweise zur Entsorgung 12

Artikelnummer 10029901 10029902
Leistung Solar Panel 3 W 5 W
Betriebsspannung 6-9 V DC 6-9 V DC
Maximale Wasserförderung 250	L/h 400-500 L/h
Maximale Förderhöhe 1,2 m 1,4 m
Wasser Projektnshöhe 0,6 m 0	8 m
Kabellänge 5 m 5 m
Batterie	6 V, 4 aH	6 V, 4 aH

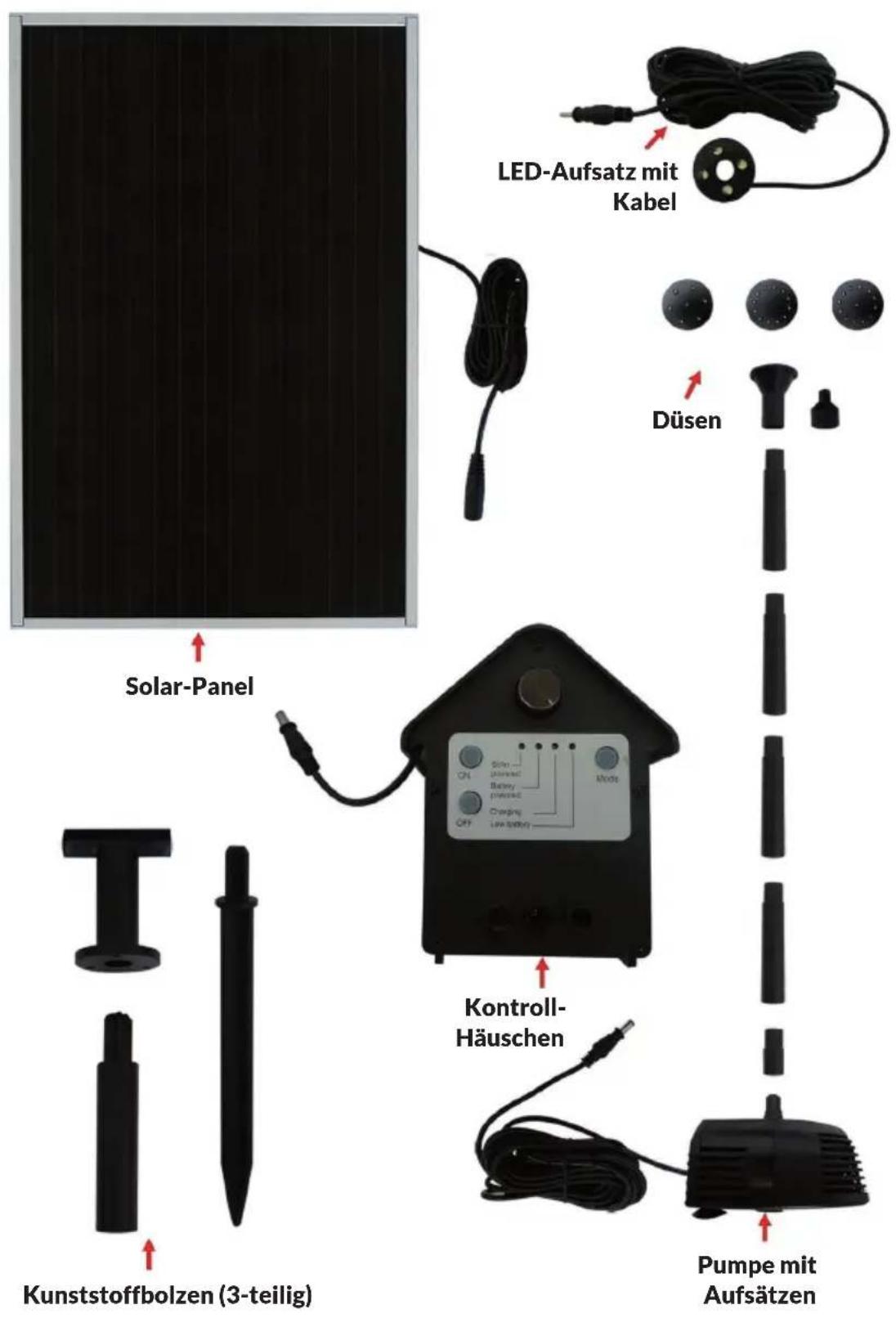

Lieferumfang	Akku, Solarpanel, Wasserpumpe, Sprinkleraufsatz (10 Teile: 4x Steigleitung, 1x Pumpenaufsatz, 1x Brause, 4x Düse), Erdspfeß (3 Teile: 1x Spüß, 1x Verlängerung, 1x Halterung), LED-Kranz	Akku, Solarpanel, Wasserpumpe, Sprinklersatz (5 Teile: 3x Steigleitung, 1x Brause, 1x Wasserkranzdüse), Erdspfeß (3 Teile: 1x Spüß, 1x Verlängerung, 1x Halterung), LED-Kranz

SICHERHEITSHINWEISE

• Um die Gefahr von Stromschlagen zu reduzieren, entfern den Sie keine der Abdeckungen. Das Gerät enthalt Teile, die dem Benutzer nicht zugänglich sind.
• Die Gerätekennzeichnung befindet sich auf der Rückseite des Geräts.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße wie Vasen oder Gießkannen auf dem Gerät ab.
• Lassen Sie keine Gegenstände aus Metall auf diesen Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf diesen Gerät.
• Benutzen Sie nur Zubehör und Anbauteile, die vom Hersteller zugelassen sind.
• Ziehen Sie den Stecker aus der Steckdose, wenn es gewittert, stürmt oder Sie das Gerät langere Zeit nicht benutzen. So konnen Sie Schäden vorbeugen.
• Lassen Sie Reparaturen nur von qualifizierten Fachkräften durchführten.
• Eine Reparatur ist dann erforderlich, wenn das Gerät auf irgendine Weise beschädigt wurde, das heißt, wenn Gegenstände darauf auf gefallen sind, wenn es nicht ordnungsgemäß Funktioniert oder fallengelassen wurde. Versuchen Sie nicht, das Gerät selbst zu reparieren. Durch Öffnen der Abdeckung setzen Sie sich der Gefahr von Stromschlagen und anderen Verletzungen aus.
• Ziehen Sie nicht am Kabel, knicken Sie es nicht und stellen Sie keine schweren Gegenstände darauf.
• Fassen Sie den Stecker nicht mit nassen Handen an.
• Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.
• Lassen Sie die Pumpe nie leer laufen.
• Verbinden Sie das Gerät niemals mit einer Wechselstromquelle. Es ist nur für den Betrieb mit Gleichstrom ausgelegt.
• Betreiben Sie die Pumpe nur in Süßwasserteichen bei Temperaturen bis maximal 50^ .
• Stellen Sie das Solar-Panel nicht in Kuhlen oder Löscher, in denen sich Wasser sammeln kann. Wahlen Sie einen ebenen Standort mit einem festen Untergrund. Der Kunststoffbolzen sollen in ausreichend solides Erdreich gesteckt werden.
• Stellen Sie das Gerät nicht auf andere Geräte, die heißt werden können. Diese Hitze könnte das Gerät beschädigen.
• Verwenden Sie keine flüchtigen Flüssigkeiten wie Insektensprays. Durch zu starken Druck beim Abwischen können die Oberflächen beschädigt werden. Gummi- oder Plastikteile sollen nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen)dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

INSTALLATION

Generelle Hinweise

• Die Pumpe ist für Brunnen oder keine Teiche geeignet. Das Solar Panel versorgt die Pumpe mit der notigen Betriebsspannung und ladt die Batterie.
• Leichtes Sonnenlicht und auch bewölkter Himmel reichen (bei Tageslicht) aus, um die Pumpe zu betreiben.
  Die LED-Leuchten illuminieren den Springbrunnen bei Dunkelheit automatisch.

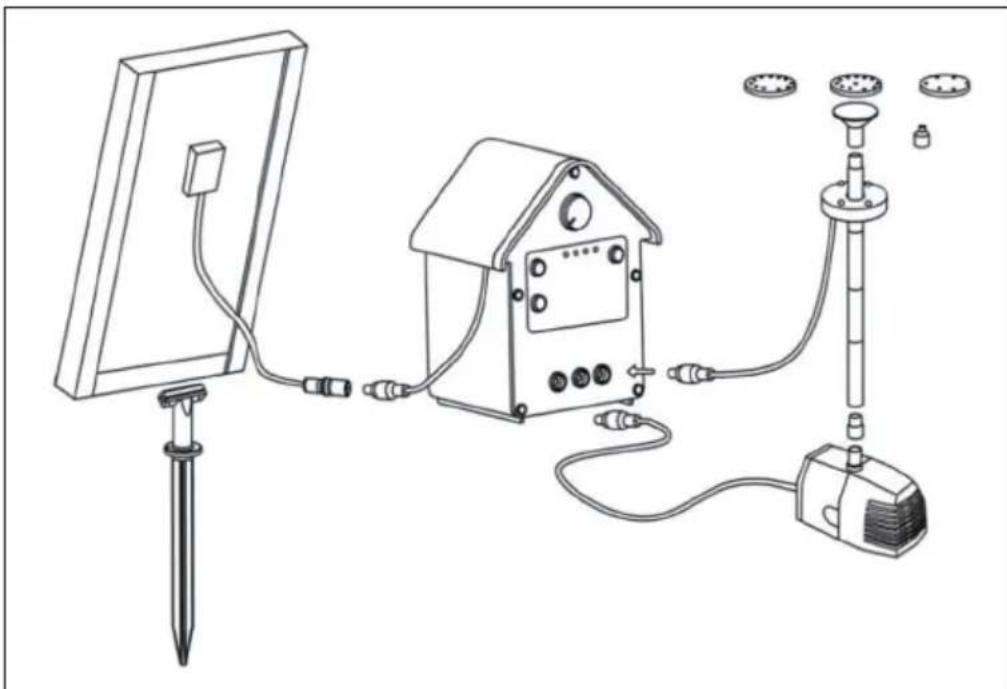

Aufbau

• Bringen Sie den Kunststoffbolzen an der Unterseite des Rahmens des Solar Panels an.
• Verbinden Sie das Solar Panel mit dem Kontroll-Häuschen.
• Platzieren Sie die Pumpe unter Wasser, so dass sie vollständig bedeckt ist. Nutzen Sie die vier flexiblen Saugnäpfe, um die Pumpe am Teich-/ Brunnenboden zu befestigen. Falls das Wasser zu tief ist, so dass die Pumpe nicht die Oberfläche erreicht, erhöhen Sie ihre Standposition durch das Unterlegen von Steinen oder ähnlichem geeigneten Material.
• Wahlen Sie die gewünschte Düse für den Brunnen und stecken Sie diese auf das Brunnenrohr, sowie das Brunnenrohr auf die Pumpe.
• Verbinden Sie alle Teile wie in der Abbildung zu sehen.

BEDIENUNG

Sobald die Pumpe installiert und angeschlossen ist, setzen Sie sie zunachst mindestens 8 Stunden in vollem Sonnenlicht aufladen, bevor Sie sie nutzen.

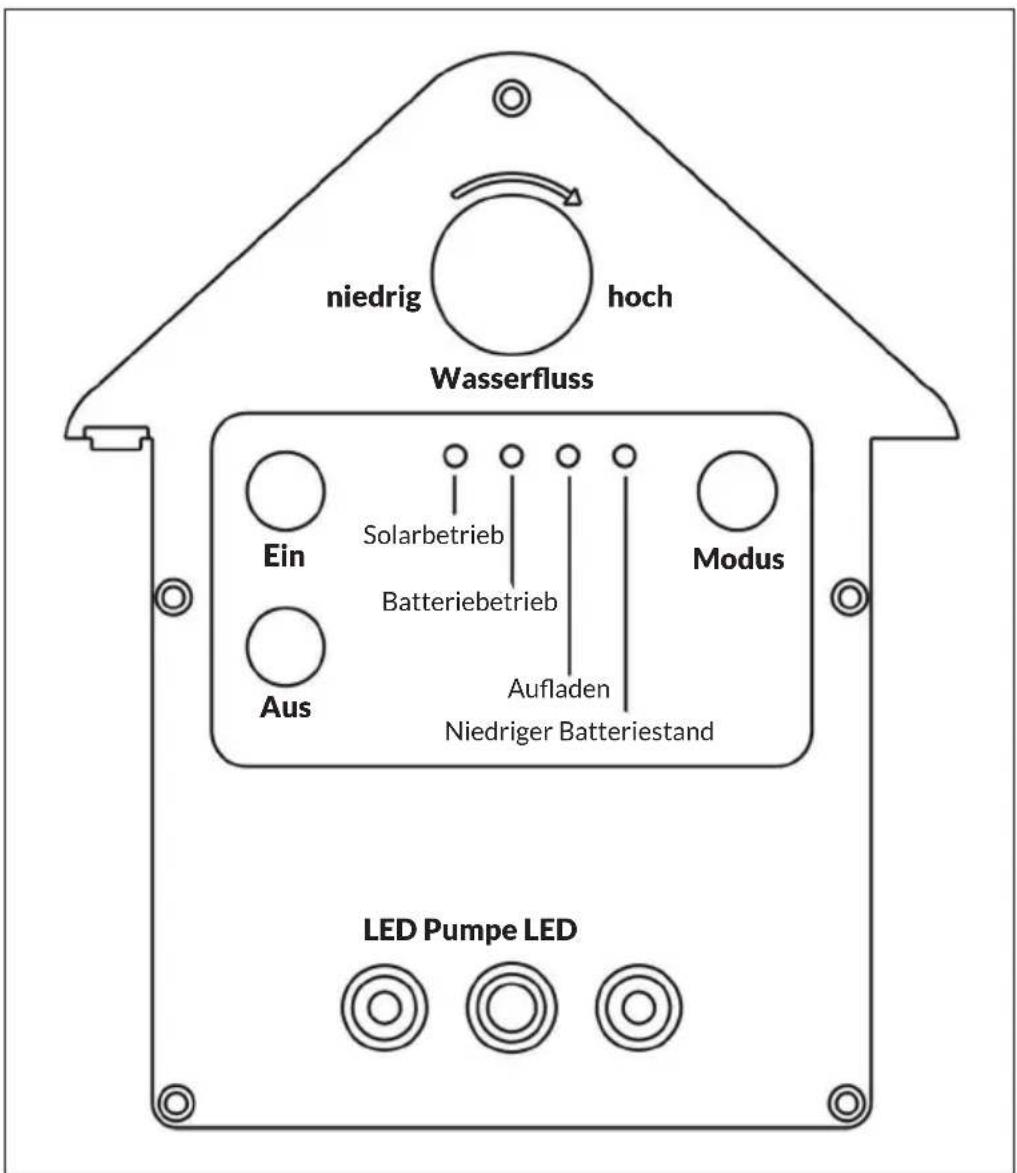

Testen Sie Das Kontroll-Häuschen:

• Drücken Sie ON und vergewissern Sie sich, dass die entsprechende LED zu leuchten beginnnt.
• Drücken Sie MODE mehrfach, um die verschiedene Betriebsmodi durchzuschalten, was wiederum von wechselnden LEDs angezeigt wird (Solarbetrieb, Batteriebetrieb).
• Sobald das Solar Panel mit dem Kontroll-Häuschen verbunden ist, sollte die Lade-LED leuchten und somit den Lade-Zustand anzeigen.

WARTUNG UND PFLEGE

Solar Panel

Das Solar Panel sollte regelmäßig mit einem weichen Tuch abgewischt werden, damit die Lichtdurchlüssigkeit gewährleistet bleibt. Nutzen Sie keine scheuernden Materialien oder Reinigungsmittel.

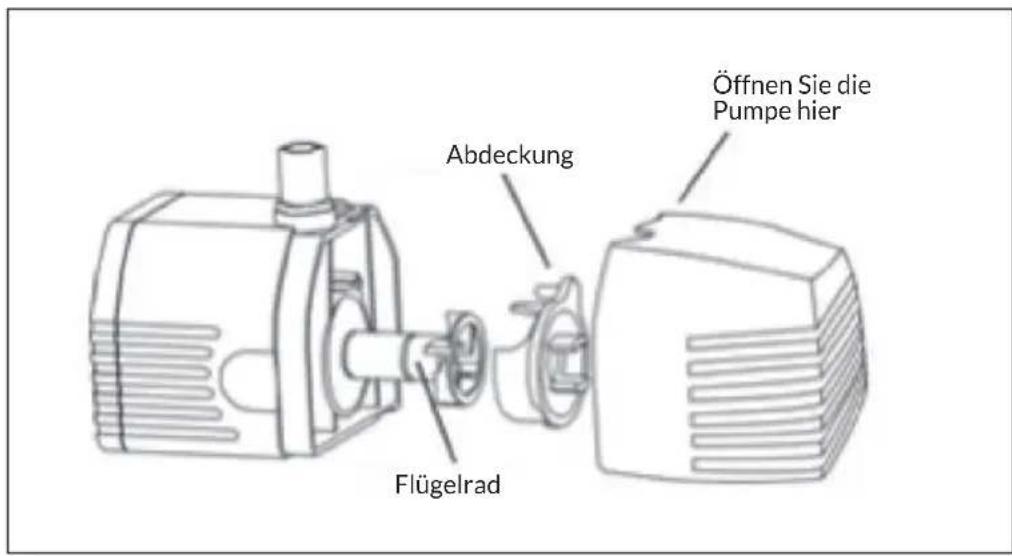

Pumpe

Falls die Pumpe nach einer Weile nicht mehr die gewöhnte Durchlaufleistung erbringt oder aufhört zu arbeiten, schauen Sie nach, ob Sediment oder Schmutz Filter oder Pumpe verstopt. Entfernen Sie die Abdeckungen der Pumpe und des Flügelrads (siehe Abbildung) und reinigen Sie beide Teile mit sauberem Wasser.

Batterie

Sollte die Pumpe nach etwa 12 - 18 Monaten in Betrieb aufhoren zu arbeiten, könnte es daran liegen, dass die Lebensdauer der Batterie erschöpf ist.

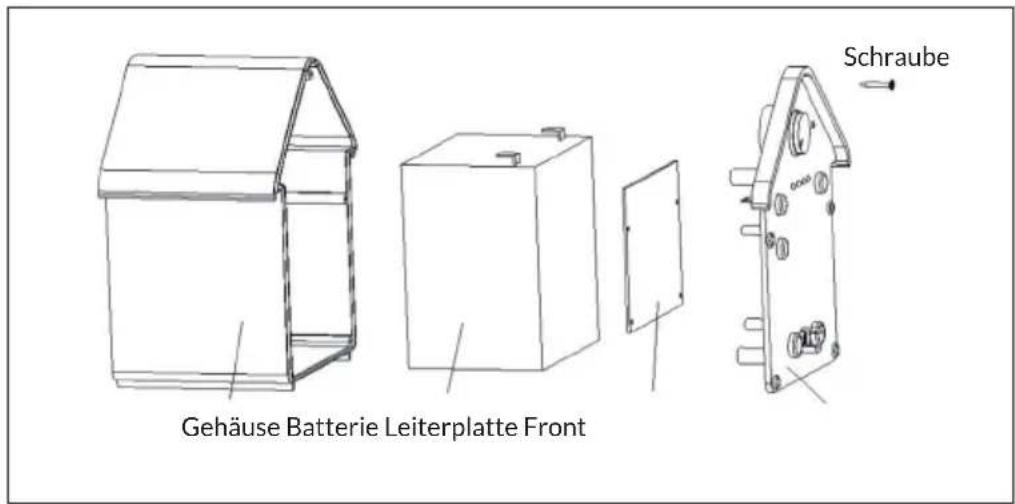

Öffnen Sie das Gehäuse entsprechend der Abbildung und tauschen Sie die

Batterie gegen ein Modell mit denselben Spezifikationen (6 V, 4 aH):

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gluhbirnen und Halogenlampen. Entsorgen Sie Gluhbirnen und Halogenlampenitte über den Hausmull, sofern Si nicht das WEEE Symbol tragem.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnuzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußerten Abmessung größter als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,)namlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Höhe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Website auszuwahlen.
• Batterien können überall Dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zugruck. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusammen die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, «Pb« für Blei und «Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effzient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer ihrer Altgeräte können Sie verlangern indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkte nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.
