Produkttyp	Solarpumpe für Springbrunnen oder kleinen Teich
Marke	Blumfeldt
Modell	Wasserwerk 500
Stromversorgung	Solarpanel (3 W oder 5 W) + wiederaufladbarer Akku 6 V, 4 Ah
Betriebsspannung	6-9 V DC
Maximale Durchflussrate	250 L/h (Modell 10029901) oder 400-500 L/h (Modell 10029902)
Maximale Förderhöhe	1,2 m (Modell 10029901) oder 1,4 m (Modell 10029902)
Wasserstrahlhöhe	0,6 m (Modell 10029901) oder 0,8 m (Modell 10029902)
Kabellänge	5 m
LED-Beleuchtung	LED-Krone, automatische Einschaltung bei Dunkelheit
Betrieb	Solarmodus (direkt) und Akkumodus (Speicher)
Lieferumfang	Solarpanel, Pumpe, Akku, Bewässerungsvorrichtung (Düsen, Säulen, Brause), Erdspieße, LED-Krone
Installation	Tauchpumpe, Solarpanel im Freien, erste Ladung von 8 h in der Sonne
Wartung	Reinigen Sie das Solarpanel mit einem weichen Tuch; reinigen Sie Pumpe und Filter mit klarem Wasser
Akkuwechsel	Ersetzbarer Akku 6 V, 4 Ah (Gehäuseöffnung)
Sicherheit	Nicht an Wechselstrom verwenden; nicht trocken laufen lassen; max. Temperatur 50 °C
Entsorgung	Nicht mit dem Hausmüll entsorgen; an einer Sammelstelle für Elektrogeräte abgeben

Häufig gestellte Fragen - Wasserwerk 500 Blumfeldt

Wie installiere ich die Pumpe Wasserwerk 500?

Befestigen Sie die Plastikschraube unter dem Solarpanel, verbinden Sie das Panel mit dem Steuergehäuse, setzen Sie die Pumpe vollständig unter Wasser (verwenden Sie die Saugnäpfe zur Befestigung), schließen Sie die gewünschte Düse an und lassen Sie die Einheit vor dem ersten Gebrauch mindestens 8 Stunden in der Sonne.

Kann ich die Pumpe ohne Sonne nutzen?

Ja, die Pumpe läuft mit Akku. Das Solarpanel lädt den Akku tagsüber. Sie können mit der MODE-Taste am Steuergehäuse in den Akkumodus wechseln.

Warum funktioniert meine Pumpe nicht?

Überprüfen Sie, ob das Solarpanel genügend Licht erhält, das Gehäuse eingeschaltet ist (ON-Taste), die Pumpe gut untergetaucht ist und der Filter nicht verstopft ist. Wenn der Akku alt ist (12-18 Monate), kann er erschöpft sein und muss ersetzt werden.

Wie reinige ich die Pumpe?

Trennen Sie die Pumpe, entfernen Sie die Abdeckungen von Pumpe und Turbine, waschen Sie die Teile mit klarem Wasser. Verwenden Sie keine Scheuermittel. Reinigen Sie auch das Solarpanel mit einem weichen Tuch.

Was ist die maximale Wasserhöhe?

Je nach Modell beträgt die maximale Förderhöhe 1,2 m oder 1,4 m und die Wasserstrahlhöhe 0,6 m oder 0,8 m.

Schalten sich die LEDs automatisch ein?

Ja, die LEDs schalten sich bei Dunkelheit automatisch ein, wenn der Akku ausreichend geladen ist.

Kann ich die Pumpe in einem Salzwasserbecken verwenden?

Nein, die Pumpe ist nur für Süßwasser bei Temperaturen bis 50 °C geeignet.

Wie tausche ich den Akku aus?

Öffnen Sie das Steuergehäuse (Schraube), entfernen Sie den alten Akku und ersetzen Sie ihn durch einen identischen Akku 6 V, 4 Ah. Schließen Sie das Gehäuse.

Was tun, wenn die Durchflussmenge sinkt?

Reinigen Sie Filter und Pumpe. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Düse verstopft ist. Ein Rückgang der Durchflussmenge kann auch auf eine schwache Batterie hinweisen.

Ist die Pumpe für einen vorhandenen Springbrunnen geeignet?

Ja, sie ist ideal für Springbrunnen oder kleine Teiche. Stellen Sie sicher, dass die Pumpe vollständig untergetaucht ist und das Solarpanel an einem sonnigen, flachen Ort platziert wird.

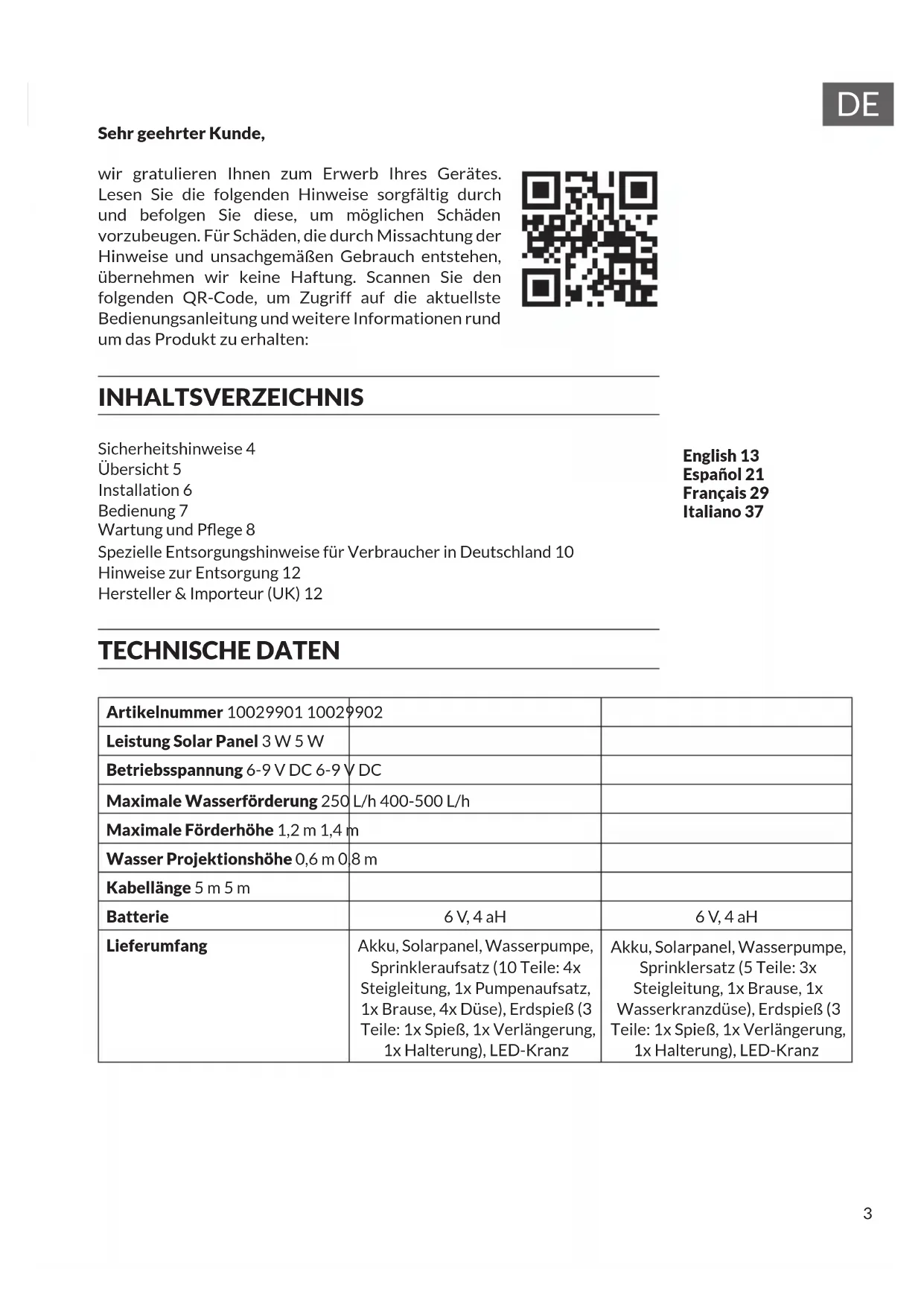

BEDIENUNGSANLEITUNG Wasserwerk 500 Blumfeldt

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 4

Übersicht 5

Installation 6

Bedienung 7

Wartung und Pflege 8

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 10

Hinweise zur Entsorgung 12

Artikelnummer 10029901 10029902
Leistung Solar Panel 3 W 5 W
Betriebsspannung 6-9 V DC 6-9 V DC
Maximale Wasserförderung 250 L/h 400-500 L/h
Maximale Förderhöhe 1,2 m 1,4 m
Wasser Projektionshöhe 0,6 m 08 m
Kabellänge 5 m 5 m
Batterie	6 V, 4 aH	6 V, 4 aH
Lieferumfang	Akku, Solarpanel, Wasserpumpe, Sprinkleraufsatz (10 Teile: 4x Steigleitung, 1x Pumpenaufsatz, 1x Brause, 4x Düse), Erdspieß (3 Teile: 1x Spieß, 1x Verlängerung, 1x Halterung), LED-Kranz	Akku, Solarpanel, Wasserpumpe, Sprinklersatz (5 Teile: 3x Steigleitung, 1x Brause, 1x Wasserkranzdüse), Erdspieß (3 Teile: 1x Spieß, 1x Verlängerung, 1x Halterung), LED-Kranz

SICHERHEITSHINWEISE

- Um die Gefahr von Stromschlägen zu reduzieren, entfernen Sie keine der Abdeckungen. Das Gerät enthält Teile, die dem Benutzer nicht zugänglich sind.

• Die Gerätekennzeichnung befindet sich auf der Rückseite des Geräts.

- Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße wie Vasen oder Gießkannen auf dem Gerät ab.

- Lassen Sie keine Gegenstände aus Metall auf dieses Gerät fallen.

- Stellen Sie keine schweren Gegenstände auf dieses Gerät.

- Benutzen Sie nur Zubehör und Anbauteile, die vom Hersteller zugelassen sind.

- Ziehen Sie den Stecker aus der Steckdose, wenn es gewittert, stürmt oder Sie das Gerät längere Zeit nicht benutzen. So können Sie Schäden vorbeugen.

- Lassen Sie Reparaturen nur von qualifizierten Fachkräften durchführen.

- Eine Reparatur ist dann erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, das heißt, wenn Gegenstände darauf gefallen sind, wenn es nicht ordnungsgemäß funktioniert oder fallengelassen wurde. Versuchen Sie nicht, das Gerät selbst zu reparieren. Durch Öffnen der Abdeckung setzen Sie sich der Gefahr von Stromschlägen und anderen Verletzungen aus.

- Ziehen Sie nicht am Kabel, knicken Sie es nicht und stellen Sie keine schweren Gegenstände darauf.

- Fassen Sie den Stecker nicht mit nassen Händen an.

- Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.

- Lassen Sie die Pumpe nie leer laufen.

- Verbinden Sie das Gerät niemals mit einer Wechselstromquelle. Es ist nur für den Betrieb mit Gleichstrom ausgelegt.

- Betreiben Sie die Pumpe nur in Süßwasserteichen bei Temperaturen bis maximal 50 °C.

- Stellen Sie das Solar-Panel nicht in Kuhlen oder Löcher, in denen sich Wasser sammeln kann. Wählen Sie einen ebenen Standort mit einem festen Untergrund. Der Kunststoffbolzen sollte in ausreichend solides Erdreich gesteckt werden.

- Stellen Sie das Gerät nicht auf andere Geräte, die heiß werden können. Diese Hitze könnte das Gerät beschädigen.

- Verwenden Sie keine flüchtigen Flüssigkeiten wie Insektensprays. Durch zu starken Druck beim Abwischen können die Oberflächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein.

- Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

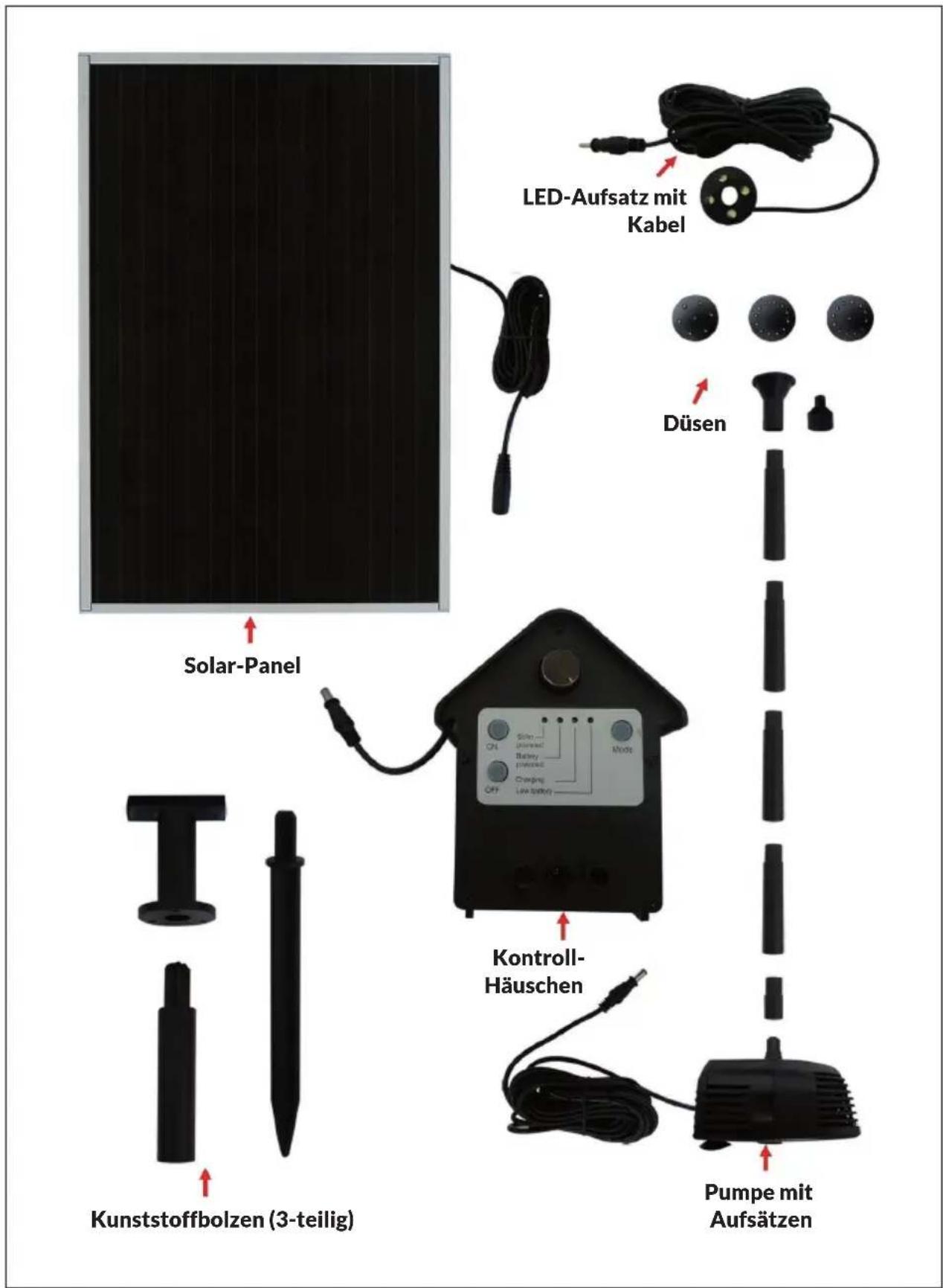

LED-Aufsatz mit Kabel Düsen Solar-Panel Kontroll-Häuschen Pumpe mit Aufsätzen Kunststoffbolzen (3-teilig)

INSTALLATION

Generelle Hinweise

• Die Pumpe ist für Brunnen oder kleine Teiche geeignet. Das Solar Panel versorgt die Pumpe mit der nötigen Betriebsspannung und lädt die Batterie.
• Leichtes Sonnenlicht und auch bewölkter Himmel reichen (bei Tageslicht) aus, um die Pumpe zu betreiben.
  • Die LED-Leuchten illuminieren den Springbrunnen bei Dunkelheit automatisch.

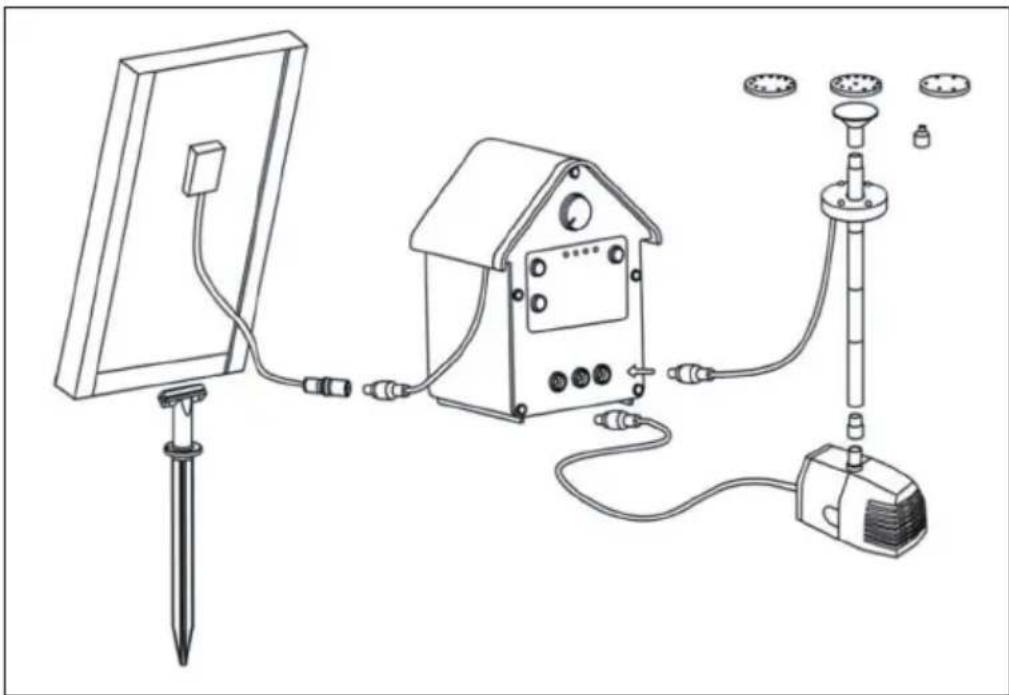

Aufbau

• Bringen Sie den Kunststoffbolzen an der Unterseite des Rahmens des Solar Panels an.
  • Verbinden Sie das Solar Panel mit dem Kontroll-Häuschen.
• Platzieren Sie die Pumpe unter Wasser, so dass sie vollständig bedeckt ist. Nutzen Sie die vier flexiblen Saugnäpfe, um die Pumpe am Teich-/Brunnenboden zu befestigen. Falls das Wasser zu tief ist, so dass die Pumpe nicht die Oberfläche erreicht, erhöhen Sie ihre Standposition durch das Unterlegen von Steinen oder ähnlichem geeigneten Material.
• Wählen Sie die gewünschte Düse für den Brunnen und stecken Sie diese auf das Brunnenrohr, sowie das Brunnenrohr auf die Pumpe.
• Verbinden Sie alle Teile wie in der Abbildung zu sehen.

Sobald die Pumpe installiert und angeschlossen ist, lassen Sie sie zunächst mindestens 8 Stunden in vollem Sonnenlicht aufladen, bevor Sie sie nutzen.

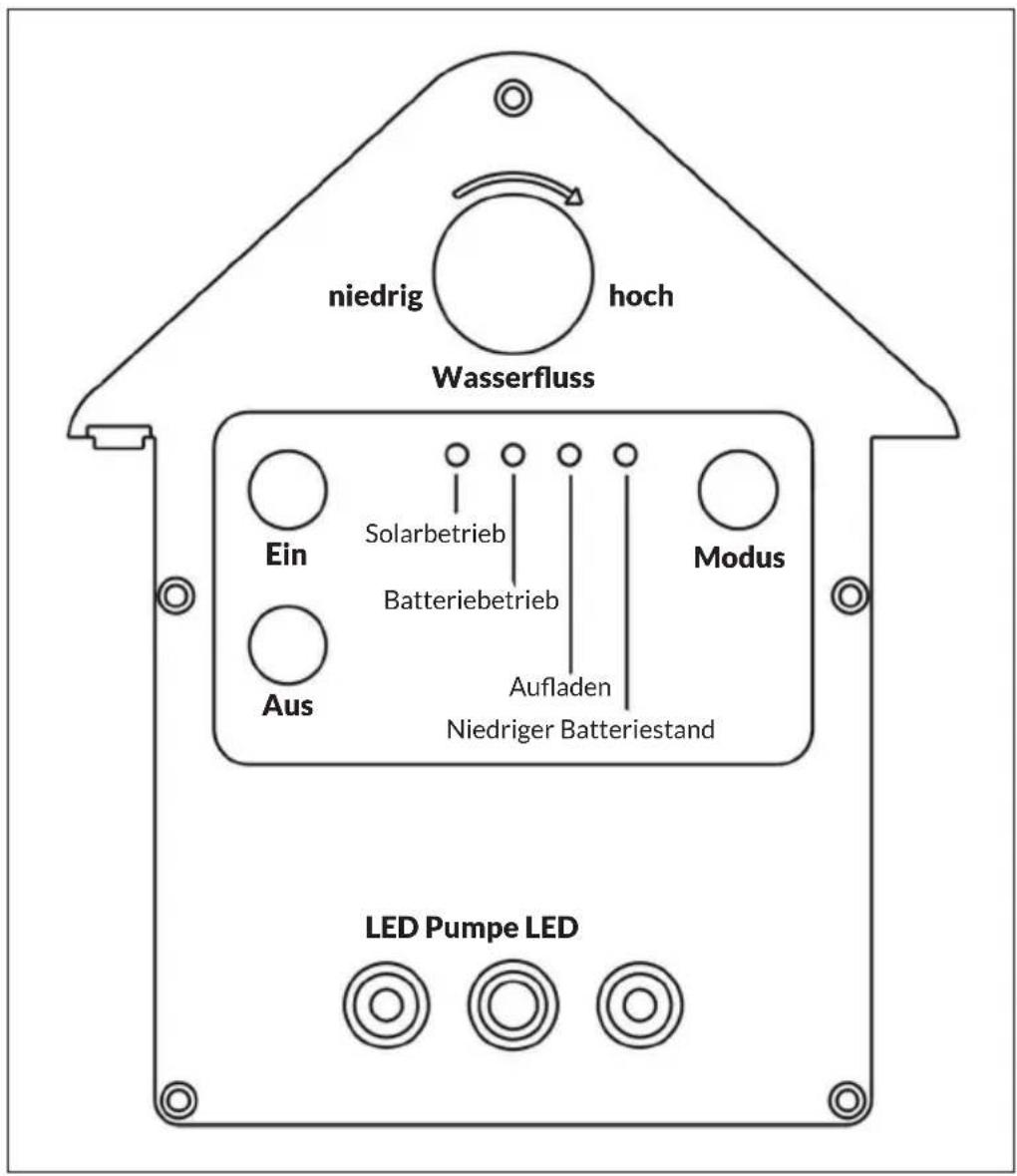

Testen Sie Das Kontroll-Häuschen:

• Drücken Sie ON und vergewissern Sie sich, dass die entsprechende LED zu leuchten beginnt.
• Drücken Sie MODE mehrfach, um die verschiedenen Betriebsmodi durchzuschalten, was wiederum von wechselnden LEDs angezeigt wird (Solarbetrieb, Batteriebetrieb).
• Sobald das Solar Panel mit dem Kontroll-Häuschen verbunden ist, sollte die Lade-LED leuchten und somit den Lade-Zustand anzeigen.

niedrig hoch Wasserfluss Ein Aus Solarbetrieb Batteriebetrieb Aufladen Niedriger Batteriestand Modus LED Pumpe LED

WARTUNG UND PFLEGE

Solar Panel

Das Solar Panel sollte regelmäßig mit einem weichen Tuch abgewischt werden, damit die Lichtdurchlässigkeit gewährleistet bleibt. Nutzen Sie keine scheuernden Materialien oder Reinigungsmittel.

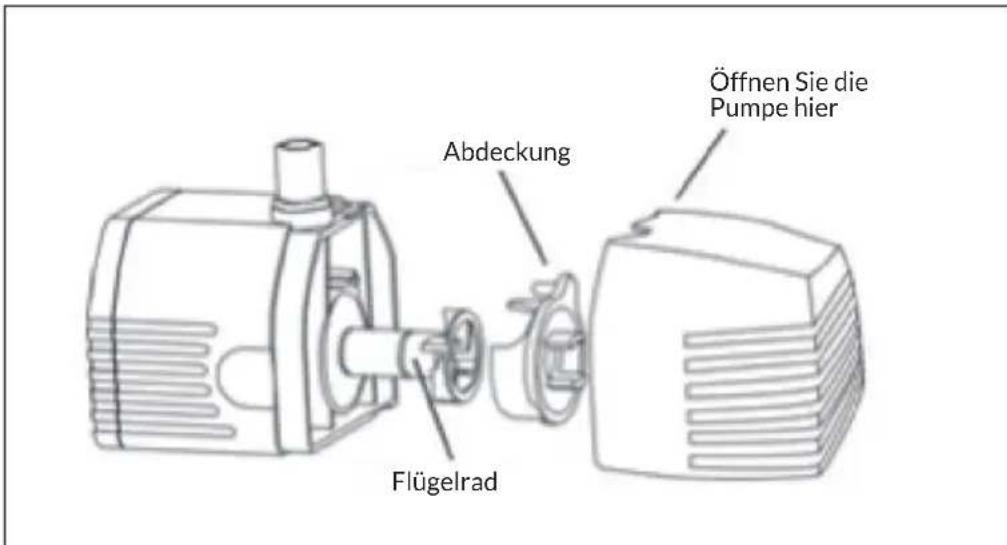

Pumpe

Falls die Pumpe nach einer Weile nicht mehr die gewohnte Durchlaufleistung erbringt oder aufhört zu arbeiten, schauen Sie nach, ob Sediment oder Schmutz Filter oder Pumpe verstopft. Entfernen Sie die Abdeckungen der Pumpe und des Flügelrads (siehe Abbildung) und reinigen Sie beide Teile mit sauberem Wasser.

Abdeckung Flügelrad Öffnen Sie die Pumpe hier

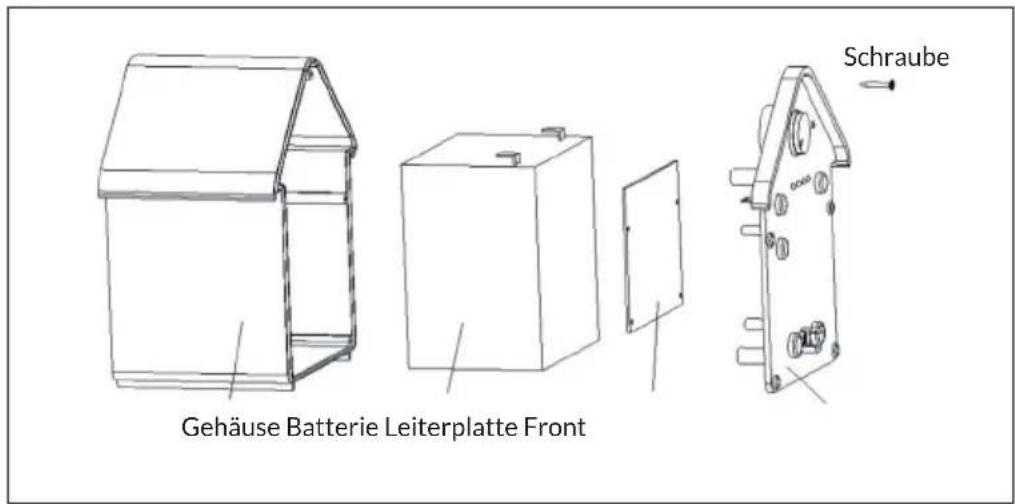

Batterie

Sollte die Pumpe nach etwa 12 - 18 Monaten in Betrieb aufhören zu arbeiten, könnte es daran liegen, dass die Lebensdauer der Batterie erschöpft ist.

Öffnen Sie das Gehäuse entsprechend der Abbildung und tauschen Sie die

Batterie gegen ein Modell mit denselben Spezifikationen (6 V, 4 aH):

Gehäuse Batterie Leiterplatte Front Schraube

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

- Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

- Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

- Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

- Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

- Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

- Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

- Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
