BEDIENUNGSANLEITUNG Liquidflow 1200 Blumfeldt

Hauswasserwerk / Gartenpumpe

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihr's Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALT

Sicherheitshinweise 4 Benutzung 6 Hinweise zur Entsorgung 8 Konformitatisierung 8

English 9
Français 15
Espanol 21
Italiano 27

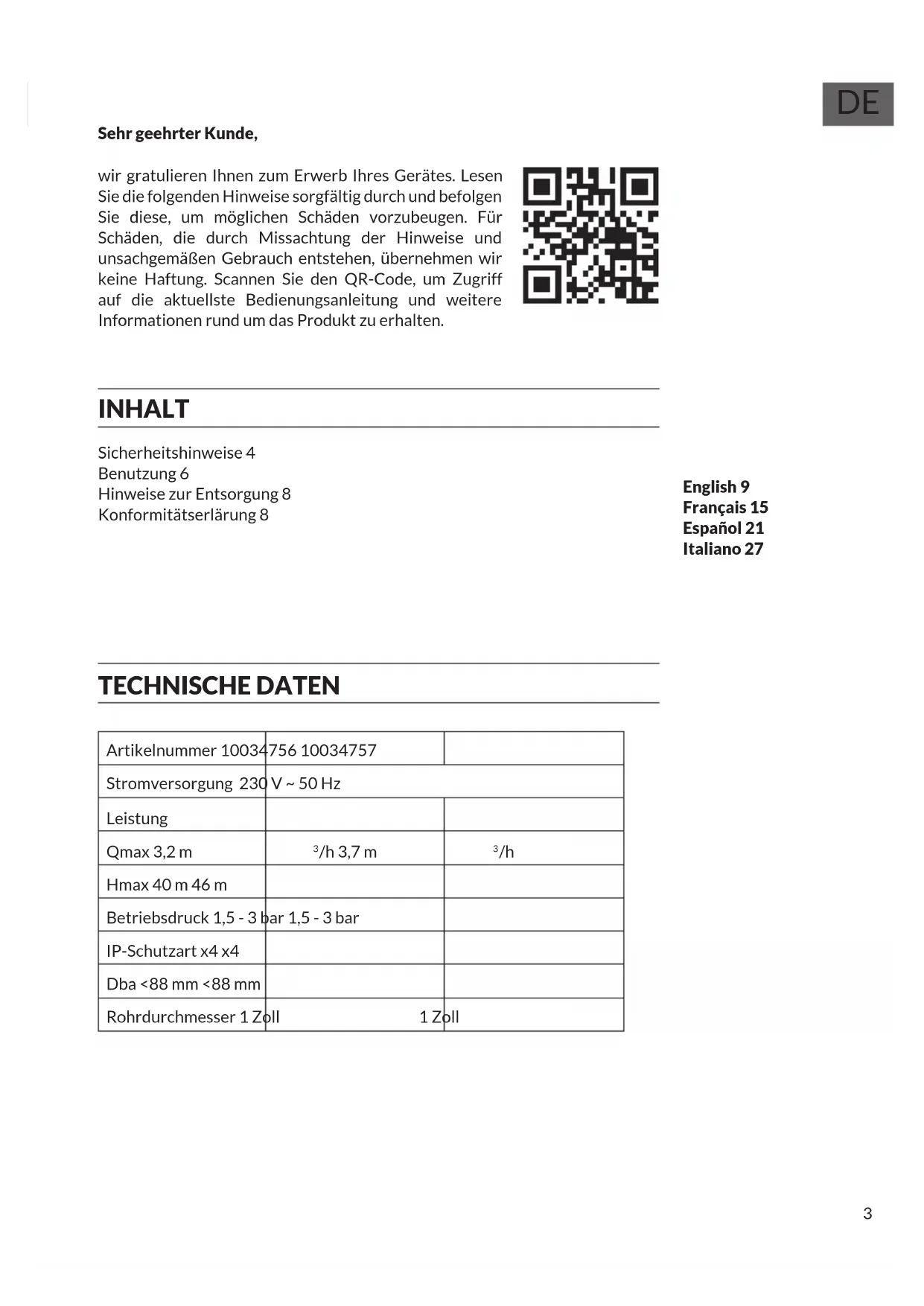

TECHNISCHE DATEN

Artikelnummer 10034	756 10034757
Stromversorgung 230	V ~ 50 Hz
Leistung
Qmax 3,2 m	3/h 3,7 m	3/h
Hmax 40 m 46 m
Betriebsdruck 1,5 - 3 bar 1,5 - 3 bar
IP-Schutzart x4 x4
Dba <88 mm <88 mm
Rohrdurchmesser 1 Zoll	1 Zoll

SICHERHEITSHINWEISE

Das Gerät ist für sauberes Wasser mit einer Temperatur von max. 50^ ausgelegt: ein anderweitiger Einsatz sollte vermieden werden. Bei Erreichen des maximalen Pumpendrucks schaltet das Aggregat die Pumpe aus. Es muss jeder mindestens ein Druckunterschied zwischen Ein- und Ausschalten von 1,4 bar bestehen.

Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen)dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

Montage

• Stellen sie sicher, dass die Anlage überschwemmungssicher aufgestellt und ausreichend mit trockener Luft gekühlt wird.
• Ist die Pumpe direkt im Verteilernetz montiert, so muss beachtet werden, dass der Vordruck sich mit dem Pumpendruck addiert und der Gesamtdruck nicht über 10 bar liegen damit.
• Das Aggregat kann in eine bestehende Leitung / Anlage montiert werden, sofern der minimale Wasserbedarf der Pumpe immer gedeckt ist. Beachten Sie die Montageschemas.

Netzanschluss

• Die Stromaufnahme der Pumpe darf nicht über 10 A und die maximale Leistung des Motors nicht über 1,8kW liegen. In der Elektroinstallation ist eine Trennvorrichtung vorzusehen, die das Abtrennen vom Netz mit mindestens 3mm Kontaktöffnung für jeder Pol zulässt. Pumpen in Wechselstromausfuhrung haben einen integrierten Motorschutzschalter. Pumpen in Drehstromausfuhrung sind bauseitig mit einem eingestillten Motorschutzschalter zu installieren. Für die Folgen unsachgemäßer Installation, Inbetriebnahme und nicht vorschriftsgemäßer Elektroinstallation übernehmen wir keine Haftung.
• Das Netzkabel muss dem Typ H08 RN-F nach DIN VDE 0620 entsprechen.
• Da Schema erreichtert einen korrekten Netzanschluss.
• Das System wird durch einen Differentialschalter geschichert (1 fn=30 mA)
• Das Netzkabel der Pumpe muss mindestens H07 RN-R nach DIN VDE 0620 entsprechen und mit Kabelschuhen versehen sein. Das Anschließlich der der Pumpe muss durch einen Elektrofachmann erfolgen.

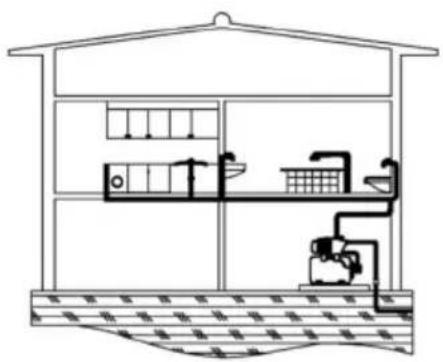

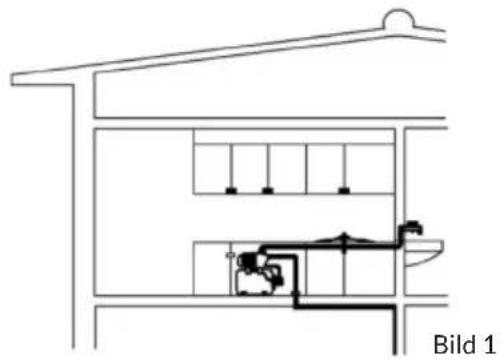

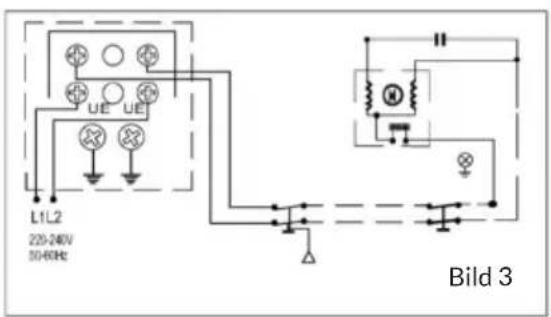

ANSCHLUSSSCHEMA

BENUTZUNG

Kontrollmaßnahmen vor der ersten Inbetriebnahme

1. Stellen Sie sicher, dass Spannung und Freqenz von Stromnetz und Aggregat (siehe Typenschild) übereinstimmen.
2. Achten Sie auf ein freies Drehender Pumpenwelle.
3. Füllen Sie durch Aufschrauben des entsprechenden Füllverschlusses den Pumpenkörper sowie die Ansaugleitung mit Wasser.
4. Setzen Sie die Pumpen niemals trocken in Betrieb.

Inbetriebnahme

1. Öffnen Sie alle eventuellvorhandenen Schieberventile in Druck- und Ansaugleitung.
2. Stellen Sie den Hauptschalter auf EIN. Die Pumpe startet sofort. Während der ersten Inbetriebnahme muss ein Wasserhahn geöffnet sein, damit sich dieGPCanlage entluften kann. Sobald alle Wasserhahne geschlossen sind, erreicht die Pumpe ihren maximalen Druck und das Aggregat schaltet automatisch ab.
3. Überprüfen, ob der Motor im Uhrzeigersinn dreht (Blickrichtung auf die Lüfterhaube, siehe Bild 2).
4. Funktioniert danach die Anlage nicht ordnungsgemäß, sollte die die nachfolgende Aufstellung eventueller Defekte zu Rate gezogen werden.

Wartung

Die Pumpe bedarf keiner besonderen Wartung. Wahrend der kalten Jahreszeit und bei längerem Stillstand der Anlage muss der Pumpenkörper und das KIT entleert werden. Wir die Anlage für langere Zeit überhaupt nicht benutzt, müssen Sie die Pumpe und das KIT reinigen und an einem trockenen und gut gelufteten Ort lagern.

FEHLERBEHEBUNG

Problem Ursache Lösung
Die Anlage schaltet sich nicht ab.	Leckage an einem Hahn oder Schwimmerventil	Hahn oder Schwimmer-ventil abdichten.
	Lufteintritt	Rohrverbindungen und Dichtungen überprüfen.
	Leckage in der Druckleitung.	Druckleitung abdichten.
Der Motor funkti-niert,bringt jedoch keine Leistung.	Ein Absperrventil ist geschlossen.	Das Ventil öffnen.
	Lufteintritt	Rohrverbindungen und Dichtungen überprüfen.
Ungenügender Wasserdruck.	Gesamtförderdruck	Förderhöhe und Druckeverluste über-prufen.
	Lufteintritt	Rohrverbindungen und Dichtungen überprüfen.
	Leckage in der Druck-leitung.	Druckleitung abdichten.
Die Anlage schaltet sich dauernd ein und aus.	Leckage an einem Hahn oder Schwimmerventil	Hahn oder Schwimmer-ventil abdichten.
Die Anlage schaltet sich nicht ein.	Pumpe ist blockiert.	Kundendienst kontak-tieren.
	Keine Spannung vor-handen.	Sicherungen kontrlieren.
	Die Wassersäule ist*höher als der Aggregat-Anlaufddruck.	Grundeinstellung des Aggregats berücksich-tigen.

HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Haismull entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Haismull. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn.

KONFORMITÄTSERLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2011/65/EU (RoHS)

2014/30/EU (EMV)

2014/35/EU (LVD)
