MANUALE UTENTE Liquidflow 1200 Blumfeldt

Impianto idrico domestico/pompa da giardino

10034756 10034757

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo una responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Avvertenze di sicurezza 28

Utilizzo 30

Smaltimento 32

Dichiarazione di conformità 32

DATI TECHNICI

Numero articolo 1003	4756 10034757
Alimentazione 230 V ~ 50 Hz
Potenza
Qmax 3,2 m	3/h 3,7 m	3/h
Hmax 40 m 46 m
Pressione operativa 1,5 - 3 bar 1,5 - 3 bar
Tipodi protezione IP x4 x4
Dba <88 mm <88 mm
Diametro condotto 1"	1"

AVVERTENZE DISICUREZZA

Il disposativo è progettato per acqua pulita con una temperatura massima di 50^ : agli utilizzato diverso deve essere eliminato. Quando si raggiunge la pressione massima della pompa, l'unità spegne automaticamente la pompa.

Tra accensione e spegnimento deve tutte essere presente una differenza di pressione di almeno 1,4 bar.

Bambini a partire da 8 anni e persona con limitate capacità fisiche, psichiche e sensoriali possono utilizzato il dispositivo solo se sono stati precedentamente astruiti in modo esaustivo da una persona responsable del loro controllo sulle funzioni e le procedure di sicurezza e comprendono i rischi associati.

Montaggio

• Assicurarsi che l'impiano sia messo in una posizione sicura in caso di inondazioni e che sia raffreddato a sufficientia con aria secca.
• Se la pompa è montata direttamente nella rete di distribuzione, è necessario assicurarsi che la pressione di ingresso venga aggiunta alla pressione della pompa e che la pressione complessiva non superi 10 bar.

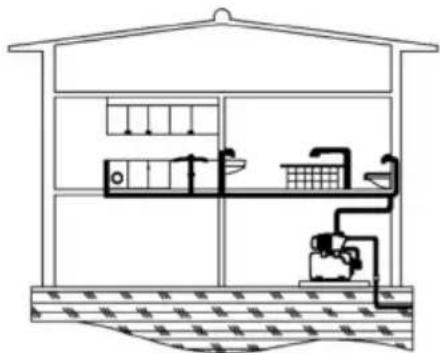

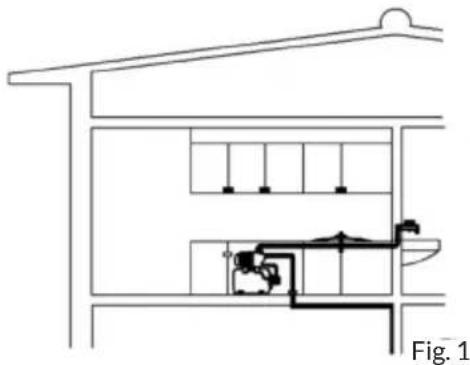

• L'unità può essere montata in un impianto/condotto preesistente, se si soddisfa sempre il fabbisogno idrico minimo della pompa. Fare attenzioneagli schemi di montaggio.

Collegamento alla rete

• La corrente assorbita dalla pompa non deve superare 10 A e la potenza massima del motore non deve essere altre 1,8 kW. Durante l'installazione elettrica è necessario includere un sezonatore, che permetta lo scollegamento alla rete con aperture per agli polo di almeno 3 mm. Pompe con struttura a corrente alternata sono dotate di interrottore di protezione del motore integrato. Le pompe con struttura a corrente trifase devono essere installate in fabbrica con un interrottore di protezione del motore impostato. Non ci assumiamo alcuna responsabilità per conseguenze scaturite da installatione e messa in funzione errate e da installazioni elettriche improprie.
• Il cavo di alimentazione deve essere del tipo H08 RN-F, conformmente a DIN VDE 0620.

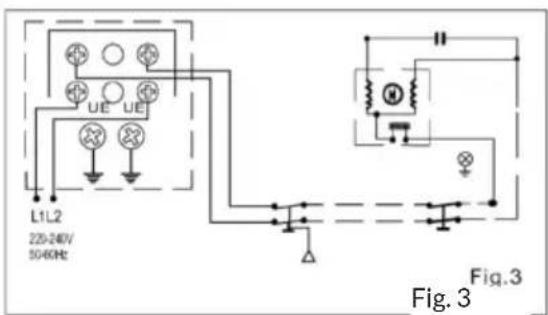

• Lo schema facilita un collegamento alla rete elettrica sicuro.
• L'impiano èMESSO in sicurezza da un interrottore differenziale (1 fn=30 mA).
• Il cavo di alimentazione della pompa deve essere conforme almeno a H07 RN-F, conformmente a DIN VDE 0620 e deve essere dotato di capicorda. Il collegamento della pompa deve essere realizzato da un elettricista qualificato.

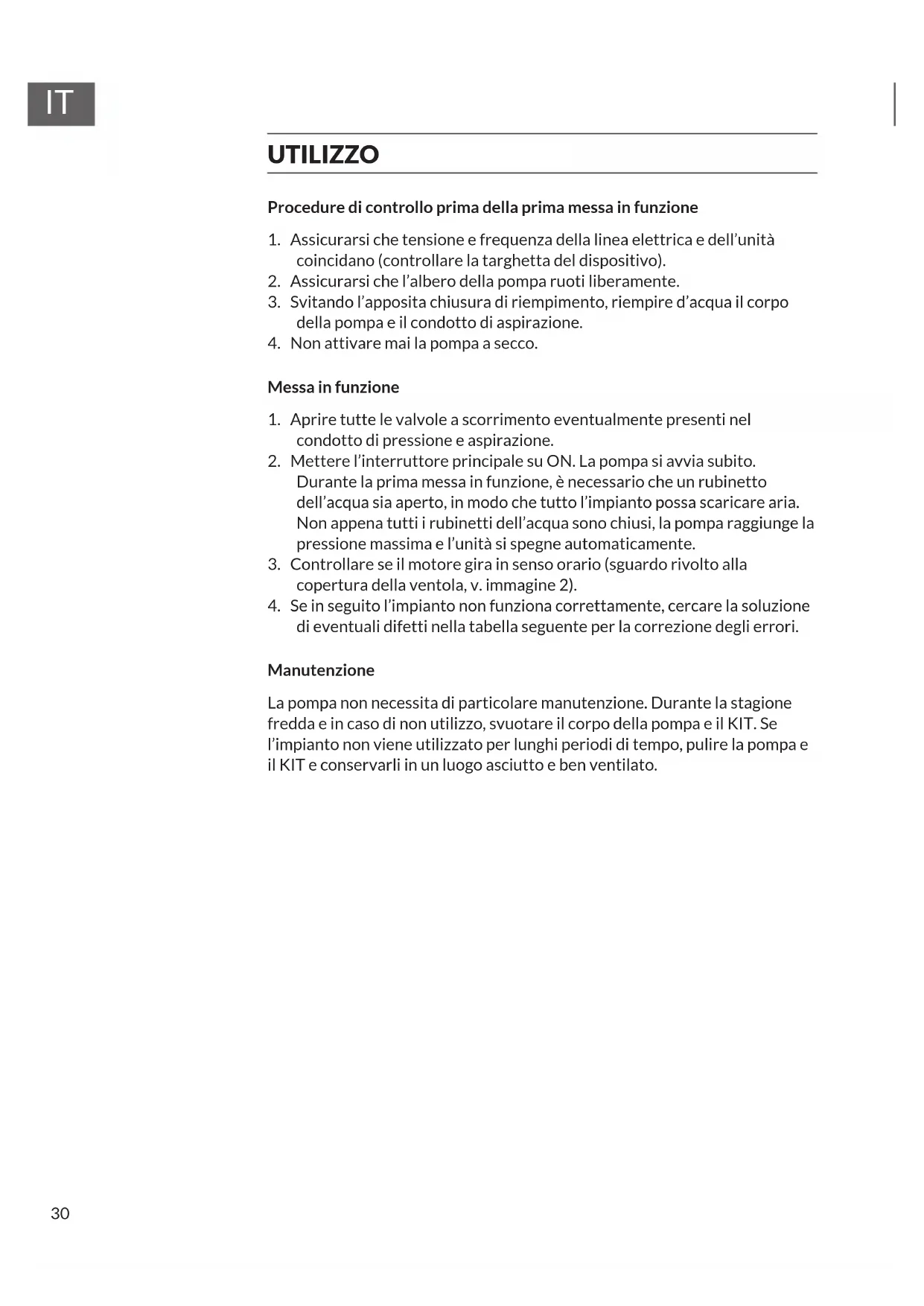

UTILIZZO

Procedure di controllo prima della prima messa in funzione

1. Assicurarsi che tensione e frequenza della linea elettrica e dell'unità coincidano (controllare la targhetto del dispositivo).
2. Assicurarsi che l'albero della pompa ruoti liberamente.
3. Svitando l'apposita chiusura di riempimento, riempire d'acqua il corpo della pompa e il condotto di aspirazione.
4. Non attivare mai la pompa a secco.

Messa in funzione

1. Aprire tutte le valvole a scorrimento eventualmente presenti nel condotto di pressione e aspirazione.
2. Mettere l'interruttore principale su ON. La pompa si avvia subito. Durante la prima messa in funzione, è necessario che un rubinetto dell'acqua sia aperto, in modo che tutto l'impianto possa scaricare aria. Non appena tutti i rubinetti dell'acqua sono chiusi, la pompa raggiunge la pressione massima e l'unità si spelgne automaticamente.
3. Controllare se il motore gira in senso orario (sguardo rivolto alla copertura della ventola, v. imagine 2).
4. Se in seguito l'impiano non funziona correttamente, cercare la soluzione di eventuali difetti nella tabella seguente per la correzione degli errorsi.

Manutenzione

La pompa non necessita di particolare manutenzione. Durante la stagione fredda e in caso di non utilizzo, svuotare il corpo della pompa e il KIT. Se l'implanto noniene utilizzato per lunghi periodi di tempo, pulire la pompa e il KIT e conservarli in un luogo asciutto e ben ventilato.

CORREZIONE DEGLI ERRORI

Problema Causa Solu	Zione
L'impiano non si spegne.	Perdita su un rubinetto o su una valvola galleggiante.	Riparare la perdita su rubinetto o valvola galleggiante.
	Entra aria.	Controllare giunture dei condotti e guarnizioni.
	Perdita nel condotto di pressione.	Sigillare il condotto di pressione.
Il motore funziona, ma non机械设备 alcuna potenza.	Una valvola di bloccagio è chiusa.	Aprire la valvola.
	Entra aria.	Controllare giunture dei condotti e guarnizioni.
Pressione idrica insufficiente.	Pressione di spinta totale.	Controllare altezza di spinta e perdite di pressione.
	Entra aria.	Controllare giunture dei condotti e guarnizioni.
	Perdita nel condotto di pressione.	Sigillare il condotto di pressione.
L'impiano si spegne e accende di continuo.	Perdita su un rubinetto o su una valvola galleggiante.	Riparare la perdita su rubinetto o valvola galleggiante.
L'impiano non si accende.	La pompa è bloccata.	Contattare il servizio di assistenza ai clienti.
	Non c'è tensione. Control	are i fusibili.
	La colonna d'acqua è più alta della pressione di afflusso dell'unità.	Considerare l'impostazione base dell'unità.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il bidone dei rifuti con le ruote), si applica la direttiva europea 2012/19/UE. Questi prodotti non sono essere smaltiti con i rifuti normali. Informarsi sulle disposizioni vigenti per la raccolta di dispositivi elettrici ed elettronici. Attenersi alle disposizioni vigenti e non smaltire i vecchi dispositivi con i rifuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili consequences negative. Il riciclo di materiali aiuta a diminuire il consumo di materie prime.

DICHIARAZIONE DI CONFORMITA

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.

Questo prodotto è conforme alle seguenti dirittive europee:

2011/65/UE (RoHS)

2014/30/UE (EMC)

2014/35/UE (LVD)
