MANUALE UTENTE Greengarden Blumfeldt

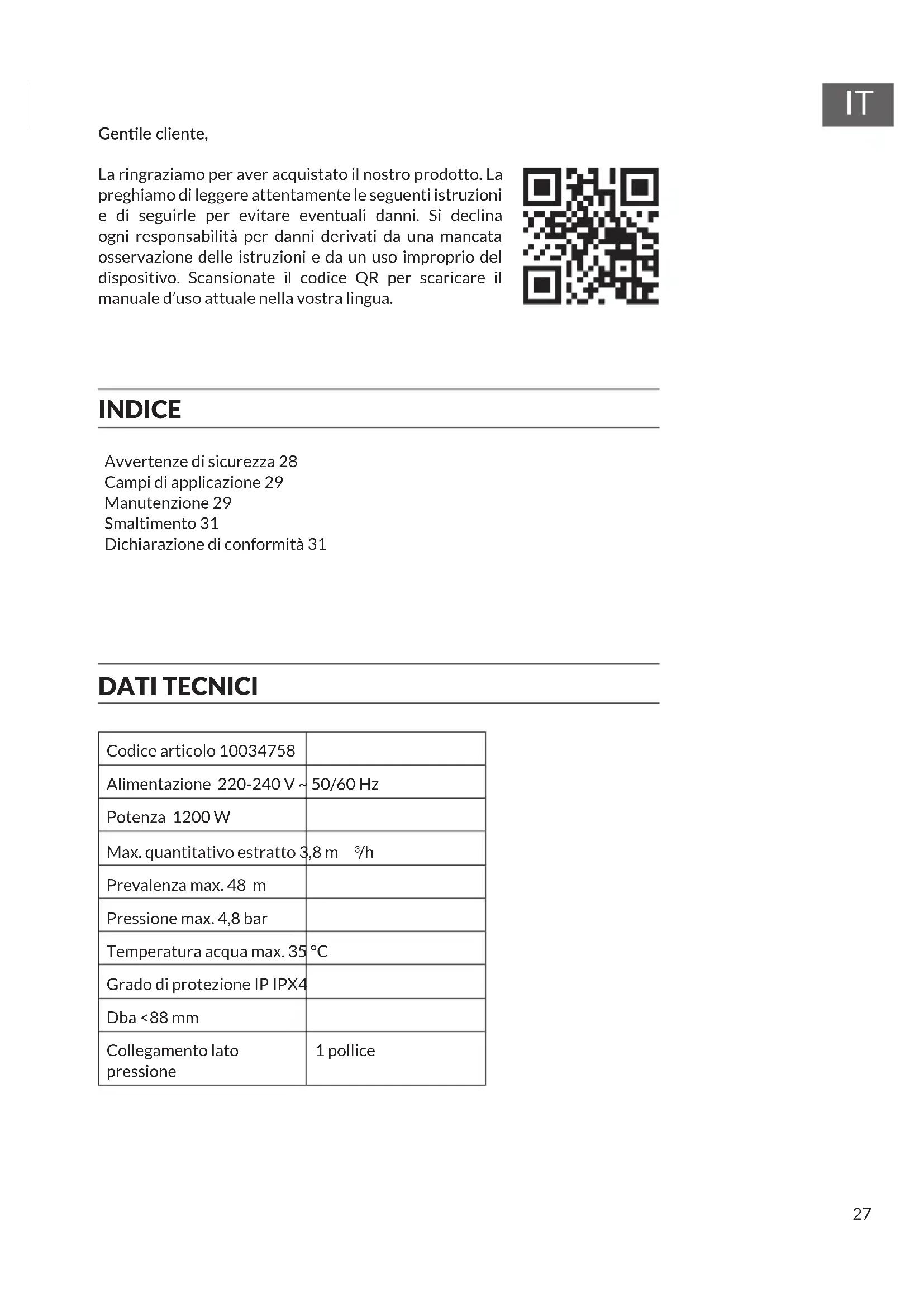

Avvertenze di sicurezza 28 Campi di applicazione 29 Manutenzione 29 Smaltimento 31 Dichiarazione di conformità 31 Genle cliente, La ringraziamo per aver acquistato il nostro prodotto. La preghiamo di leggere attentamente le seguenti istruzioni e di seguirle per evitare eventuali danni. Si declina ogni responsabilità per danni derivati da una mancata osservazione delle istruzioni e da un uso improprio del dispositivo. Scansionate il codice QR per scaricare il manuale d’uso attuale nella vostra lingua. DATI TECNICI Codice articolo 10034758 Alimentazione 220-240 V ~ 50/60 Hz Potenza 1200 W Max. quantitativo estratto 3,8 m

Prevalenza max. 48 m Pressione max. 4,8 bar Temperatura acqua max. 35°C Grado di protezione IP IPX4 Dba <88 mm Collegamento lato pressione 1 pollice INDICE28

• Si consiglia l’utilizzo della pompa per pompare acqua chiara e liquidi chimicamente non aggressivi.

• Le pompe non sono adatte a pompare liquidi inammabili o al funzionamento in luoghi in cui sussiste pericolo di esplosione.

• Non utilizzare la pompa nelle piscine.

• Questo dispositivo può essere utilizzato da persone e bambini a partire dagli 8 anni con limitate capacità siche, sensoriali o mentali, solo se vengono supervisionati da una persona responsabile della sicurezza, se sono stati informati sulle funzioni del dispositivo e ne comprendono i rischi. Montaggio

• L’installazione va eseguita da personale qualicato.

• Prima di ogni messa in servizio vericare che i collegamenti elettrici e il cavo siano integri.

• Prima di eseguire l’installazione vericare che l’impianto elettrico sia stato collegato a terra secondo le disposizioni di legge. Accertarsi che la pompa sia assicurata dall’apposito interruttore differenziale (corrente differenziale 30 mA).

• Si raccomanda di NON prolungare i cavi o di eseguire da soli modiche tecniche, in quanto non è certo che tali modiche risultino essere impeccabili dal punto di vista tecnico.

• Assicurarsi che la pompa venga raffreddata a sufcienza durante un uso prolungato.

• E’ vietato pompare liquidi inammabili e aggressivi.

• La temperatura dell’acqua non deve superare i 35 °C.

• Non tirare mai la pompa dal cavo d’alimentazione o dalla condotta forzata.

• Evitare di strozzare le sezioni trasversali.

• Se la pompa non è stata utilizzata per un periodo prolungato va lavata con acqua pulita, fatta asciugare e stoccata a temperatura ambiente.

• Vericare che esca acqua a sufcienza dalla fontana (pericolo di funzionamento a secco).

• Assicurare la pompa con un interruttore differenziale con corrente differenziale di 30 mA.

• Il collegamento elettrico deve essere sempre eseguito da personale qualicato.29

CAMPI DI APPLICAZIONE

La pompa è destinata alla fornitura di acqua chiara (priva di fango). La pompa è adatta ai seguenti campi di applicazione.

• Pompaggio e trasferimento da taniche per acqua piovana, contenitori, vasche ecc.

• Per utilizzare l’acqua piovana in casa e in giardino

• Circolazione di grandi quantità d’acqua

• Varie MANUTENZIONE In condizioni di funzionamento normale la pompa non necessita di manutenzione. A partire da una durata di circa 2000 ore (con acqua chiara) bisogna controllare che gli elementi meccanici come giranti, camere d’aria, guarnizioni ecc. non siano danneggiati ed eventualmente sostituirli. Dopo 3000 ore di funzionamento bisogna sostituire l’olio nella camera (solo in caso di motori immersi nell’olio) riempiendola dell’80%. Vericare che le guarnizioni siano sempre ermetiche. Materiali abrasivi come la sabbia causano una manutenzione più frequente.30

Problema Possibile causa Soluzione La pompa funziona. L’acqua non viene estratta. Aria nell’impianto (non può fuoriuscire). Spurgare l’impianto. La girante è otturata. Pulire la girante. La pompa non si aziona o si spegne. Il salvamotore ha spen- to la pompa. Assicurare un raffred- damento sufciente. Non c’è corrente. Vericare i collegamen- ti elettrici. La pompa funziona. La potenza di estrazione diminuisce o si inter- rompe. La pompa è montata troppo in basso. Diminuire la pompa di alimentazione. L’acquedotto non è ermetico. Vericare che le con- dutture siano sempre ermetiche. La girante è usurata. Sostituire la girante. Il ltro è sporco. Pulire il ltro31

SMALTIMENTO Se sul prodotto è presente la gura a sinistra (il cassonetto dei riuti sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non vanno smaltiti con i riuti generici urbani. Informarsi sulle disposizioni vigenti in merito alla raccolta differenziata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i riuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.

DICHIARAZIONE DI CONFORMITÀ

Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino. Questo prodotto è conforme alle seguenti Direttive Europee: 2011/65/UE (RoHS) 2014/30/UE (EMC) 2014/35/UE (LVD)
