Wasserwerk 500 - Pompa Blumfeldt - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa solare per fontana o piccolo stagno
Marca	Blumfeldt
Modello	Wasserwerk 500
Alimentazione	Pannello solare (3 W o 5 W) + batteria ricaricabile 6 V, 4 Ah
Tensione di utilizzo	6-9 V DC
Portata massima	250 L/h (modello 10029901) o 400-500 L/h (modello 10029902)
Altezza di mandata massima	1,2 m (modello 10029901) o 1,4 m (modello 10029902)
Altezza di getto d'acqua	0,6 m (modello 10029901) o 0,8 m (modello 10029902)
Lunghezza del cavo	5 m
Illuminazione LED	Corona di LED, accensione automatica al buio
Funzionamento	Modalità solare (diretta) e modalità batteria (accumulo)
Contenuto della confezione	Pannello solare, pompa, batteria, dispositivo di irrigazione (ugelli, colonne, doccetta), picchetti da terra, corona LED
Installazione	Pompa sommersa, pannello solare all'esterno, prima carica di 8 ore al sole
Manutenzione	Pulire il pannello solare con un panno morbido; pulire la pompa e il filtro con acqua pulita
Sostituzione batteria	Batteria 6 V, 4 Ah sostituibile (apertura dell'alloggiamento)
Sicurezza	Non utilizzare su corrente alternata; non far funzionare a secco; temperatura max 50 °C
Riciclaggio	Non smaltire con i rifiuti domestici; depositare in un punto di raccolta per apparecchi elettronici

Domande frequenti - Wasserwerk 500 Blumfeldt

Come installare la pompa Wasserwerk 500?

Fissare il bullone in plastica sotto il pannello solare, collegare il pannello al quadro di comando, posizionare la pompa completamente immersa (utilizzare le ventose per fissarla), collegare l'ugello desiderato e lasciare il tutto al sole per almeno 8 ore prima del primo utilizzo.

Posso utilizzare la pompa senza sole?

Sì, la pompa funziona a batteria. Il pannello solare carica la batteria durante il giorno. È possibile passare alla modalità batteria utilizzando il pulsante MODE sul quadro di comando.

Perché la mia pompa non funziona?

Verificare che il pannello solare riceva sufficiente luce, che il quadro sia acceso (pulsante ON), che la pompa sia ben immersa e che il filtro non sia ostruito. Se la batteria è vecchia (12-18 mesi), potrebbe essere scarica e deve essere sostituita.

Come pulire la pompa?

Scollegare la pompa, rimuovere i coperchi della pompa e della turbina, lavare le parti con acqua pulita. Non utilizzare prodotti abrasivi. Pulire anche il pannello solare con un panno morbido.

Qual è l'altezza massima dell'acqua?

Secondo il modello, l'altezza di mandata massima è di 1,2 m o 1,4 m, e l'altezza di getto dell'acqua è di 0,6 m o 0,8 m.

Le LED si accendono automaticamente?

Sì, le LED si accendono automaticamente al buio se la batteria è sufficientemente carica.

Posso utilizzare la pompa in un laghetto di acqua salata?

No, la pompa è progettata solo per acqua dolce, a temperature fino a 50 °C.

Come sostituire la batteria?

Aprire il quadro di comando (viti), rimuovere la batteria usata e sostituirla con una batteria identica da 6 V, 4 Ah. Richiudere il quadro.

Cosa fare se la portata diminuisce?

Pulire il filtro e la pompa. Se il problema persiste, verificare che l'ugello non sia ostruito. Una diminuzione della portata può anche indicare una batteria debole.

La pompa è adatta a una fontana esistente?

Sì, è ideale per fontane o piccoli stagni. Assicurarsi che la pompa sia completamente immersa e che il pannello solare sia posizionato in un luogo soleggiato e piano.

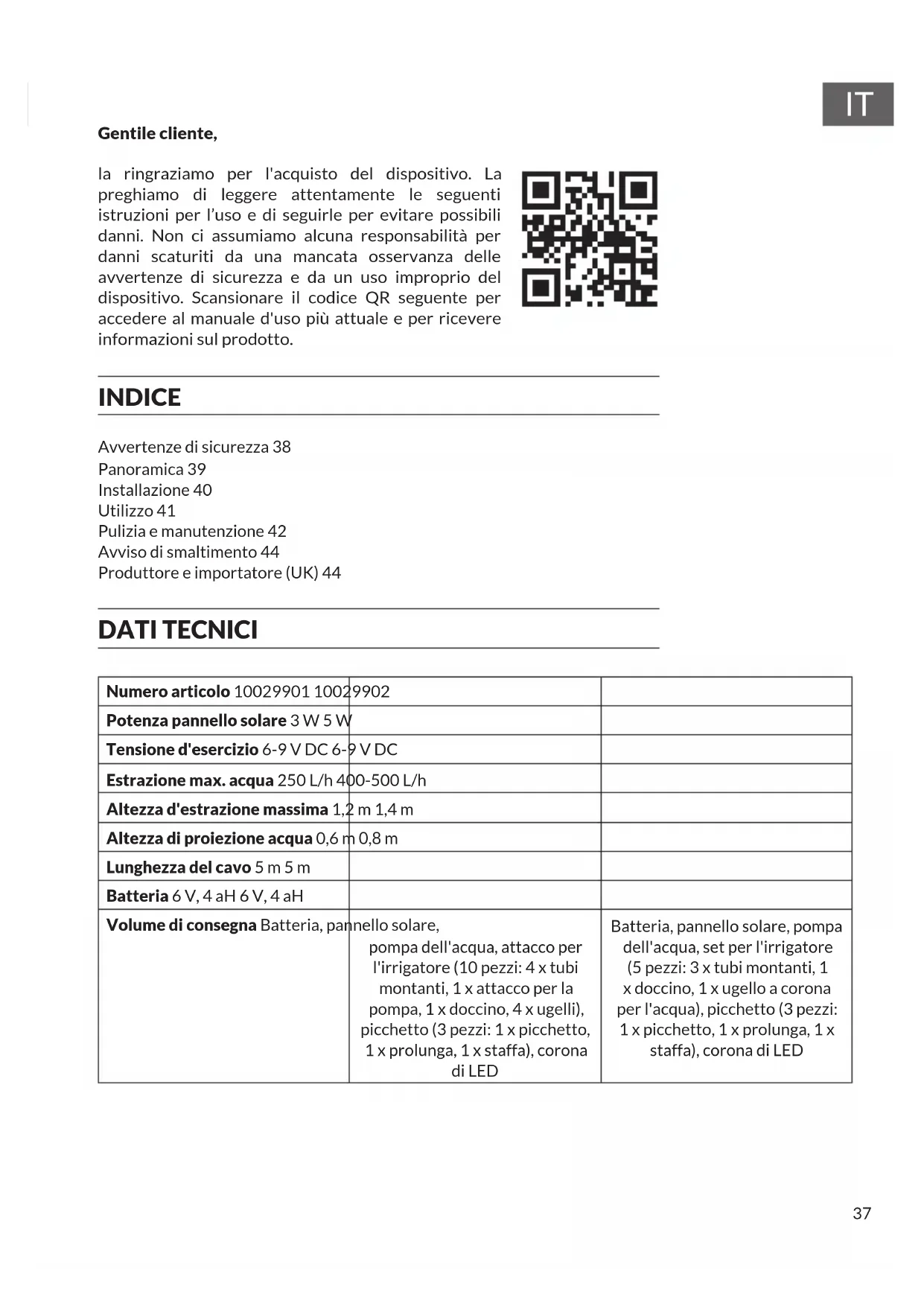

MANUALE UTENTE Wasserwerk 500 Blumfeldt

Pompa d'acqua solare

10029901 10029902

la ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 38

Panoramica 39

Installazione 40

Utilizzo 41

Pulizia e manutenzione 42

Avviso di smaltimento 44

Produttore e importatore (UK) 44

DATI TECNICI

Numero articolo 10029901 1002	9902
Potenza pannello solare 3 W 5 W
Tensione d'esercizio 6-9 V DC 6-9 V DC
Estrazione max. acqua 250 L/h 400-500 L/h
Altezza d'estrazione massima 1,2 m 1,4 m
Altezza di proiezione acqua 0,6 m 0,8 m
Lunghezza del cavo 5 m 5 m
Batteria 6 V, 4 aH 6 V, 4 aH
Volume di consegna Batteria, pannello solare,pompa dell'acqua, attacco per l'irrigatore (10 pezzi: 4 x tubi montanti, 1 x attacco per la pompa, 1 x doccino, 4 x ugelli),picchetto (3 pezzi: 1 x picchetto, 1 x prolunga, 1 x staffa), corona di LED	Batteria, pannello solare, pompa dell'acqua, set per l'irrigatore (5 pezzi: 3 x tubi montanti, 1 x doccino, 1 x ugello a corona per l'acqua), picchetto (3 pezzi: 1 x picchetto, 1 x prolunga, 1 x staffa), corona di LED

AVVERTENZE DI SICUREZZA

- Per ridurre il rischio di scosse elettriche, non rimuovere le coperture. Il dispositivo contiene componenti che non sono accessibili all'utente.

- Il contrassegno del dispositivo si trova sul lato posteriore.

- Non poggiare sopra al dispositivo contenitori pieni di liquidi, come vasi o innaffiatoi.

- Non far cadere oggetti metallici su questo dispositivo.

• Non poggiare oggetti pesanti sopra al dispositivo.

- Utilizzare solo accessori e componenti approvati dal produttore.

- Se non si usa più il dispositivo, c'è il temporale o piove staccare la spina dalla presa. In questo modo si evitano danni.

- Le riparazioni devono essere eseguite solo da personale qualificato.

- Una riparazione è necessaria se il dispositivo è stato danneggiato, ovvero se ci sono caduti sopra oggetti, se non funziona correttamente o se è stato lasciato cadere. Non cercare di riparare autonomamente il dispositivo. Aprendo il coperchio ci si espone al rischio di scosse elettriche e altre lesioni.

- Non tirare il cavo, non piegarlo e non poggiarci sopra oggetti pesanti.

• Non toccare la spina con le mani bagnate.

- Non poggiare fiamme libere sopra al dispositivo, come candele accese.

• Non far funzionare la pompa a vuoto.

- Non collegare mai il dispositivo a una fonte di alimentazione a corrente alternata. È progettato solo per il funzionamento con corrente continua.

- Far funzionare la pompa solo in laghetti d'acqua dolce, a temperature massime di 50 °C.

- Non posizionare il pannello solare in cavità o buchi dove può accumularsi acqua. Scegliere un luogo pianeggiante con un fondo solido. Il bullone di plastica deve essere inserito in un terreno sufficientemente solido.

- Non posizionare il dispositivo su altri dispositivi che possono diventare molto caldi. Il calore potrebbe danneggiare il dispositivo.

- Non utilizzare liquidi volatili come spray per insetti. Se si esercita forza eccessiva durante la pulizia, è possibile che si rovini la superficie. Componenti di plastica o gomma non devono restare in contatto con il dispositivo per lunghi periodi di tempo.

- I bambini a partire da 8 anni e le persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti da una persona responsabile della loro sicurezza sulle modalità d'uso e sulle procedure di sicurezza e se comprendono i rischi associati.

Attacco LED con cavo Pannello solare Ugelli Centrale di controllo Bullone di plastica (3 pezzi) Pompa con attacchi

INSTALLAZIONE

Note generali

• La pompa è adatta per fontane o piccoli laghetti. Il pannello solare fornisce alla pompa la tensione operativa necessaria e carica la batteria.
• Una leggera luce del sole e persino un cielo nuvoloso (durante il giorno) sono sufficienti per far funzionare la pompa.
• Le luci LED illuminano automaticamente la fontana al buio.

Montaggio

• Installare il bullone di plastica sulla parte inferiore del telaio del pannello solare.
• Collegare il pannello solare alla centrale di controllo.
• Mettere la pompa sott'acqua in modo che sia completamente coperta. Usare le quattro ventose flessibili per fissare la pompa al fondo del laghetto/della fontana. Se l'acqua è troppo profonda e la pompa non raggiunge la superficie, sollevarla con delle pietre o un altro tipo di materiale adatto.
• Selezionare l'ugello desiderato per la fontana e collegarlo al tubo della fontana. Collegare anche il tubo della fontana alla pompa.
• Collegare tutti i componenti come mostrato nell'illustrazione.

Una volta che la pompa è installata e collegata, lasciarla alla luce del sole per almeno 8 ore prima di usarla.

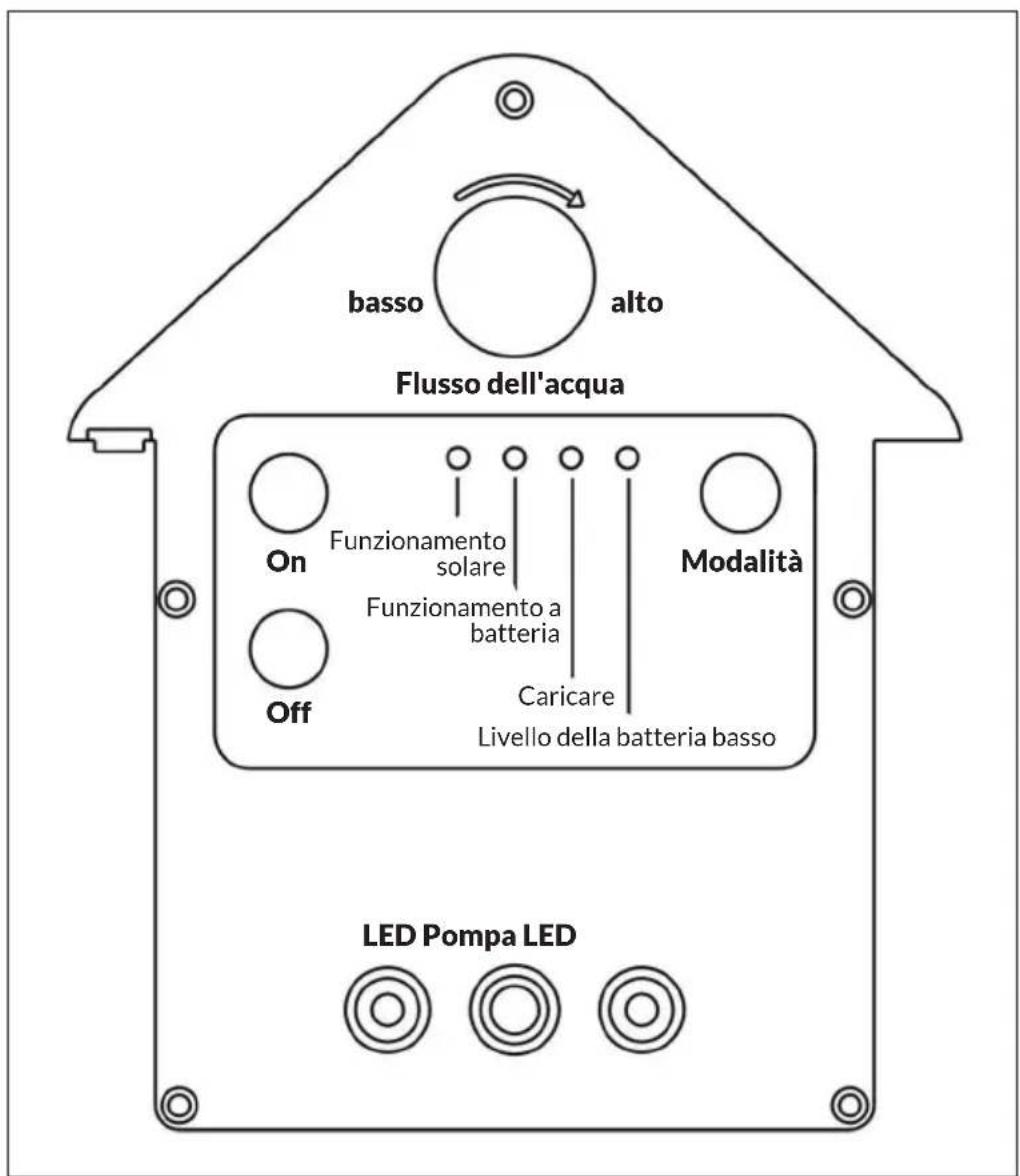

Testare la centrale di controllo:

• Premere ON e assicurarsi che il LED corrispondente cominci a illuminarsi.
• Premere più volte MODE per scorrere tra le diverse modalità di funzionamento, che a loro volta sono indicate dal cambiamento dei LED (funzionamento solare, funzionamento a batteria).
• Non appena il pannello solare è collegato alla centrale di controllo, il LED di carica dovrebbe accendersi per indicare lo stato di carica.

basso alto Flusso dell'acqua On Funzionamento solare Funzionamento a batteria Caricare Off Modalità Livello della batteria basso LED Pompa LED

PULIZIA E MANUTENZIONE

Pannello solare

Il pannello solare deve essere pulito regolarmente con un panno morbido per permettere alla luce di passare. Non usare materiali o detergenti abrasivi.

Pompa

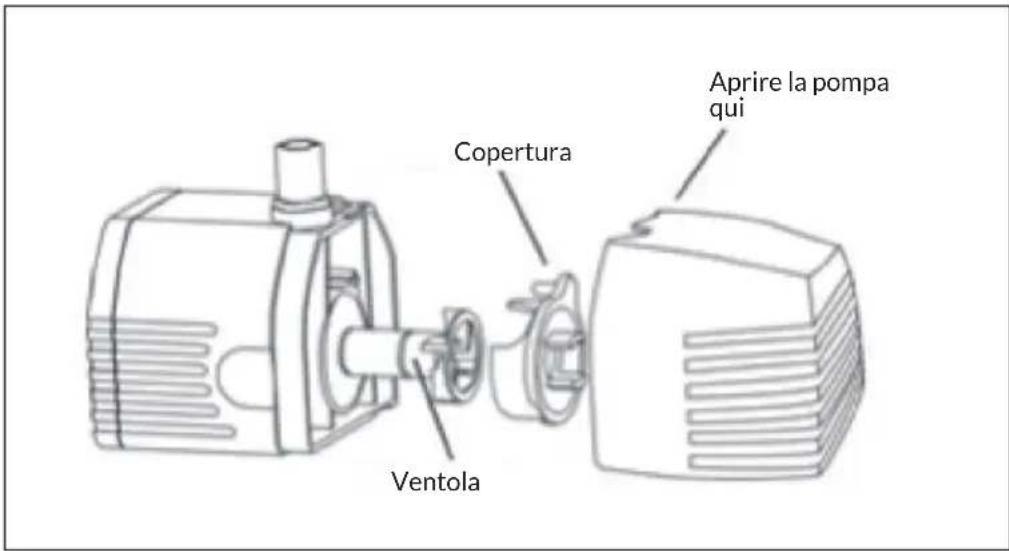

Se dopo un po' la pompa non raggiunge più le solite prestazioni o smette di funzionare, verificare se sedimenti o sporco ostruiscono il filtro o la pompa. Rimuovere le coperture della pompa e della ventola (v. figura) e pulire entrambe con acqua.

Copertura Ventola Aprire la pompa qui

Batteria

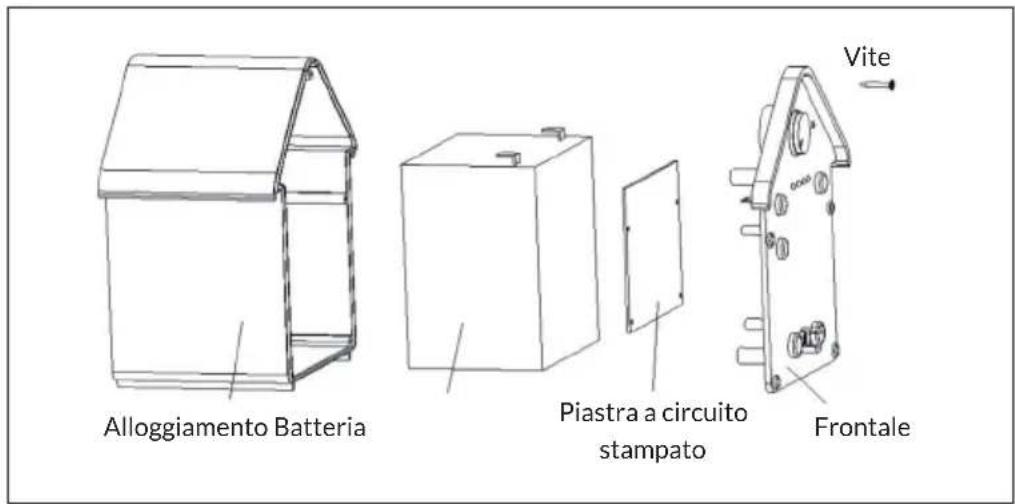

Se la pompa smette di funzionare dopo circa 12-18 mesi di operatività, potrebbe essere a causa del termine della vita utile della batteria. Aprire l'alloggiamento come mostrato nell'illustrazione e sostituire la batteria con un modello con le stesse specifiche (6 V, 4 aH):

Alloggiamento Batteria Piastra a circuito stampato Frontale Vite

IT

AVVISO DI SMALTIMENTO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto nei rifiuti casalinghi. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

Questo prodotto contiene batterie. Se nel vostro Paese sono presenti regolamenti legislativi per lo smaltimento di batterie, queste non possono essere smaltite nei rifiuti casalinghi. Informarsi in relazione alle normative locali sullo smaltimento di batterie. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative.
