Wasserwerk 500 - Bomba Blumfeldt - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba solar para fuente o pequeño estanque
Marca	Blumfeldt
Modelo	Wasserwerk 500
Alimentación	Panel solar (3 W o 5 W) + batería recargable 6 V, 4 Ah
Tensión de uso	6-9 V DC
Caudal máximo	250 L/h (modelo 10029901) o 400-500 L/h (modelo 10029902)
Altura de elevación máxima	1,2 m (modelo 10029901) o 1,4 m (modelo 10029902)
Altura de proyección de agua	0,6 m (modelo 10029901) o 0,8 m (modelo 10029902)
Longitud del cable	5 m
Iluminación LED	Corona de LED, encendido automático en la oscuridad
Funcionamiento	Modo solar (directo) y modo batería (acumulación)
Contenido del embalaje	Panel solar, bomba, batería, dispositivo de riego (boquillas, columnas, ducha), estacas de tierra, corona LED
Instalación	Bomba sumergida, panel solar en exterior, primera carga de 8 h al sol
Mantenimiento	Limpiar el panel solar con un paño suave; limpiar la bomba y el filtro con agua clara
Reemplazo de batería	Batería 6 V, 4 Ah reemplazable (apertura de la carcasa)
Seguridad	No usar en corriente alterna; no hacer funcionar en seco; temperatura máxima 50 °C
Reciclaje	No desechar con la basura doméstica; depositar en un punto de recogida para aparatos electrónicos

Preguntas frecuentes - Wasserwerk 500 Blumfeldt

¿Cómo instalar la bomba Wasserwerk 500?

Fije el perno de plástico debajo del panel solar, conecte el panel a la caja de control, coloque la bomba completamente sumergida (use las ventosas para fijarla), conecte la boquilla deseada y deje el conjunto al sol durante al menos 8 horas antes del primer uso.

¿Puedo usar la bomba sin sol?

Sí, la bomba funciona con batería. El panel solar carga la batería durante el día. Puede cambiar al modo batería con el botón MODE en la caja de control.

¿Por qué mi bomba no funciona?

Verifique que el panel solar recibe suficiente luz, que la caja está encendida (botón ON), que la bomba está bien sumergida y que el filtro no está obstruido. Si la batería es vieja (12-18 meses), puede estar agotada y debe reemplazarse.

¿Cómo limpiar la bomba?

Desconecte la bomba, retire las tapas de la bomba y la turbina, lave las piezas con agua clara. No use productos abrasivos. Limpie también el panel solar con un paño suave.

¿Cuál es la altura máxima del agua?

Según el modelo, la altura de elevación máxima es de 1,2 m o 1,4 m, y la altura de proyección del agua es de 0,6 m o 0,8 m.

¿Las LED se encienden automáticamente?

Sí, las LED se encienden automáticamente en la oscuridad si la batería está suficientemente cargada.

¿Puedo usar la bomba en un estanque de agua salada?

No, la bomba está diseñada solo para agua dulce, a temperaturas hasta 50 °C.

¿Cómo reemplazar la batería?

Abra la caja de control (tornillos), retire la batería usada y reemplácela por una batería 6 V, 4 Ah idéntica. Cierre la caja.

¿Qué hacer si el caudal disminuye?

Limpie el filtro y la bomba. Si el problema persiste, verifique que la boquilla no esté obstruida. Una disminución del caudal también puede indicar una batería baja.

¿La bomba es adecuada para una fuente existente?

Sí, es ideal para fuentes o pequeños estanques. Asegúrese de que la bomba esté completamente sumergida y que el panel solar esté colocado en un lugar soleado y plano.

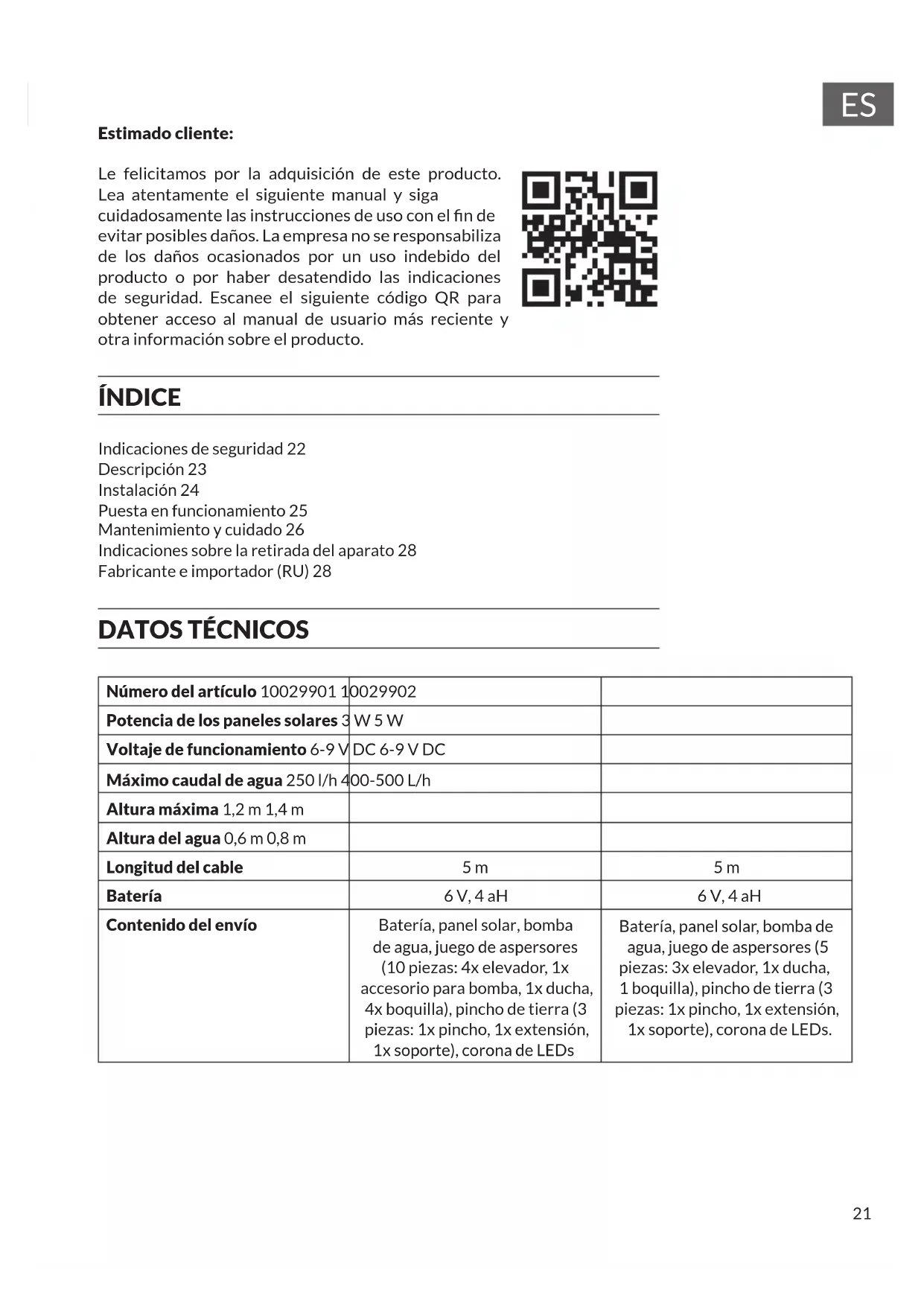

MANUAL DE USUARIO Wasserwerk 500 Blumfeldt

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Indicaciones de seguridad 22

Descripción 23

Instalación 24

Puesta en funcionamiento 25

Mantenimiento y cuidado 26

Indicaciones sobre la retirada del aparato 28

Fabricante e importador (RU) 28

DATOS TÉCNICOS

Número del artículo 10029901 1	0029902
Potencia de los paneles solares 3	W 5 W
Voltaje de funcionamiento 6-9 V	DC 6-9 V DC
Máximo caudal de agua 250 l/h 4	00-500 L/h
Altura máxima 1,2 m 1,4 m
Altura del agua 0,6 m 0,8 m
Longitud del cable	5 m	5 m
Batería	6 V, 4 aH	6 V, 4 aH
Contenido del envío	Batería, panel solar, bomba de agua, juego de aspersores (10 piezas: 4x elevador, 1x accesorio para bomba, 1x ducha, 4x boquilla), pincho de tierra (3 piezas: 1x pincho, 1x extensión, 1x soporte), corona de LEDs	Batería, panel solar, bomba de agua, juego de aspersores (5 piezas: 3x elevador, 1x ducha, 1 boquilla), pincho de tierra (3 piezas: 1x pincho, 1x extensión, 1x soporte), corona de LEDs.

INDICACIONES DE SEGURIDAD

- Para reducir el riesgo de descarga eléctrica, no retire ninguna de las cubiertas. El aparato contiene piezas que no son accesibles para el usuario.

- La identificación del dispositivo se encuentra en la parte posterior del dispositivo.

- No coloque objetos llenos de líquido, como jarrones, encima del aparato.

- No deje que ningún objeto metálico caiga en el aparato.

- Utilice únicamente los accesorios y complementos aprobados por el fabricante.

- Desenchufe el aparato durante las tormentas eléctricas, los relámpagos o cuando no lo utilice durante mucho tiempo. Así es como se pueden prevenir los daños.

- Encargue las reparaciones únicamente a especialistas cualificados.

- La reparación es necesaria si el aparato ha sufrido algún tipo de daño, por ejemplo, si se han caído objetos sobre él, si no funciona correctamente o si se ha caído. No intente reparar el aparato usted mismo. Al abrir la cubierta se corre el riesgo de sufrir una descarga eléctrica y otras lesiones.

- No tire del cable, no lo pise ni coloque objetos pesados encima.

- No agarre el enchufe con las manos mojadas.

- No coloque fuentes de llamas abiertas, por ejemplo, velas encendidas, sobre el aparato.

- Nunca deje que la bomba funcione en vacío.

- Nunca conecte la unidad a una fuente de alimentación de CA. Este dispositivo está diseñado para funcionar sólo con corriente continua.

- Utilice la bomba sólo en estanques de agua dulce a temperaturas de hasta un máximo de 50 °C.

- No coloque el panel solar en huecos o agujeros donde pueda acumularse agua. Elija un lugar nivelado con una base firme. El perno de plástico debe introducirse en un suelo suficientemente sólido.

- No coloque el aparato sobre amplificadores ni sobre otros dispositivos que se calienten. Este calor podría dañar el aparato.

- No utilice líquidos volátiles como sprays para insectos. Si se ejerce una presión elevada al frotar se podrían dañar las superficies. Las piezas de goma y plástico no deben estar en contacto con el aparato durante un periodo de tiempo prolongado.

- Los niños mayores de 8 años y las personas con discapacidad física, sensorial o psíquica pueden utilizar el aparato si han sido previamente instruidos por una persona responsable sobre el funcionamiento del mismo y conocen las funciones, las indicaciones de seguridad y los riesgos asociados.

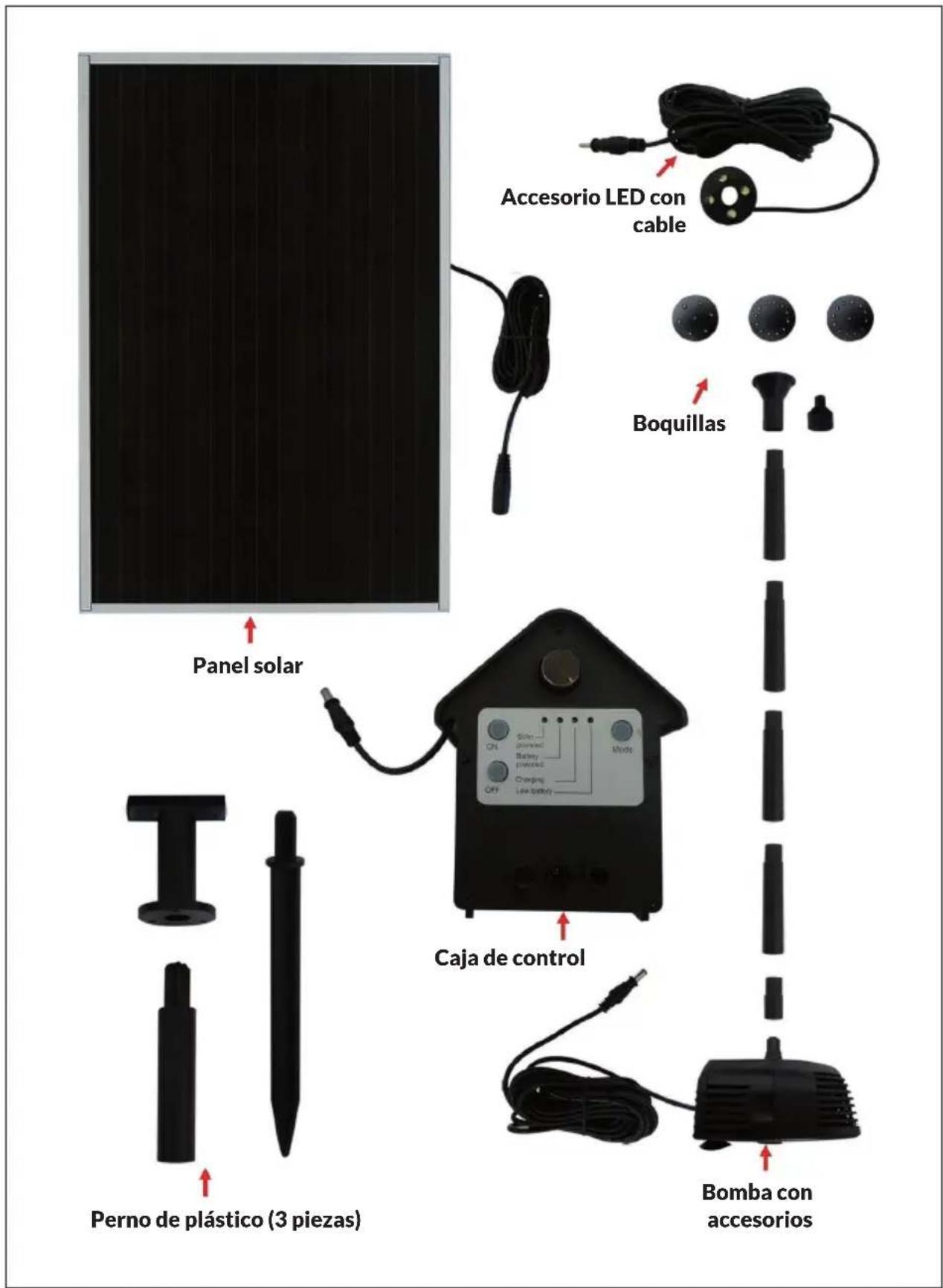

Accesorio LED con cable Panel solar Boquillas Caja de control Perno de plástico (3 piezas) Bomba con accesorios

INSTALACIÓN

Informaciones generales

• La bomba es adecuada para fuentes o pequeños estanques. El panel solar suministra a la bomba la tensión de funcionamiento necesaria y carga la batería.
• La luz del sol e incluso los cielos nublados son suficientes (a la luz del día) para hacer funcionar la bomba.
• Las luces LED iluminan automáticamente la fuente en la oscuridad.

Montaje

• Fijie el perno de plástico a la parte inferior del marco del panel solar.
• Conecte el panel solar a la caja de control.
• Coloque la bomba bajo el agua de manera que quede completamente cubierta. Utilice las cuatro ventosas flexibles para fijar la bomba al fondo del estanque/pozo. Si el agua es demasiado profunda para que la bomba no llegue a la superficie, eleve su posición de pie colocando piedras o un material similar adecuado debajo de ella.
• Seleccione la boquilla deseada para el pozo y conéctela al tubo del pozo, así como el tubo del pozo a la bomba.

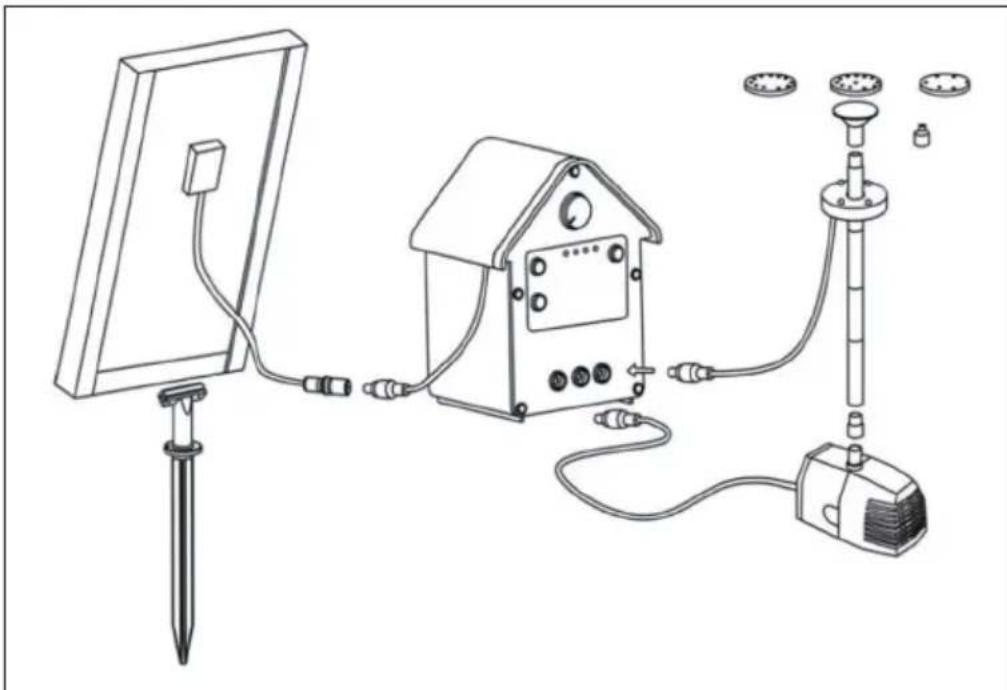

• Conecte todas las piezas como se muestra en la ilustración.

Una vez instalada y conectada la bomba, déjala primero a plena luz del sol durante al menos 8 horas antes de utilizarla.

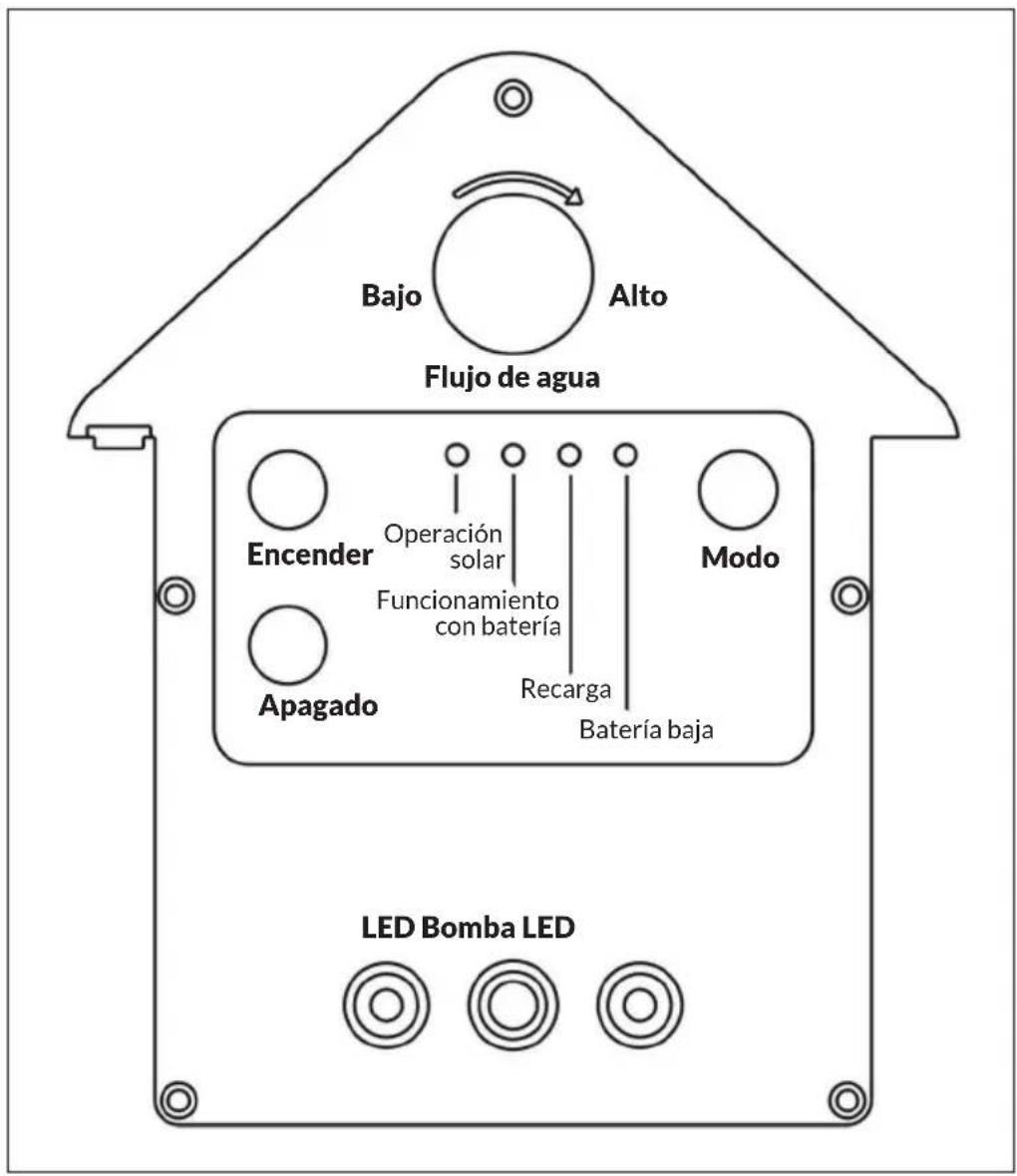

Prueba de la caja de control:

• Pulse ON y asegúrese de que el LED correspondiente comienza a iluminarse.
• Pulse varias veces MODE para pasar por los diferentes modos de funcionamiento, que a su vez se indican mediante el cambio de LEDs (funcionamiento solar, funcionamiento con batería).
• En cuanto el panel solar esté conectado a la caja de control, el LED de carga debería encenderse para indicar el estado de carga.

Bajo Alto Flujo de agua Encender Operación solar Funcionamiento con batería Recarga Batería baja Modo Apagado LED Bomba LED

El panel solar debe limpiarse regularmente con un paño suave para garantizar la transmisión de la luz. No utilice materiales abrasivos ni productos de limpieza.

Bomba

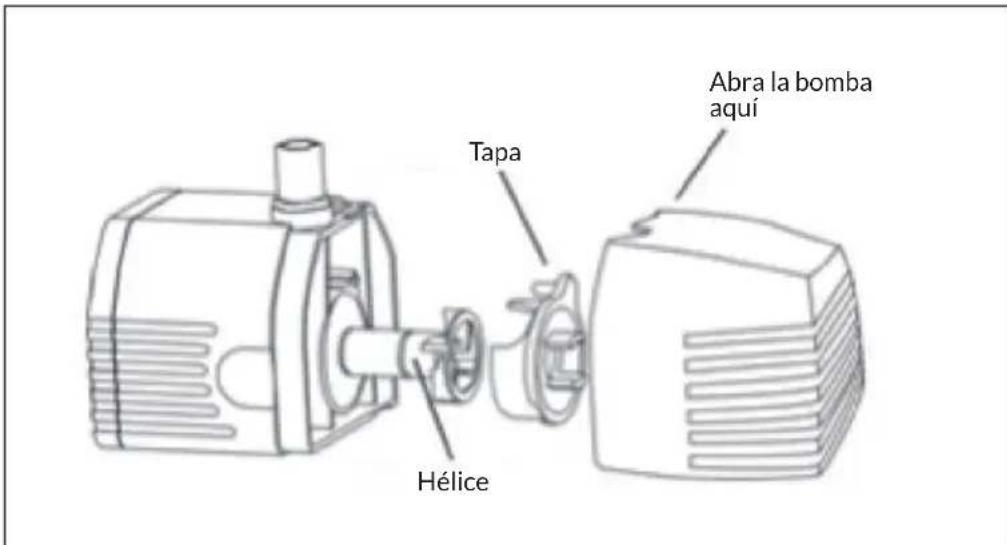

Si la bomba no proporciona el caudal habitual después de un tiempo o deja de funcionar, compruebe si los sedimentos o la suciedad están obstruyendo el filtro o la bomba. Retire las tapas de la bomba y el impulsor (véase la ilustración) y limpie ambas piezas con agua limpia.

Tapa Hélice Abra la bomba aquí

Batería

Si la bomba deja de funcionar después de unos 12 - 18 meses de funcionamiento, podría ser porque la vida de la batería se ha agotado. Abra la carcasa según la ilustración y sustituya la batería por un modelo con las mismas especificaciones (6 V, 4 aH):

Carcasa Batería LED Parte frontal

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

Este producto contiene baterías. Si en su país existe una normativa para la eliminación de baterías, estas no deben ser arrojadas al cubo de la basura común. Infórmese sobre la legislación de su país sobre la retirada y eliminación de las pilas y baterías. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud.

FABRICANTE E IMPORTADOR (RU)

IMPORTADOR:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.
