MANUAL DE USUARIO Liquidflow 800 Blumfeldt

Bomba de agua para el hogar y jardín

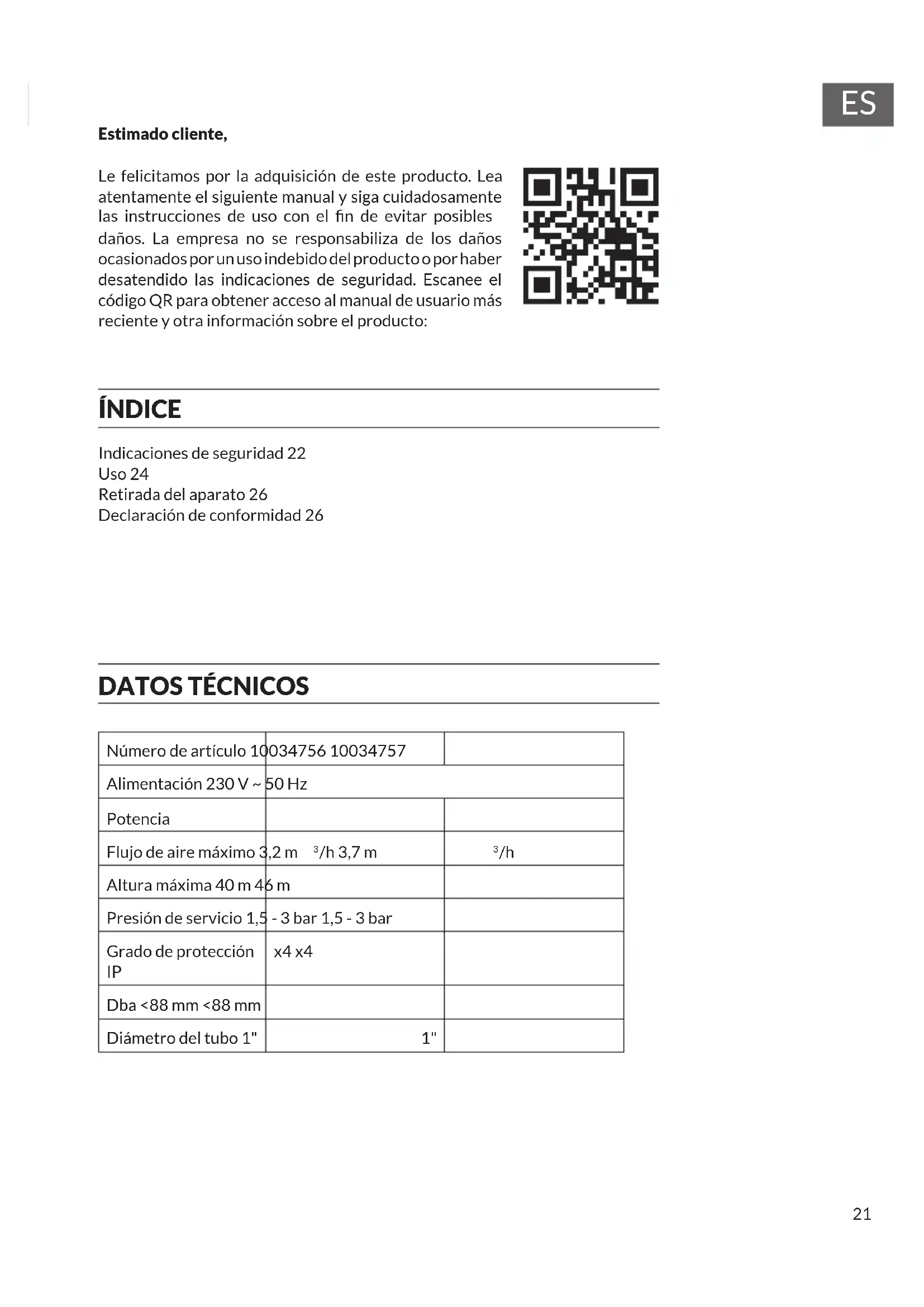

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto:

Indicaciones de seguridad 22

Uso 24

Retirada del aparato 26

Declaración de conformidad 26

DATOS TÉCNICOS

Número de artículo 10	034756 10034757
Alimentación 230 V ~ 50 Hz
Potencia
Flujo de aire máximo 3,2 m ^3 /h 3,7 m		^3 /h
Altura máxima 40 m 46 m
Presión de servicio 1,5 - 3 bar 1,5 - 3 bar
Grado de protección IP	x4 x4
Dba <88 mm <88 mm
Diámetro del tubo 1"	1"

INDICACIONES DE SEGURIDAD

El aparato está diseñado para ser utilizado con agua limpia con una temperatura máxima de 50 °C; se recomienda evitar cualquier otro uso. Cuando se alcanza la presión máxima de la bomba, el aparato apaga la bomba. Sin embargo, debe haber una diferencia de presión de 1,4 bares entre el encendido y el apagado.

Los niños mayores de 8 años y las personas con discapacidad física, sensorial o psíquica pueden utilizar el aparato si han sido previamente instruidos por su tutor o supervisor sobre el funcionamiento del mismo y conocen las funciones, las indicaciones de seguridad y los riesgos asociados.

Montaje

• Asegúrese de que el sistema esté instalado a prueba de inundaciones y tenga suficiente aire seco que lo enfríe.
• Si la bomba se monta directamente en la red de distribución, asegúrese de que la presión de entrada se añada a la presión de la bomba y que la presión total no supere 10 bares.
• Puede instalar el aparato en una tubería/planta existente, siempre y cuando se cubran las necesidades mínimas de agua de la bomba. Observe el esquema de montaje.

Conexión a red eléctrica

- El consumo eléctrico de la bomba no debe superar 10 A y la potencia máxima del motor no debe exceder 1,8 kW. En la instalación eléctrica debe haber un dispositivo de desconexión que permita la desconexión de la red eléctrica con una apertura de contacto de al menos 3 mm para cada polo. Las bombas de corriente alterna disponen de un interruptor de protección del motor. Las bombas trifásicas deben ser instaladas con un interruptor de protección del motor ajustado. La empresa no se hace responsable de las consecuencias de una instalación o puesta en funcionamiento incorrecta ni de una instalación eléctrica errónea.

• El cable de alimentación debe corresponder al tipo H08 RN-F, en conformidad con DIN VDE 0620.
• El esquema facilita la correcta conexión a la red.
• El sistema está protegido por un interruptor diferencial (1 fn=30 mA)
• El cable de alimentación de la bomba debe corresponder al menos al tipo H07 RN-R, en conformidad con DIN VDE 0620, así como contar con un terminal de cable. Solamente un electricista debe realizar la conexión de la bomba.

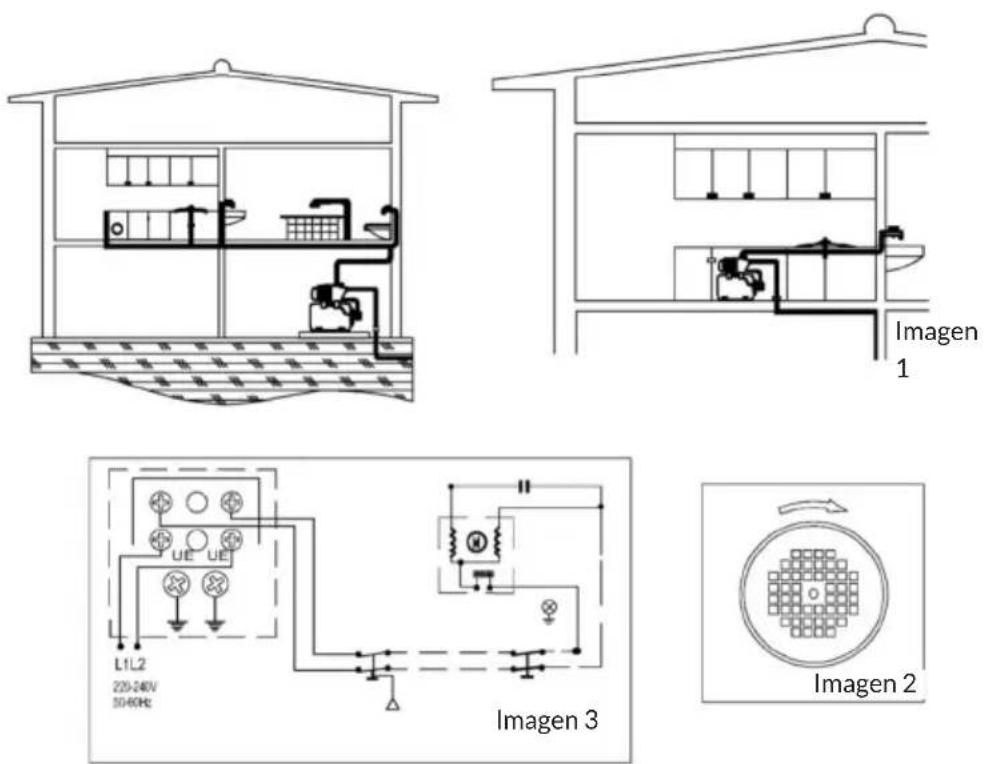

ESQUEMA DE CONEXIÓN

USO

Medidas de control antes de la puesta en funcionamiento por primera vez

1. Asegúrese de que la tensión y la frecuencia de la corriente eléctrica y del aparato (véase placa técnica) coinciden.
2. Compruebe que el eje de la bomba gire sin obstáculos.
3. Desenrosque el tapón de llenado correspondiente y llene el cuerpo de la bomba y el tubo de succión con agua.
4. Nunca ponga la bomba en funcionamiento en seco.

Puesta en funcionamiento

1. Abra todas las válvulas de compuerta en las tuberías de presión y aspiración.
2. Gire el interruptor principal hasta ON. La bomba empieza a funcionar. Durante la primera puesta en funcionamiento, deje un grifo de descarga abierto para que salga el aire que pueda haber en la unidad. Cuando todos los grifos están cerrados, la bomba llega a la presión máxima y el aparato se apaga automáticamente.
3. Verifique si el motor gira en sentido de las agujas del reloj (véase imagen 2 para consultar la dirección del giro en la tapa del ventilador).
4. Si el aparato no funciona correctamente, consulte la guía de posibles anomalías para detectar el problema.

Mantenimiento

La bomba no necesita un mantenimiento especial. No obstante, recomendamos que desagüe la bomba durante las bajas temperaturas o si no va a utilizar el aparato durante un largo período de tiempo. Si no va a utilizar la unidad durante un período muy largo, debe limpiarla y guardarla en un espacio seco y bien ventilado.

DETECCIÓN Y RESOLUCIÓN DE ANOMALÍAS

Anomalía Anomalía Solución
La unidad no se apaga.	Fuga en un grifo o válvula de flotador.	Selle el grifo o la válvula de flotador.
	Entra aire.	Compruebe las conexiones de tuberías y juntas.
	Fuga en la tubería de presión.	Selle la tubería de presión.
El motor funciona, pero no hay flujo.	Fuga en la tubería de presión.	Selle la tubería de presión.
	Prise d'air	Vérifier les connexiones et les joints des tuyaux.
Pression d'eau insuffisante.	Una válvula de cierre está cerrada.	Abra la válvula.
	Presión de descarga total.	Compruebe las conexiones de tuberías y juntas.
	Fuga en la tubería de presión.	Selle la tubería de presión.
El aparato se enciende y se apaga constantemente.	Fuga en un grifo o válvula de flotador.	Selle el grifo o la válvula de flotador.
La unidad no se enciende	La bomba está bloqueada.	Póngase en contacto con el servicio técnico.
	No hay tensión. Verifique	los fusibles.
	El caudal de agua es más alto que la presión inicial de la unidad.	Compruebe la instalación inicial del aparato.

RETIRADA DEL APARATO

Si el aparato lleva adherida la ilustración de la izquierda (el contenedor de basura tachado), entonces rige la directiva europea 2012/19/UE. Este producto no debe arrojarse a un contenedor de basura común. Infórmese sobre las leyes territoriales que regulan la recogida separada de aparatos eléctricos y electrónicos.

Respete las leyes territoriales y no arroje aparatos viejos al cubo de la basura doméstica. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud.

El reciclaje ayuda a reducir el consumo de materias primas.

DECLARACIÓN DE CONFORMIDAD

CE

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín.

Este producto cumple con las siguientes directivas europeas:

2011/65/UE (refundición RoHS)

2014/30/UE (EMC)

2014/35/UE (baja tensión)
