Liquidflow 800 - Pompe Blumfeldt - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Pompe
Débit maximal	800 L/h
Hauteur de refoulement	Max 5 m
Alimentation	230 V / 50 Hz
Consommation électrique	80 W
Dimensions	Dimensions compactes pour un rangement facile
Poids	Légère pour une manipulation aisée
Matériaux	Construction durable et résistante à la corrosion
Utilisation recommandée	Idéale pour l'arrosage de jardins et le drainage
Entretien	Nettoyage régulier du filtre pour un fonctionnement optimal
Mesures de sécurité	Ne pas immerger le moteur, utiliser des gants lors de la manipulation
Garantie	Vérifier les conditions de garantie auprès du vendeur

FOIRE AUX QUESTIONS - Liquidflow 800 Blumfeldt

Comment installer la pompe Blumfeldt Liquidflow 800 ?

Pour installer la pompe, placez-la sur une surface stable et assurez-vous qu'elle est à proximité d'une source d'alimentation. Connectez les tuyaux d'entrée et de sortie selon le schéma fourni dans le manuel d'utilisation.

Quelle est la capacité de la pompe Blumfeldt Liquidflow 800 ?

La Blumfeldt Liquidflow 800 a une capacité de pompage allant jusqu'à 800 litres par heure, ce qui la rend idéale pour diverses applications.

La pompe peut-elle fonctionner sous l'eau ?

Non, la Blumfeldt Liquidflow 800 n'est pas submersible et doit être utilisée dans un environnement sec.

Comment entretenir la pompe ?

Pour entretenir la pompe, nettoyez régulièrement le filtre et vérifiez qu'il n'y a pas d'obstructions dans les tuyaux. Assurez-vous également que les connexions sont étanches.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord si la pompe est correctement branchée à une source d'alimentation. Assurez-vous également qu'il n'y a pas de blocage dans les tuyaux et que le niveau d'eau est suffisant.

La pompe est-elle bruyante ?

La Blumfeldt Liquidflow 800 est conçue pour fonctionner de manière silencieuse, mais un bruit excessif peut indiquer un problème, comme un déséquilibre ou une obstruction.

Puis-je utiliser la pompe pour des liquides autres que l'eau ?

Il est recommandé d'utiliser la Blumfeldt Liquidflow 800 uniquement pour l'eau ou des liquides similaires. Évitez les liquides corrosifs ou visqueux.

Quelle est la durée de garantie de la pompe ?

La Blumfeldt Liquidflow 800 est généralement couverte par une garantie de 2 ans, mais veuillez vérifier les termes spécifiques dans votre manuel d'utilisation.

MODE D'EMPLOI Liquidflow 800 Blumfeldt

Aqueduc domestique pour la maison et le jardin

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit.

Consignes de sécurité 16

Utilisation 18

Informations sur le recyclage 20

Déclaration de conformité 20

FICHE TECHNIQUE

Numéro d'article 10034756 10034757
Alimentation 230 V ~ 50 Hz
Puissance
D max 3,2 m	^3 /h 3,7 m	^3 /h
H max 40 m 46 m
Pression de fonctionnement	1,5 - 3 bar 1,5 - 3 bar
Norme IP x4 x4
Dba <88 mm <88 mm
Diamètre de tuyau 1 pouce 1 pouce

CONSIGNES DE SÉCURITÉ

L'appareil est destiné à être utilisé avec de l'eau propre à une température de max. 50 °C : toute autre utilisation doit être évitée.

Lorsque la pression maximale de la pompe est atteinte, l'unité arrête la pompe. Cependant, il doit y avoir au moins une différence de pression de 1,4 bar entre la mise en marche et l'arrêt.

Les enfants à partir de 8 ans, personnes aux capacités mentales, physiques et psychiques réduites ne doivent utiliser l'appareil que s'ils ont été familiarisés en détail avec les fonctions et les consignes de sécurité par une personne responsable de leur sécurité et s'ils comprennent les risques associés.

Montage

• Assurez-vous que le système est protégé contre les inondations et qu'il est correctement refroidi à l'air sec.
• Si la pompe est installée directement dans le réseau de distribution, assurez-vous que la pression d'admission est ajoutée à la pression de la pompe et que la pression totale ne dépasse pas 10 bars.
• L'unité peut être installée dans une ligne / un système existant, à condition que les besoins en eau minimum de la pompe soient toujours couverts. Suivez les schémas de montage.

Branchement au secteur

• La consommation de courant de la pompe ne doit pas dépasser 10 A et la puissance maximale du moteur ne doit pas dépasser 1,8 kW. Un dispositif de déconnexion doit être prévu dans l'installation électrique qui permet la déconnexion du secteur avec une ouverture de contact d'au moins 3 mm pour chaque pôle. Les pompes à courant alternatif ont un interrupteur de protection moteur intégré.
• Les pompes triphasées doivent être installées par le client avec un interrupteur de protection moteur réglé. Nous déclinons toute responsabilité pour les conséquences d'une mauvaise installation, mise en service et mauvaise installation électrique.
• Le cordon d'alimentation doit correspondre au type H08 RN-F selon DIN VDE 0620.
• Le schéma facilite une connexion correcte au réseau.
• Le système est sécurisé par un interrupteur différentiel (1 fn = 30 mA)
• Le cordon d'alimentation de la pompe doit au moins correspondre à H07 RN-R selon DIN VDE 0620 et être équipé de cosses de câble. Le branchement de la pompe doit être réalisé par un électricien

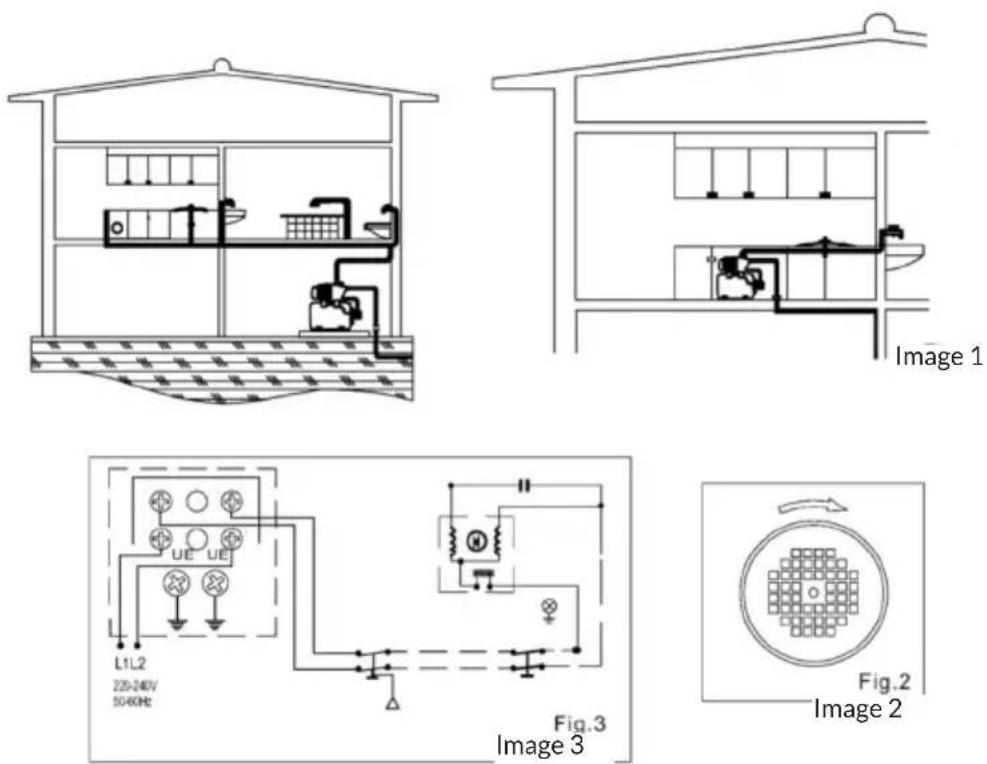

SCHÉMA DE BRANCHEMENT

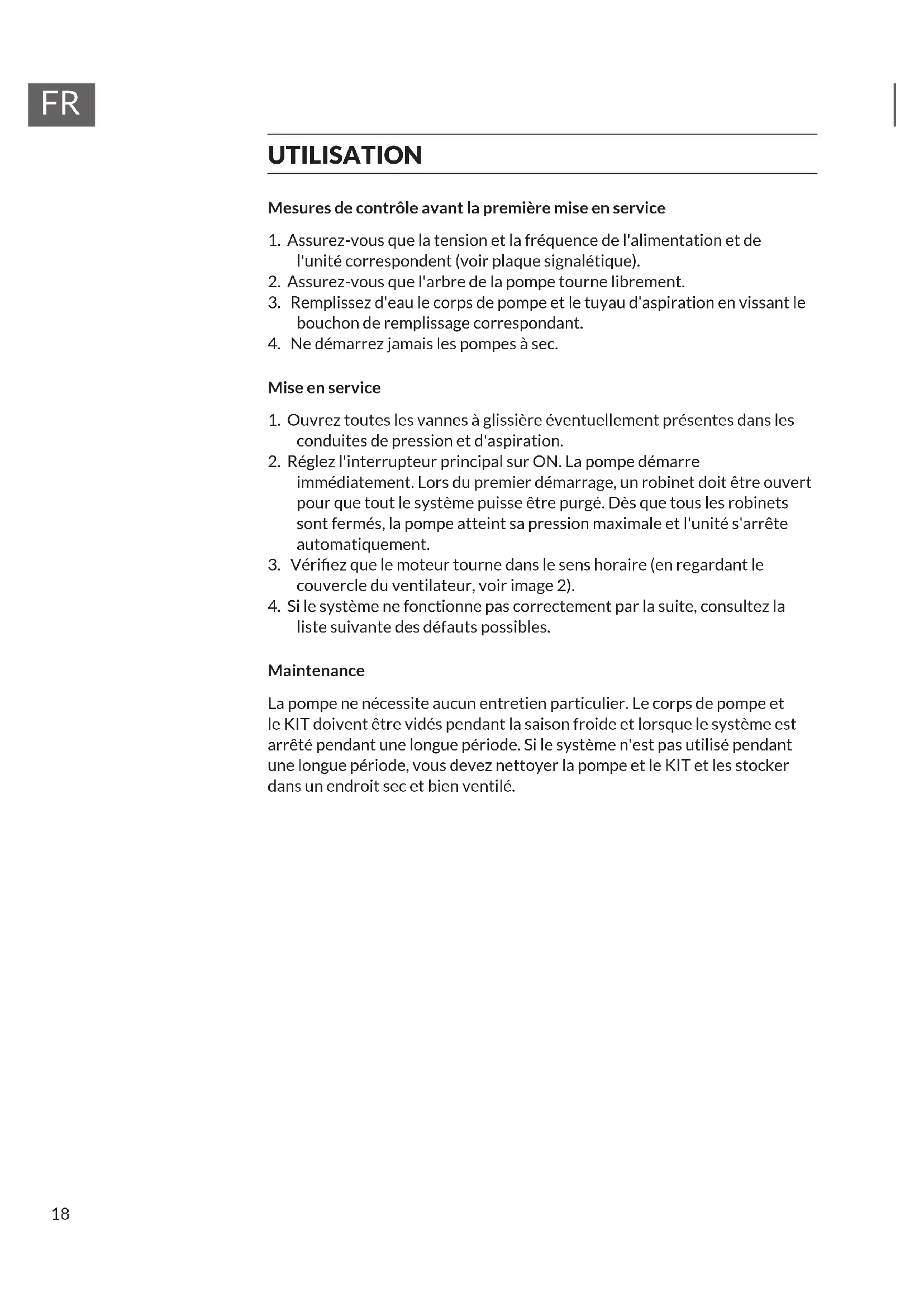

UTILISATION

Mesures de contrôle avant la première mise en service

1. Assurez-vous que la tension et la fréquence de l'alimentation et de l'unité correspondent (voir plaque signalétique).
2. Assurez-vous que l'arbre de la pompe tourne librement.
3. Remplissez d'eau le corps de pompe et le tuyau d'aspiration en vissant le bouchon de remplissage correspondant.
4. Ne démarrez jamais les pompes à sec.

Mise en service

1. Ouvrez toutes les vannes à glissière éventuellement présentes dans les conduites de pression et d'aspiration.
2. Réglez l'interrupteur principal sur ON. La pompe démarre immédiatement. Lors du premier démarrage, un robinet doit être ouvert pour que tout le système puisse être purgé. Dès que tous les robinets sont fermés, la pompe atteint sa pression maximale et l'unité s'arrête automatiquement.
3. Vérifiez que le moteur tourne dans le sens horaire (en regardant le couvercle du ventilateur, voir image 2).
4. Si le système ne fonctionne pas correctement par la suite, consultez la liste suivante des défauts possibles.

Maintenance

La pompe ne nécessite aucun entretien particulier. Le corps de pompe et le KIT doivent être vidés pendant la saison froide et lorsque le système est arrêté pendant une longue période. Si le système n'est pas utilisé pendant une longue période, vous devez nettoyer la pompe et le KIT et les stocker dans un endroit sec et bien ventilé.

RÉSOLUTION DES PROBLÈMES

Problème Cause Solution
Le système ne s'allume pas.	Fuite au niveau d'un robinet ou d'une soupape à flotteur	Etanchéifiez le robinet ou la soupape à flotteur.
	Prise d'air	Vérifier les connexions et les joints des tuyaux.
	Fuite dans la conduite de pression.	Etanchéifiez la conduite de pression.
Le moteur fonctionne mais manque de puissance.	Une vanne d'arrêt est fermée.	Ouvrez la vanne.
	Prise d'air	Vérifier les connexions et les joints des tuyaux.
Pression d'eau insuffisante.	Hauteur totale	Vérifier la hauteur de refoulement et les pertes de charge.
	Prise d'air	Vérifier les connexions et les joints des tuyaux.
	Fuite dans la conduite de pression.	Etanchéifiez la conduite de pression.
Le système s'allume et s'éteint en continu.	Fuite au niveau d'un robinet ou d'une soupape à flotteur	Etanchéifiez le robinet ou la soupape à flotteur.
Le système ne s'allume pas.	La pompe est bloquée.	Contactez le service client.
	Pas de tension disponible.	Contrôlez les fusibles.
	La colonne d'eau est supérieure à la pression de démarrage de l'unité.	Tenir compte du réglage de base de l'unité.

INFORMATIONS SUR LE RECYCLAGE

Vous trouverez sur le produit l'image ci-contre (une poubelle sur roues, barrée d'une croix), ce qui indique que le produit se trouve soumis à la directive européenne 2012/19/UE. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. Respectez-les et ne jetez pas les appareils usagés avec les ordures ménagères. La mise en rebut correcte du produit usagé permet de préserver l'environnement et la santé. Le recyclage des matériaux contribue à la préservation des ressources naturelles.

Ce produit est conforme aux directives européennes suivantes :

2011/65/UE (RoHS)

2014/30/UE (CEM)

2014/35/UE (LVD)
