Consignes de sécurité 16 Utilisation 18 Informations sur le recyclage 20 Déclaration de conformité 20 Chère cliente, cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d’emploi an d’éviter d’éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit. FICHE TECHNIQUE Numéro d'article 10034756 10034757 Alimentation 230 V ~ 50 Hz Puissance D max 3,2 m

H max 40 m 46 m Pression de fonctionnement 1,5 - 3 bar 1,5 - 3 bar Norme IP x4 x4 Dba <88 mm <88 mm Diamètre de tuyau 1 pouce 1 pouce SOMMAIRE16

L'appareil est destiné à être utilisé avec de l'eau propre à une température de max. 50 °C : toute autre utilisation doit être évitée. Lorsque la pression maximale de la pompe est atteinte, l'unité arrête la pompe. Cependant, il doit y avoir au moins une différence de pression de 1,4 bar entre la mise en marche et l'arrêt. Les enfants à partir de 8 ans, personnes aux capacités mentales, physiques et psychiques réduites ne doivent utiliser l'appareil que s'ils ont été familiarisés en détail avec les fonctions et les consignes de sécurité par une personne responsable de leur sécurité et s'ils comprennent les risques associés. Montage

• Assurez-vous que le système est protégé contre les inondations et qu'il est correctement refroidi à l'air sec.

• Si la pompe est installée directement dans le réseau de distribution, assurez-vous que la pression d'admission est ajoutée à la pression de la pompe et que la pression totale ne dépasse pas 10 bars.

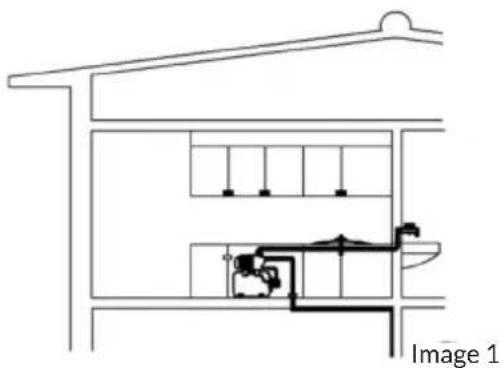

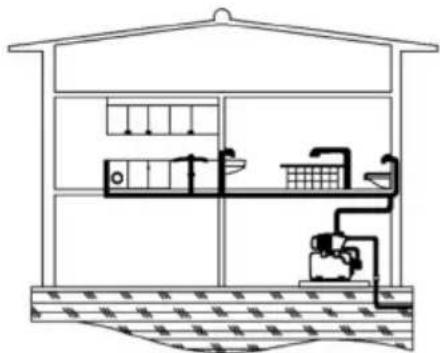

• L'unité peut être installée dans une ligne / un système existant, à condition que les besoins en eau minimum de la pompe soient toujours couverts. Suivez les schémas de montage. Branchement au secteur

• La consommation de courant de la pompe ne doit pas dépasser 10 A et la puissance maximale du moteur ne doit pas dépasser 1,8 kW. Un dispositif de déconnexion doit être prévu dans l'installation électrique qui permet la déconnexion du secteur avec une ouverture de contact d'au moins 3 mm pour chaque pôle. Les pompes à courant alternatif ont un interrupteur de protection moteur intégré.

• Les pompes triphasées doivent être installées par le client avec un interrupteur de protection moteur réglé. Nous déclinons toute responsabilité pour les conséquences d'une mauvaise installation, mise en service et mauvaise installation électrique.

• Le cordon d'alimentation doit correspondre au type H08 RN-F selon DIN VDE 0620.

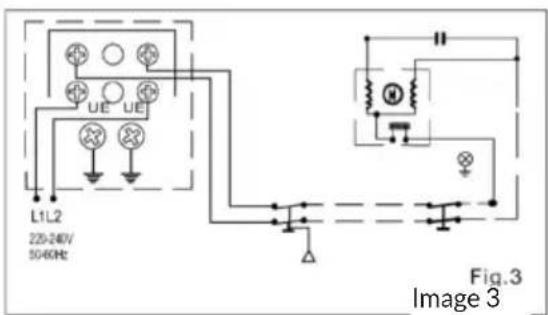

• Le schéma facilite une connexion correcte au réseau.

• Le système est sécurisé par un interrupteur différentiel (1 fn = 30 mA)

• Le cordon d'alimentation de la pompe doit au moins correspondre à H07 RN-R selon DIN VDE 0620 et être équipé de cosses de câble. Le branchement de la pompe doit être réalisé par un électricien17

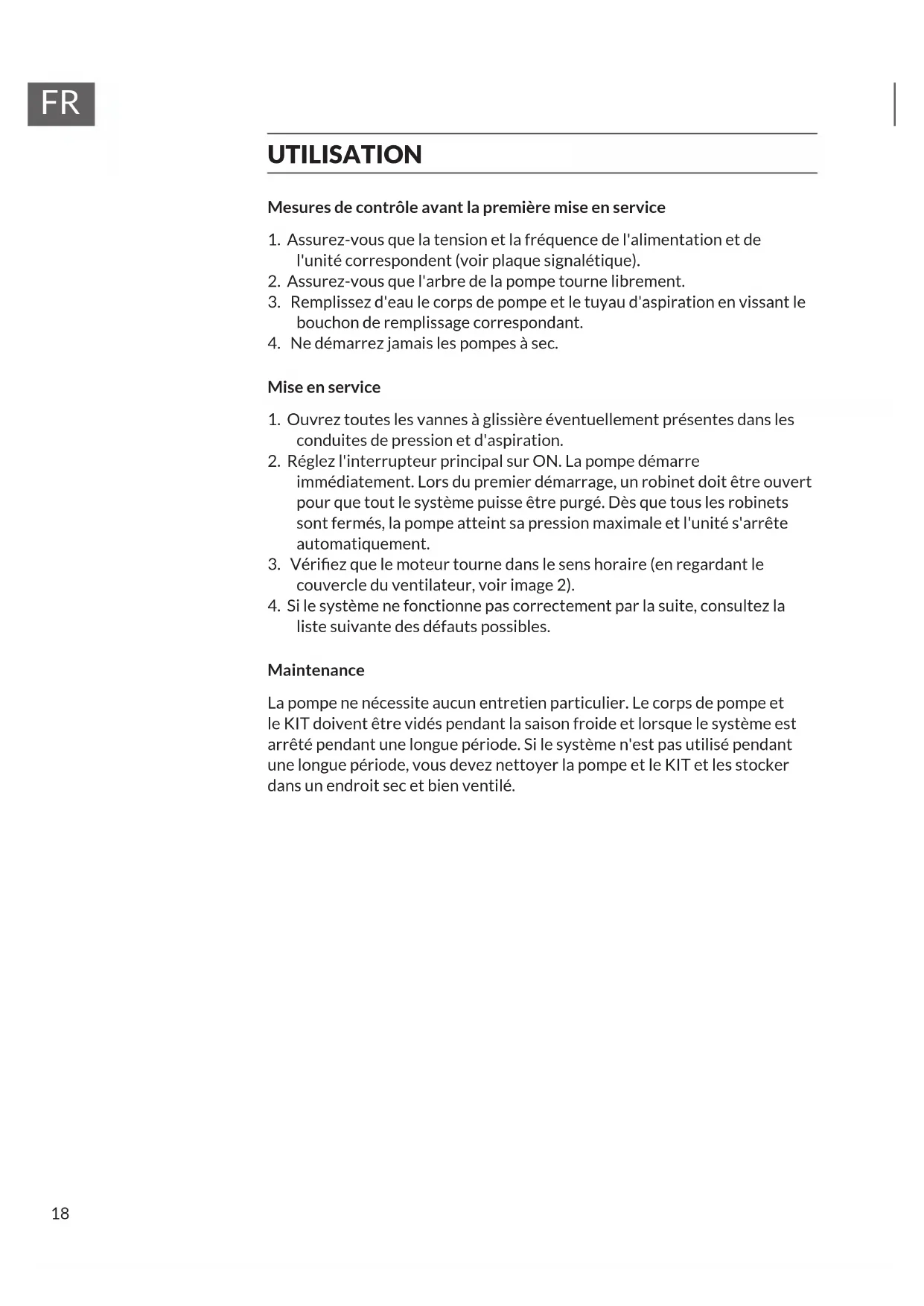

UTILISATION Mesures de contrôle avant la première mise en service

1. Assurez-vous que la tension et la fréquence de l'alimentation et de

l'unité correspondent (voir plaque signalétique).

2. Assurez-vous que l'arbre de la pompe tourne librement.

3. Remplissez d'eau le corps de pompe et le tuyau d'aspiration en vissant le

bouchon de remplissage correspondant.

4. Ne démarrez jamais les pompes à sec.

1. Ouvrez toutes les vannes à glissière éventuellement présentes dans les

conduites de pression et d'aspiration.

2. Réglez l'interrupteur principal sur ON. La pompe démarre

immédiatement. Lors du premier démarrage, un robinet doit être ouvert pour que tout le système puisse être purgé. Dès que tous les robinets sont fermés, la pompe atteint sa pression maximale et l'unité s'arrête automatiquement.

3. Vériez que le moteur tourne dans le sens horaire (en regardant le

couvercle du ventilateur, voir image 2).

4. Si le système ne fonctionne pas correctement par la suite, consultez la

liste suivante des défauts possibles. Maintenance La pompe ne nécessite aucun entretien particulier. Le corps de pompe et le KIT doivent être vidés pendant la saison froide et lorsque le système est arrêté pendant une longue période. Si le système n'est pas utilisé pendant une longue période, vous devez nettoyer la pompe et le KIT et les stocker dans un endroit sec et bien ventilé.19

Problème Cause Solution Le système ne s'allume pas. Fuite au niveau d'un ro- binet ou d'une soupape à otteur Etanchéiez le robinet ou la soupape à otteur. Prise d'air Vérier les connexions et les joints des tuyaux. Fuite dans la conduite de pression. Etanchéiez la conduite de pression. Le moteur foncti- onne mais manque de puissance. Une vanne d'arrêt est fermée. Ouvrez la vanne. Prise d'air Vérier les connexions et les joints des tuyaux. Pression d'eau insufsante. Hauteur totale Vérier la hauteur de re- foulement et les pertes de charge. Prise d'air Vérier les connexions et les joints des tuyaux. Fuite dans la conduite de pression. Etanchéiez la conduite de pression. Le système s'allume et s'éteint en continu. Fuite au niveau d'un ro- binet ou d'une soupape à otteur Etanchéiez le robinet ou la soupape à otteur. Le système ne s'allume pas. La pompe est bloquée. Contactez le service client. Pas de tension dispo- nible. Contrôlez les fusibles. La colonne d'eau est supérieure à la pression de démarrage de l'unité. Tenir compte du réglage de base de l'unité.20
