MANUALE UTENTE Wasserwerk 250 Blumfeldt

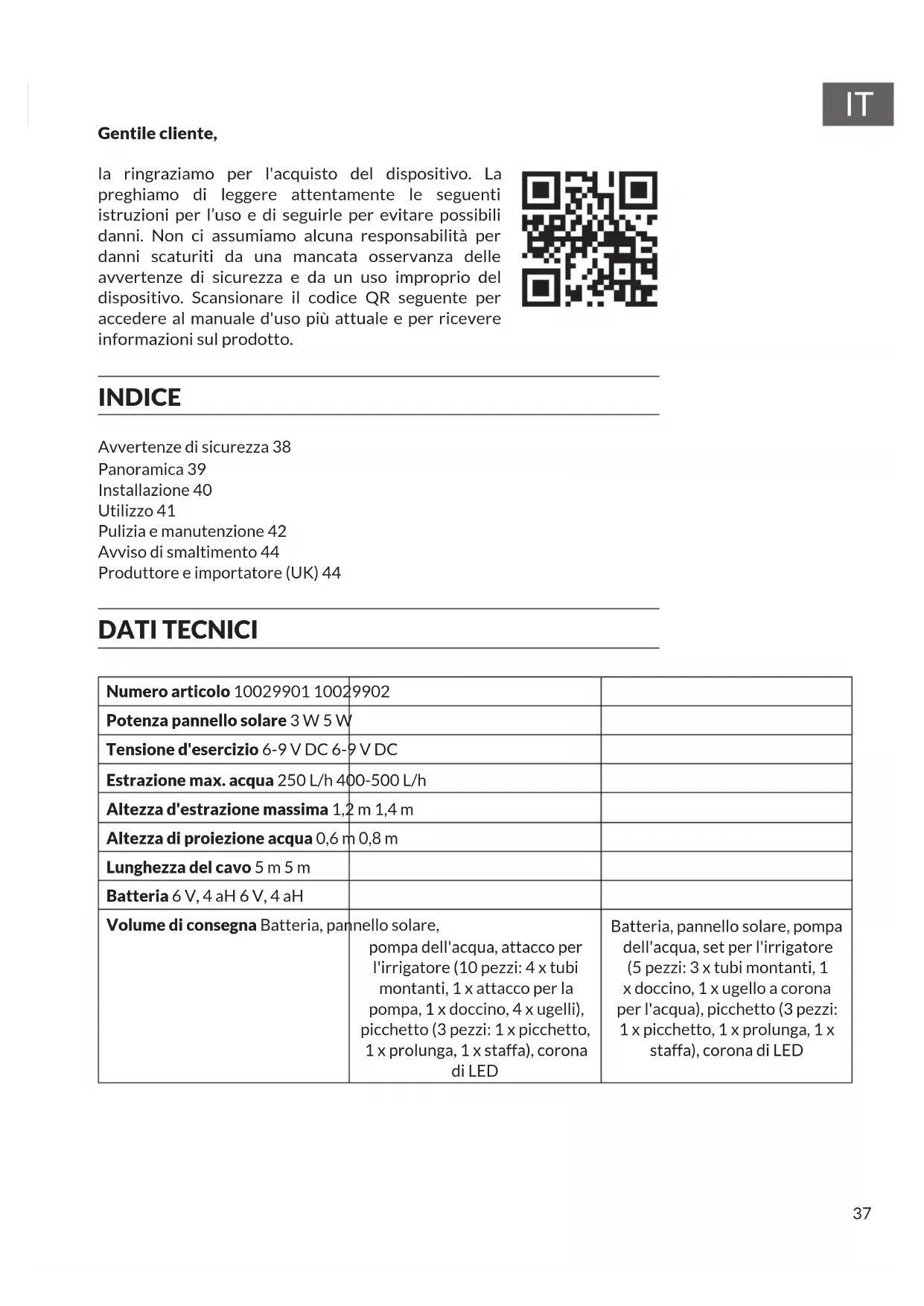

Gentile cliente, la ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto. INDICE Avvertenze di sicurezza 38 Panoramica 39 Installazione 40 Utilizzo 41 Pulizia e manutenzione 42 Avviso di smaltimento 44 Produttore e importatore (UK) 44 DATI TECNICI Numero articolo 10029901 10029902 Potenza pannello solare 3 W 5 W Tensione d'esercizio 6-9 V DC 6-9 V DC Estrazione max. acqua 250 L/h 400-500 L/h Altezza d'estrazione massima 1,2 m 1,4 m Altezza di proiezione acqua 0,6 m 0,8 m Lunghezza del cavo 5 m 5 m Batteria 6 V, 4 aH 6 V, 4 aH Volume di consegna Batteria, pannello solare, pompa dell'acqua, attacco per l'irrigatore (10 pezzi: 4 x tubi montanti, 1 x attacco per la pompa, 1 x doccino, 4 x ugelli), picchetto (3 pezzi: 1 x picchetto, 1 x prolunga, 1 x staffa), corona di LED Batteria, pannello solare, pompa dell'acqua, set per l'irrigatore (5 pezzi: 3 x tubi montanti, 1 x doccino, 1 x ugello a corona per l'acqua), picchetto (3 pezzi: 1 x picchetto, 1 x prolunga, 1 x staffa), corona di LED38

• Per ridurre il rischio di scosse elettriche, non rimuovere le coperture. Il dispositivo contiene componenti che non sono accessibili all'utente.

• Il contrassegno del dispositivo si trova sul lato posteriore.

• Non poggiare sopra al dispositivo contenitori pieni di liquidi, come vasi o innafatoi.

• Non far cadere oggetti metallici su questo dispositivo.

• Non poggiare oggetti pesanti sopra al dispositivo.

• Utilizzare solo accessori e componenti approvati dal produttore.

• Se non si usa più il dispositivo, c'è il temporale o piove staccare la spina dalla presa. In questo modo si evitano danni.

• Le riparazioni devono essere eseguite solo da personale qualicato.

• Una riparazione è necessaria se il dispositivo è stato danneggiato, ovvero se ci sono caduti sopra oggetti, se non funziona correttamente o se è stato lasciato cadere. Non cercare di riparare autonomamente il dispositivo. Aprendo il coperchio ci si espone al rischio di scosse elettriche e altre lesioni.

• Non tirare il cavo, non piegarlo e non poggiarci sopra oggetti pesanti.

• Non toccare la spina con le mani bagnate.

• Non poggiare amme libere sopra al dispositivo, come candele accese.

• Non far funzionare la pompa a vuoto.

• Non collegare mai il dispositivo a una fonte di alimentazione a corrente alternata. È progettato solo per il funzionamento con corrente continua.

• Far funzionare la pompa solo in laghetti d'acqua dolce, a temperature massime di 50 °C.

• Non posizionare il pannello solare in cavità o buchi dove può accumularsi acqua. Scegliere un luogo pianeggiante con un fondo solido. Il bullone di plastica deve essere inserito in un terreno sufcientemente solido.

• Non posizionare il dispositivo su altri dispositivi che possono diventare molto caldi. Il calore potrebbe danneggiare il dispositivo.

• Non utilizzare liquidi volatili come spray per insetti. Se si esercita forza eccessiva durante la pulizia, è possibile che si rovini la supercie. Componenti di plastica o gomma non devono restare in contatto con il dispositivo per lunghi periodi di tempo.

• I bambini a partire da 8 anni e le persone con limitate capacità siche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti da una persona responsabile della loro sicurezza sulle modalità d'uso e sulle procedure di sicurezza e se comprendono i rischi associati.39

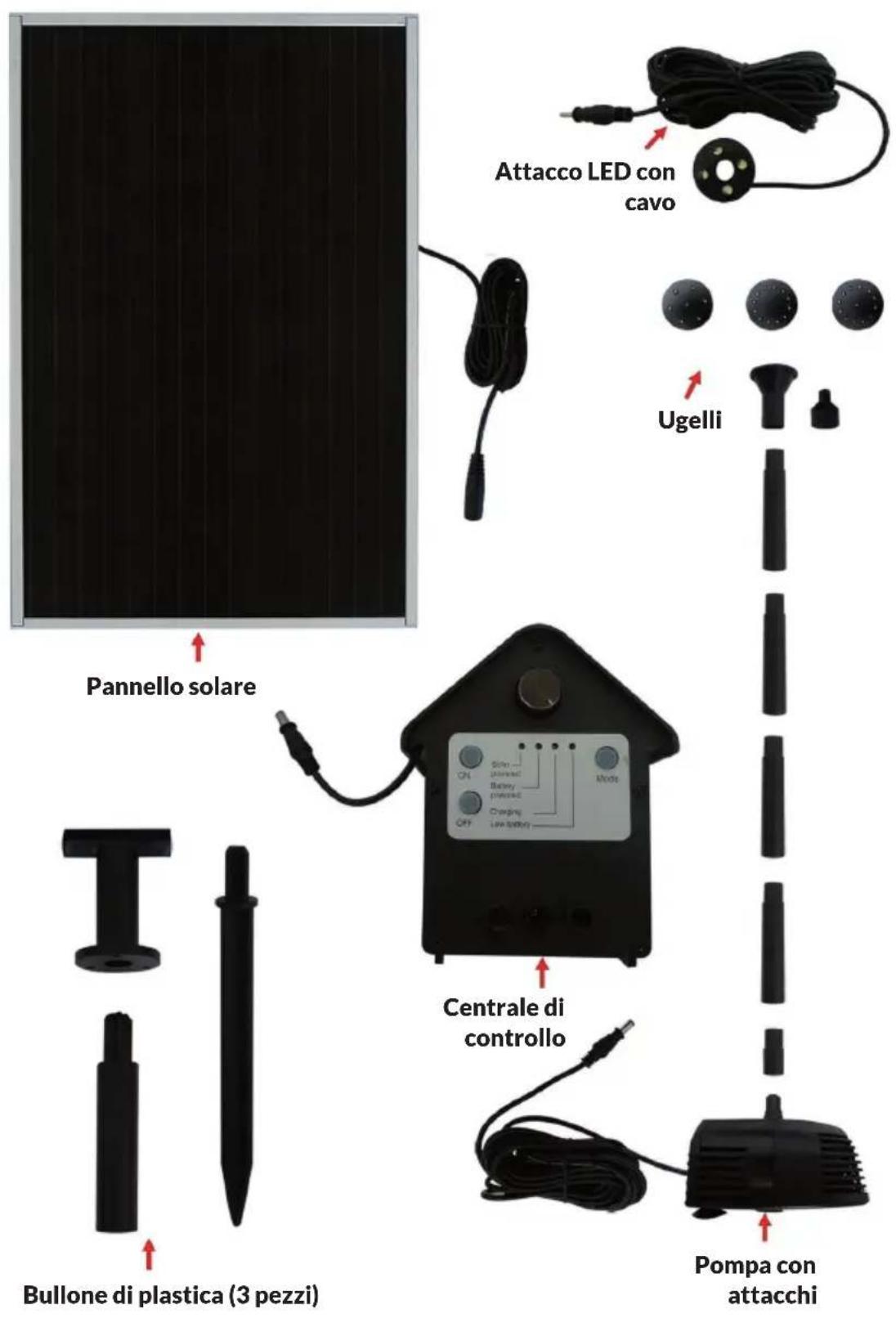

PANORAMICA Attacco LED con cavo Ugelli Pannello solare Centrale di controllo Pompa con attacchi Bullone di plastica (3 pezzi)40

INSTALLAZIONE Note generali

• La pompa è adatta per fontane o piccoli laghetti. Il pannello solare fornisce alla pompa la tensione operativa necessaria e carica la batteria.

• Una leggera luce del sole e persino un cielo nuvoloso (durante il giorno) sono sufcienti per far funzionare la pompa.

• Le luci LED illuminano automaticamente la fontana al buio. Montaggio

• Installare il bullone di plastica sulla parte inferiore del telaio del pannello solare.

• Collegare il pannello solare alla centrale di controllo.

• Mettere la pompa sott'acqua in modo che sia completamente coperta. Usare le quattro ventose essibili per ssare la pompa al fondo del laghetto/della fontana. Se l'acqua è troppo profonda e la pompa non raggiunge la supercie, sollevarla con delle pietre o un altro tipo di materiale adatto.

• Selezionare l'ugello desiderato per la fontana e collegarlo al tubo della fontana. Collegare anche il tubo della fontana alla pompa.

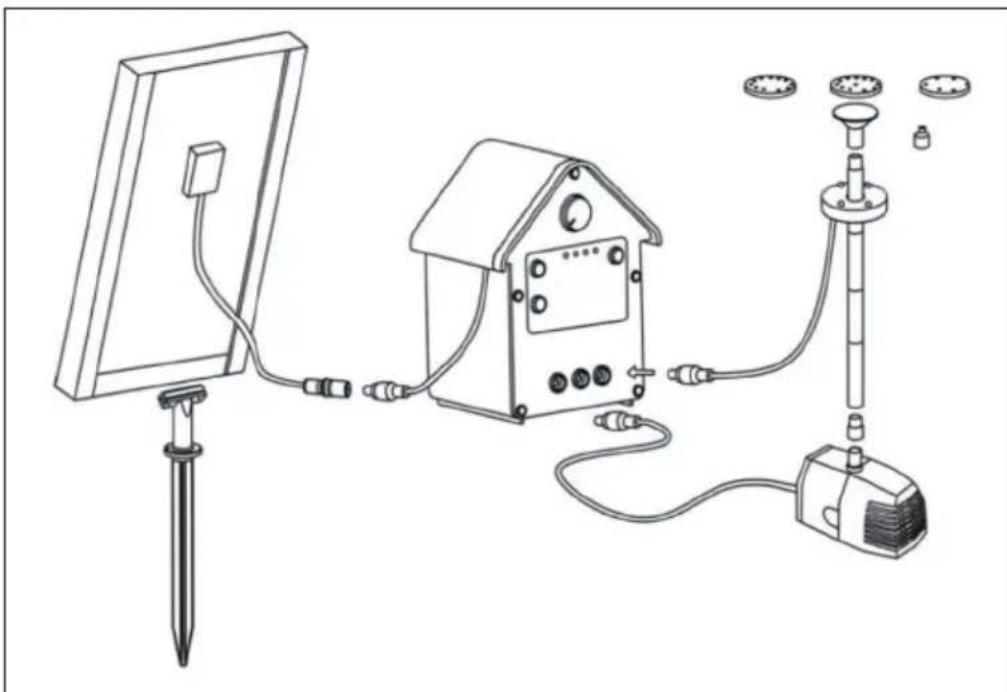

• Collegare tutti i componenti come mostrato nell'illustrazione.41

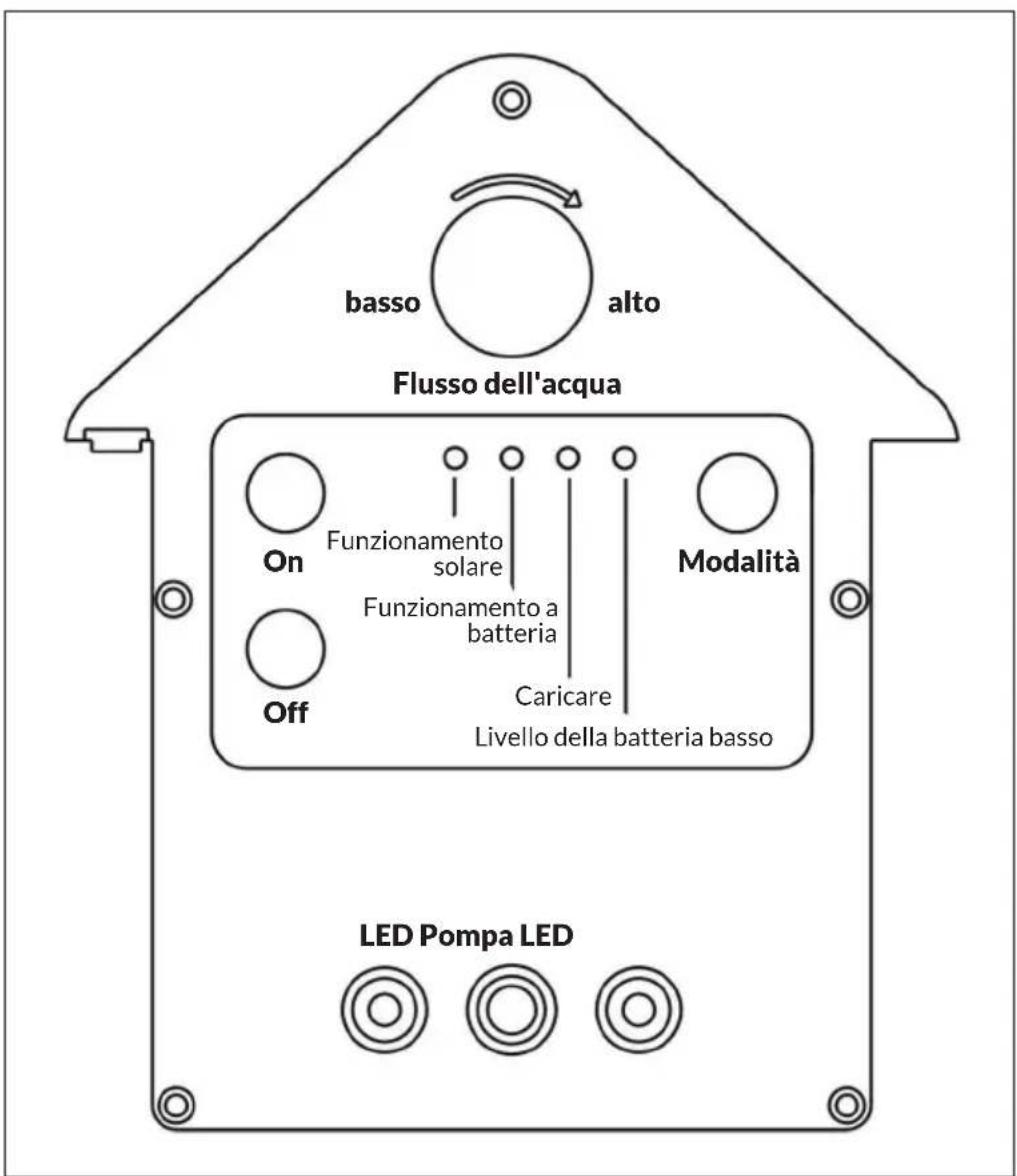

UTILIZZO Una volta che la pompa è installata e collegata, lasciarla alla luce del sole per almeno 8 ore prima di usarla. Testare la centrale di controllo:

• Premere ON e assicurarsi che il LED corrispondente cominci a illuminarsi.

• Premere più volte MODE per scorrere tra le diverse modalità di funzionamento, che a loro volta sono indicate dal cambiamento dei LED (funzionamento solare, funzionamento a batteria).

• Non appena il pannello solare è collegato alla centrale di controllo, il LED di carica dovrebbe accendersi per indicare lo stato di carica. basso Funzionamento solare Funzionamento a batteria Caricare Livello della batteria basso

Modalità Off LED Pompa LED Flusso dell'acqua alto42

PULIZIA E MANUTENZIONE

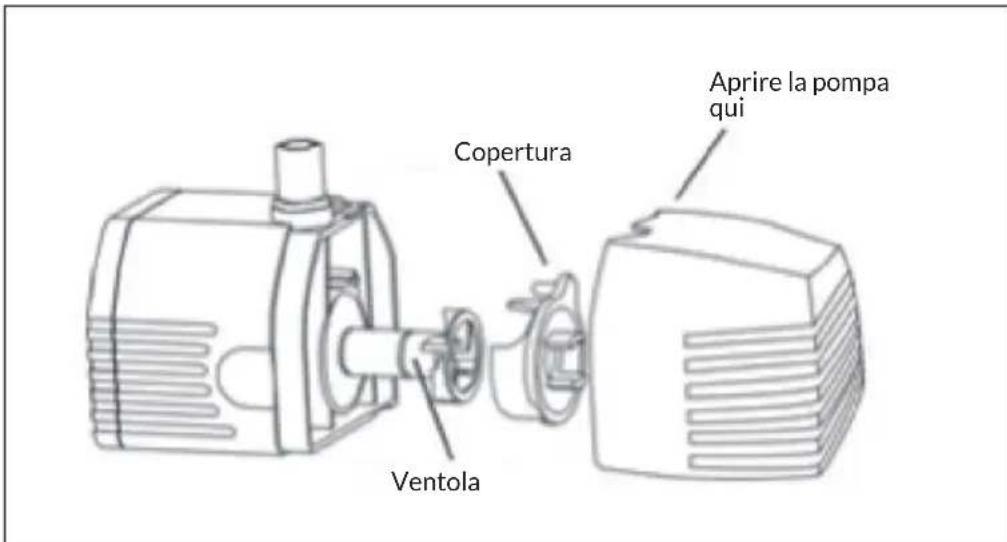

Pannello solare Il pannello solare deve essere pulito regolarmente con un panno morbido per permettere alla luce di passare. Non usare materiali o detergenti abrasivi. Pompa Se dopo un po' la pompa non raggiunge più le solite prestazioni o smette di funzionare, vericare se sedimenti o sporco ostruiscono il ltro o la pompa. Rimuovere le coperture della pompa e della ventola (v. gura) e pulire entrambe con acqua. Ventola Copertura Aprire la pompa qui43

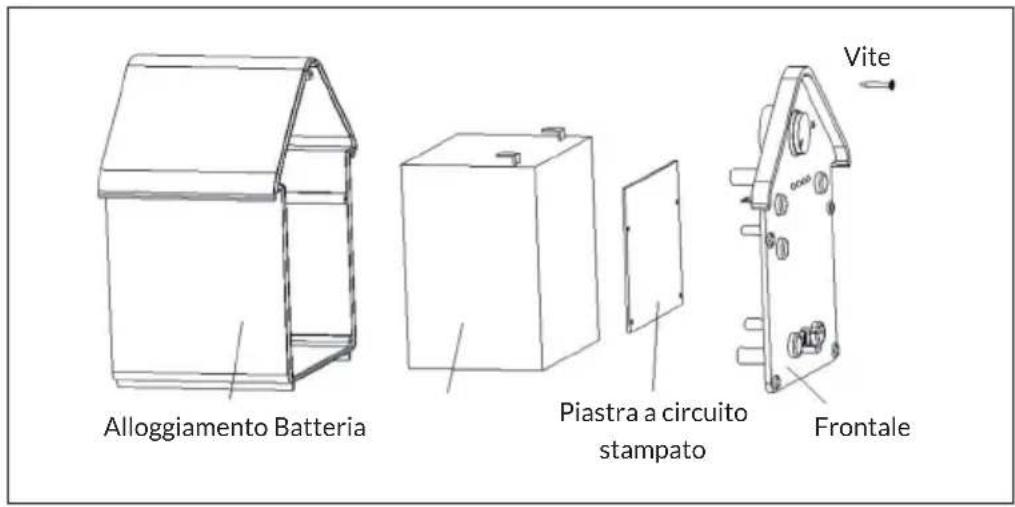

Batteria Se la pompa smette di funzionare dopo circa 12-18 mesi di operatività, potrebbe essere a causa del termine della vita utile della batteria. Aprire l'alloggiamento come mostrato nell'illustrazione e sostituire la batteria con un modello con le stesse speciche (6 V, 4 aH): Alloggiamento Batteria Piastra a circuito stampato Frontale Vite44

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto nei riuti casalinghi. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei riuti. Questo prodotto contiene batterie. Se nel vostro Paese sono presenti regolamenti legislativi per lo smaltimento di batterie, queste non possono essere smaltite nei riuti casalinghi. Informarsi in relazione alle normative locali sullo smaltimento di batterie. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. PRODUTTORE E IMPORTATORE (UK) Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom
