Flow TP800P - Pompe à eau Eurom - Notice d'utilisation et mode d'emploi gratuit

Marque	Eurom
Modèle	Flow TP800P
Type de produit	Pompe à eau centrifuge auto-amorçante
Puissance	800 W
Capacité maximale	53 l/min
Hauteur d’amorçage maximale	40 m
Hauteur d’aspiration maximale	8 m
Raccordements	1" - 1"
Tension d’alimentation	230 V ~ 50 Hz
Protection thermique	Intégrée
Disjoncteur recommandé	30 mA différentiel
Matériau du corps de pompe	Matière plastique
Poids	6,7 kg
Température maximale de l’eau	35 °C
Installation	À l’abri, à proximité de la source d’eau, fixer si usage permanent
Entretien	Vider après utilisation, nettoyer et stocker au sec, protéger du gel
Sécurité	Ne jamais faire fonctionner à sec ; utiliser un disjoncteur 30 mA
Réparabilité	Pièces détachées disponibles via service après-vente (hélice, clapet, injecteur)

FOIRE AUX QUESTIONS - Flow TP800P Eurom

Que faire si la pompe ne démarre pas ?

Vérifiez l’alimentation électrique (230 V, 50 Hz), le disjoncteur différentiel (30 mA) et que la pompe n’est pas bloquée. Si le problème persiste, contactez le service d’entretien.

Pourquoi la pompe n’aspire-t-elle pas ?

Causes possibles : niveau d’eau trop bas, clapet anti-retour bouché ou situé au-dessus de l’eau, air dans le système. Remplissez d’abord la pompe d’eau et vérifiez les raccords.

Comment amorcer correctement la pompe ?

Dévissez le bouchon de remplissage (au-dessus de l’arbre), remplissez entièrement le corps de pompe avec de l’eau, puis revissez. Assurez-vous que la pompe ne tourne jamais à sec.

La pompe tourne mais ne fournit pas de pression, pourquoi ?

Vérifiez que le clapet anti-retour n’est pas obstrué, que l’hélice n’est pas usée et qu’il n’y a pas de fuites d’air dans les raccords. Le temps d’amorçage peut aussi être insuffisant.

Comment protéger la pompe en hiver ?

Videz complètement la pompe et les tuyaux pour éviter les dégâts dus au gel. Stockez-la dans un endroit sec et bien ventilé.

Quelle maintenance régulière est nécessaire ?

Aucune maintenance spécifique n’est requise. Après une période d’inutilisation, nettoyez la pompe et assurez-vous qu’elle est sèche avant de la ranger.

Peut-on utiliser l’eau chaude ?

Non, la température maximale de l’eau est de 35 °C. L’utilisation d’eau plus chaude ou d’autres liquides endommagerait la pompe.

Comment installer le tuyau d’aspiration ?

Utilisez un tuyau rigide, résistant à la dépression. Son extrémité doit être immergée d’au moins 30 cm sous l’eau. Évitez les courbures et placez le tuyau avec une pente de 2 % minimum.

Que faire si le moteur surchauffe ?

Vérifiez la tension d’alimentation, assurez une ventilation suffisante autour du moteur. La protection thermique intégrée peut couper le moteur ; attendez qu’il refroidisse avant de redémarrer.

Comment éliminer la pompe en fin de vie ?

Ne la jetez pas avec les ordures ménagères. Déposez-la dans un point de collecte pour appareils électriques ou retournez-la au revendeur pour recyclage.

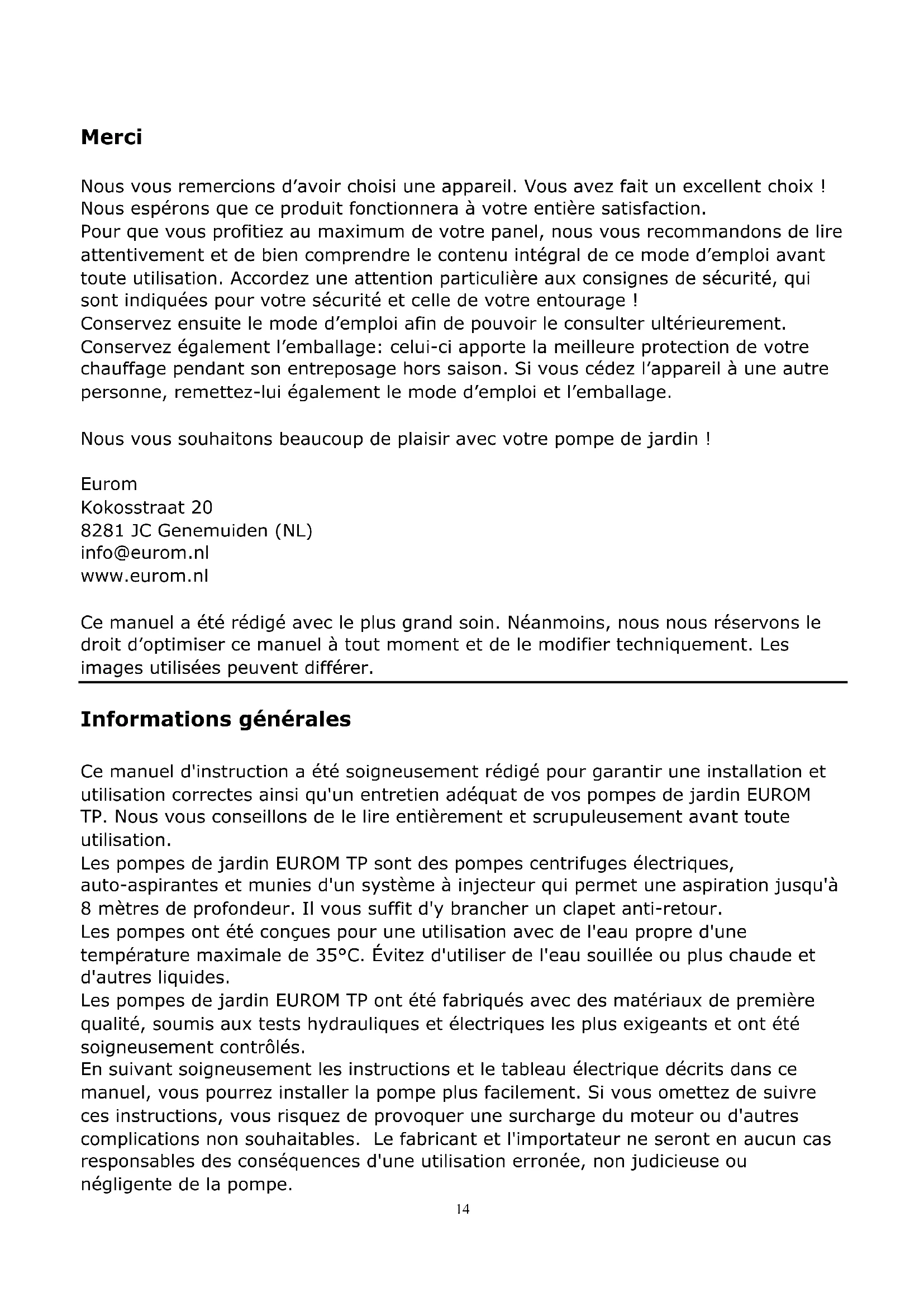

MODE D'EMPLOI Flow TP800P Eurom

Manuel d'instruction (FR) (page 14)

Instruktionsbok (SV) (sida 18)

Brukerveiledning (NO) (side 22)

Brugsanvising (DK) (side 26)

Nous vous remercions d'avoircision une apparéil. Vous avez fait un excellent choix! Nous espérons que ce produit fonctionnera à votre entière satisfaction.

Pour que vous profitiez au maximum de votre panel, nous vous recommendons de dire attentivement et de bien comprendre le contenu intégral de ce mode d'emploi avant toute utilisation. Accordez une attention particulière aux consignes de sécurité, qui sont indiquées pour votre sécurité et celle de votre entourage!

Conservez ensuite le mode d'emploi afin de pouvoir le consulter ultérieurement.

Conservez également l'emballage: celui-ci apporte la(Meilleure protection de voitréchauffage pendant son entreposage hors saison. Si vous cédez l'appareil à une autrepersonne, remettez-lui également le mode d'emploi et l'emballage.

Nous vous souhaitons beaucoup de plaisir avec votre pompé de jardin !

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Ce manuel a eté rédigé avec le plus grand soin. Néanmoins, nous nous réservons le droit d'optimiser ce manuel à tout moment et de le modifier technique. Les images utilisées peuvent différer.

Informations generales

Ce manuel d'instruction a ete soigneusement reredige pour garantir une installation et utilisation correctes ainsi qu'un entretien adequat de vos pompes de jardin EUROM TP. Nous vous conseillons de le litre entierement et scrupuleusement avant toute utilisation.

Les pompes de jardin EUROM TP sont des pompes centrifuges électriques, auto-aspirantes et munies d'un système à injecteur qui permet une aspiration jusqu'à 8 mètres de profondeur. Il vous suffit d'y brancher un clapet anti-retour.

Les pompes ont eté conçues pour une utilisation avec de l'eau propre d'une température maximale de 35^ . Évitez d'utiliser de l'eau souillée ou plus chaude et d'autres liquides.

Les pompes de jardin EUROM TP ont ete fabriques avec des materiaux de premiere qualite, soumis aux tests hydrauliques et electriques les plus exigeants et ont ete soigneusement controlés.

En suivant soigneusement les instructions et le tableau électrique décrits dans ce manuel, vous pourrez installer la pompe plus facilement. Si vous omettez de suivre ces instructions, vous risquez de provoquer une surcharge du moteur ou d'autres complications non souhaitables. Le fabricant et l'importateur ne seront enaucun cas responsables des conséquences d'une utilisation erronée, non judicieuse ou néligente de la pompe.

Caracteristiques techniques

Typ	TP800P	TP800R	TP1200R
Puisance	800 W	800 W	1200 W
Capacité maxi.	53 l/m	53 l/m	63 l/m
Hauteur d'amorçage maximale	40 m	40 m	48 m
Hauteur d'aspiration maximale	8 m	8 m	8 m
Raccordements	1" - 1"	1" - 1"	1" - 1"
Tension d'alimentation	230V-50 Hz	230V-50 Hz	230V-50 Hz
Récantient de la pompe	Matière plastique	Acier inox	Acier inox
Poids	6,7 kg	7,8 kg	8,5 kg

Installation

La pompe électrique doit être placee aussi pres que possible de la surface de I'eau pour assurer une hauteur d'aspiration minimale et réduire la perte de hauteur d'amorçage.

Si vous installez la pompe pour un usage permanent, il vous faudra la fixer à sa base en-percent des trous dans le support de la pompe.

La pompé doit être installée à un endroit sec de telle sorte qu'elle ne soit jamais immergee, quelles que soient les circonstances.

La non-observation des dispositions indiquées ci-dessus peut provoquer des dommages à la pompe et à toute l'installation!

Conduites de raccordements

Le tuyau d'aspiration doit être résistant à la sous-pression. Son extrémité doit être située au minimum 30 cm sous l'eau afin d'éviter la formation de petits tourbillons et l'inévitable aspiration d'air qui s'en suit.

Les raccordements et les connexions doivent être absolument étanches. Évitez au maximum les courbures et pliures des tuyaux! Faites en sorte que le tuyau d'aspiration soit place sur une pente de 2% au minimum.

Le tuyau d'évacuation doit avoir un diamètre égal ou supérieur à la sortie de pompe.

Raccordements électriques

Le système électrique doit être installé selon la réglementation en vigueur et doit être muni d'un disjoncteur de 30mA .

La prise électrique doit délivrer du courant de 230V - 50Hz.

Le cable électrique doit satisfaire aux normes CEE et etre du type H07 RN-F en conformite avec VDE0620.

Le moteur possède une protection thermique incorporeée.

La non-observation des dispositions indiquées ci-dessus peut provoquer des dommages à la pompe et à toute l'installation et présente un danger de chocs électriques ! Le fabricant et l'importateur ne seront pas tenus pour responsables en cas de non observation de ces dispositions !

Contrôles préalables au démarrage

Avant de mettre la pompe en marche pour la première fois, veuillez-vous assurer que:

le voltage et la fréquence de la source électrique correspondant aux specifications inscrites sur la plaque signalétique de la pompe de jardin,
√ l'axe de la pompe tourne rapidement et sans frottement,
le corps de la pompe a ete entierement rempli entierement d'eau ; pour cela, devissez la prise d'alimentation (au-dessus de l'arbre de la pompe) et replisssez la pompe.
✓ Vérifiez que le mode de rotation du moteur est comme indiqué sur le couvercle de la roue.

LA POMPE NE DOIT JAMAIS TOURNER À SEC!

La non-observation des dispositions indiquées ci-dessus peut provoquer des dommages à la pompe et à toute l'installation!

Démarrage

Ouvrez toutes les soupapes d'accès dans les conduites d'aspiration et d'évacuation. Branchez la prise, appuyez sur le "I" de l'interrupteur et attendez que l'aspiration soit complète. Si vous avez posé un clapet anti-retour, cela se fait immédiatement. Vérifiez que le moteur tourne dans le sens des aiguilles d'une montre en regardant par l'eelton situé à l'arrête du moteur. Pour éteindre, fermer l'interrupteur en appuyant sur "O", puis débrancher la prise de courant.

Si le moteur ne démarre pas ou ne fournit pas d'eau, veuillez consulter l'indicateur de panne dans ce manuel et suivez les instructions préconisées.

Entretien

La pompe de jardin EUROM n'exige aucun entretien spécifique. Néanmoins, nous vous conseillons de vider la pompe quand celle-ci n'a pas ete utilisee pendant un certain temps. En cas de non-utilisation de la pompe pendant une longue pereiode, il vous faudra la nettoyer et la stocker dans un endroit sec et bien ventilé.

Pendant les périodes froides (principalément si des gelées sont prévues), videz la pompe pour éviter les dégats causés par le gel.

Indicateur de panne

Type de panne :

Le moteur ne démarre pas: Cause et solution 1, 4 ou 6

La pompe n'aspire pas: Cause et solution 3, 5, 8, 9 ou 11

Le moteur tourne mais n'accumule pas de pression: Cause et solution 5, 7, 8, 9 ou 11

Apport d'eau insuffisant: Cause et solution 2, 3, 5, 7 et 12

Le moteur est en surchauffe: Cause et solution 4 ou 10

Le moteur démarre et s'arrête constamment: Cause et solution 1, 4 et 10

Cause et solution :

1. Pompe bloquée : débranchez et apportez-la au service d'entretien.
2. Clapet anti-retour bouché : nettoyez-le ou remplacez-le.
3. Le niveau d'eau est trop bas : contrôlez la hauteur d'aspiration.
4. Mauvaise tension d'alimentation : contrôle si la tension d'alimentation correspond à la tension exigée selon la plaque signalétique.
5. Le niveau d'eau a baisse trop fortement : faites en sorte que la hauteur d'aspiration soit correcte.
6. UnFuseleasauteoula securite thermiquearrêtelefonctionnementde la pompe :changezlefusebleouattendezque la securite thermiquesoit refroidie.
7. L'hélice est usée : apporter la pompe à votre service d'entretien.
8. Le clapet anti-retour est situé au-dessus du niveau d'eau : faites en sorte que le tuyau d'aspiration soit bien sous l'eau.
9. La pompe n'a pas eu suffisamment de temps pour aspirer : replisssez l'arbre de pompe avec de l'eau.
10. L'espace est mal ventilé : faites en sorte qu'il y ait une ventilation ou un refroidissement suffisant.
11. Il y a de l'air dans le système : fermez correctement les raccordements et les connexions.
12. L'injecteur est bouché : apportez la pompe à votre service d'entretien.

Élimination

Au sein de l'UE, ce symbole indique que ce produit ne peut etre élimine avec les déchets menagers habituels. D'anciens appareils contiennent des matériaux précieux recyclables, qui doivent etre reconditionnés pour ne pas nuire à l'environnement et à la santé humaine par une collecte incontrolée des déchets. Par conséquent, nous vous prions de déposer vos ancients appareils dans un point de collecte destiné à cet effet ou de vous adresser au fournisseur ou vous avez acheté l'appareil. Ce dernier veillera à ce qu'un maximum de pieces de l'appareil soient réutilisées.

CE-declaration

Voir page 34.
