Flow TP800P - Wasserpumpe Eurom - Kostenlose Bedienungsanleitung

Marke	Eurom
Modell	Flow TP800P
Produkttyp	Selbstansaugende Kreiselwasserpumpe
Leistung	800 W
Maximale Kapazität	53 l/min
Maximale Förderhöhe	40 m
Maximale Saughöhe	8 m
Anschlüsse	1" - 1"
Versorgungsspannung	230 V ~ 50 Hz
Thermoschutz	Integriert
Empfohlener Schutzschalter	30 mA Fehlerstromschutzschalter
Pumpengehäusematerial	Kunststoff
Gewicht	6,7 kg
Maximale Wassertemperatur	35 °C
Installation	Geschützt, in der Nähe der Wasserquelle, bei dauerhafter Nutzung befestigen
Wartung	Nach Gebrauch entleeren, reinigen und trocken lagern, vor Frost schützen
Sicherheit	Nie trocken laufen lassen; 30 mA Schutzschalter verwenden
Reparierbarkeit	Ersatzteile über den Kundendienst erhältlich (Laufrad, Ventil, Injektor)

Häufig gestellte Fragen - Flow TP800P Eurom

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie die Stromversorgung (230 V, 50 Hz), den Fehlerstromschutzschalter (30 mA) und ob die Pumpe blockiert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Warum saugt die Pumpe nicht an?

Mögliche Ursachen: zu niedriger Wasserstand, verstopftes Rückschlagventil oder oberhalb des Wassers, Luft im System. Füllen Sie die Pumpe zuerst mit Wasser und überprüfen Sie die Anschlüsse.

Wie füllt man die Pumpe richtig vor?

Schrauben Sie den Füllstopfen (über der Welle) ab, füllen Sie das Pumpengehäuse vollständig mit Wasser und schrauben Sie ihn wieder fest. Stellen Sie sicher, dass die Pumpe nie trocken läuft.

Die Pumpe läuft, liefert aber keinen Druck, warum?

Überprüfen Sie, ob das Rückschlagventil verstopft, das Laufrad abgenutzt ist und ob es Luftlecks in den Anschlüssen gibt. Die Vorfüllzeit kann auch unzureichend sein.

Wie schützt man die Pumpe im Winter?

Entleeren Sie die Pumpe und die Schläuche vollständig, um Frostschäden zu vermeiden. Lagern Sie sie an einem trockenen, gut belüfteten Ort.

Welche regelmäßige Wartung ist erforderlich?

Es ist keine spezielle Wartung erforderlich. Nach einer Nichtgebrauchszeit reinigen Sie die Pumpe und stellen Sie sicher, dass sie trocken ist, bevor Sie sie lagern.

Kann heißes Wasser verwendet werden?

Nein, die maximale Wassertemperatur beträgt 35 °C. Die Verwendung von heißerem Wasser oder anderen Flüssigkeiten würde die Pumpe beschädigen.

Wie installiere ich den Saugschlauch?

Verwenden Sie einen starren, unterdruckbeständigen Schlauch. Sein Ende muss mindestens 30 cm unter Wasser getaucht sein. Vermeiden Sie Knicke und verlegen Sie den Schlauch mit einem Gefälle von mindestens 2%.

Was tun, wenn der Motor überhitzt?

Überprüfen Sie die Versorgungsspannung, sorgen Sie für ausreichende Belüftung um den Motor. Der integrierte Thermoschutz kann den Motor abschalten; warten Sie, bis er abgekühlt ist, bevor Sie ihn neu starten.

Wie entsorge ich die Pumpe am Ende ihrer Lebensdauer?

Entsorgen Sie sie nicht im Hausmüll. Geben Sie sie an einer Sammelstelle für Elektrogeräte ab oder geben Sie sie zum Recycling an den Händler zurück.

BEDIENUNGSANLEITUNG Flow TP800P Eurom

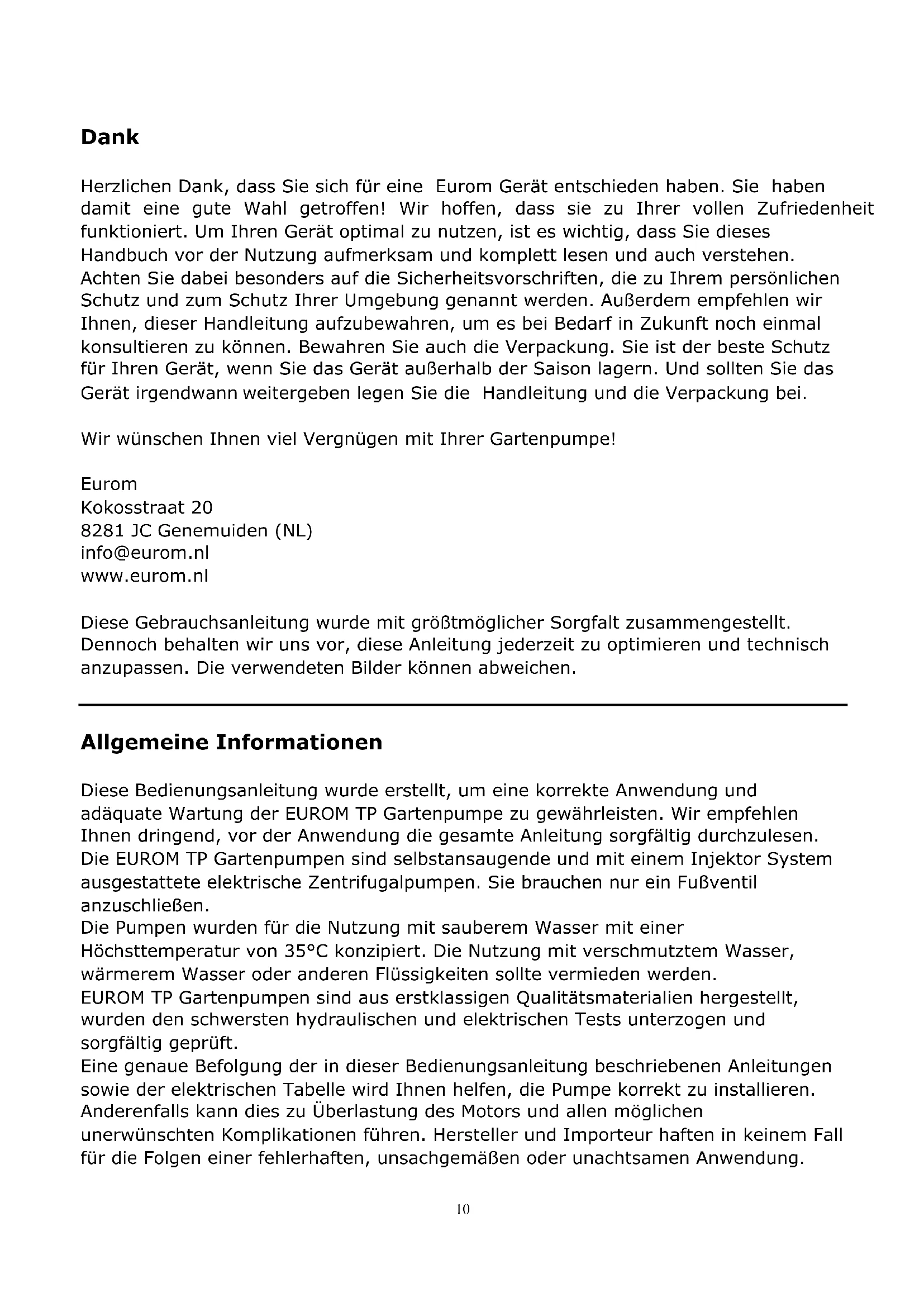

Bedienungsanleitung (DE) (Seite 10)

Herzlichen Dank, dass Sie sich für eine Eurom Gerät entschieden haben. Sie haben damit eine gute Wahl getroffen! Wir hoffen, dass sie zu Ihrer vollen Zufriedenheit fungkitioniert. Um ihren Gerät optimal zu nutzen, ist es wichtig, dass Sie theses Handbuch vor der Nutzung aufmerksam und komplett lessen und auch verstehen. Achten Sie bereits besonders auf die Sicherheitsvorschriften, die zu ihrem persönlichen Schutz und zum Schutz Ihrer Umgebung genannot werden. Außendem empfehlen wir Ihnen, dieser Handleitung aufzubewahren, um es bei Bedarf in Zukunft noch einmal konsultieren zu konnen. Bewahren Sie auch die Verpackung. Sie ist der Beste Schutz für ihren Gerät, wenn Sie das Gerät außerhalb der Saison lagern. Und sollen den Sie das Gerät irgendwann weitergeben legen Sie die Handleitung und die Verpackung bei.

Wir wünschen Ihnen viel Vergnügen mit ihrer Gartenpumpe!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

These Gebrauchsanleitung wurde mit großmöglicher Sorgfalt zusammengestellt. Dennoch behalten wir uns vor, diese Anleitung jederzeit zu optimieren und technisch anzupassen. Die verwendeten Bilder können abweichen.

Allgemeine Informationen

These Bedienungsanleitung wurde erstellt, um eine korrekte Anwendung und adequate Wartung der EUROM TP Gartenpumpe zu gewährleisten. Wir empfehlen Ohnen dringend, vor der Anwendung die gesamte Anleitung sorgfältig durchzULEsen.

Die EUROM TP Gartenpumpen sind selbstansaugende und mit einem Injektor System ausgestattete elektrische Zentrifugalpumpen. Sie brauchen nur ein Fußventil anzuschlieben.

Die Pumpen wurden fur dieutzung mit sauberem Wasser mit einer

Höchsttemperatur von 35^ konzipiert. Dieutzung mitverschmutzem Wasser, warmerem Wasser oder anderen Flüssigkeiten sollte vermieden werden.

EUROM TP Gartenpumpen sind aus erstklassigen Qualitätsmaterialien hergestellt, wurden den schwersten hydraulischen und elektrischen Tests unterzogen und sorgfältig geprüft.

Eine genaue Befolgung der in dieser Bedienungsanleitung beschriebenen Anleitungen sowie der elektrischen Tabelle wird Ihnen halten, die Pumpe korrekt zu installieren. Anderenfalls kann dies zu Überlastung des Motors und allen möglichen unerwünschten Komplikationen führen. Hersteller und Importeur haften in keinem Fall für die Folgen einer fehlerhaften, unsachgemäßen oder unachtsamen Anwendung.

Technische Daten

Typ	TP800P	TP800R	TP1200R
Leistung	800 W	800 W	1200 W
Max. Kapazität	53 l/m	53 l/m	63 l/m
Förderhöhe max.	40 m	40 m	48 m
Ansaughöhe max.	8 m	8 m	8 m
Anschlüsse	1" - 1"	1" - 1"	1" - 1"
Anschlussspannung	230V-50 Hz	230V-50 Hz	230V-50 Hz
Pumpengehäuse	Kunststoff	Edelstahl	Edelstahl
Gewicht	6,7 kg	7,8 kg	8,5 kg

Installation

Die Elektropumpe muss möglichst nahe an der Wasseroberfläche aufgestellt werden, um eine minimale Ansaughöhe zu realisieren und damit einen Verlust der Forderhöhe zu reduzieren.

Wenn Sie die Pumpe permanent installieren, müssen Sie diese anhand der LÖcher im Sockel der Pumpe auf dem Untergrund befestigen.

Die Pumpe muss an einer trockenen Stell installiert werden und darüber so, dass sie unter keinen Umständen unter Wasser stehen kann.

Die Nichtbeachtung der oben erwähnten Vorschriften kann zu Schäden an der Pumpe und der gesamten Installation führen!

Schlauchanschlüsse

Die Ansaugstange muss Unterdruck hantieren konnen. Das Ende muss mindestens 30 cm unter Wasser gehalten werden, um der Wirbelbildung und dem unvermeidlich damit verbundenen Ansaugen von Luft vorzubeugen.

Anschlüsse und Verbindungen müssen absolut wasserdicht sein. Die Anzahl der Kurven und Krümmungen in den Schläuchen auf ein Minimum begrenzen! Sorgen Sie jedoch dazu, dass die Neigung der Ansaugstange mindestens 2% beträgt.

Der Durchmesser des Abflussschlauches muss dem des Pumpenausgangs gleich bzw. groß sein.

Elektrische Anschlüsse

Die elektrische Installation muss gemäß den geltenden Vorschriften installiert und mit einem Fehlerstromschutzschalter von 30 mA ausgestattet sein.

Die verwendete Steckdose muss 230V - 50Hz abgeben.

Das Stromkabel muss den EEC-Normen entsprechen und in Übereinstimmung mit VDE0620 vom Typ H07 RN-F sein.

Der Motor besitzt eine eingebaute Wärmeschutzvorrichtung.

Die Nichtbeachtung der oben erwähnten Vorschriften kann zu Schäden an der Pumpe und der gesamten Installation führen und es entsteht Stromschlaggefahr. Hersteller und Importeur haften nicht dazu!

Kontrollen vor der Inbetriebnahme

Bevor Sie die Pumpe zum ersten Mal in Betriebnehmen, müssen Sie sicherstellen, dass:

✓ Spannung und Frequenz der Stromquelle mit den Spezifikationen auf dem Typenschild der Gartenpumpe übereinstimmen.
Sich die Achse der Pumpe leicht und ungehindert dreht.
Das Pumpengehause vollständig mit Wasser gefüllt ist; drehen Sie zu dieser Zweck den betreffende Netzstecker oben an der Pumpe auf.
Überprüfen Sie die Drehrichtigung des Motors so, wie es auf der Lüfter Abdeckung angezeigt wird.

DIE PUMPE DARF NIEMALS TROCKEN LAUFEN!

Die Nichtbeachtung der oben erwähnten Vorschriften kann zu Schäden an der Pumpe und der gesamten Installation führen!

Starten

Alle Durchgangsventile in den Ansaug- und Abflussleitungen offen.

Den Stecker in die Steckdose stecken, den Schalter auf ,EIN' schalten (I eindrücken) und warten, bis das Ansaugen abgeschlossen ist. Wenn ein Fußventil angebracht wurde, erfolgt dies sofort.

Überprüfen, ob sich der Motor im Uhrzeigersinn dreht; das{lsst sich durch das Guckloch hinten auf dem Motor beobachten. Wenn Sie das Gerät ganz ausschalten möchten, stellen Sie zunachst den Hauptschalter auf „AUS" (O eindrücken) und unterbrechen Sie anschließend die Stromzufuhr.

Wenn der Motor nicht anländst oder kein Wasser liefert, schlagen Sie in der Störungstabelle weiterAPHen in dieser Anleitung nach und treffen die dort empfohlene Maßnahme.

Wartung

Die Elektropumpe bedarf keiner besonderen Wartung. Dennoch empfehlen wir Ihnen, die Pumpe leerlaufen zu laßen, wenn sie für längerere Zeit nicht genutzt wird. Wenn die Pumpe über einen besonderss langen Zeitraum nicht genutzt wird, muss sie gereinigt und an einem trockenen, gut belufteten Ort gelagert werden.

In kalten Jahreszeiten (insbesondere wenn mit Frost zu rechnen ist), die Pumpe leerlaufen setzen, um dem Einfrieren vorzubeugen.

Störungstabelle

Störung:

Der Motor lassst nicht an: Ursache und Behebung 1,4 oder 6

Die Pumpe saugt kein Wasser an: Ursache und Behebung 3, 5, 8, 9 oder 11

Der Motor lauft, baut aber keinen Druck auf: Ursache und Behebung 5, 7, 8, 9 oder 11

Unzureichender Wasserertrag: Ursache und Behebung 2, 3, 5, 7 und 12

Der Motor überhitzt sich: Ursache und Behebung 4 oder 10

Der Motor startet und stoppt immer automatisch: Ursache und Behebung 1, 4 und 10

Ursache und Behebung:

1. Die Pumpe ist blockiert; ausschalten und zum Servicedienst bringen.
2. Das Fußventil ist verstopf; reinigen oder auswechseln.
3. Das Wasserniveau ist zu niedrig; die Ansaughöhe überprüfen.
4. Falsche Anschlusspannung; überprüfen, ob die Netzspannung mit der gemäß dem Typenschild erforderlichen Spannung übereinstimmt.
5. Das Wasserniveau ist auf einen zu niedrigen Stand abgesunden; sorgen Sie wieder für die richtige Ansaughöhe.
6. Die Sicherung ist durchgebrannt oder die Wärmeschutzvorrichtung schaltet die Pumpe aus; die Sicherung auswechseln oder die Wärmeschutzvorrichtung abkühlen setzen.
7. Der Lüfter ist verschlissen; die Pumpe zum Servicedienst bringen.
8. Das Fußventil liegt über dem Wasserniveau; dafür sorgen, dass der Ansaugschlauch richtig unter Wasser liegt.
9. Die Pumpe hatte nicht genug Zeit zum Ansaugen; Das Pumpengehause mit Wasser füssen.
10. Der Raum ist schlecht beluftet; für ausreichende Beluftung und/oder Kuhlungsorgen.
11. Luft im System; Anschlüsse und Verbindungen ordentlich abdichten.
12. Der Injektor ist verstopf; die Pumpe zum Servicedienst bringen.

Entsorgung

Innerhalb der EU weist these Symbol darauf auf hin, dass these Products nicht mit dem gewöhnlichen Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle Stoffe, die verwertet werden können und müssen, um die Umwelt und die Gesundheit der Menschen nicht durch eine unkontrollierte Müllsammlung zu schädigen. Bringen Sie Altgeräte dazu zu einer davon vorgesehenen Deponie oder wenden Sie sich an das Geschäft, wo Sie das Gerät gekauft haben. Diese können dazu sorgen, dass möglichst viele Teile des Geräts wiederverwendet werden.

CE-Deklaration

SeheSeite34.
