Flow TP800P - Vannpumpe Eurom - Gratis bruksanvisning og manual

BRUKSANVISNING Flow TP800P Eurom

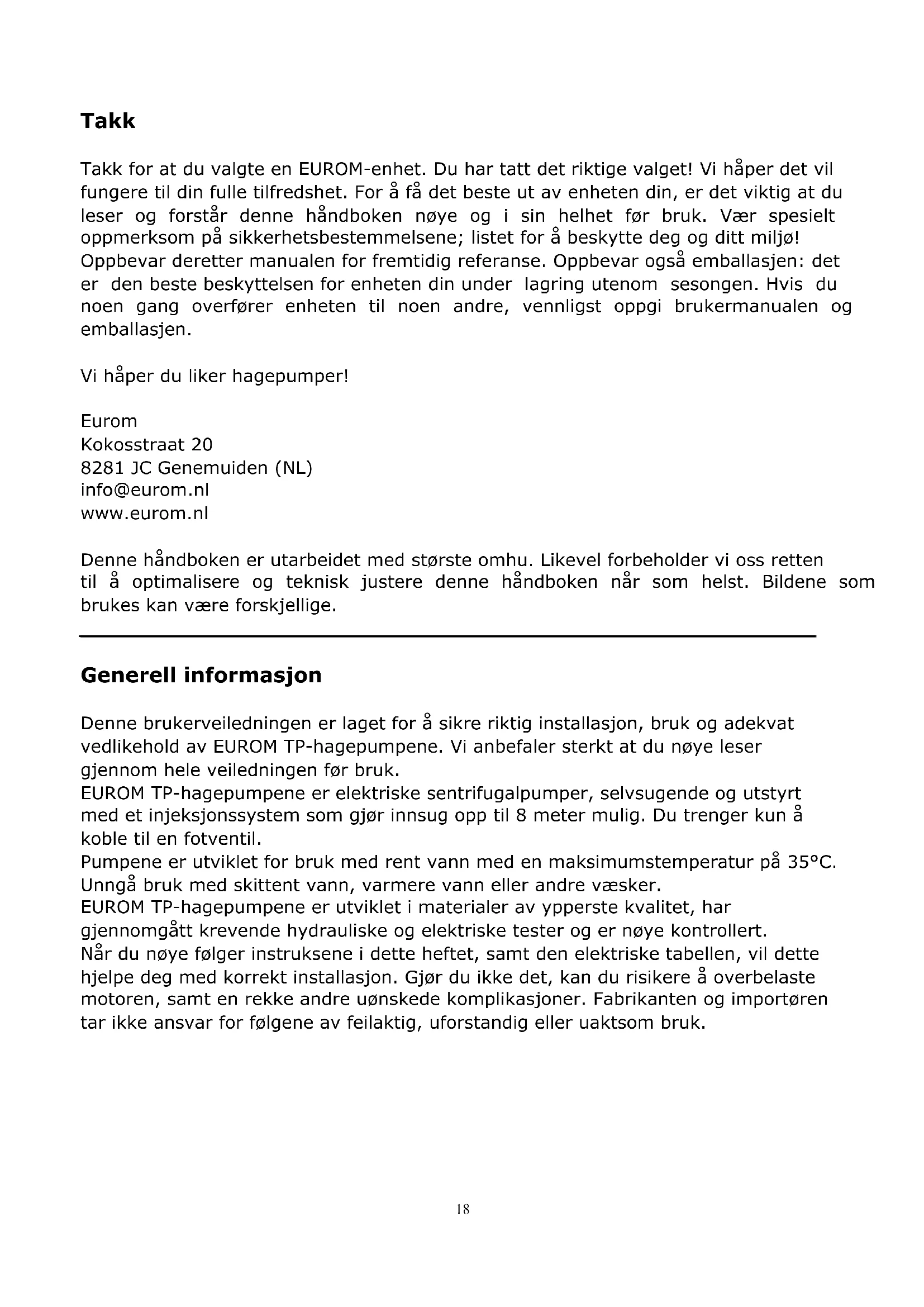

Takk for at du valgte en EUROM-enhet. Du har tatt det riktige valget! Vi haper det vil fungere til din fulle tilfredshet. For Å få det beste ut av encheten din, er det viktig at du leser og forstår这部分 handboken nøye og i sin helhet før bruk. Vær spesielt oppmerksom på sikkerhetsbestemmelsene; listet for Å beskytte deg og ditt miljø! Oppbevar deretter manualen for fremtidig referanse. Oppbevar øgsæ emballasjen: det er den Beste beskyttelsen for encheten din under lagring utenom sesongen. Hvis du noen gang overfører encheten til noen andre, vennligst oppgiBrukermanualen og emballasjen.

Generell informasjon

Denne brukerveiledningen er laget for Å sikre riktig installationsjon,Bruk og adekvat vedlikehold av EUROM TP-hagepumpene. Vi anbefaler sterkt at du nøye leser gjennom hele veiledningen førBruk.

EUROM TP-hagepumpene er elektriske sentrifugalpumper, selvugende og utstyrt med et injeksjonssystem som gjør innsug opp til 8 meter mulig. Du trenger kun Å koble til en fotventil.

Pumpene er utviklet for bruk med rent vann med en maksimumstemperatur på 35^ . Unngå bruk med skittent vann, varmere vann eller andre væsker.

EUROM TP-hagepumpene er utviklet i materialer av ypperste kvalitet, har gjennomgatt krevende hydrauliske og elektriske tester og er nøye kontrollert.

Nár du nøye fólger instruksene i dette heftet, samt den elektriske tabellen, vil dette hjelpe deg med korrekt installasjon. Gjør du ikke det, kan du risikere Å overbelaste motoren, samt enrekke andre uønskede komplikasjoner. Fabrikanten og importørentar ikke ansvar for fjalgene av feilaktig, uforstandig eller uaktsom bruk.

Tekniske opplysninger

Type	TP800P	TP800R	TP1200R
Kraft	800W	800W	1200W
Maks. kapasitet	53 l/m	53 l/m	63 l/m
Maks. leveringshøyde	40m	40m	48m
Maks. innsugingshøyde	8m	8m	8m
Koblinger	1" - 1"	1" - 1"	1" - 1"
Nettspenning	230V-50Hz	230V-50Hz	230V-50Hz
Pumpehus	plast	RVS	RVS
Vekt	6,7 kg	7,8 kg	8,5 kg

Installasjon

Elektropumpen må plasseres sá nært vannoverflaten sá mulig, for Å oppnå minimal innsugingshýde, og dermed minst mulig tap av leveringshýde.

Hvis du installerer pumpen permanent, ma du feste den til underlaget ved hjelp av hullene i pumpebunnen.

Pumpen ma installeres pa et tort sted, sik at den under ingen omstendighetkommen under vann.

Hvis du ikke tar hensyn til instruksjonene ovenfor, kan det före til at pumpen eller hele installationsjonen blir skadet!

Slangekoblinger

Innsugsslangen ma vare bestandig mot undertrykk. Enden av slangen ma vare minimalt 30 cm under vann, for a hindre at det danner seg bobler og med det uunngælig inntak av luft.

Koblinger og forbindelser må vare helt vanntettet. Begrens antall kurver og bøyer pää slangene til et minimum! Sorg før at innsugsslangen heller minimum 2%.

Utlpsslangen ma ha en diameter tilsvarende ell stre enn pumpeutlopet.

Elektriske tilkoblinger

Den elektriske installasjonen må vår utført i trad med gjeldende forskritter, og utstyrt med en jordfeilbryter på 30 mA.

Stikkontakten mä gi 230V - 50Hz strøm.

Strömkabelen må vår i overensstemmelse med europeiske normer, og av type H07 RN-F, i overenstemmelse med VDE0620.

Motoren harinnebygget beskyttelse mot overoppheting.

Dersom forskriftene nevnt over/DDke overholds, kan dette fore til skade pa pumpen ell hele installasjonen, og det kan medfore en fare for elektriske stot. Fabrikanten og importoren tar intet ansvar for dette!

Kontroll før oppstart

✓ strømkildens spenning og frekvens stemmer overens med spesifikasjonene på hagepumpens typeplate.
at pumpens akse dreierlett og uhindret
at pumpekroppen er fylt med vann; for à gjore dette ma du skru pa den aktuelle matingsbryteren overst pa pumpen.
✓ Pumpehuset er fullstendig fylt med vann; For Å gjore dette, ma du slå på stopselet på toppen av pumpen.
✓ Kontroller at motorens rotasjonsretning er som angitt pa viftedekselet.

PUMPEN MÅ IKKE LØPE TØRR!

Dersom du ikke tar hensyn til instruksene over kan dette.fore til at pumpen eller hele installasjonen tar skade!

Start

Apne opp alle gjennomlopsventilene i innsugs- og utlpsslangene.

Sett stopselet i stikkontakten, sett bryteren til 'På' (holdinne I) og vent til innsugingen er fullfør. Dersom en fotventil er satt på skjer dette umiddelbart.

Kontroller at motoren dreier med klokken, det kan du gjore gjennom kukkehullet bakerst motoren. For a skru av setter du forst bryteren til AV' (holdinne O), focr du tar stopselet ut av stikkontakten.

problemlösningsguiden senere i dette heftet, og utfør forslagene der.

Vedlikehold

Elektropumpen krever ikke sørskilt vedlikehold. Likevel anbefaler vi deg Å la pumpen lope seg tom när den ikke skal brukes over lenghte tid. Dersom pumpen ikke skal brukes over en lenghteperiode mä den rengjores og oppbevares pæ et tørsted med god lufting.

I kalde perioder (spesielt nár det forventes frost), ma du la pumpen lope seg tom for à unngà at den fryser.

Probleløsningsguide

Problem:

Motoren går, men trykk bygges ikke opp: Årsak og løsning 5, 7, 8, 9 eller 11

Utilstrekkelig vannmengde kommt ut: Arsak og Iøsning 2, 3, 5, 7 og 12

Motoren overopphetes: Arsak og Iosning 4 erler 10

Motoren starter og stopper hele tiden av seg selv: Årsak og Iøsning 1, 4 eller 10

Årsak og lösning:

1. Pumpen er blokkert; skru den av og ta den med til service.
2. Fotventilen er tett; rengjør eller skift den ut.
3. Vannivaet er for lavt; kontroller innsugingshoyden.
4. Feil strømspenning; kontROLLER at nettspenningen stemmer overens med kravene på typeplaten.
5. Vannivaet har blitt for lavt; sorg igjen for riktig innsugingshoyde.
6. Sikringen har røket eller overopppetingsvernet har slätt pumpen av; bytt sikring eller gi overopppetingsvernet tid til Å kjøle seg ned.
7. Pumpehjulet er slutt; ta med pumpen til service.
8. Fotventilen ligger over vannivæt; sorg for at innsugsslangen ligger godt under vann.
9. Pumpen har ikke hatt nok tid til á suge inn; fyll pumpehuset med vann.
10. Rommet er dargerig ventiliert; Sorg for tilstrekkelig ventilering og/eller kjoling.
11. Luft i systemet; tett koblinger og forbindelser godt til.
12. Injektoren har stanset; ta pumpen til service.

Fjerning

I EU betyr dette symbol at dette produitet ikke har blitt bortførmt med vanlig husholdningsavfall. Afghanere har vært i stand til Åskape verdifulle materialer som har blitt brukt tidligere, men har ikke blitt skadet av orgasme skader på døren. Ta avhendte utstyr derfor til en tilordnet innsamlingspunkt eller vend deg til den bedrift hvor du steker på stekeovnen. Han kan ha blitt ansatt for da det er mulig deler av encheten

CE-erklæring

Se side 34.

Tacka

Utloppsslangen maste ha en diameter som ar storre an erer like med pumputgangens.

Elansluttingar

Takk for at du valgte en EUROM-enhet. Du har tatt det riktige valget! Vi haper det vil fungere til din fulle tilfredshet. For Å få det beste ut av encheten din, er det viktig at du leser og forstår这几个 handboken nøye og i sin helhet før bruk. Vær spesielt oppmerksom på sikkerhetsbestemmelsene; listet for Å beskytte deg og ditt miljø! Oppbevar deretter manualen for fremtidig referanse. Oppbevar øgsæ emballasjen: det er den Beste beskyttelsen for encheten din under lagring utenom sesongen. Hvis du noen gang overfører encheten til noen andre, vennligst oppgiBrukermanualen og emballasjen.

Vi haper du liker havepumper!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Denne handboken er utarbeidet med største omhu. Likevel forbeholder vi oss retten til a optimalisere og tekisk justere delle handboken纳税 som helst. Bildene som brakes kan vare forskjellige.

Manglende overholdelse af ovenstaende forhold kan beskadige pumpen og hele systemet!

Slangeforbindelser

Manglende overholdelse af ovenstaende forhold kan beskadige pumpen og hele systemet!

Starter

Abn alle stronningsventiler i suge- og trykledningerne.

Motoren starter og stopper automatisk: Årsag og Iøsning 1, 4 og 10

Årsag og løsning:

I EU betyr dette symbol at dette produitet ikke har blitt bortført med vanlig husholdningsavfall. Afghanere har vært i stand til ø skape verdifulle materialer som har blitt brukt tidigere, men har ikke blitt skadet av orgasme skader pø døren. Ta avhendte utstyr derfor til en tilordnet innsamlingspunkt eller vend deg til den bedrift hvor du steker pø stekeovnen. Han kan ha blitt ansatt for da det er mulig deler av encheten

CE-erklæring

Se side 34.

Kiitos
