Flow TP800P - Waterpomp Eurom - Gratis gebruiksaanwijzing en handleiding

Merk	Eurom
Model	Flow TP800P
Producttype	Zelfaanzuigende centrifugaalwaterpomp
Vermogen	800 W
Maximale capaciteit	53 l/min
Maximale opvoerhoogte	40 m
Maximale zuighoogte	8 m
Aansluitingen	1" - 1"
Voedingsspanning	230 V ~ 50 Hz
Thermische beveiliging	Ingebouwd
Aanbevolen differentieelschakelaar	30 mA differentieel
Materiaal pomphuis	Kunststof
Gewicht	6,7 kg
Maximale watertemperatuur	35 °C
Installatie	Beschut, dicht bij de waterbron, bevestig bij permanent gebruik
Onderhoud	Ledigen na gebruik, reinigen en droog opslaan, beschermen tegen vorst
Veiligheid	Nooit droog laten draaien; gebruik een differentieelschakelaar van 30 mA
Repareerbaarheid	Reserveonderdelen beschikbaar via after-sales service (waaier, klep, injector)

Veelgestelde vragen - Flow TP800P Eurom

Wat te doen als de pomp niet start?

Controleer de elektrische voeding (230 V, 50 Hz), de differentieelschakelaar (30 mA) en of de pomp niet geblokkeerd is. Als het probleem aanhoudt, neem dan contact op met de onderhoudsdienst.

Waarom zuigt de pomp niet aan?

Mogelijke oorzaken: te laag waterniveau, terugslagklep verstopt of boven het water, lucht in het systeem. Vul eerst de pomp met water en controleer de aansluitingen.

Hoe de pomp correct aanzuigen?

Draai de vuldop los (boven de as), vul het pomphuis volledig met water en draai de dop weer vast. Zorg ervoor dat de pomp nooit droog draait.

De pomp draait maar geeft geen druk, waarom?

Controleer of de terugslagklep niet verstopt is, of de waaier niet versleten is en of er geen luchtlekken zijn bij de aansluitingen. De aanzuigtijd kan ook te kort zijn.

Hoe de pomp in de winter beschermen?

Laat de pomp en slangen volledig leeglopen om vorstschade te voorkomen. Bewaar de pomp op een droge, goed geventileerde plaats.

Welk regelmatig onderhoud is nodig?

Er is geen specifiek onderhoud vereist. Na een periode van niet-gebruik, reinig de pomp en zorg ervoor dat deze droog is voordat u hem opbergt.

Kan men heet water gebruiken?

Nee, de maximale watertemperatuur is 35 °C. Het gebruik van warmer water of andere vloeistoffen beschadigt de pomp.

Hoe de aanzuigslang installeren?

Gebruik een stevige, vacuümbestendige slang. Het uiteinde moet minimaal 30 cm onder water worden gedompeld. Vermijd knikken en leg de slang met een helling van minimaal 2%.

Wat te doen als de motor oververhit raakt?

Controleer de voedingsspanning, zorg voor voldoende ventilatie rond de motor. De ingebouwde thermische beveiliging kan de motor uitschakelen; wacht tot hij is afgekoeld voordat u opnieuw start.

Hoe de pomp aan het einde van de levensduur afvoeren?

Gooi het niet bij het huisafval. Lever het in bij een inzamelpunt voor elektrische apparaten of retourneer het aan de verkoper voor recycling.

GEBRUIKSAANWIJZING Flow TP800P Eurom

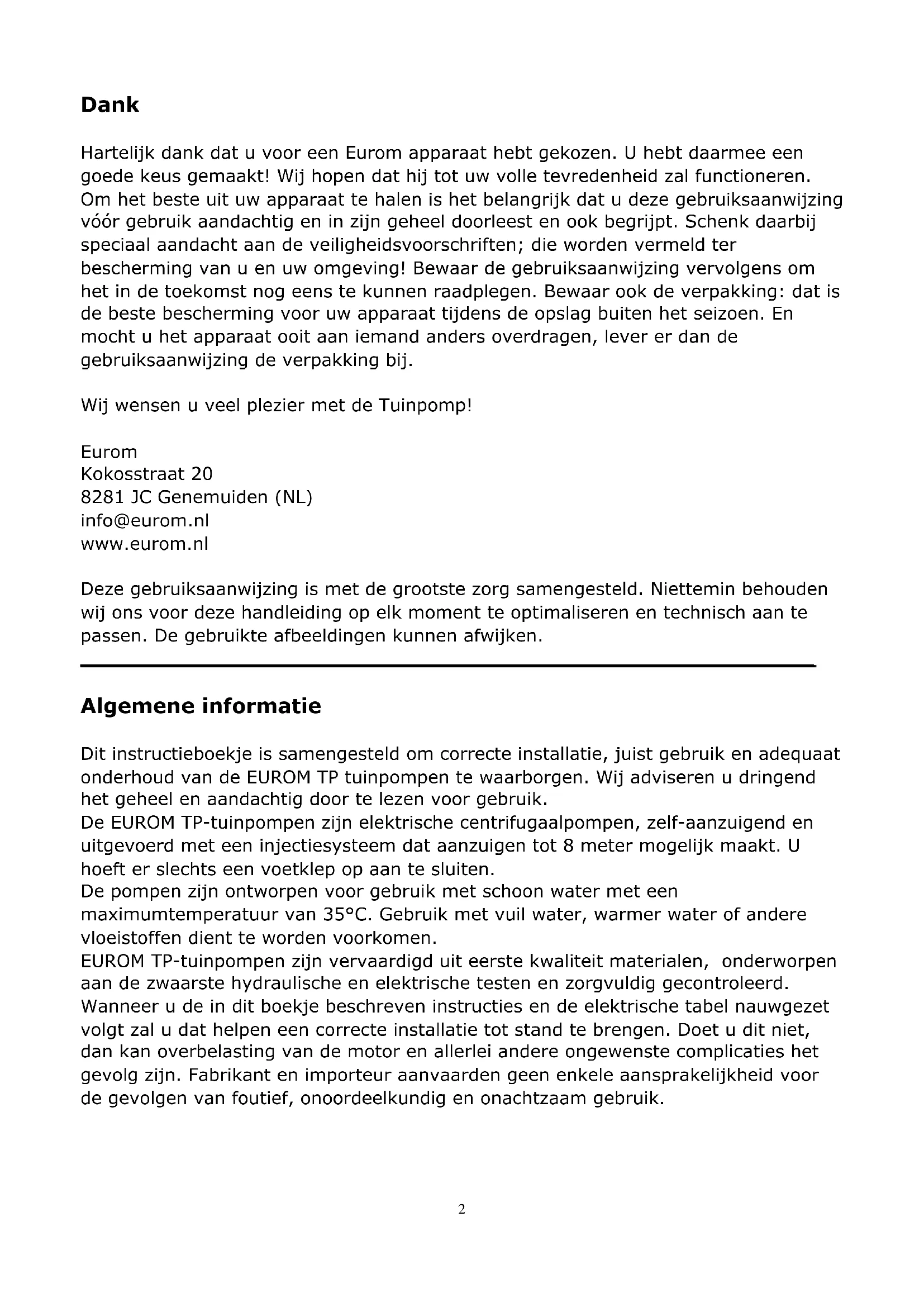

Gebruiksaanwijzing (NE) (pag. 2)

Hartelijk dank dat u voor een Eurom apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zar functioneren. Om het Beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing voor gebruik aandachtig en in+zijn geheel doorleest en ook begrijpt. Schenk waar bij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving! Bewaar de gebruiksaanwijzing verrolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaatijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing de verpakking bij.

Wij wensen u veel plezier met de Tuinpomp!

Eurom
Kokosstraat 20
8281 JC Genemuiden (NL)
[e-mail]
www.eurom.nl

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons voor deze handleiding op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldenen können afwijken.

Algemene informatie

Dit instructieboekje is samengesteld om correcte installmentie, juist gebruik en adequaat onderhoud van de EUROM TP tuinpompen te waarborgen. Wij adviseren u dringend het geheel en aandachtig door te lezen voor gebruik.

De EUROM TP-tuinpompen zijn elektrische centrifugaalpompen, zich-aanzuigend en uitgevoerd met een injectiesystem dat aanzuigen tot 8 meter möglichk maakt. U hoeft er slechts een voetklep op aan te sluiten.

De pompen zijn ontworpen voor gebruik met schoon water met een maximumtemperatuur van 35^ . Gebruik met vuil water, warmer water of andere vloeistoffen dient te worden voorkomen.

EUROM TP-tuinpompen zijn vervaardigd uit eerste kwaliteit materialen, onderworpen aan de zwaarde hydraulische en elektrische testen en zorgvuldig gecontroleerd.

Wanner u de in dit boekje beschreiben instructies en de elektrische tabel nauwgezet volgt zal u dat helpen een correcte installmentie tot stand te brengen. Doet u dit Niet, dan kan overbelasting van de motor en allerlei andere ongewenste complicaties het gevolg zijn. Fabrikant en importeur aanvaarden geen enkele aansprakelijkheid voor de gevolgen van fouitief, onoordeelkundig en onachtzaam gebruik.

Technische gegevens

Type	TP800P	TP800R	TP1200R
Vermogen	800W	800W	1200W
Capaciteit max.	53 l/m	53 l/m	63 l/m
Opvoerhoogte max.	40m	40m	48m
Aanzuighoogte max	8m	8m	8m
Aansluitingen	1" - 1"	1" - 1"	1" - 1"
Aansluitspanning	230V-50Hz	230V-50Hz	230V-50Hz
Pomphuis	kunststof	RVS	RVS
Gewicht	6,7 kg	7,8 kg	8,5 kg

Installatie

De elektropomp dient zoicht möglichk bij het wateroppervlak te worden geplaatst om een minimale aanzuighoogte te realiseren en zo het verlies van opvoerhoogte te reduceren.

Wanner u de pomp permanent installeert, dient u hem op de ondergrond vast te zetten middels de gaten in de pompsteun.

De pomp moet op een droge plaats worden geinstalleerd, zodanig dat hij onder geen omstandigheid onder water kommt te staan.

Het Niet in acheit nemen van de bovenvermelde voorschriften kan schade aan de pomp en de hele installmentatie tot gevolg hebben!

Slangaansluitingen

De aanzuigslang moet bestand zijn gegen onderduk. Het uiteinde dient minimaal 30 cm. onder water te worden gehonden om de vorming van draaikolkjes met de waar bij onvermijdelijke luchtaanzuing te voorkomen.

Aansluitingen en verbindingen dienen absolut waterdicht te zich. Houd het+aantal bochten en krommingen in de slangen zo Klein möglich! Zorg er wel voor dat de helling van de aanzuigslang minimaal 2% bedraagt.

De afvoerslang要去en diameter hebben die gelijk is aan, of groter is dan de pompuitgang.

Elektrische aansluitingen

De elektrische installmentie dient volgens de geldende voorschriften geinstalleerd te zich en te zich voorzien van een aardlekschakelaar van 30mA

Het gebruikte stopcontact dient 230V - 50Hz af te gehen.

De stroomkabel要去 voldoen aan de EEC-normen en van het type H07 RN-F in overeenstemming met VDE0620�n.

De motor heeft een ingebouwde thermische beveiliging.

Het Niet in acht nemen van de bovenvermelde voorschriften kan schade aan de pomp en de hele installmentie tot gevolg hebben en levert gevaar voor elektrische schokken op. Fabrikant en importeur aanvaarden waar geen aansprakelijkheid voor!

Controles voor het opstarten

Voordat u de pomp voor de eerste keer opstart dient u zich ervan te overtuigen dat:

voltage en frequentie van de stroombron overeenkomen met de specificaties op het typeplaatje van de tuinpomp
√ de as van de pomp vlot en vrij draait
het pomplicham volledig is bevuld met water; schroef daartoe de desbeteffende voedingsplug bovenop de pomp open.
✓ controller of de draaiwijze van de motor is zoals op het waaierdeksel aangegeven.

DE POMP MAG NOOIT DROOG LOPEN!

Het Niet in acht nemen van de bovenvermelde voorschriften kan schade aan de pomp en de hele installmentie tot gevolg hebben!

Starten

Open alle doorgangskleppen in aanzuig- en afvoerleidingen.

Steek de stekker in het stopcontact,zet de schakelaar op AAN'(I ingedrukt) en wacht tot het aanzuigen is voltooid. Als een voetklep is aangebracht gebeurt dat onmiddelijk.

Controller of de draaiwijze van de motor met de klok mee is; dat kan door het kijkgat weiter op motor. Om uit te schakelen zet u eerst de schakelaar op UIT

(O ingedrukt) en neemt u cervolgens de stekker uit het stopcontact.

Als de motor Niet start of geen water levert, raadpleeg dan de storingwijzer verderop in dit boekje en voer de waar geadviseerde acties UIT.

Onderhoud

De elektropomp vraagt geen special onderhoud. Desalniettemin adviseren wij u de pomp leeg te lately lopen wonneer de pomp langerearend nicht worden gebruikt. Als de pomp een=echt langeperiode niet zal worden gebruikt moet hij worden schoongemaaakt en opgeborgen op een droge, goed geventileerde plaats.

Laat in koude periodes (zeker wanner er vorst worden verwacht) de pomp leeglopen om bevriezen te voorkomen.

Storing wijzer

Storing:

De motor start nicht: Oorzaak en oplossing 1,4 of 6

De pomp zuigt nicht aan: Oorzaak en oplossing 3, 5, 8, 9 of 11

De motor draait maar bouwt geen druk op: Oorzaak en oplossing 5, 7, 8, 9 of 11

Onvoldoende wateropbrengst: Oorzaak en oplossing 2, 3, 5, 7 en 12

De motor raakt oververhit: Oorzaak en oplossing 4 of 10

De motor start en stoot steeds automatisch: Oorzaak en oplossing 1, 4 en 10

Oorzaak en oplossing:

1. Pomp geblokkeerd; uitschakelen enaar servicedienst brengen.

2. Voetklep zit verstopt; schoonmaken of verrangen.

3. Waterniveau ist te laag; controller de aanzuighoogte.

4. Onjuiste aansluitspanning; controller of de netspanning overeenkomt met de volgens het typeplaatje gemvaagde spanning.
5. Het waterniveau is te laag gezakt; zorg waar voor de juiste aanzuighoogte.
6. Zekering doorgebrand of thermische beveiliging schakelt de pompuit; Vervang de zekering of geef de thermische beveiliging de tijd om af te koelen.
7. Waaier is versleten; breng de pomp waar uw servicedienst
8. Voetklep ligt boven het waterniveau; zorg dat de aanzuigslang goed onder water ligt.
9. Pomp—heeft nicht voldoendeijd gezahd om aan te zuigen; Vul het pomphuis met water.
10. Ruimte is slecht geventileerd; Zorg voor voldoende ventilatie en/of koeling.
11. Lucht in het systeme; dicht aansluitingen en verbindingen goed af.
12. Injecteur zit verstopt; breng de pompaar uw servicedienst.

Verwijdering

Binnen de EU betekent dit symbol dat dit product nicht met het normale huishoudelijk afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en要去en worden, om het milieu en de gezondheid Niet te schaden door ontereguleerde afvalinzameling. Breng afgedankte apparatuur waarom maar een waarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij+kunnen er voor zorgen dat zoveel möglich onderdelen van het apparaat hergebruikt worden.

CE-verklaring

Zie pagina 34.
