GEBRUIKSAANWIJZING Flow TP800R Eurom

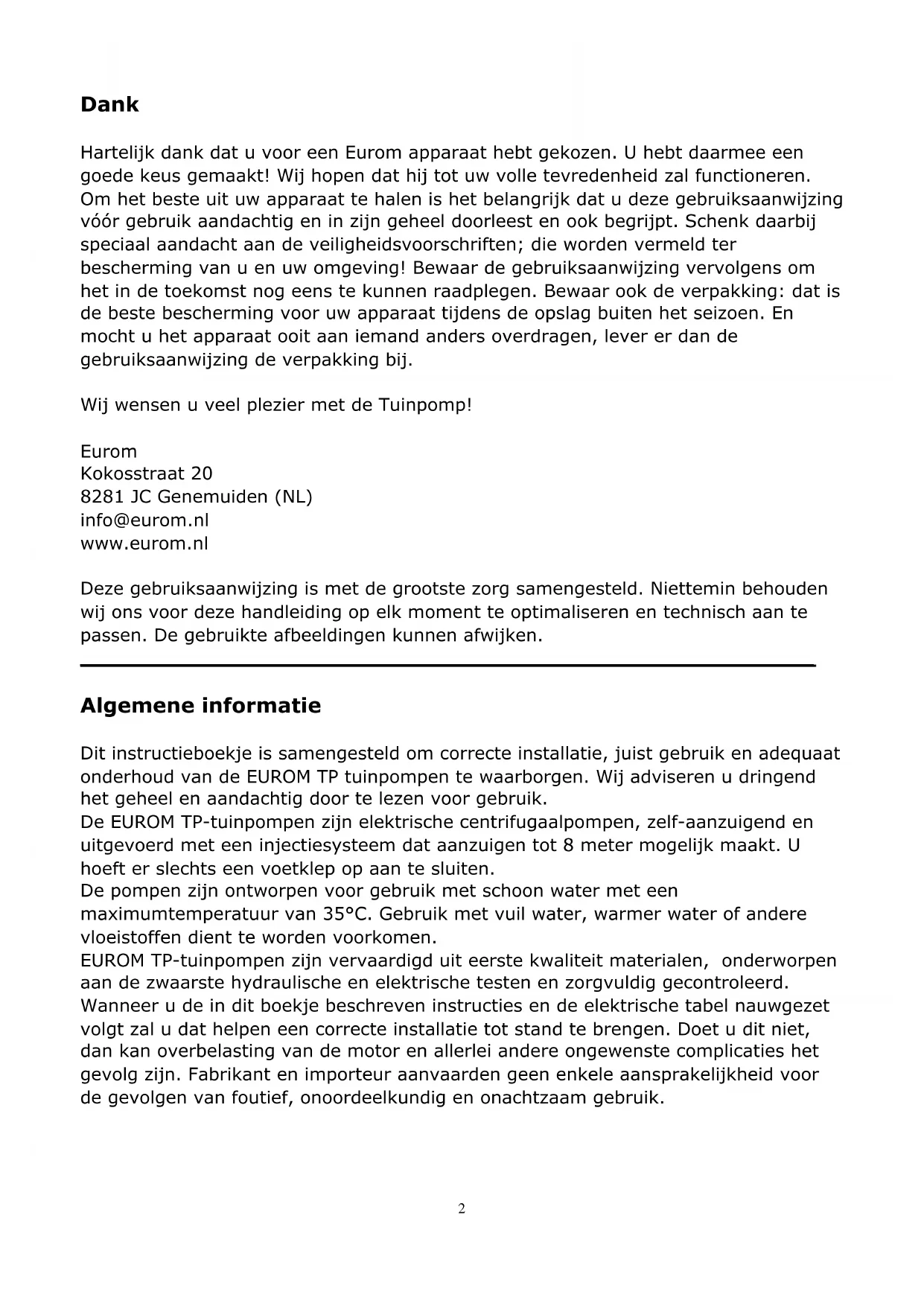

Gebruiksaanwijzing (NE) (pag. 2)

Hartelijk dank dat u voor een Eurom apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren. Om het Beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing voor gebruik aandachtig en in+zijn geheel doorleest en ook begrijpt. Schenk waar bij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving! Bewaar de gebruiksaanwijzing verrolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaatijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing de verpakking bij.

Wij wensen u veel plezier met de Tuinpomp!

Eurom
Kokosstraat 20
8281 JC Genemuiden (NL)
[e-mail]
www.eurom.nl

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons voor deze handleiding op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldenen können afwijken.

Algemene informatie

Dit instructieboekje is samengesteld om correcte installmentie, juist gebruik en adequaat onderhoud van de EUROM TP tuinpompen te waarborgen. Wij adviseren u dringend het geheel en aandachtig door te lezen voor gebruik.

De EUROM TP-tuinpompen zijn elektrische centrifugaalpompen, zich-aanzuigend en uitgevoerd met een injectiesystem dat aanzuigen tot 8 meter möglichk maakt. U hoeft er slechts een voetklep op aan te sluiten.

De pompen zijn ontworpen voor gebruik met schoon water met een maximumtemperatuur van 35^ . Gebruik met vuil water, warmer water of andere vloeistoffen dient te worden voorkomen.

EUROM TP-tuinpompen zijn vervaardigd uit eerste kwaliteit materialen, onderworpen aan de zwaarde hydraulische en elektrische testen en zorgvuldig gecontroleerd.

Wanner u de in dit boekje beschreiben instructies en de elektrische tabel nauwgezet volgt zal u dat helpen een correcte installmentatie tot stand te brengen. Doet u dit Niet, dan kan overbelasting van de motor en allerlei andere ongewenste complicaties het gevolg zijn. Fabrikant en importeur aanvaarden geen enkele aansprakelijkheid voor de gevolgen van fouitief, onoordeelkundig en onachtzaam gebruik.

Technische gegevens

Type	TP800P	TP800R	TP1200R
Vermogen	800W	800W	1200W
Capaciteit max.	53 l/m	53 l/m	63 l/m
Opvoerhoogte max.	40m	40m	48m
Aanzuighoogte max	8m	8m	8m
Aansluitingen	1" - 1"	1" - 1"	1" - 1"
Aansluitspanning	230V-50Hz	230V-50Hz	230V-50Hz
Pomphuis	kunststof	RVS	RVS
Gewicht	6,7 kg	7,8 kg	8,5 kg

Installatie

De elektropomp dient zoicht möglichk bij het wateroppervlak te worden geplaatst om een minimale aanzuighoogte te realiseren en zo het verlies van opvoerhoogte te reduceren.

Wanner u de pomp permanent installeert, dient u hem op de ondergrond vast te zetten middels de gaten in de pompsteun.

De pomp moet op een droge plaats worden geinstalleerd, zodanig dat hij onder geen omstandigheid onder water kommt te staan.

Het Niet in acheit nemen van de bovenvermelde voorschriften kan schade aan de pomp en de hele installmentatie tot gevolg hebben!

Slangaansluitingen

De aanzuigslang moet bestand zijn gegen onderduk. Het uiteinde dient minimaal 30 cm. onder water te worden gehonden om de vorming van draaikolkjes met de waar bij onvermijdelijke luchtaanzuing te voorkomen.

Aansluitingen en verbindingen dienen absolut waterdicht te zich. Houd het+aantal bochten en krommingen in de slangen zo Klein möglich! Zorg er wel voor dat de helling van de aanzuigslang minimaal 2% bedraagt.

De afvoerslang要去en diameter hebben die gelijk is aan, of groter is dan de pompuitgang.

Elektrische aansluitingen

De elektrische installmentie dient volgens de geldende voorschriften geinstalleerd te zich en te zich voorzien van een aardlekschakelaar van 30mA

Het gebruikte stopcontact dient 230V - 50Hz af te gehen.

De stroomkabel要去 voldoen aan de EEC-normen en van het type H07 RN-F in overeenstemming met VDE0620�n.

De motor heeft een ingebouwde thermische beveiliging.

Het Niet in acht nemen van de bovenvermelde voorschriften kan schade aan de pomp en de hele installmentie tot gevolg hebben en levert gevaar voor elektrische schokken op. Fabrikant en importeur aanvaarden waar geen aansprakelijkheid voor!

Controles voor het opstarten

Voordat u de pomp voor de eerste keer opstart dient u zich ervan te overtuigen dat:

voltage en frequentie van de stroombron overeenkomen met de specificaties op het typeplaatje van de tuinpomp
√ de as van de pomp vlot en vrij draait
het pomplicham volledig is bevuld met water; schroef daartoe de desbeteffende voedingsplug bovenop de pomp open.
✓ controller of de draaiwijze van de motor is zoals op het waaierdeksel aangegeven.

DE POMP MAG NOOIT DROOG LOPEN!

Het Niet in acht nemen van de bovenvermelde voorschriften kan schade aan de pomp en de hele installmentie tot gevolg hebben!

Starten

Open alle doorgangskleppen in aanzuig- en afvoerleidingen.

Steek de stekker in het stopcontact,zet de schakelaar op AAN'(I ingedrukt) en wacht tot het aanzuigen is voltooid. Als een voetklep is aangebracht gebeurt dat onmiddelijk.

Controller of de draaiwijze van de motor met de klok mee is; dat kan door het kijkgat weiter op motor. Om uit te schakelen zet u eerst de schakelaar op UIT

(O ingedrukt) en neemt u cervolgens de stekker uit het stopcontact.

Als de motor Niet start of geen water levert, raadpleeg dan de storingwijzer verderop in dit boekje en voer de waar geadviseerde acties UIT.

Onderhoud

De elektropomp vraagt geen special onderhoud. Desalniettemin adviseren wij u de pomp leeg te lately lopen wonneer de pomp langerearend nicht worden gebruikt. Als de pomp een=echt langeperiode niet zal worden gebruikt moet hij worden schoongemaaakt en opgeborgen op een droge, goed geventileerde plaats.

Laat in koude periodes (zeker wanner er vorst worden verwacht) de pomp leeglopen om bevriezen te voorkomen.

Storing wijzer

Storing:

De motor start nicht: Oorzaak en oplossing 1,4 of 6

De pomp zuigt nicht aan: Oorzaak en oplossing 3, 5, 8, 9 of 11

De motor draait maar bouwt geen druk op: Oorzaak en oplossing 5, 7, 8, 9 of 11

Onvoldoende wateropbrengst: Oorzaak en oplossing 2, 3, 5, 7 en 12

De motor raakt oververhit: Oorzaak en oplossing 4 of 10

De motor start en stoot steeds automatisch: Oorzaak en oplossing 1, 4 en 10

Oorzaak en oplossing:

1. Pomp geblokkeerd; uitschakelen enaar servicedienst brengen.

2. Voetklep zit verstopt; schoonmaken of verrangen.

3. Waterniveau ist te laag; controller de aanzuighoogte.

4. Onjuiste aansluitspanning; controller of de netspanning overeenkomt met de volgens het typeplaatje bevraagde spanning.
5. Het waterniveau is te laag gezakt; zorg waar voor de juiste aanzuighoogte.
6. Zekering doorgebrand of thermische beveiliging schakelt de pompuit; Vervang de zekering of geef de thermische beveiliging de tijd om af te koelen.
7. Waaier is versleten; breng de pomp waar uw servicedienst
8. Voetklep ligt boven het waterniveau; zorg dat de aanzuigslang goed onder water ligt.
9. Pomp—heeft nicht voldoendeijd gezahd om aan te zuigen; Vul het pomphuis met water.
10. Ruimte is slecht geventileerd; Zorg voor voldoende ventilatie en/of koeling.
11. Lucht in het systeme; dicht aansluitingen en verbindingen goed af.
12. Injecteur zit verstopt; breng de pompaar uw servicedienst.

Verwijdering

Binnen de EU betekent dit symbol dat dit product nicht met het normale huishoudelijk afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en要去en worden, om het milieu en de gezondheid Niet te schaden door ontereguleerde afvalinzameling. Breng afgedankte apparatuur waarom maar een waarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij+kunnen er voor zorgen dat zoveel möglichk onderdelen van het apparaat hergebruikt worden.

CE-verklaring

Zie pagina 34.
