Flow TP800R - Vandpumpe Eurom - Gratis brugsanvisning og manual

Mærke	Eurom
Model	Flow TP800R
Produkttype	Havevandspumpe
Pumpetype	Centrifugalpumpe med selvansugning og injektor
Effekt	800 W
Maks. flow	53 l/min
Maks. løftehøjde	40 m
Maks. sugehøjde	8 m
Tilslutninger suge/tryk	1\" - 1\"
Forsyningsspænding	230 V ~ 50 Hz
Pumpehusets materiale	Rustfrit stål
Vægt	7,8 kg
Maks. vandtemperatur	35 °C
Termisk beskyttelse	Indbygget
Påkravet afbryder	30 mA
Elektrisk kabel	Type H07 RN-F (i henhold til VDE0620)
Anvendelse	Kun rent vand
Installation	Fast eller bærbar, må ikke nedsænkes
Vedligeholdelse	Tøm efter brug, beskyt mod frost
Sikkerhed	Må ikke køre tør

Ofte stillede spørgsmål - Flow TP800R Eurom

Hvordan skal pumpen startes før første brug?

Før første start, fyld pumpehuset helt med vand ved at skrue den øverste prop på akslen af. Sørg for, at pumpen aldrig kører tør. Kontroller også, at akslen drejer frit.

Hvad gør jeg, hvis motoren ikke starter?

Kontrollér først forsyningsspændingen (skal være 230 V-50 Hz). Tjek fejlstrømsafbryderen (30 mA). Hvis pumpen er blokeret, afbryd den og kontakt serviceafdelingen. Den termiske beskyttelse kan også have afbrudt strømmen; vent på afkøling.

Pumpen suger ikke, hvad gør jeg?

Sørg for, at kontraventilen er ren og placeret under vandet. Kontrollér, at sugeslangen er tæt og uden knæk. Sugehøjden må ikke overstige 8 m. Fyld pumpehuset med vand igen om nødvendigt.

Hvordan installeres suge- og trykslangerne korrekt?

Sugeslangen skal være modstandsdygtig over for undertryk og nedsænkes mindst 30 cm for at undgå hvirvler. Placer den med en hældning på mindst 2 %. Forbindelserne skal være helt tætte. Trykslangen skal have en diameter mindst lig med pumpens udløb.

Hvad er risiciene ved at lade pumpen køre tør?

At lade pumpen køre tør kan forårsage overophedning af motoren og uoprettelig skade på pumpen. Det annullerer også garantien. Før hver start, sørg for, at pumpehuset er fyldt med vand.

Hvordan vedligeholdes pumpen om vinteren?

I frostperiode skal pumpen tømmes helt for at undgå frostskader. Rengør den og opbevar den tørt og godt ventileret. Hvis pumpen ikke bruges i længere tid, tømmes den regelmæssigt.

Hvad er den maksimale sugedybde?

Den maksimale sugehøjde er 8 meter. For bedste ydeevne, placer pumpen så tæt på vandoverfladen som muligt for at reducere tab i løftehøjde.

Kan jeg bruge pumpen med varmt vand?

Nej, pumpen er designet til rent vand med en maksimal temperatur på 35 °C. Brug af varmere vand eller andre væsker end rent vand kan beskadige pumpen og annullere garantien.

Hvad gør jeg, hvis motoren overopheder?

Kontrollér, at området omkring pumpen er godt ventileret, og at intet blokerer for køling. Motoren har indbygget termisk beskyttelse, der afbryder automatisk ved overophedning; lad den køle af, før du starter igen. Hvis problemet fortsætter, kontakt serviceafdelingen.

Hvordan bortskaffer jeg apparatet ved endt levetid?

Smid ikke apparatet ud sammen med husholdningsaffaldet. Aflever det på en indsamlingsstation for elektrisk og elektronisk affald. Genanvendelige materialer vil blive indsamlet og behandlet i overensstemmelse med miljøbestemmelserne.

BRUGSANVISNING Flow TP800R Eurom

Dersom motoren ikke starter, eller det ikke kommt vann ut, se

Motoren starter ikke : Årsak og løsning 1,4 eller 6

Pumpen suger jakke inn vann: Årsak og lösning 3, 5, 8, 9 aller 11

Generelle oplysninger

Denne driftsvejledning er udarbejdet for at sikre korrekt installation, korrekt brug og passende vedligeholdelse af EUROM TP havepumper. Vi anbefaler kraftigt, at du laeser den omhyggeligt inden brug.

EUROM TP havepumper er selvforallngrenende elektriske centrifugal pumper og udstyret med et injektionssystem, der muliggør sugeeffekt pa op til 8 meter. Du behoover kun at tilslutte en fodventil.

Pumperne er designet til brug med rent vand med en maksimal temperatur pà 35^ C. Brug med snavset vand, varmere vand eller anden væske skal undgås.

EUROM TP havepumper er lavet af materialer af høj kvalitet, underkastet de HARDeste hydrauliske og elektriske test og kontrolleres omhyggeligt.

Hvis du ffolger instruktionerne og det elektriske bord i/DDne brochure omhyggeligt, kan du sikre korrekt installation. Ellers kan overbelastning af motoren og andre uoverskede komplikationer resultere. Producenten og importoren patar sig intet ansvar for konsekvensenre af forkert, forkert og uagtsom brug.

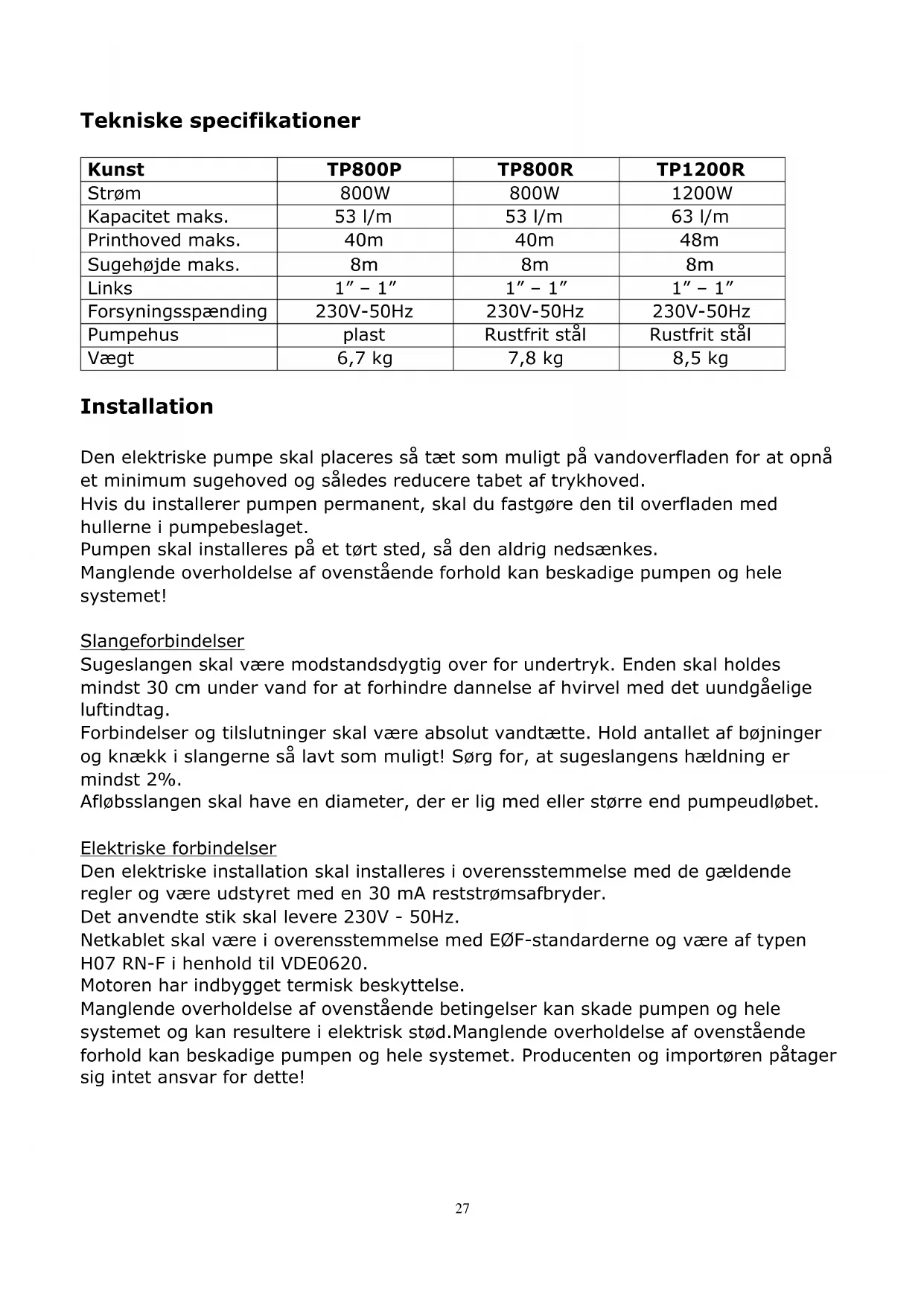

Tekniske specifikationer

Kunst	TP800P	TP800R	TP1200R
Strøm	800W	800W	1200W
Kapacitet maks.	53 l/m	53 l/m	63 l/m
Printhoved maks.	40m	40m	48m
Sugehøjde maks.	8m	8m	8m
Links	1" - 1"	1" - 1"	1" - 1"
Forsyningssspænding	230V-50Hz	230V-50Hz	230V-50Hz
Pumpehus	plast	Rustfrit stål	Rustfrit stål
Vægt	6,7 kg	7,8 kg	8,5 kg

Installation

Den elektriske pumpe skal placeres sà tæt som muligt på vandoverfladen for at opnå et minimum suehoved og säledes reducere tabet af trykhoved.

Hvis du installerer pumpen permanent, skal du fastgore den til overfladen med hullerne i pumpebeslaget.

Pumpen skal installeres pæ et tørsted, sæ den aldrig nedsænkes.

Sugeslangen skal ære modstandsdygtig over for undertryk. Enden skal holdes mindst 30~cm under vand for at forbindre dannelse af hvirvel med det uundgælige luftindtag.

Forbindelser og tilslutninger skal vare absolut vendtete. Hold antallet af bojninger og knækk i slangerne sa lapt som muligt! Sorg for, at sugeslangens hældning er mindst 2%.

Aflbsslangen skal have en diameter, der er lig med ellr storre end pumpeudlobet.

Elektriske forbindelser

Den elektriske installation skal installereres i overensstemmelse med de gældende regler og være udstyret med en 30 mA reststrømsafbryder.

Det anvendte stik skal levere 230V - 50Hz.

Netkablet skal vare i overensstemmelse med EØF-standarderne og vare af typen H07 RN-F i henhold til VDE0620.

Motoren har indbygget termisk beskyttelse.

Manglende overholdelse af ovenstaende betingelser kan skade pumpen og hele systemet og kan resultere i elektrisk stød.Manglende overholdelse af ovenstaende forhold kan beskadige pumpen og hele systemet. Producenten og importøren pátager sig intet ansvar for dette!

Inspektioner før betjening

Spænding og frekvens på strømkilden svarer til informationen på havnepumpens typeskilt
Pumpeakslen drejer let og frit
Pumpelegemet er helt fyldt med vand. For at gore dette skal du trække det tilsvarende stikkontakt ud overst pa pumpen.
✓ Kontroller, om motorens omdrejningsretning svarer til oplysningerne päpumpehjulets dæksel.

PUMPEN BØR ALDRIG KØRE TØR!

Sæt stikket i stikkontakten, sæt kontakten på "ON" (jeg tryk på) og vent til suget er afsluttet. Hvis en fodventil er installerer, gores dette straks.

Kontroller, at motoren roterer med uret. Dette er muligt gennem kikket pa bagsiden af motoren. For at slukke, skal du fsigma kontakten pa OFF (O trykket) og derefter trakte stikket ud af stikkontakten.

Hvis motoren/DDKE stater erer ikke leverer vand, skal du se fejlindikatoren senere i donne brochure og tage den anbefalede handling.

Vedligeholdelse

Den elektriske pumpe kræver ikke særlig vedligeholdelse. Vi anbefaler dog at的方式来 pumpen, hvis pumpen ikke vil blive brugt i lang tid. Hvis pumpen ikke skal bruges i lang tid, skal den rengøres og opbevares på et短时间内, godt ventileret sted.

Lad pumpen køre i kolde tider (og bestem nár frost forventes) for at forbindre frysning.

Fejlvisning

Fejl:

Motoren starter称之：Arsag og lösning 1,4ller6

Pumpen suger ikke: Årsag og løsning 3, 5, 8, 9 eller 11

Motoren kører, men opbygger ikke tryk:Årsag og Iøsning 5, 6, 8, 9 eller 11

Utilstraekkeligt vandudbytte: Arsag og Iøsning 2, 3, 5, 7 og 12

Motoren er overophedet: Årsag og Iøsning 4 eller 10

1. Pumpe er blokeret; sluk og gà til kundeservice
2. Fodeventilen er blokeret; rengør eller udskift.

3. Vandstanden er for lav; Kontroller sugehjden.

4. Forkert forsyningsspænding: Kontroller, om netspændingen svarer til den spænding, der er angivet på typeskiltet.

5. Vandstanden er faldet for lav; Sorg for, at sugehjden er korrekt.
6. Blæst sikring eller termisk beskyttelse har udlost pumpen. Udskift sikringen, eller lad den termiske beskyttelse køle af.
7. Sikkerhedshjul er slidt; Tag pumpen til din kundeservice
8. Fodventilen er over vandstanden; Sorg for, at sugeslangen er nedsaenket korrekt.
9. Pumpen havde nikke nok tid til at starte. Fyld pumpehuset med vand.
10. Værelset er dårligt ventileret; sörg for tilstrækkelig ventilation og / eller køling.
11. Luft i systemet; Forsegl forbindelser og tilslutninger korrekt.
12. Injektoren er tilstoppet. Tag pumpen til din kundeservice.

Fjerning
