BRUGSANVISNING Flow TP1200R Eurom

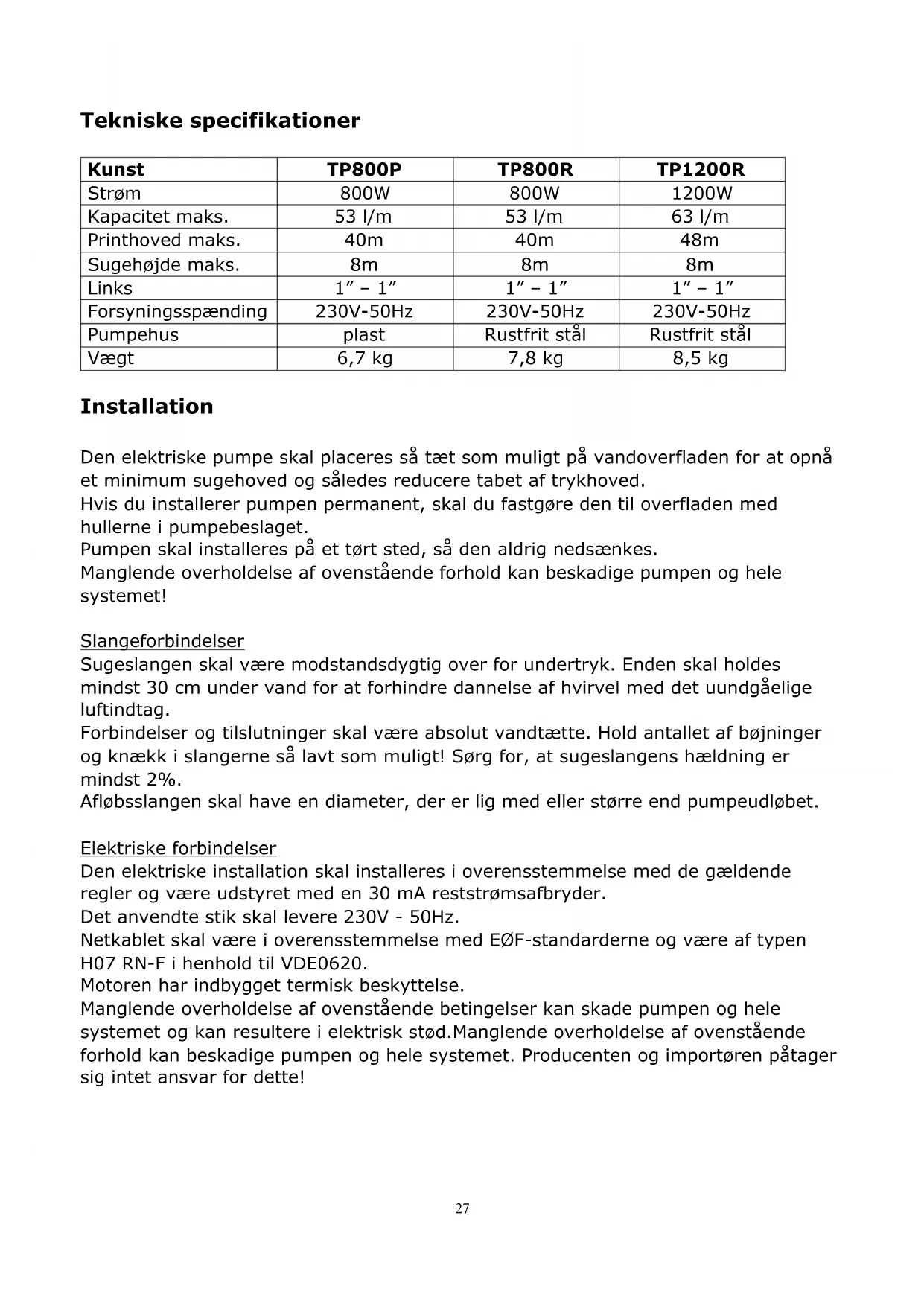

Generelle oplysninger Denne driftsvejledning er udarbejdet for at sikre korrekt installation, korrekt brug og passende vedligeholdelse af EUROM TP havepumper. Vi anbefaler kraftigt, at du læser den omhyggeligt inden brug. EUROM TP havepumper er selvforgrenende elektriske centrifugal pumper og udstyret med et injektionssystem, der muliggør sugeeffekt på op til 8 meter. Du behøver kun at tilslutte en fodventil. Pumperne er designet til brug med rent vand med en maksimal temperatur på 35 ° C. Brug med snavset vand, varmere vand eller anden væske skal undgås. EUROM TP havepumper er lavet af materialer af høj kvalitet, underkastet de hårdeste hydrauliske og elektriske test og kontrolleres omhyggeligt. Hvis du følger instruktionerne og det elektriske bord i denne brochure omhyggeligt, kan du sikre korrekt installation. Ellers kan overbelastning af motoren og andre uønskede komplikationer resultere. Producenten og importøren påtager sig intet ansvar for konsekvenserne af forkert, forkert og uagtsom brug.27 Tekniske specifikationer Kunst TP800P TP800R TP1200R Strøm 800W 800W 1200W Kapacitet maks. 53 l/m 53 l/m 63 l/m Printhoved maks. 40m 40m 48m Sugehøjde maks.

Installation Den elektriske pumpe skal placeres så tæt som muligt på vandoverfladen for at opnå et minimum sugehoved og således reducere tabet af trykhoved. Hvis du installerer pumpen permanent, skal du fastgøre den til overfladen med hullerne i pumpebeslaget. Pumpen skal installeres på et tørt sted, så den aldrig nedsænkes. Manglende overholdelse af ovenstående forhold kan beskadige pumpen og hele systemet! Slangeforbindelser Sugeslangen skal være modstandsdygtig over for undertryk. Enden skal holdes mindst 30 cm under vand for at forhindre dannelse af hvirvel med det uundgåelige luftindtag. Forbindelser og tilslutninger skal være absolut vandtætte. Hold antallet af bøjninger og knækk i slangerne så lavt som muligt! Sørg for, at sugeslangens hældning er mindst 2%. Afløbsslangen skal have en diameter, der er lig med eller større end pumpeudløbet. Elektriske forbindelser Den elektriske installation skal installeres i overensstemmelse med de gældende regler og være udstyret med en 30 mA reststrømsafbryder. Det anvendte stik skal levere 230V - 50Hz. Netkablet skal være i overensstemmelse med EØF-standarderne og være af typen H07 RN-F i henhold til VDE0620. Motoren har indbygget termisk beskyttelse. Manglende overholdelse af ovenstående betingelser kan skade pumpen og hele systemet og kan resultere i elektrisk stød.Manglende overholdelse af ovenstående forhold kan beskadige pumpen og hele systemet. Producenten og importøren påtager sig intet ansvar for dette!28 Inspektioner før betjening Før du starter pumpen, skal du sørge for, at: Spænding og frekvens på strømkilden svarer til informationen på havnepumpens typeskilt Pumpeakslen drejer let og frit Pumpelegemet er helt fyldt med vand. For at gøre dette skal du trække det tilsvarende stikkontakt ud øverst på pumpen. Kontroller, om motorens omdrejningsretning svarer til oplysningerne på pumpehjulets dæksel. PUMPEN BØR ALDRIG KØRE TØR! Manglende overholdelse af ovenstående forhold kan beskadige pumpen og hele systemet! Starter Åbn alle strømningsventiler i suge- og trykledningerne. Sæt stikket i stikkontakten, sæt kontakten på "ON" (jeg tryk på) og vent til suget er afsluttet. Hvis en fodventil er installeret, gøres dette straks. Kontroller, at motoren roterer med uret. Dette er muligt gennem kikket på bagsiden af motoren. For at slukke, skal du først sætte kontakten på OFF (O trykket) og derefter trække stikket ud af stikkontakten. Hvis motoren ikke starter eller ikke leverer vand, skal du se fejlindikatoren senere i denne brochure og tage den anbefalede handling. Vedligeholdelse Den elektriske pumpe kræver ikke særlig vedligeholdelse. Vi anbefaler dog at tømme pumpen, hvis pumpen ikke vil blive brugt i lang tid. Hvis pumpen ikke skal bruges i lang tid, skal den rengøres og opbevares på et tørt, godt ventileret sted. Lad pumpen køre i kolde tider (og bestemt når frost forventes) for at forhindre frysning. Fejlvisning Fejl: Motoren starter ikke: Årsag og løsning 1, 4 eller 6 Pumpen suger ikke: Årsag og løsning 3, 5, 8, 9 eller 11 Motoren kører, men opbygger ikke tryk:Årsag og løsning 5, 6, 8, 9 eller 11 Utilstrækkeligt vandudbytte: Årsag og løsning 2, 3, 5, 7 og 12 Motoren er overophedet: Årsag og løsning 4 eller 10 Motoren starter og stopper automatisk: Årsag og løsning 1, 4 og 10 Årsag og løsning:

1. Pumpe er blokeret; sluk og gå til kundeservice

2. Fodeventilen er blokeret; rengør eller udskift.

3. Vandstanden er for lav; Kontroller sugehøjden.29

4. Forkert forsyningsspænding: Kontroller, om netspændingen svarer til den

spænding, der er angivet på typeskiltet.

5. Vandstanden er faldet for lav; Sørg for, at sugehøjden er korrekt.

6. Blæst sikring eller termisk beskyttelse har udløst pumpen. Udskift sikringen, eller

lad den termiske beskyttelse køle af.

7. Sikkerhedshjul er slidt; Tag pumpen til din kundeservice

8. Fodventilen er over vandstanden; Sørg for, at sugeslangen er nedsænket korrekt.

9. Pumpen havde ikke nok tid til at starte. Fyld pumpehuset med vand.

10. Værelset er dårligt ventileret; sørg for tilstrækkelig ventilation og / eller køling.
