BEDIENUNGSANLEITUNG Flow TP1200R Eurom

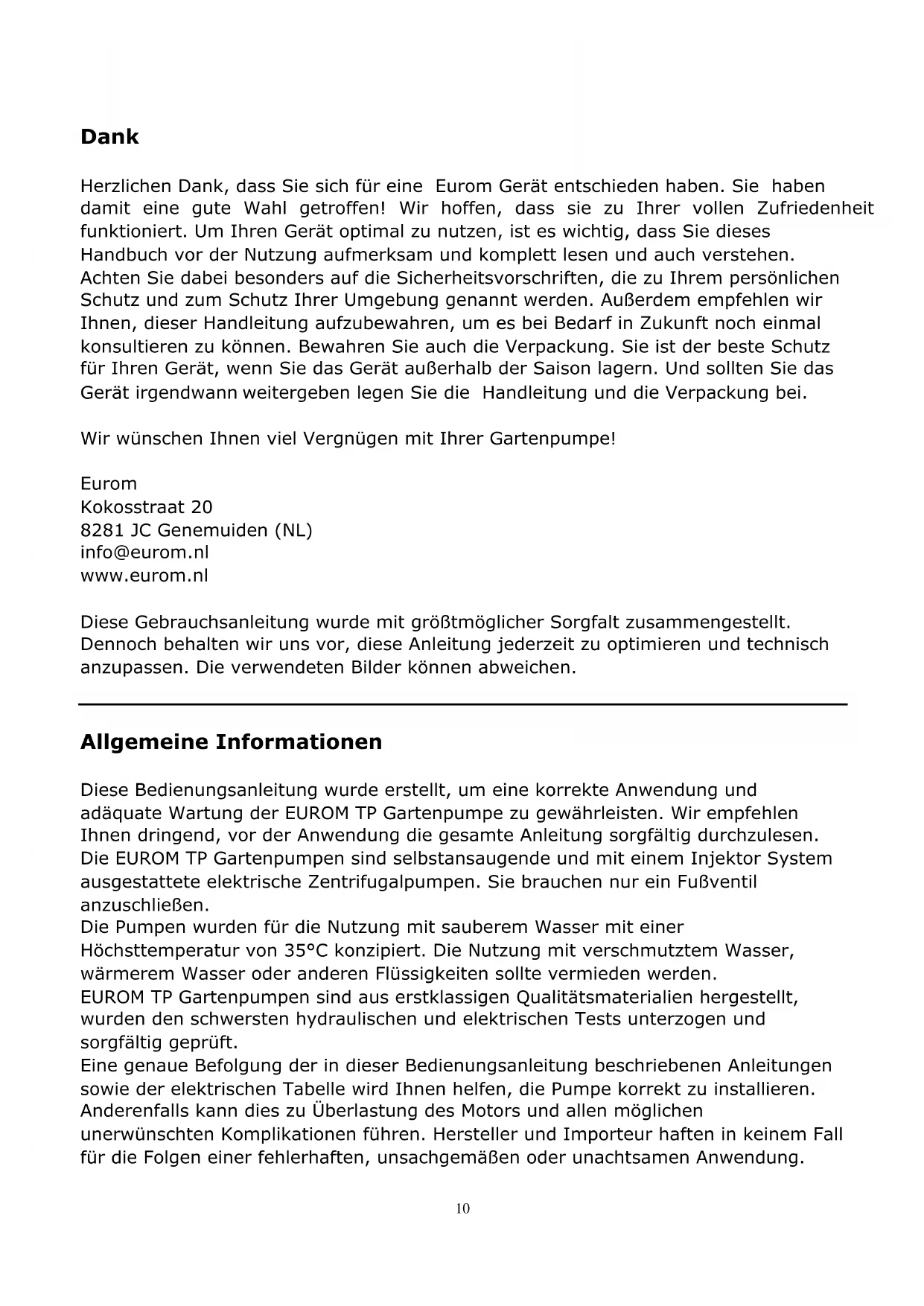

Bedienungsanleitung (DE) (Seite 10)

Herzlichen Dank, dass Sie sich für eine Eurom Gerät entschieden haben. Sie haben damit eine gute Wahl getroffen! Wir hoffen, dass sie zu Ihrer vollen Zufriedenheit funktioniert. Um Ihren Gerät optimal zu nutzen, ist es wichtig, dass Sie dieses Handbuch vor der Nutzung aufmerksam und komplett lesen und auch verstehen.

Achten Sie dabei besonders auf die Sicherheitsvorschriften, die zu Ihrem persönlichen Schutz und zum Schutz Ihrer Umgebung genannt werden. Außerdem empfehlen wir Ihnen, dieser Handleitung aufzubewahren, um es bei Bedarf in Zukunft noch einmal konsultieren zu können. Bewahren Sie auch die Verpackung. Sie ist der beste Schutz für Ihren Gerät, wenn Sie das Gerät außerhalb der Saison lagern. Und sollten Sie das Gerät irgendwann weitergeben legen Sie die Handleitung und die Verpackung bei.

Wir wünschen Ihnen viel Vergnügen mit Ihrer Gartenpumpe!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Diese Gebrauchsanleitung wurde mit größtmöglicher Sorgfalt zusammengestellt.

Dennoch behalten wir uns vor, diese Anleitung jederzeit zu optimieren und technisch anzupassen. Die verwendeten Bilder können abweichen.

Allgemeine Informationen

Diese Bedienungsanleitung wurde erstellt, um eine korrekte Anwendung und adäquate Wartung der EUROM TP Gartenpumpe zu gewährleisten. Wir empfehlen Ihnen dringend, vor der Anwendung die gesamte Anleitung sorgfältig durchzulesen.

Die EUROM TP Gartenpumpen sind selbstansaugende und mit einem Injektor System ausgestattete elektrische Zentrifugalpumpen. Sie brauchen nur ein Fußventil anzuschließen.

Die Pumpen wurden für die Nutzung mit sauberem Wasser mit einer

Höchsttemperatur von 35°C konzipiert. Die Nutzung mit verschmutztem Wasser, wärmerem Wasser oder anderen Flüssigkeiten sollte vermieden werden.

EUROM TP Gartenpumpen sind aus erstklassigen Qualitätsmaterialien hergestellt, wurden den schwersten hydraulischen und elektrischen Tests unterzogen und sorgfältig geprüft.

Eine genaue Befolgung der in dieser Bedienungsanleitung beschriebenen Anleitungen sowie der elektrischen Tabelle wird Ihnen helfen, die Pumpe korrekt zu installieren.

Anderenfalls kann dies zu Überlastung des Motors und allen möglichen unerwünschten Komplikationen führen. Hersteller und Importeur haften in keinem Fall für die Folgen einer fehlerhaften, unsachgemäßen oder unachtsamen Anwendung.

Technische Daten

Typ	TP800P	TP800R	TP1200R
Leistung	800 W	800 W	1200 W
Max. Kapazität	53 l/m	53 l/m	63 l/m
Förderhöhe max.	40 m	40 m	48 m
Ansaughöhe max.	8 m	8 m	8 m
Anschlüsse	1" – 1"	1" – 1"	1" – 1"
Anschlussspannung	230V-50 Hz	230V-50 Hz	230V-50 Hz
Pumpengehäuse	Kunststoff	Edelstahl	Edelstahl
Gewicht	6,7 kg	7,8 kg	8,5 kg

Installation

Die Elektropumpe muss möglichst nahe an der Wasseroberfläche aufgestellt werden, um eine minimale Ansaughöhe zu realisieren und damit einen Verlust der Förderhöhe zu reduzieren.

Wenn Sie die Pumpe permanent installieren, müssen Sie diese anhand der Löcher im Sockel der Pumpe auf dem Untergrund befestigen.

Die Pumpe muss an einer trockenen Stell installiert werden und zwar so, dass sie unter keinen Umständen unter Wasser stehen kann.

Die Nichtbeachtung der oben erwähnten Vorschriften kann zu Schäden an der Pumpe und der gesamten Installation führen!

Schlauchanschlüsse

Die Ansaugstange muss Unterdruck hantieren können. Das Ende muss mindestens 30 cm unter Wasser gehalten werden, um der Wirbelbildung und dem unvermeidlich damit verbundenen Ansaugen von Luft vorzubeugen.

Anschlüsse und Verbindungen müssen absolut wasserdicht sein. Die Anzahl der Kurven und Krümmungen in den Schläuchen auf ein Minimum begrenzen! Sorgen Sie jedoch dafür, dass die Neigung der Ansaugstange mindestens 2 % beträgt.

Der Durchmesser des Abflussschlauches muss dem des Pumpenausgangs gleich bzw. größer sein.

Elektrische Anschlüsse

Die elektrische Installation muss gemäß den geltenden Vorschriften installiert und mit einem Fehlerstromschutzschalter von 30 mA ausgestattet sein.

Die verwendete Steckdose muss 230 V – 50 Hz abgeben.

Das Stromkabel muss den EEC-Normen entsprechen und in Übereinstimmung mit VDE0620 vom Typ H07 RN-F sein.

Der Motor besitzt eine eingebaute Wärmeschutzvorrichtung.

Die Nichtbeachtung der oben erwähnten Vorschriften kann zu Schäden an der Pumpe und der gesamten Installation führen und es entsteht Stromschlaggefahr. Hersteller und Importeur haften nicht dafür!

Kontrollen vor der Inbetriebnahme

Bevor Sie die Pumpe zum ersten Mal in Betrieb nehmen, müssen Sie sicherstellen, dass:

√ Spannung und Frequenz der Stromquelle mit den Spezifikationen auf dem Typenschild der Gartenpumpe übereinstimmen.
√ Sich die Achse der Pumpe leicht und ungehindert dreht.
√ Das Pumpengehäuse vollständig mit Wasser gefüllt ist; drehen Sie zu diesem Zweck den betreffende Netzstecker oben an der Pumpe auf.
√ Überprüfen Sie die Drehrichtung des Motors so, wie es auf der Lüfter Abdeckung angezeigt wird.

DIE PUMPE DARF NIEMALS TROCKEN LAUFEN!

Die Nichtbeachtung der oben erwähnten Vorschriften kann zu Schäden an der Pumpe und der gesamten Installation führen!

Starten

Alle Durchgangsventile in den Ansaug- und Abflussleitungen öffnen.

Den Stecker in die Steckdose stecken, den Schalter auf ,EIN' schalten (I eindrücken) und warten, bis das Ansaugen abgeschlossen ist. Wenn ein Fußventil angebracht wurde, erfolgt dies sofort.

Überprüfen, ob sich der Motor im Uhrzeigersinn dreht; das lässt sich durch das Guckloch hinten auf dem Motor beobachten. Wenn Sie das Gerät ganz ausschalten möchten, stellen Sie zunächst den Hauptschalter auf „AUS“ (O eindrücken) und unterbrechen Sie anschließend die Stromzufuhr.

Wenn der Motor nicht anlässt oder kein Wasser liefert, schlagen Sie in der Störungstabelle weiter hinten in dieser Anleitung nach und treffen die dort empfohlene Maßnahme.

Wartung

Die Elektropumpe bedarf keiner besonderen Wartung. Dennoch empfehlen wir Ihnen, die Pumpe leerlaufen zu lassen, wenn sie für längere Zeit nicht genutzt wird. Wenn die Pumpe über einen besonders langen Zeitraum nicht genutzt wird, muss sie gereinigt und an einem trockenen, gut belüfteten Ort gelagert werden.

In kalten Jahreszeiten (insbesondere wenn mit Frost zu rechnen ist), die Pumpe leerlaufen lassen, um dem Einfrieren vorzubeugen.

Störungstabelle

Störung:

Der Motor lässt nicht an: Ursache und Behebung 1,4 oder 6

Die Pumpe saugt kein Wasser an: Ursache und Behebung 3, 5, 8, 9 oder 11

Der Motor läuft, baut aber keinen Druck auf: Ursache und Behebung 5, 7, 8, 9 oder 11

Unzureichender Wasserertrag: Ursache und Behebung 2, 3, 5, 7 und 12

Der Motor überhitzt sich: Ursache und Behebung 4 oder 10

Der Motor startet und stoppt immer automatisch: Ursache und Behebung 1, 4 und 10

Ursache und Behebung:

1. Die Pumpe ist blockiert; ausschalten und zum Servicedienst bringen.
2. Das Fußventil ist verstopft; reinigen oder auswechseln.

3. Das Wasserniveau ist zu niedrig; die Ansaughöhe überprüfen.

4. Falsche Anschlussspannung; überprüfen, ob die Netzspannung mit der gemäß dem Typenschild erforderlichen Spannung übereinstimmt.

5. Das Wasserniveau ist auf einen zu niedrigen Stand abgesunken; sorgen Sie wieder für die richtige Ansaughöhe.

6. Die Sicherung ist durchgebrannt oder die Wärmeschutzvorrichtung schaltet die Pumpe aus; die Sicherung auswechseln oder die Wärmeschutzvorrichtung abkühlen lassen.

7. Der Lüfter ist verschlissen; die Pumpe zum Servicedienst bringen.

8. Das Fußventil liegt über dem Wasserniveau; dafür sorgen, dass der Ansaugschlauch richtig unter Wasser liegt.

9. Die Pumpe hatte nicht genug Zeit zum Ansaugen; Das Pumpengehäuse mit Wasser füllen.

10. Der Raum ist schlecht belüftet; für ausreichende Belüftung und/oder Kühlung sorgen.

11. Luft im System; Anschlüsse und Verbindungen ordentlich abdichten.

12. Der Injektor ist verstopft; die Pumpe zum Servicedienst bringen.

Entsorgung

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht mit dem gewöhnlichen Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle Stoffe, die verwertet werden können und müssen, um die Umwelt und die Gesundheit der Menschen nicht durch eine unkontrollierte Müllsammlung zu schädigen. Bringen Sie Altgeräte daher zu einer dafür vorgesehenen Deponie oder wenden Sie sich an das Geschäft, wo Sie das Gerät gekauft haben. Diese können dafür sorgen, dass möglichst viele Teile des Geräts wiederverwendet werden.

CE-Deklaration

Sehe Seite 34.
