Produkttype	Selvsugende sentrifugalpumpe med injektor
Merke	Eurom
Modell	Flow TP1200R
Effekt	1200 W
Maksimal strømning	63 L/min
Maksimal løftehøyde	48 m
Maksimal sugehøyde	8 m
Tilkoblinger	1 tomme (innløp og utløp)
Strømforsyning	230 V ~ 50 Hz
Pumpemateriale	Rustfritt stål
Vekt	8,5 kg
Maksimal vanntemperatur	35 °C
Vanntype	Rent vann uten urenheter
Motorvern	Innebygd termisk beskyttelse
Selvsuging	Selvsugende opp til 8 m (med tilbakeslagsventil)
Installasjon	Fester med hull i festet, tørt sted
Vedlikehold	Ingen spesifikt vedlikehold; tøm hvis ubrukt lenge og før frost
Rengjøring	Rengjør og oppbevar på et tørt og ventilert sted
Sikkerhet	30 mA jordfeilbryter obligatorisk; aldri kjøres tørr
Reparerbarhet	Reservedeler tilgjengelig fra kundeservice
Garanti	Se bruksanvisningen eller forhandler

Ofte stilte spørsmål - Flow TP1200R Eurom

Hvordan starter jeg Flow TP1200R pumpen?

Før første gangs bruk, skru ut strømpluggen (over pumpens aksel) og fyll pumpens hus fullstendig med vann. Sett deretter pluggen tilbake. Pumpen må aldri kjøres tørr.

Hvilken type vann kan jeg bruke med denne pumpen?

Pumpen er designet for rent vann med maksimal temperatur 35 °C. Ikke bruk skittent vann, varmt vann eller andre væsker.

Hvorfor starter ikke motoren?

Sjekk først strømforsyningen (230 V ~ 50 Hz). Hvis pumpen er blokkert, koble den fra og ta den til service. En sikring som har gått eller termisk beskyttelse kan også være årsaken: vent til den er avkjølt.

Pumpen går, men gir ikke vann, hva gjør jeg?

Forsikre deg om at sugeslangen er godt nedsenket (minst 30 cm under vann) og at alle koblinger er tette. Sjekk også tilbakeslagsventilen og vannivået.

Hva er maksimal sugehøyde?

Maksimal sugehøyde er 8 meter. For best mulig drift, installer pumpen så nær vannoverflaten som mulig.

Hvordan vedlikeholder jeg Flow TP1200R pumpen?

Ingen spesifikke vedlikehold er nødvendig. Men hvis pumpen står ubrukt lenge, tøm den og oppbevar den på et tørt og godt ventilert sted. Før vinteren må den tømmes helt for å unngå frostskader.

Pumpen bråker, er det normalt?

Støyende drift kan indikere luft i systemet eller kavitasjon. Sjekk tettheten til koblingene og sikre at vannivået er tilstrekkelig.

Kan jeg bruke en vanlig hageslange med denne pumpen?

Ja, men sugeslangen må være trykkbestandig, og utløpsslangen må ha minst samme diameter som utløpet (1 tomme). Unngå knekker.

Hva gjør jeg ved frost?

Før frostperioder, tøm pumpen helt for å unngå at frosset vann skader pumpens hus. Oppbevar pumpen frostfritt.

Hvor finner jeg reservedeler eller reparasjonsservice?

Kontakt Euroms kundeservice eller din forhandler. Se bruksanvisningen for kontaktinformasjon. Ikke prøv å reparere pumpen selv hvis du ikke er kvalifisert.

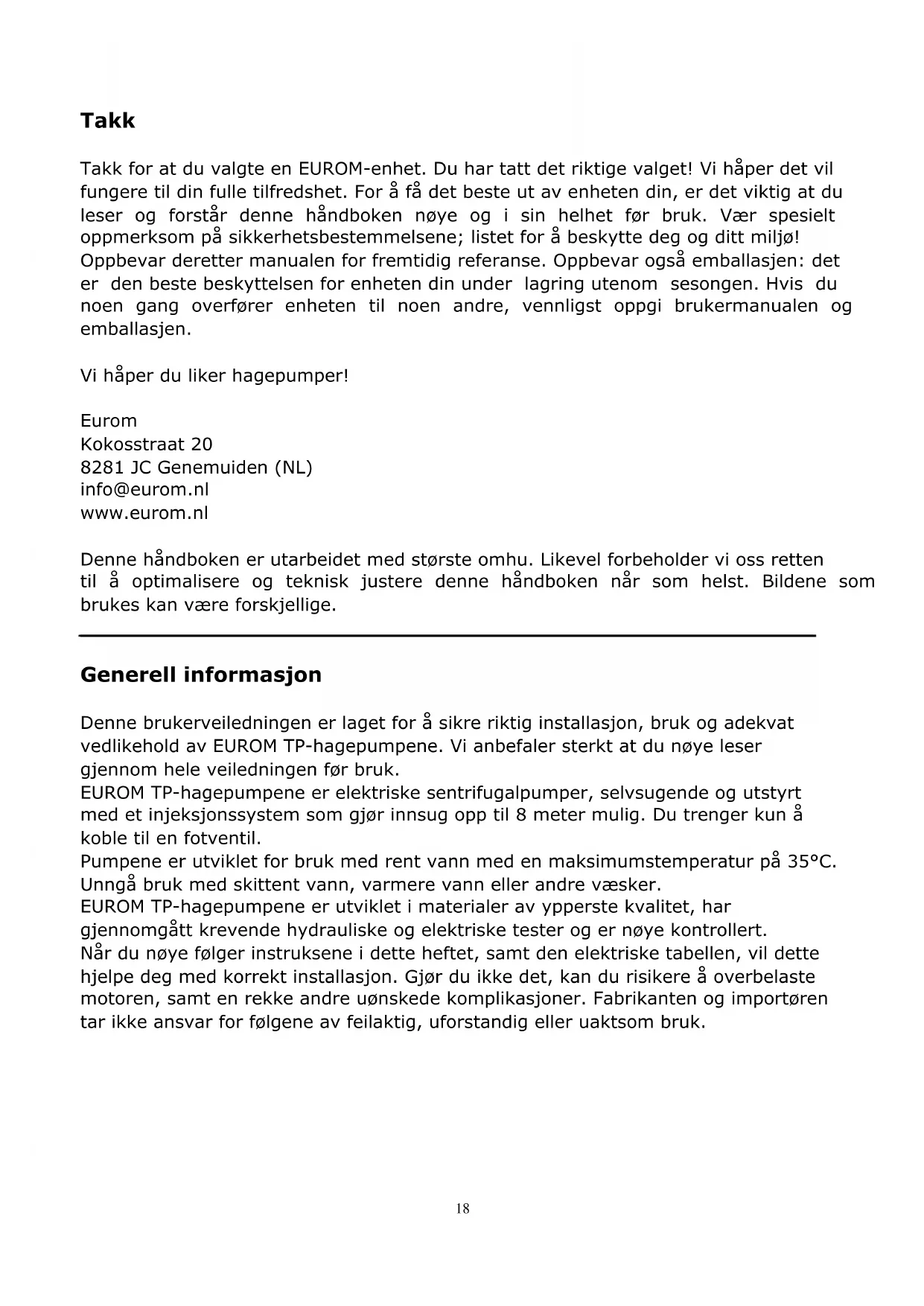

BRUKSANVISNING Flow TP1200R Eurom

Takk for at du valgte en EUROM-enhet. Du har tatt det riktige valget! Vi håper det vil fungere til din fulle tilfredshet. For å få det beste ut av enheten din, er det viktig at du leser og forstår denne håndboken nøye og i sin helhet før bruk. Vær spesielt oppmerksom på sikkerhetsbestemmelsene; listet for å beskytte deg og ditt miljø! Oppbevar deretter manualen for fremtidig referanse. Oppbevar også emballasjen: det er den beste beskyttelsen for enheten din under lagring utenom sesongen. Hvis du noen gang overfører enheten til noen andre, vennligst oppgi brukermanualen og emballasjen.

Vi håper du liker hagepumper!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Denne håndboken er utarbeidet med største omhu. Likevel forbeholder vi oss retten til å optimalisere og teknisk justere denne håndboken når som helst. Bildene som brukes kan være forskjellige.

Generell informasjon

Denne brukerveiledningen er laget for å sikre riktig installasjon, bruk og adekvat vedlikehold av EUROM TP-hagepumpene. Vi anbefaler sterkt at du nøye leser gjennom hele veiledningen før bruk.

EUROM TP-hagepumpene er elektriske sentrifugalpumper, selvsugende og utstyrt med et injeksjonssystem som gjør innsug opp til 8 meter mulig. Du trenger kun å koble til en fotventil.

Pumpene er utviklet for bruk med rent vann med en maksimumstemperatur på 35°C. Unngå bruk med skittent vann, varmere vann eller andre væsker.

EUROM TP-hagepumpene er utviklet i materialer av ypperste kvalitet, har gjennomgått krevende hydrauliske og elektriske tester og er nøye kontrollert.

Når du nøye følger instruksene i dette heftet, samt den elektriske tabellen, vil dette hjelpe deg med korrekt installasjon. Gjør du ikke det, kan du risikere å overbelaste motoren, samt en rekke andre uønskede komplikasjoner. Fabrikanten og importøren tar ikke ansvar for følgene av feilaktig, uforstandig eller uaktsom bruk.

Tekniske opplysninger

Type	TP800P	TP800R	TP1200R
Kraft	800W	800W	1200W
Maks. kapasitet	53 l/m	53 l/m	63 l/m
Maks. leveringshøyde	40m	40m	48m
Maks. innsugingshøyde	8m	8m	8m
Koblinger	1" – 1"	1" – 1"	1" – 1"
Nettspenning	230V-50Hz	230V-50Hz	230V-50Hz
Pumpehus	plast	RVS	RVS
Vekt	6,7 kg	7,8 kg	8,5 kg

Installasjon

Elektropumpen må plasseres så nært vannoverflaten så mulig, for å oppnå minimal innsugingshøyde, og dermed minst mulig tap av leveringshøyde.

Hvis du installerer pumpen permanent, må du feste den til underlaget ved hjelp av hullene i pumpebunnen.

Pumpen må installeres på et tørt sted, slik at den under ingen omstendighet kommer under vann.

Hvis du ikke tar hensyn til instruksjonene ovenfor, kan det føre til at pumpen eller hele installasjonen blir skadet!

Slangekoblinger

Innsugsslangen må være bestandig mot undertrykk. Enden av slangen må være minimalt 30 cm under vann, for å hindre at det danner seg bobler og med det uunngåelig inntak av luft.

Koblinger og forbindelser må være helt vanntettet. Begrens antall kurver og bøyer på slangene til et minimum! Sorg før at innsugsslangen heller minimum 2%.

Utløpsslangen må ha en diameter tilsvarende eller større enn pumpeutløpet.

Elektriske tilkoblinger

Den elektriske installasjonen må være utført i tråd med gjeldende forskrifter, og utstyrt med en jordfeilbryter på 30 mA.

Stikkontakten må gi 230V - 50Hz strøm.

Strømkabelen må være i overensstemmelse med europeiske normer, og av type H07 RN-F, i overenstemmelse med VDE0620.

Motoren har innebygget beskyttelse mot overoppheting.

Dersom forskriftene nevnt over ikke overholdes, kan dette føre til skade på pumpen eller hele installasjonen, og det kan medføre en fare for elektriske støt. Fabrikanten og importøren tar intet ansvar for dette!

Kontroll før oppstart

√ strømkildens spenning og frekvens stemmer overens med spesifikasjonene på hagepumpens typeplate.
√ at pumpens akse dreier lett og uhindret
√ at pumpekroppen er fylt med vann; for å gjøre dette må du skru på den aktuelle matingsbryteren øverst på pumpen.
√ Pumpehuset er fullstendig fylt med vann; For å gjøre dette, må du slå på støpselet på toppen av pumpen.
√ Kontroller at motorens rotasjonsretning er som angitt på viftedekselet.

PUMPEN MÅ IKKE L∅PE T∅RR!

Dersom du ikke tar hensyn til instruksene over kan dette føre til at pumpen eller hele installasjonen tar skade!

Start

Åpne opp alle gjennomløpsventilene i innsugs- og utløpsslangene.

Sett støpselet i stikkontakten, sett bryteren til 'PÅ' (hold inne I) og vent til innsugingen er fullført. Dersom en fotventil er satt på skjer dette umiddelbart.

Kontroller at motoren dreier med klokken, det kan du gjøre gjennom kikkehullet bakerst på motoren. For å skru av setter du først bryteren til 'AV' (hold inne O), før du tar støpselet ut av stikkontakten.

Dersom motoren ikke starter, eller det ikke kommer vann ut, se problemløsningsguiden senere i dette heftet, og utfør forslagene der.

Vedlikehold

Elektropumpen krever ikke særskilt vedlikehold. Likevel anbefaler vi deg å la pumpen løpe seg tom når den ikke skal brukes over lengre tid. Dersom pumpen ikke skal brukes over en lengre periode må den rengjøres og oppbevares på et tørt sted med god lufting.

I kalde perioder (spesielt när det forventes frost), må du la pumpen løpe seg tom for å unngå at den fryser.

Problemløsningsguide

Problem:

Pumpen suger ikke inn vann: Årsak og løsning 3, 5, 8, 9 eller 11

Motoren går, men trykk bygges ikke opp: Årsak og løsning 5, 7, 8, 9 eller 11

Utilstrekkelig vannmengde kommer ut: Årsak og løsning 2, 3, 5, 7 og 12

Motoren overopphetes: Årsak og løsning 4 eller 10

Motoren starter og stopper hele tiden av seg selv: Årsak og løsning 1, 4 eller 10

Årsak og løsning:

1. Pumpen er blokkert; skru den av og ta den med til service.
2. Fotventilen er tett; rengjør eller skift den ut.
3. Vannivået er for lavt; kontroller innsugingshøyden.
4. Feil strømspenning; kontroller at nettspenningen stemmer overens med kravene på typeplaten.
5. Vannivået har blitt for lavt; sørg igjen for riktig innsugingshøyde.
6. Sikringen har røket eller overopphetingsvernet har slått pumpen av; bytt sikring eller gi overopphetingsvernet tid til å kjøle seg ned.
7. Pumpehjulet er slutt; ta med pumpen til service.
8. Fotventilen ligger over vannivået; sørg for at innsugsslangen ligger godt under vann.
9. Pumpen har ikke hatt nok tid til å suge inn; fyll pumpehuset med vann.
10. Rommet er dårlig ventilert; Sørg for tilstrekkelig ventilering og/eller kjøling.
11. Luft i systemet; tett koblinger og forbindelser godt til.
12. Injektoren har stanset; ta pumpen til service.

Fjerning

I EU betyr dette symbol at dette produktet ikke har blitt bortført med vanlig husholdningsavfall. Afghanere har vært i stand til å skape verdifulle materialer som har blitt brukt tidligere, men har ikke blitt skadet av orgasme skader på døren. Ta avhendte utstyr derfor til en tilordnet innsamlingspunkt eller vend deg til den bedrift hvor du steker på stekeovnen. Han kan ha blitt ansatt for da det er mulig deler av enheten

CE-erklæring

Se side 34.
