Typ av produkt	Centrifugal självsugande vattenpump med injektor
Varumärke	Eurom
Modell	Flow TP1200R
Effekt	1200 W
Maximalt flöde	63 L/min
Maximal tryckhöjd	48 m
Maximal sughöjd	8 m
Anslutningar	1 tum (inlopp och utlopp)
Matningsspänning	230 V ~ 50 Hz
Pumphusmaterial	Rostfritt stål
Vikt	8,5 kg
Maximal vattentemperatur	35 °C
Vattentyp	Rent vatten utan föroreningar
Motorskydd	Inbyggt termiskt skydd
Primning	Självsugande upp till 8 m (med backventil)
Installation	Montering med hål i fästet, torrt utrymme
Underhåll	Inget specifikt underhåll; töm om den inte används under lång tid och före frost
Rengöring	Rengör och förvara på en torr och ventilerad plats
Säkerhet	30 mA jordfelsbrytare krävs; kör aldrig torrt
Reparerbarhet	Reservdelar finns hos eftermarknadsservice
Garanti	Se bruksanvisningen eller återförsäljaren

Vanliga frågor - Flow TP1200R Eurom

Hur primas pumpen Flow TP1200R?

Före första användning, skruva av påfyllningspluggen (ovanför pumpaxeln) och fyll pumpkammaren helt med vatten. Skruva sedan tillbaka pluggen. Kör aldrig pumpen torrt.

Vilken typ av vatten kan jag använda med denna pump?

Pumpen är avsedd för rent vatten med en maximal temperatur på 35 °C. Använd inte smutsigt vatten, varmt vatten eller andra vätskor.

Varför startar inte motorn?

Kontrollera först matningsspänningen (230 V ~ 50 Hz). Om pumpen är blockerad, koppla ur den och lämna in den för service. En trasig säkring eller termiskt skydd kan också vara orsaken: vänta tills den svalnat.

Pumpen går men levererar inget vatten, vad ska jag göra?

Se till att sugslangen är ordentligt nedsänkt (minst 30 cm under vattenytan) och att alla anslutningar är täta. Kontrollera också backventilen och vattennivån.

Vad är maximal sughöjd?

Maximal sughöjd är 8 meter. För bästa funktion, installera pumpen så nära vattenytan som möjligt.

Hur underhåller jag pumpen Flow TP1200R?

Inget specifikt underhåll krävs. Men om pumpen inte används under en längre tid, töm den och förvara den på en torr och väl ventilerad plats. Före vintern, töm den absolut för att undvika frostskador.

Pumpen låter, är det normalt?

Bullrig drift kan indikera luft i systemet eller kavitation. Kontrollera tätningen av anslutningarna och se till att vattennivån är tillräcklig.

Kan jag använda en vanlig trädgårdsslang med denna pump?

Ja, men sugslangen måste vara tryckbeständig mot undertryck och avloppsslangen måste ha minst samma diameter som utloppet (1 tum). Undvik veck.

Vad gör jag vid frost?

Före frostperioder, töm pumpen helt för att förhindra att fruset vatten skadar pumphuset. Förvara den frostfritt.

Var hittar jag reservdelar eller reparationsservice?

Kontakta Euroms eftermarknadsservice eller din återförsäljare. Se bruksanvisningen för kontaktuppgifter. Försök inte reparera pumpen själv om du inte är kvalificerad.

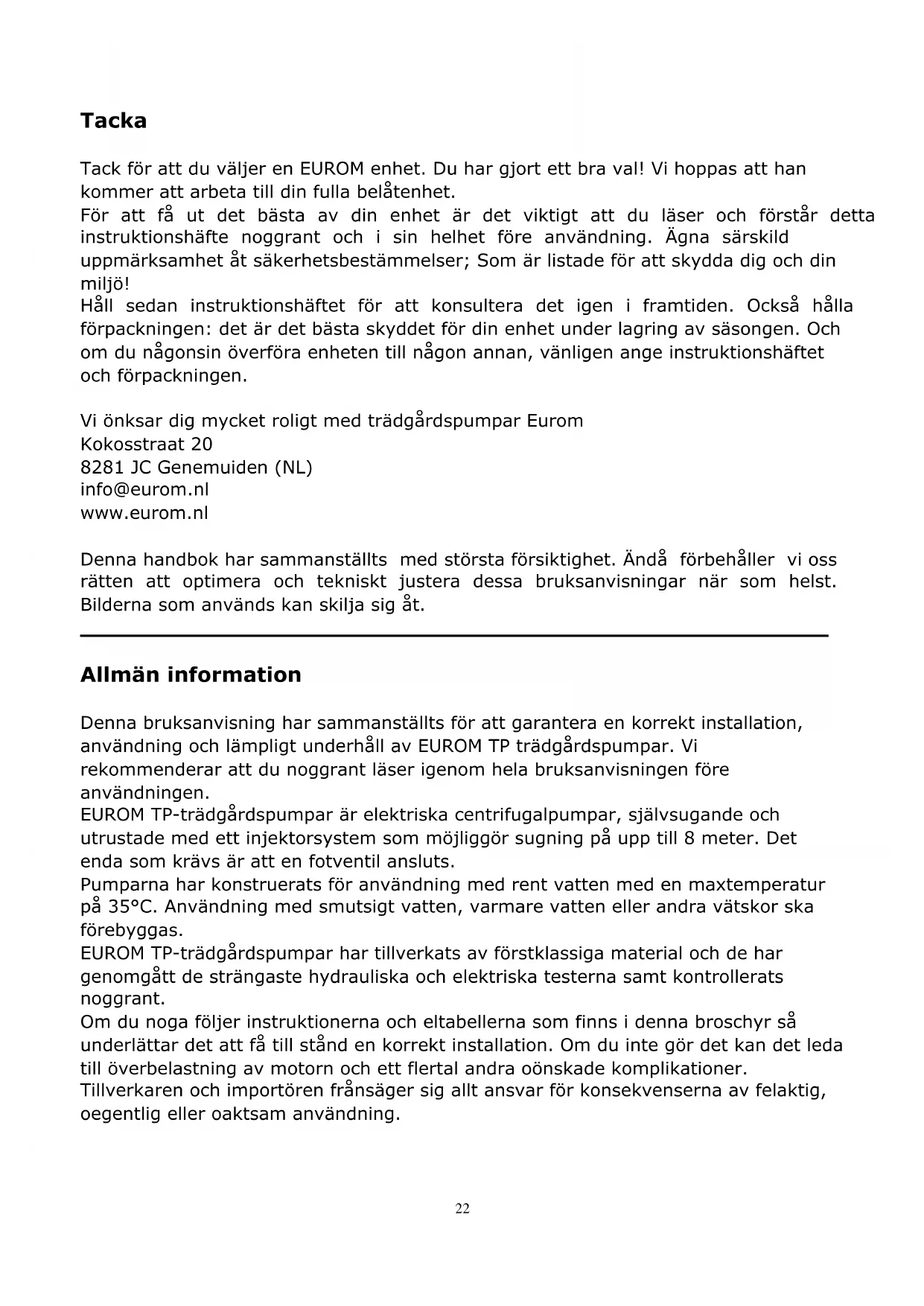

BRUKSANVISNING Flow TP1200R Eurom

Tack för att du väljer en EUROM enhet. Du har gjort ett bra val! Vi hoppas att han kommer att arbeta till din fulla belåtenhet.

För att få ut det bästa av din enhet är det viktigt att du läser och förstår detta instruktionshäfte noggrant och i sin helhet före användning. Ägna särskild uppmärksamhet åt säkerhetsbestämmelser; Som är listade för att skydda dig och din miljö!

Håll sedan instruktionshäftet för att konsultera det igen i framtiden. Också hålla förpackningen: det är det bästa skyddet för din enhet under lagring av säsongen. Och om du någonsin överföra enheten till någon annan, vänligen ange instruktionshäftet och förpackningen.

Vi önksar dig mycket roligt med trädgårdspumpar Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Denna handbok har sammanställts med största försiktighet. Ändå förbehåller vi oss rätten att optimera och tekniskt justera dessa bruksanvisningar när som helst. Bilderna som används kan skilja sig åt.

Allmän information

Denna bruksanvisning har sammanställts för att garantera en korrekt installation, användning och lämpligt underhåll av EUROM TP trädgårdspumpar. Vi rekommenderar att du noggrant läser igenom hela bruksanvisningen före användningen.

EUROM TP-trädgårdspumpar är elektriska centrifugalpumpar, själv sugande och utrustade med ett injektorsystem som möjliggör sugning på upp till 8 meter. Det enda som krävs är att en fotventil ansluts.

Pumparna har konstruerats för användning med rent vatten med en maxtemperatur på 35°C. Användning med smutsigt vatten, varmare vatten eller andra vätskor ska förebyggas.

EUROM TP-trädgårdspumpar har tillverkats av förstklassiga material och de har genomgått de strängaste hydrauliska och elektriska testerna samt kontrollerats noggrant.

Om du noga följer instruktionerna och eltabellerna som finns i denna broschyr så underlättar det att få till stånd en korrekt installation. Om du inte gör det kan det leda till överbelastning av motorn och ett flertal andra oönskade komplikationer.

Tillverkaren och importören frånsäger sig allt ansvar för konsekvenserna av felaktig, oegentlig eller oaktsam användning.

Tekniska data

Typ	TP800P	TP800R	TP1200R
Effekt	800 W	800 W	1200 W
Kapacitet max	53 l/m	53 l/m	63 l/m
Tryckhöjd	40 m	40 m	48 m
Sugningshöjd max	8 m	8 m	8 m
Anslutningar	1” – 1”	1” – 1”	1” – 1”
Anslutningsspänning	230V-50Hz	230V-50Hz	230V-50Hz
Pumphus	plast	rostfritt stål	rostfritt stål
Vikt	6,7 kg	7,8 kg	8,5 kg

Installation

Elpumpen ska placeras så nära vattenytan som möjligt för att få till stånd en minimal sugningshöjd och därigenom minska förlusten av tryckhöjd.

Om pumpen installeras permanent ska den fästas på underlaget med hjälp av hålen i pumpstödet.

Pumpen måste installeras på en torr plats, så att den under inga förhållanden hamnar under vatten.

Om föreskrifterna ovan inte iakttas kan det leda till skador på pumpen och på hela anläggningen!

Slanganslutningar

Sugslangen måste kunna hantera ett undertryck. Änden ska hållas minst 30 cm under vatten för att förebygga att det bildas virvlar och den oundvikliga luftinsugning som dessa leder till.

Alla anslutningar och kopplingar måste vara helt vattentäta. Se till att få så få böjningar och kurvor som möjligt på slangarna! Se även till att insugningsslangens lutning är minst 2 %.

Utloppsslangen måste ha en diameter som är större än eller lika med pumputgångens.

Elanslutningar

Einstallationen måste installeras i enlighet med gällande föreskrifter och den måste ha en jordfelsbrytare på 30 mA.

Det eluttag som används ska avge 230V – 50Hz.

Strömkabeln måste uppfylla EEC-normerna och vara av typen H07 RN-F i enlighet med VDE0620.

Motorn har ett inbyggt termiskt skydd.

Om föreskrifterna ovan inte iakttas kan det leda till skador på pumpen och på hela anläggningen och dessutom leda till risk för elchocker. Tillverkaren och importören frånsäger sig allt ansvar för detta!

Kontroller före start

Innan du startar pumpen för första gången ska du övertyga dig om att:

√ strömkällans spänning och frekvens överensstämmer med specifikationerna på trädgårdspumpens typskylt
√ pumpaxeln kan rotera smidigt och utan hinder
√ pumpkroppen är helt fylld med vatten, gör det genom att skruva upp den aktuella nätkontakten ovanpå pumpen.
√ Kontrollera att motorns rotationsriktning är densamma som anges på fläktlocket.

Om föreskrifterna ovan inte iakttas kan det leda till skador på pumpen och på hela anläggningen!

Start

Öppna alla genomloppsventiler på sugnings- och utloppsledningarna.

Sätt i kontakten i eluttaget, vrid brytaren till "PÅ" (tryck in I) och vänta tills sugningen har avslutats. Om en fotventil har monterats sker detta omedelbart.

Kontrollera att motorns rotationsriktning är medurs, det kan du se genom titthålet baktill på motorn. Stäng av genom att först vrida brytaren till AV (tryck in O) och dra sedan ut kontakten ur eluttaget.

Om motorn inte startar eller inte för ut något vatten ska du kontrollera feltabellen längre bak i denna broschyr och följa de instruktioner som anges där.

Underhåll

Elpumpen kräver inget särskilt underhåll. Trots det rekommenderar vi att pumpen töms om den inte ska användas under en längre period. Om pumpen inte ska användas under en längre period måste den rengöras och förvaras på en torr, välventilerad plats.

Töm pumpen under kalla perioder (i synnerhet om det finns risk för frost) för att förebygga att den fryser sönder.

Feltabell

Fel:

Motorn startar inte: Orsak och lösning 1, 4 eller 6

Pumpen suger inte: Orsak och lösning 3, 5, 8, 9 eller 11

Motorn roterar men bygger inte upp något tryck: Orsak och lösning 5, 7, 8, 9 eller 11

Otilräcklig vattenmängd: Orsak och lösning 2, 3, 5, 7 och 12

Motorn överhettas: Orsak och lösning 4 eller 10

Motorn startar och stannar hela tiden automatiskt: Orsak och lösning 1, 4 eller 10

Orsak och lösning:

1. Pumpen är blockerad, slå av den och ta den till serviceavdelningen.
2. Stopp i fotventilen, gör ren den eller byt ut den.
3. Vattennivån är för låg; kontrollera insugningshöjden.
4. Felaktig anslutningsspänning, kontrollera att nätspänningen överensstämmer med den spänning som anges på typskylten.
5. Vattennivån har blivit för låg, se till att insugningshöjden korrigeras.
6. Säkringen har gått eller ett termiskt skydd stänger av pumpen. Byt ut säkringen eller vänta tills det termiska skyddet har fått svalna.
7. Fläkten är sliten, ta pumpen till serviceavdelningen.
8. Fotventilen ligger över vattennivån, se till att sugslangen ligger ordentligt under vattnet.
9. Pumpen har inte haft tillräckligt med tid på sig för att suga. Fyll pumphuset med vatten.
10. Utrymmet är dåligt ventilerat. Sörj för tillräcklig ventilation och/eller kylning.
11. Luft i systemet. Täta anslutningarna och kopplingarna ordentligt.
12. Stopp i injektorn, ta pumpen till serviceavdelningen.

Avfallshantering

Inom EU innebär denna symbol att produkten inte få kastas som vanliga hushållssopor. Gammal utrustning innehåller värdefulla material, lämpligt för recycling. Dessa material bör göras tillgänglig för återvinning för att förhindra negativ påverkan på hälsa och miljö p.g.a. okontrollerad sophämtning. Vänligen lämna därför gammal utrustning till därför avsedda insamlingsställen. Alternativt, kontakta den ursprungliga leverantören som kan se till att så många komponenter som möjligt kan återvinnas.

CE-deklaration

Se sidan 34.
