Flow TP800P - Vattenpump Eurom - Gratis bruksanvisning och manual

Varumärke	Eurom
Modell	Flow TP800P
Produkttyp	Självsugande centrifugalpump
Effekt	800 W
Maximal kapacitet	53 l/min
Maximal suglyft	40 m
Maximal sughöjd	8 m
Anslutningar	1" - 1"
Matningsspänning	230 V ~ 50 Hz
Termiskt skydd	Inbyggd
Rekommenderad brytare	30 mA differential
Pumphusets material	Plast
Vikt	6,7 kg
Maximal vattentemperatur	35 °C
Installation	Skyddat, nära vattenkällan, fäst vid permanent användning
Underhåll	Töm efter användning, rengör och förvara torrt, skydda mot frost
Säkerhet	Använd aldrig pumpen torr; använd en 30 mA jordfelsbrytare
Reparationsmöjlighet	Reservdelar tillgängliga via service (impeller, backventil, injektor)

Vanliga frågor - Flow TP800P Eurom

Vad gör jag om pumpen inte startar?

Kontrollera strömförsörjningen (230 V, 50 Hz), jordfelsbrytaren (30 mA) och att pumpen inte är blockerad. Om problemet kvarstår, kontakta service.

Varför suger inte pumpen?

Möjliga orsaker: för låg vattennivå, igensatt backventil eller placerad ovanför vattennivån, luft i systemet. Fyll först pumpen med vatten och kontrollera anslutningarna.

Hur fyller jag pumpen korrekt?

Skruva av påfyllningslocket (ovanför axeln), fyll pumpkroppen helt med vatten, skruva sedan på locket. Se till att pumpen aldrig går torr.

Pumpen går men ger inget tryck, varför?

Kontrollera att backventilen inte är blockerad, att impellern inte är sliten och att det inte finns luftläckor i anslutningarna. Påfyllningstiden kan också vara otillräcklig.

Hur skyddar jag pumpen på vintern?

Töm pumpen och slangarna helt för att undvika frostskador. Förvara den på ett torrt och väl ventilerat ställe.

Vilket regelbundet underhåll krävs?

Inget specifikt underhåll krävs. Efter en period av användning, rengör pumpen och se till att den är torr innan den förvaras.

Kan jag använda varmt vatten?

Nej, maximal vattentemperatur är 35 °C. Användning av varmare vatten eller andra vätskor skulle skada pumpen.

Hur installerar jag sugslangen?

Använd en styv slang som tål undertryck. Dess ände måste vara nedsänkt minst 30 cm under vattenytan. Undvik böjningar och placera slangen med en lutning på minst 2 %.

Vad gör jag om motorn överhettas?

Kontrollera matningsspänningen, säkerställ tillräcklig ventilation runt motorn. Det inbyggda termiska skyddet kan stänga av motorn; vänta tills den svalnar innan du startar om.

Hur kasserar jag pumpen när den är uttjänt?

Kasta den inte med hushållsavfallet. Lämna den på en återvinningsstation för elektronik eller lämna tillbaka den till återförsäljaren för återvinning.

BRUKSANVISNING Flow TP800P Eurom

För du startet pumpen for Förste gang ma du kontrollere at:

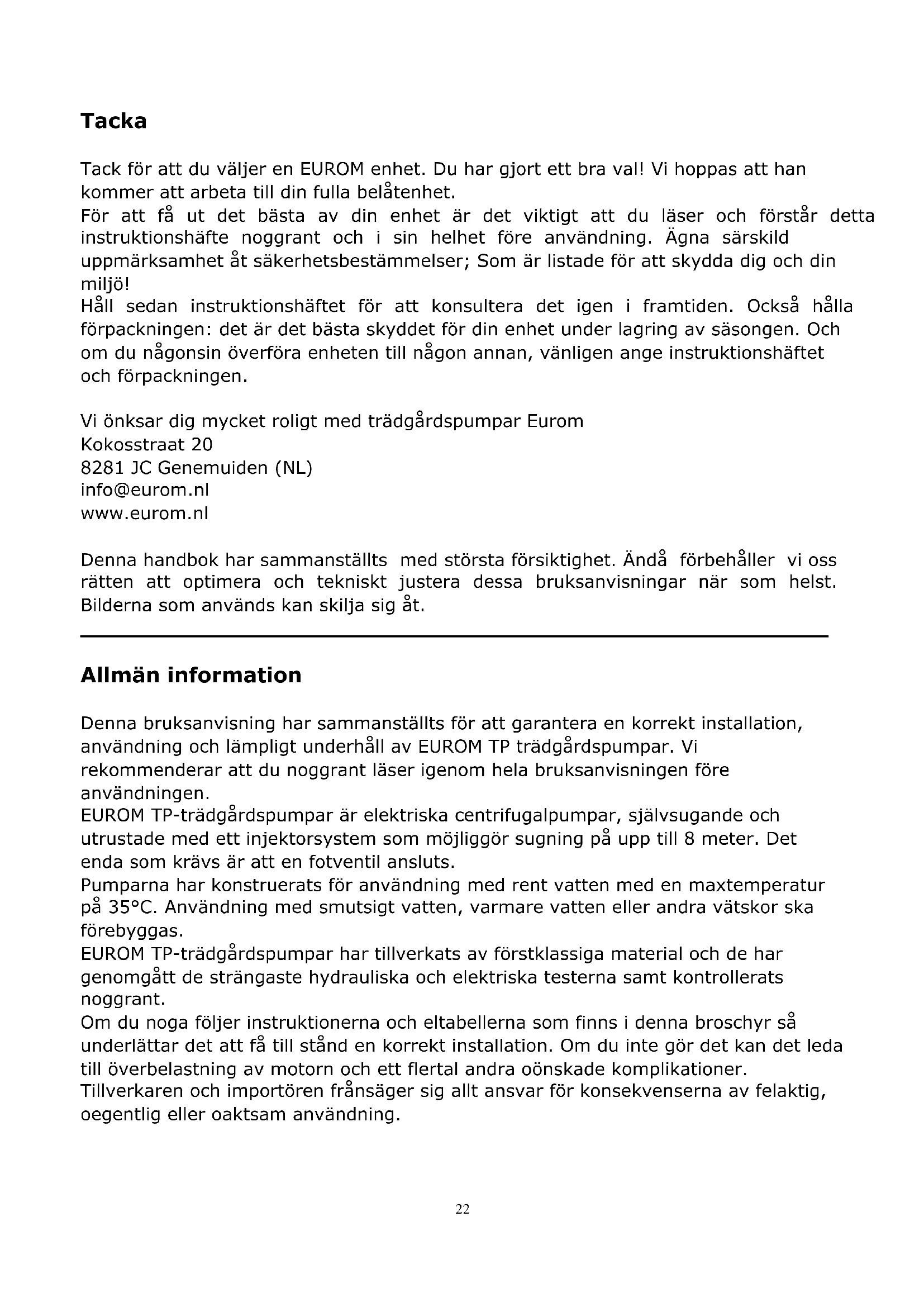

Tack for att du väljer en EUROM enchet. Du har gjort ett bra val! Vi hoppas att hankommen att arbeta till din fulla belåtenhet.

For att få ut det bösta av din enchet År det viktigt att du læser och Förstår detta instruktionshäfte noggrant och i sin helhet före användning. Ågna särskild uppmärksamhet Åt sakerhetsbestämmelser; Som År listade for att skydda dig och din miljö!

Håll sedan instruktschaftet for att konsultera det igen i framtiden. Också hälla Förpackningen: det ar det bösta skyddet for din enhet under lagring av söngen. Och om du nagonsin overföra encheten till Norway annan, ∀nligen ange instruktschaftet och Förpackningen.

Vi onksar dig mycket roligt med tradgardspumper Par Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Denna handbok har sammanställts med största försiktigkeit. Ånda Förbehäller vi oss ratten att optimera och tekniskt justera dessa bruksanvisningar nar som helst. Bilderna som används kan skilja sig Åt.

Allman information

Denna bruksanvising har sammanställs for att garantera en korrekt installation, användning och lämpligt unterhäll av EUROM TP tradgårdspumper. Vi rekommenderar att du noggrant laser igenom hela bruksanvisingen före användningen.

EUROM TP-tradgårdspumpar ar elektriska centrifugalpumpar, självsugande och utrustade med att injektorsystem som möjiggör sugning på upp till 8 meter. Det enda som krävs ar att en fotventil ansluts.

Pumparna har konstruerats for använding med rent vatten med en maxtemperatur pà 35^ . Använding med smutsigt vatten, varmare vatten aller andra vätskor skaförebyggas.

EUROM TP-tradgårdspumpar har tillverkats av forstklassiga material och de har genomgått de strängaste hydrauliska och elektriska testerna samt kontrollerats noggrant.

Om du noga foljer instruktionerna och eltabellerna som finns ienna broschyr sa underlattar det att fà till stand en korrekt installation. Om du inte gör det kan det leda till überbelastning av motorn och ett flertal andra öönskade komplikationer.

Tillverkaren och importoren fransager sig allt ansvar for konsekvenserna av felaktig, oegentlig aller oaktsam användning.

Tekniska data

Typ	TP800P	TP800R	TP1200R
Effekt	800 W	800 W	1200 W
Kapacitet max	53 l/m	53 l/m	63 l/m
Tryckhöjd	40 m	40 m	48 m
Sugningshöjd max	8 m	8 m	8 m
Ansluttingar	1” – 1”	1” – 1”	1” – 1”
Anslutningsssprüning	230V-50Hz	230V-50Hz	230V-50Hz
Pumphus	plast	rostfritt stål	rostfritt stål
Vikt	6,7 kg	7,8 kg	8,5 kg

Installation

Elpumpen sca placeras sà nara vattenytan som möjigt for att fà till stand en minimal sugningshöjd och)därigenom minska forlusten av tryckhöjd.

Om pumpen installeras permanent ska den fästas på underlaget med hjälp av hålen i pumpstödet.

Pumpen maste installeras på en torr plats, sä att den under inga forhällanden hamnar under vatten.

Om foreskrifterna ovan inte iakttas kan det leda till skador på pumpen och på hela anlaggningen!

Slangansluttingar

Sugslangen måste kunna hantera att undertryck. Ånden skå hallas minst 30 cm under vatten for att forebygga att det bildas virvlar och den oundvikliga luftinsugning som dessa leder till.

Alla anslutningar och kopplingar måste vara helt vattentata. Se till att få sä fä böjningar och kurvor som möjlig på slangarna! Se även till att insugningsslangens lutting ar minst 2 %.

Einstallationen mäste installeras i enlighet med gällande foreskrifter och den måste ha en jordfelsbrytare på 30 mA.

Det eluttag som används ska avge 230V - 50Hz.

Strömkabeln måste uppfylla EEC-normerna och vara av typen H07 RN-F i enlighem med VDE0620.

Motorn har ett inbyggt termiskt skydd.

Om foreskrifterna ovan inte iakttas kan det leda till skador pa pumpen och pa hela anlaggningen och dessutom leda till risk for elchocker. Tillverkaren och importoren fransager sig allt ansvar for detta!

Kontrollerforestart

Innan du startar pumpen for Första gängen sku du övertyga dig om att:

strömköllans spanning och frekvens overensstämmer med speificiationerna på tradgårdspumpens typskylt
pumpaxeln kan rotera smidigt ochutan hinder
pumpkroppen ar helt fylld med vatten, gör det genom att skruva upp den aktuella nätkontakten ovanpå pumpen.
✓ Kontrollera att motorns rotationsriktning ar densamma som anges pa flaktlocket. PUMPEN FÁR ALDRIG GÁ TORRT!

Om foreskrifterna oven inte iakttas kan det leda till skador på pumpen och på hela anlaggningen!

Start

Öppna alla genomloppsventiler på sugnings- och utloppsledningarna.

Satt i kontakten i eluttaget, vrid brytaren till "PÅ" (tryck in I) och vanta tills sugningen har avslutats. Om en fotventil har monterats sker detta omedelbart.

Kontrollera att motorns rotationsriktning ar medurs, det kan du se genom titthålet baktill på motorn. Stäng av genom att forst vrida brytaren till AV (tryck in O) och dra sedan ut kontakten ur eluttaget.

Om motorn inte startar eller inte for ut nagot vatten sku du kontrollera feltabellen langre bak i denna broschyr och folja de instruktioner som anges)där.

Underhäll

Elpumpen kräver inget särskilt unterhäll. Trots det rekommenderar vi att pumpentöms om den inte sca användas under en langre period. Om pumpen inte sca användas under en langre period maste den rengöras och forvaras på en torr, valventilerad plats.

Töm pumpen under kalla perioder (i synnerhet om det finns risk För frost) für att forebygga att den fryser sönder.

Feltabel

Fel:

Motorn startar inte: Orsak och Lösning 1, 4 eller 6

Pumpen suger inte: Orsak och Lossing 3, 5, 8, 9 erer 11

Motorn roterar men bygger inte upp nagot tryck: Orsak och losning 5, 7, 8, 9 eller 11

Otilracklig vattenmängd: Orsak och Lösning 2, 3, 5, 7 och 12

Motorn overhettas: Orsak och Lossing 4 aller 10

Motorn startar och stannar hela tiden automatiskt: Orsak och LOSSing 1, 4 eller 10

Orsak och进展情况:

1. Pumpen ar blockerad, sla av den och ta den till serviceavdelningen.
2. Stopi fotventilen, gor ren den ell er byt ut den.
3. Vattennivän ar für lag; kontrollera insugningshöjden.
4. Felaktig anslutningsppanning, kontrollera att natspaffeningen overensstammer med den spanning som anges pa typskylten.
5. Vattennivan har blivit for lag, se till att insugningshöjden korrigeras.
6. Säkringen har gätt eller att termiskt skydd stänger av pumpen. Byt ut sökringen eller vänta tills det termiska skyddet har fätt svalna.
7. Fläkten ar sliten, ta pumpen till serviceavdelningen.
8. Fotventilen ligger over vattennivan, se till att sugslangen ligger ordentligt under vattnet.
9. Pumpen har inte haft tillräckligt med tid pa sig for att suga. Fyll pumphuset med vatten.
10. Utrymmet ar dalgit ventilerat. Sörj for tillräcklig ventilation och/eller kylning.
11. Luft i systemet. Tata anslutningarna och kopplingarna ordentligt.
12. Stopp i injektorn, ta pumpen till serviceavdelningen.

Avfallshantering

Inom EU innebär denna symbol att Produkten inte få kastas som vanliga hushållssopor. Gammal utrustning innehäller värdefulla material, lämpligt for recycling. Dessa material bör góras tillganglig for Återvinning for att Förhindra negativ paverkan på hälsa och miljö p.g.a. okontrollerad sophämtning. Vänligen lamna dārfor gammal utrustning till dārfor avsedda insamlingsstallen. Alternativt, kontakta den ursprungliga leverantören som kan se till att sá mxanga componenter som möjlg tkan Återvinnas.

CE-deklaration

Se sidan 34.
