Merkki	Eurom
Malli	Flow TP800P
Tuotetyyppi	Itseimevä keskipakovesipumppu
Teho	800 W
Maksimikapasiteetti	53 l/min
Maksimi nostokorkeus	40 m
Maksimi imukorkeus	8 m
Liitännät	1" - 1"
Syöttöjännite	230 V ~ 50 Hz
Lämpösuojaus	Integroitu
Suositeltu katkaisija	30 mA vikavirtasuoja
Pumpun rungon materiaali	Muovi
Paino	6,7 kg
Veden maksimilämpötila	35 °C
Asennus	Suojassa, lähellä vesilähdettä, kiinnitä jos käyttö on pysyvää
Huolto	Tyhjennä käytön jälkeen, puhdista ja säilytä kuivassa, suojaa jäätymiseltä
Turvallisuus	Älä koskaan käytä kuivana; käytä 30 mA vikavirtasuojaa
Korjattavuus	Varaosat saatavilla huoltopalvelun kautta (juoksupyörä, läppä, injektori)

Usein kysytyt kysymykset - Flow TP800P Eurom

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista sähkönsyöttö (230 V, 50 Hz), vikavirtasuoja (30 mA) ja ettei pumppu ole jumissa. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Miksi pumppu ei ime?

Mahdollisia syitä: vedenpinta liian alhaalla, takaiskuventtiili tukossa tai veden yläpuolella, ilmaa järjestelmässä. Täytä pumppu ensin vedellä ja tarkista liitokset.

Miten pumppu imeytetään oikein?

Irrota täyttötulppa (akselin yläpuolelta), täytä pumpun runko kokonaan vedellä, ja kierrä tulppa takaisin. Varmista, että pumppu ei koskaan käy kuivana.

Pumppu pyörii, mutta ei tuota painetta, miksi?

Tarkista, ettei takaiskuventtiili ole tukossa, juoksupyörä ei ole kulunut eikä liitoksissa ole ilmavuotoja. Imeytysaika saattaa myös olla riittämätön.

Miten suojata pumppu talvella?

Tyhjennä pumppu ja letkut kokonaan jäätymisvaurioiden välttämiseksi. Säilytä kuivassa ja hyvin ilmastoidussa tilassa.

Millaista säännöllistä huoltoa tarvitaan?

Erityistä huoltoa ei tarvita. Käyttämättömänä olon jälkeen puhdista pumppu ja varmista, että se on kuiva ennen varastointia.

Voiko käyttää kuumaa vettä?

Ei, veden maksimilämpötila on 35 °C. Kuumemman veden tai muiden nesteiden käyttö vaurioittaisi pumppua.

Miten imuletku asennetaan?

Käytä jäykkää letkua, joka kestää alipainetta. Sen pään tulee olla vähintään 30 cm veden alla. Vältä mutkia ja aseta letku vähintään 2 % kaltevuudella.

Mitä tehdä, jos moottori ylikuumenee?

Tarkista syöttöjännite, varmista riittävä ilmanvaihto moottorin ympärillä. Integroitu lämpösuojaus saattaa katkaista moottorin; odota jäähtymistä ennen uudelleenkäynnistystä.

Miten pumppu hävitetään käyttöiän päätyttyä?

Älä heitä sitä kotitalousjätteen mukana. Vie se sähkölaitteiden keräyspisteeseen tai palauta myyjälle kierrätettäväksi.

KÄYTTÖOHJE Flow TP800P Eurom

Käyttoohjeet (FI) (sivu 30)

TP800P & TP800R & TP1200R

Art.nr. 262926 & 262940 & 262964

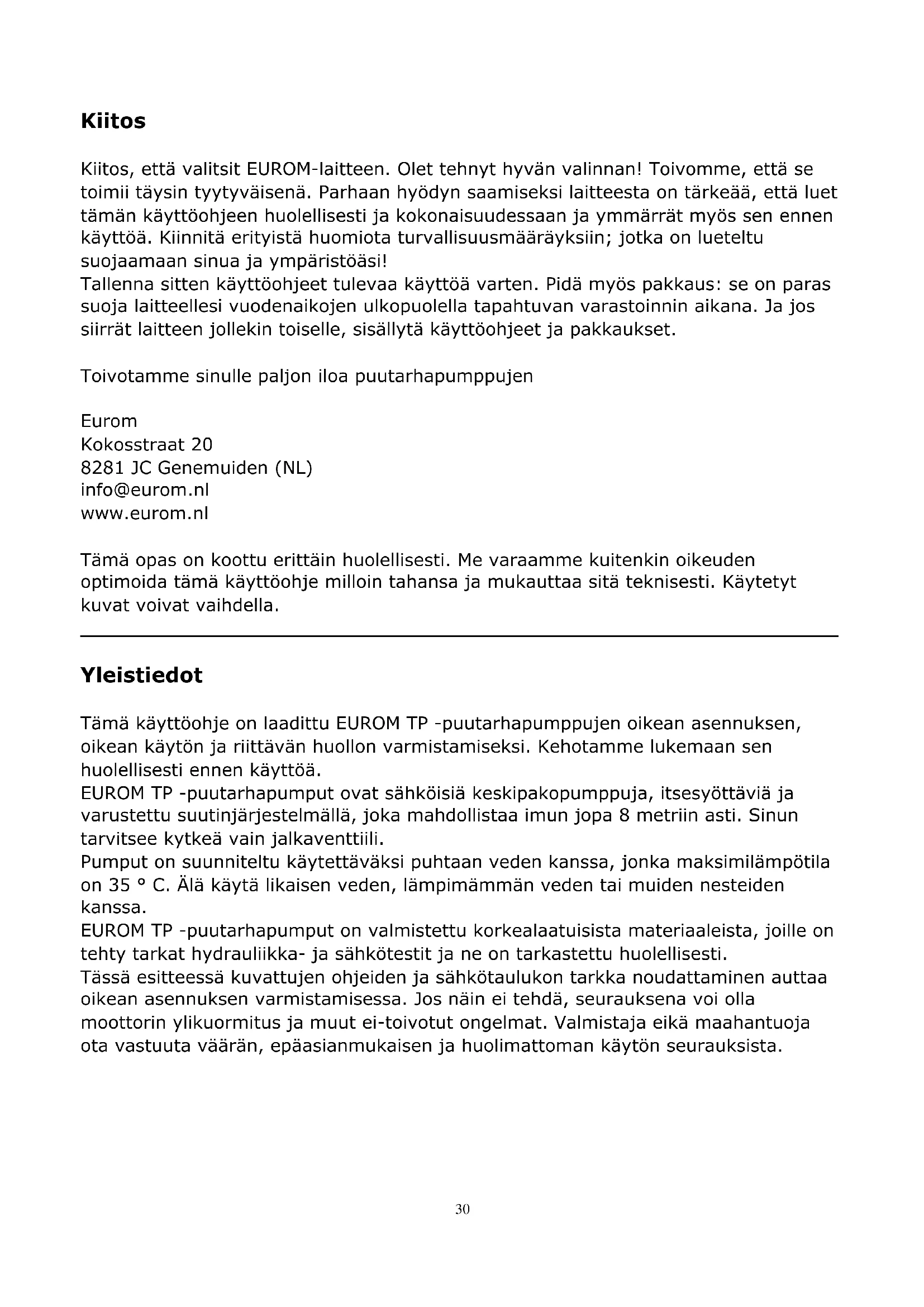

Dank

Kiitos, etta valitsit EUROM-laitteen. Olet tehnyt hyvän valinnan! Toivomme, etta se toimii tãysin ttytyväisenä. Parhaan hyödyn saamiseksi laitteesta on tärkeää, etta luet tämän käyttoohjeen huolellisesti ja kokonaisuudessaan ja ymmärrät myös sen ennen käyttoä. Kiinnitä erityistä huomiota turvallisuusmaäräyksiin; jotka on lueteltu suojaamaan sinua ja ympäristöäsi!

Tallenna sitten käyttoohjeet tulevaa käytöä varten. Pidä myös pakkaus: se on paras suoja laittelesi vuodenaikojen ulkopuolella tapahtuvan varastoinnin aikana. Ja jos siirrät laitteen jollekin toiselle, sisältyä käyttoohjeet ja pakkaukset.

Toivotamme sinulle paljon iloa puutarhapumppujen

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Tämä opas on koottu erittäin huolellisesti. Me varaamme kuitenkin oikeuden optimoida tämä käyttoohje milloin nahansa ja mukauttaa sitä teknisesti. Käytetyt kuvat voivat vaihdella.

Yleistiedot

Tämä käytöohje on laadittu EUROM TP -puutarhapumppujen oikean asennuksen, oikean käytön ja riittävän huollon varmistamiseksi. Kehotamme lukemaan sen huolellisesti ennen käytöä.

EUROM TP -puutarhapumput ovat sahköisiä keskipakopumppuja, itsesyöttäviä ja varustetu suutinjärestelmällä, joka mahdollistaa imun jopa 8 metriin asti. Sinuntarvitsee kytkeä vain jalkaventtiili.

Pumput on suunniteltu käytettväksi puhtaan veden kanssa, jonka maksimilampötila on 35^ C. Älä käytä likaisen veden, lämpimämän veden tai muidennesteiden kanssa.

EUROM TP -puutarhapumput on valmistetu korkealaatuisista materiaaleista, joille on tehty tarkat hydraulikka- ja sahkötestit ja ne on tarkastetu huolellisesti.

Tässä esitteessä kuvattujen ohjeiden ja sähkötaulukon tarkka noudattaminen auttaa oikean asennuksen varmistamisessa. Jos nain ei tehdä, seurauktena voi olla moottorin ylikuormitus ja muut ei-toivotut ontelmat. Valmistaja eikä maahantuoja ota vastuuta värän, epääasianmukaisen ja huolimattoman käytön seurauktista.

Tekniset tiedot

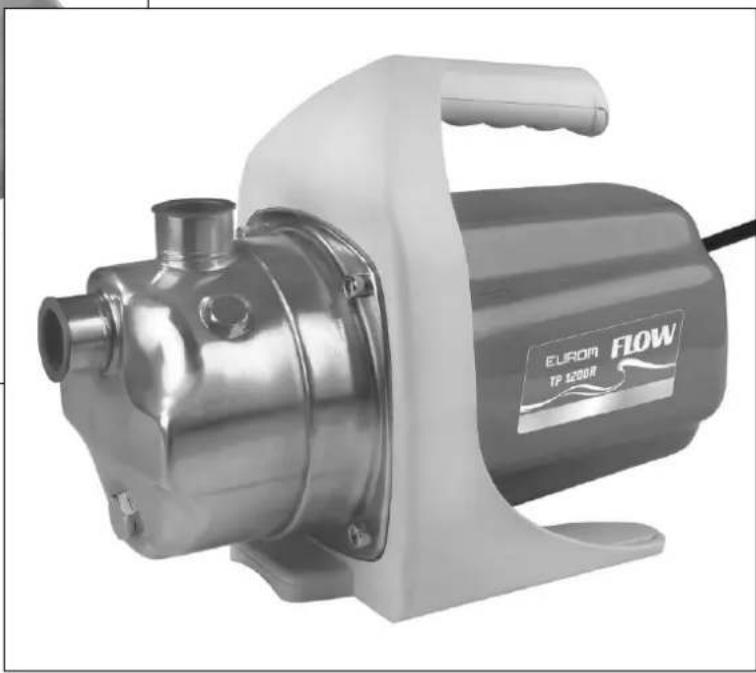

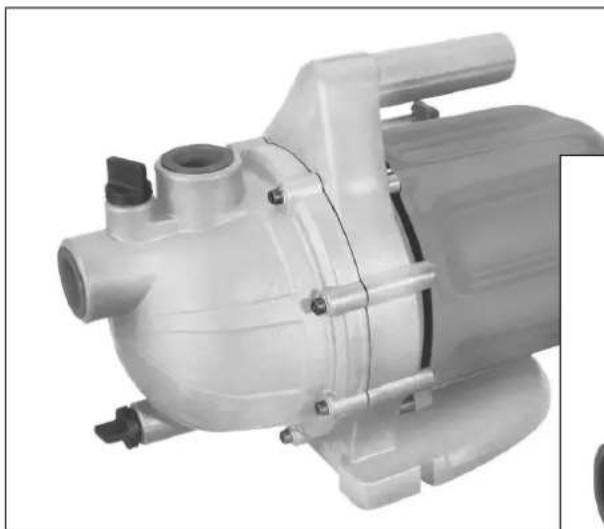

Typppi	TP800P	TP800R	TP1200R
Teho	800W	800W	1200W
Max. tilavuus	53 l/m	53 l/m	63 l/m
Tyhjennyspää max.	40m	40m	48m
Imunkorkeus max.	8m	8m	8m
Liitännät	1" - 1"	1" - 1"	1" - 1"
Syöttöjannite	230V-50Hz	230V-50Hz	230V-50Hz
Pumpun kotelo	muovia	Ruostumatonta terästä	Ruostumatonta terästä
Paino	6,7 kg	7,8 kg	8,5 kg

Asennus

Sähkopumppu tulisi sijoittaa mahdollisimman lahelle veden pintaa minimi-imukorkeuden saavuttamiskesi, ja samalla vahennetaan siten poistopaan haviotä.

Kun asennat pumpun pysyvästi, kiinnitä se pinnalle pumpun tuen reikien avulla.

Pumppu taytyy asentaa kuivaan paikkaan, jotta se ei uppoa veteen missaan olosuheissa.

Jos edellä mainittuja ehtoja ei noudateta, pumppu ja koko järjestelmä voivat vaurioitua!

Letkuliitannat

Imuletkun taytyy olla alipaineen kestäva. Paan tulee olla vähintään 30 cm veden alla, jotta estetaan pyörteiden muodostuminen väistämattöman ilmanoton kanssa.

Liitantöjen ja liittimien on oltava ehdottoman vesitiiviita. Pidä letkujen mutkien ja taitosten lukumärä mahdollisimman pienena! Varmista, etta imulektua on kallistettu vähintaan 2%.

Tyhjennysletkun halkaisijan täytyy olla vähintään yhtä suuri kuin pumpun poistoaukko.

Sahkoliitannat

Sahköasennus on asennettava voimassa olevien märäysten mukaisesti ja varustettava 30mA :n maavuotokatkaisimella.

Käytetyn pistorasian jannitteen taytyy olla 230 V - 50 Hz.

Virtajohdon tāytyy olla ETY-standardien mukainen tai H07 RN-F -typpiä VDE0620 mukaisesti.

Moottorissa on sisäänrakennettu lampösujoa.

Jos edellä mainittuja ehtoja ei noudateta, pumppu ja koko järkestelmä voivat vauroitua ja aiheuttaa sahköisku vaaran. Valmistaja tai maahantuoja ei ota vastuuta tastä!

Tarkastukset ennen käynistystä

Ennen kuin käynistät pumppua ensimmaista kerta, varmista, etta:

✓ virtalähteen jännite ja taajuus ovat puutarhapumpun typpikilven maäritysten mukaisia
pumpun aksemi pyorii tasaisesti ja vapaasti
pumpun runko on taynnä vetta. Avaa vastaava pumpun paallä oleva pistoke pistorasian tämän tekemiseksi.
✓ Tarkista, etta moottorin pyörimissunta on juoksupyörän kannessa ilmoitetulla tayalla.

PUMPPU EI SAA KOSKAAN KÄYDA KUIVANA!

Jos edellä mainittuja ehtoja ei noudateta, pumppu ja koko järjestelmä voivat vauroitua!

Käynistys

Avaa kaikki imu- ja poistoputkien virtausventtiilit.

Kytke pistorasian, aseta kytkin asentoon "ON" (I painettuna) ja odota, etta imu on valmis. Jos jalkaventtiili on asennettu, se on heti valmis.

Tarkista, onko moottorin pyörimissunta myötäpäävään. Sen voi tehdä moottorintakana olevan ovien reiän kautta. Sammuta virta asettamalla kytkin ensin asentoon OFF (O painettuna) ja irrota sitten pistoke pistorasiasta.

Jos moottori ei käynnisty tai ei syötä vetta, katso lisātietoja tämän ohjeen vianetsintakohdasta ja suorita suositellut toimenpiteet.

Huolto

Sähkopumppu ei vaadi erityista huoltoa. Suosittelemme kuitenkin tyhjentämään pumpun, jos sitä ei käytetä pidempään aikaan. Jos pumppua ei käytetä merkittävastipidempään aikaan, se täytyy puhdistaa ja varastoida kuivassa, hyvin ilmastoidussatilassa.

Talvella (ja ehdottomasti silloin, jos tiedossa on pakkasta) pumppu taytyy tyhjentäa jäätymisen estämiseksi.

Vikalista

Vika:

Moottori ei käynnisty: Syy ja ratkaisu 1, 4 tai 6

Pumppu ei ime: Syy ja ratkaisu 3, 5, 8, 9 tai 11

Moottori on käynnissä, mutta ei muodosta painetta: Syy ja ratkaisu 5, 6, 8, 9 tai 11

Riittämätön veden tuotto: Syy ja ratkaisu 2, 3, 5, 7 tai 12

Moottori ylikuumenee: Syy ja ratkaisu 4 tai 10

Moottori käynnistyy ja pysähtyy automaattisesti: Syy ja ratkaisu 1, 4 tai 10

Syy ja ratkaisu:

1. Pumppu on tukossa. Sammuta se ja toimita huoltoon.
2. Jalkaventtiili on tukossa, puhdista tai vaihda se.

3. Veden taso on lian matala, tarkasta imukorkeus.

4. Väärä verkkojännite: tarkista, vastaako verkkojännite typpikilven vaadittua jannitettä.

5. Vedenpinta on laskenut lian matalalle. Varmista, etta imukorkeus on oikea.
6. Palanut sulake tai lamposuoja on lauennut pumpussa. Vaihda sulake tai anna lamposuojan jäahtyä.
7. Sulakteen juoksupyöra on kulunut. Toimita pumppu asiakaspalveluun
8. Jalkaventtiili on vedenpinnan ylapuolella. Varmista, etta imuleku on upotetu kunnolla.
9. Pumpulla ei ole ollut tarpeeksiaikaa itsesyottto. Tayt pumpun kotelo vedellä.
10. Tila on huonosti ilmastoitu. Järjestä riittävä ilmanvaihto ja/tai jäähdytys.
11. Ilmaa järestelmässä. Tiivista liitannat ja liittimet kunnolla.
12. Suutin on tukossa. Toimita pumppu asiakaspalveluun.

Poistaminen

EU: ssa tämä symboli tarkoittaa, etta tata tuotetta ei saa havittätavallisen talousjätteen mukana. Jatelaitteet sisaltavat arvokkaitamateriaaleja, joita voidaan ja pitäa kayttäuudelleen, jotta saantelemattöman jatteenkeräyksen avulla ei vahingoitetaymäristöä ja terveyttä. Siksi vie havitetyt valineet nimettyyn keräyspisteeseen tai ota yhteyttä ritykseen, josta ostit laitteen. He voivat varmistaa, etta mahdollisimman monta laitteen osaa kaytetaan uudelleen.

CE-ilmoitus

Katso sivu 34.
