Merkki	Eurom
Malli	Flow TP800R
Tuotetyyppi	Puutarhapumppu
Pumpputyyppi	Itseimevä keskipakopumppu suuttimella
Teho	800 W
Maksimivirta	53 l/min
Maksimi nostokorkeus	40 m
Maksimi imukorkeus	8 m
Imu- ja poistoliitännät	1" - 1"
Syöttöjännite	230 V ~ 50 Hz
Pumppurungon materiaali	Ruostumaton teräs
Paino	7,8 kg
Veden maksimilämpötila	35 °C
Lämpösuojaus	Sisäänrakennettu
Vaadittava vikavirtasuoja	30 mA
Sähkökaapeli	Tyyppi H07 RN-F (VDE0620 mukainen)
Käyttö	Vain puhdas vesi
Asennus	Kiinteä tai kannettava, älä upota
Huolto	Tyhjennä käytön jälkeen, suojaa jäätymiseltä
Turvallisuus	Älä käytä kuivana

Usein kysytyt kysymykset - Flow TP800R Eurom

Miten pumppu esitäytetään ennen ensimmäistä käyttöä?

Ennen ensimmäistä käyttöä täytä pumppurunko kokonaan vedellä ruuvaamalla aukkoakselin yläpuolella oleva tulppa auki. Varmista, että pumppua ei koskaan käytetä kuivana. Tarkista myös, että akseli pyörii vapaasti.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista ensin syöttöjännite (sen on oltava 230 V-50 Hz). Tarkista vikavirtasuoja (30 mA). Jos pumppu on jumissa, irrota se ja ota yhteys huoltopalveluun. Lämpösuojaus on voinut myös katkaista virran; odota sen jäähtymistä.

Pumppu ei ime, mitä tehdä?

Varmista, että takaiskuventtiili on puhdas ja veden alla. Tarkista, että imuletku on tiivis ja ilman mutkia. Imukorkeus ei saa ylittää 8 m. Täytä pumppurunko uudelleen vedellä tarvittaessa.

Miten imu- ja poistoputket asennetaan oikein?

Imuletkun on kestettävä alipainetta ja oltava upotettuna vähintään 30 cm syvyyteen pyörteiden välttämiseksi. Asenna se vähintään 2 % kaltevuudella. Liitosten on oltava täysin tiiviit. Poistoputken halkaisijan on oltava vähintään pumpun ulostulon suuruinen.

Mitä riskejä liittyy pumpun käyttämiseen kuivana?

Pumpun käyttäminen kuivana voi aiheuttaa moottorin ylikuumenemisen ja vaurioittaa pumppua pysyvästi. Tämä myös mitätöi takuun. Ennen jokaista käynnistystä varmista, että pumppurunko on täynnä vettä.

Miten pumppu huolletaan talvella?

Pakkasjaksolla tyhjennä pumppu kokonaan jäätymisvaurioiden välttämiseksi. Puhdista se ja säilytä kuivassa, hyvin tuuletetussa paikassa. Jos pumppu on pitkään käyttämättä, tyhjennä se säännöllisesti.

Mikä on maksimi imukorkeus?

Maksimi imukorkeus on 8 metriä. Parhaan suorituskyvyn saavuttamiseksi sijoita pumppu mahdollisimman lähelle veden pintaa nostokorkeuden häviön pienentämiseksi.

Voinko käyttää pumppua kuumalla vedellä?

Ei, pumppu on suunniteltu puhtaalle vedelle maksimilämpötilassa 35 °C. Kuumemman veden tai muiden nesteiden käyttö voi vahingoittaa pumppua ja mitätöidä takuun.

Mitä tehdä, jos moottori ylikuumenee?

Varmista, että pumpun ympärillä on hyvä ilmanvaihto eikä mikään estä jäähdytystä. Moottorissa on sisäänrakennettu lämpösuojaus, joka katkaisee virran automaattisesti ylikuumenemisen sattuessa; anna jäähtyä ennen uudelleenkäynnistystä. Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Miten laite hävitetään käyttöiän päätyttyä?

Älä hävitä laitetta kotitalousjätteen mukana. Vie se keräyspisteeseen, joka on tarkoitettu sähkö- ja elektroniikkalaitteille. Kierrätettävät materiaalit kerätään ja käsitellään ympäristömääräysten mukaisesti.

KÄYTTÖOHJE Flow TP800R Eurom

Käyttoohjeet (FI) (sivu 30)

TP800P & TP800R & TP1200R

Art.nr. 262926 & 262940 & 262964

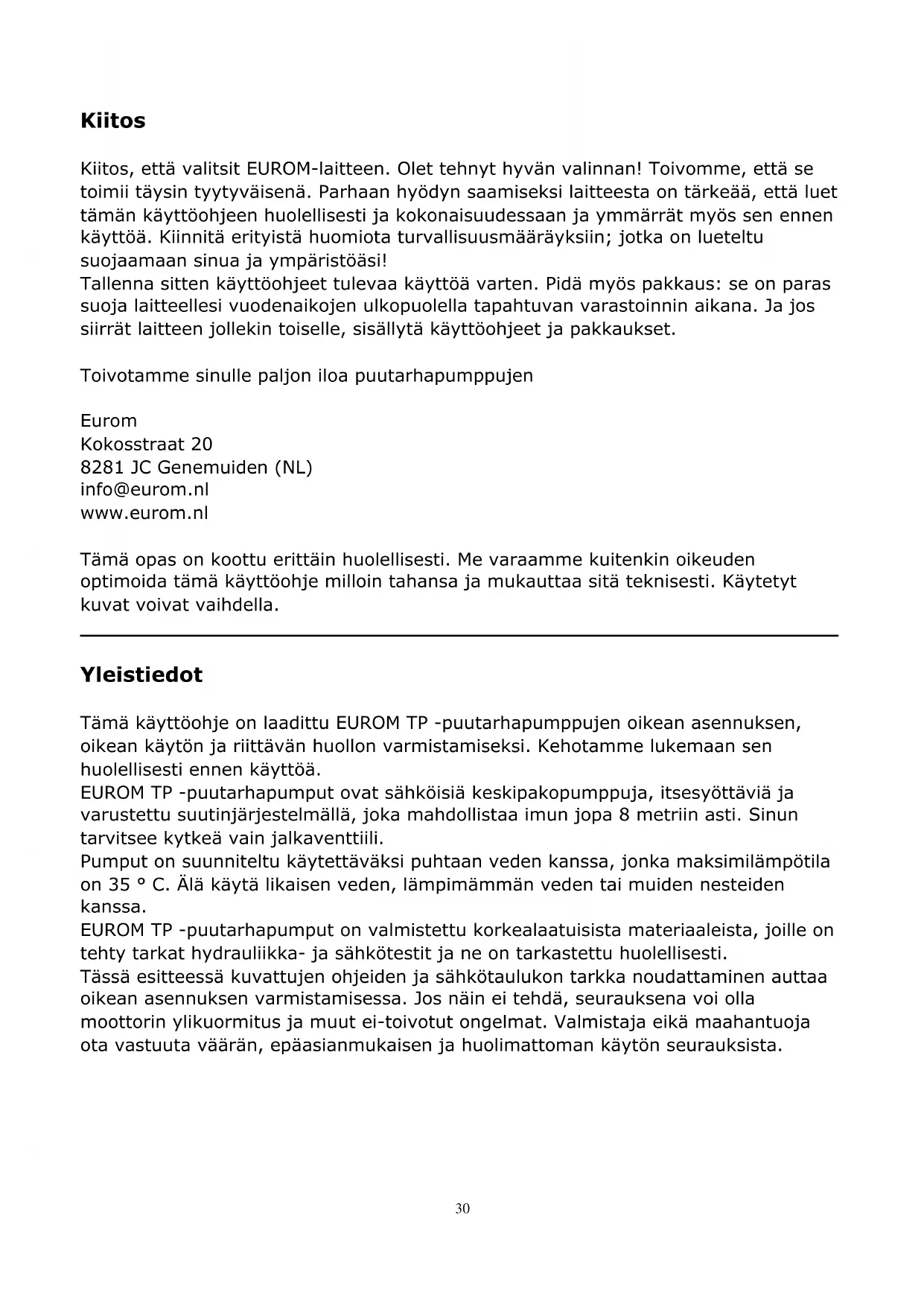

Dank

Kiitos, etta valitsit EUROM-laitteen. Olet tehnyt hyvän valinnan! Toivomme, etta se toimii tãysin tyytyväisenä. Parhaan hyödyn saamiseksi laitteesta on tärkeää, etta luet tãmän käyttoohjeen huolellisesti ja kokonaisuudessaan ja ymmärrät myös sen ennen käyttoä. Kiinnitä erityistä huomiota turvallisuusmaäräyksiin; jotka on lueteltu suojaamaan sinua ja ympäristöäsi!

Tallenna sitten käyttoohjeet tulevaa käytöä varten. Pidä myös pakkaus: se on paras suoja laittelesi vuodenaikojen ulkopuolella tapahtuvan varastoinnin aikana. Ja jos siirrät laitteen jollekin toiselle, sisällytä käyttoohjeet ja pakkaukset.

Toivotamme sinulle paljon iloa puutarhapumppujen

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Tämä opas on koottu erittäin huolellisesti. Me varaamme kuitenkin oikeuden optimoida tämä käytöohje milloin tahansa ja mukauttaa sitä teknisesti. Käytetyt kuvat voivat vaihdella.

Yleistiedot

Tämä käytöohje on laadittu EUROM TP -puutarhapumppujen oikean asennuksen, oikean käytön ja riittävän huollon varmistamiseksi. Kehotamme lukemaan sen huolellisesti ennen käytöä.

EUROM TP -puutarhapumput ovat sahköisiä keskipakopumppuja, itsesyottäviä ja varustetu suutinjärestelmällä, joka mahdollistaa imun jopa 8 metriin asti. Sinuntarvitsee kytkeä vain jalkaventtiili.

Pumput on suunniteltu käytettväksi puhtaan veden kanssa, jonka maksimilampötila on 35^ C. Älä käytä likaisen veden, lämpimämän veden tai muiden{nesteiden kanssa.

EUROM TP -puutarhapumput on valmistetu korkealaatuisista materiaaleista, joille on tehty tarkat hydraulikka- ja sahkötestit ja ne on tarkastetu huolellisesti.

Tässä esitteessä kuvattujen ohjeiden ja sähkötaulukon tarkka noudattaminen auttaa oikean asennuksen varmistamisessa. Jos nain ei tehdä, seurauktena voi olla moottorin ylikuormitus ja muut ei-toivotut ontelmat. Valmistaja eikä maahantuoja ota vastuuta värän, epäasianmukaisen ja huolimattoman käytön seurauktista.

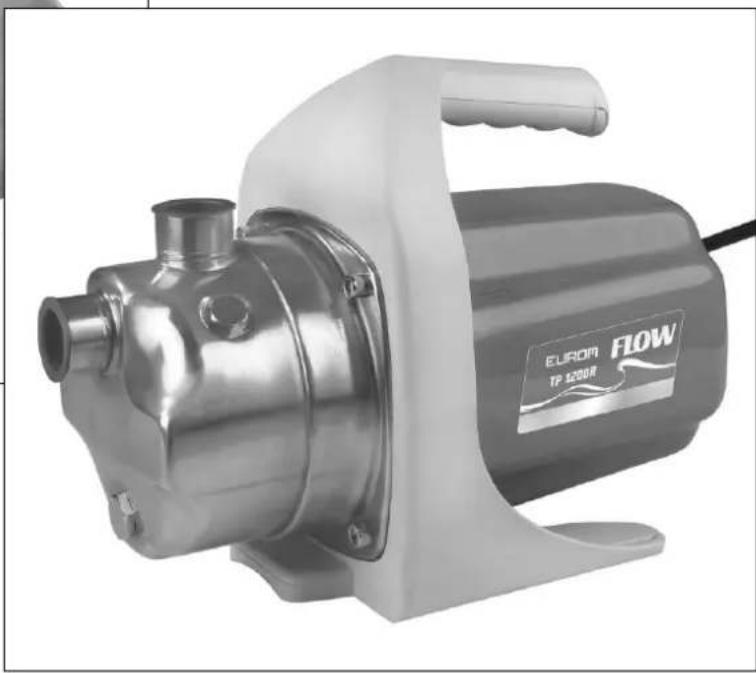

Tekniset tiedot

Typppi	TP800P	TP800R	TP1200R
Teho	800W	800W	1200W
Max. tilavuus	53 l/m	53 l/m	63 l/m
Tyhjennyspää max.	40m	40m	48m
Imunkorkeus max.	8m	8m	8m
Liitännät	1" - 1"	1" - 1"	1" - 1"
Syöttöjännite	230V-50Hz	230V-50Hz	230V-50Hz
Pumpun kotelo	muovia	Ruostumatonta terästä	Ruostumatonta terästä
Paino	6,7 kg	7,8 kg	8,5 kg

Asennus

Sähkopumppu tulisi sijoittaa mahdollisimman lahelle veden pintaa minimi-imukorkeuden saavuttamiskesi, ja samalla vahennetaan siten poistopaan haviotä.

Kun asennat pumpun pysyvästi, kiinnitä se pinnalle pumpun tuen reikien avulla.

Pumppu taytyy asentaa kuivaan paikkaan, jotta se ei uppoa veteen missaan olosuheissa.

Jos edellä mainittuja ehtoja ei noudateta, pumppu ja koko järjestelmä voivat vaurioitua!

Letkuliitannat

Imuletkun taytyy olla alipaineen kestäva. Paan tulee olla vähintään 30 cm veden alla, jotta estetaan pyörteiden muodostuminen väistämattöman ilmanoton kanssa.

Liitantöjen ja liittimien on oltava ehdottoman vesitiiviita. Pidä letkujen mutkien ja taitosten lukumärä mahdollisimman pienena! Varmista, etta imulektua on kallistettu vähintaan 2%.

Tyhjennysletkun halkaisijan täytyy olla vähintään yhtä suuri kuin pumpun poistoaukko.

Sahköliitannät

Sahköasennus on asennettava voimassa olevien märäysten mukaisesti ja varustettava 30mA :n maavuotokatkaisimella.

Käytetyn pistorasian jannitteen tätyy olla 230 V - 50 Hz.

Virtajohdon tāytyy olla ETY-standardien mukainen tai H07 RN-F -typpiä VDE0620 mukaisesti.

Moottorissa on sisäänrakennettu lampösujoa.

Jos edellä mainittuja ehtoja ei noudateta, pumppu ja koko järkestelmä voivat vauroitua ja aiheuttaa sähköisku vaaran. Valmistaja tai maahantuoja ei ota vastuuta tastä!

Tarkastukset ennen käynnistystä

Ennen kuin käynistät pumppua ensimmäista kertaa, varmista, etta:

✓ virtalähteen jännite ja taajuus ovat puutarhapumpun typpikilven maäritysten mukaisia
pumpun aksemi pyorii tasaisesti ja vapaasti
pumpun runko on taynnä vetta. Avaa vastaava pumpun paallä oleva pistoke pistorasian tämän tekemiseksi.
✓ Tarkista, etta moottorin pyörimissunta on juoksupyörän kannessa ilmoitetulla tayalla.

PUMPPU EI SAA KOSKAAN KÄYDA KUIVANA!

Jos edellä mainittuja ehtoja ei noudateta, pumppu ja koko järjestelmä voivat vauroitua!

Käynistys

Avaa kaikki imu- ja poistoputkien virtausventtiilit.

Kytke pistorasiaan, aseta kytkin asentoon "ON" (I painettuna) ja odota, etta imu on valmis. Jos jalkaventtiili on asennettu, se on heti valmis.

Tarkista, onko moottorin pyörimissunta myötäpäävään. Sen voi tehdä moottorintakana olevan ovien reiän kautta. Sammuta virta asettamalla kytkin ensin asentoon OFF (O painettuna) ja irrota sitten pistoke pistorasiasta.

Jos moottori ei käynnisty tai ei syötä vetta, katso lisātietoja tämän ohjeen vianetsintakohdasta ja suorita suositellut toimenpiteet.

Huolto

Sähköpumppu ei vaadi erityista huoltoa. Suosittelemme kuitenkin tyhjentämään pumpun, jos sitä ei käytetä pidempään aikaan. Jos pumppua ei käytetä merkittävasti pidempään aikaan, se täytyy puhdistaa ja varastoida kuivassa, hyvin ilmastoidussa tilassa.

Talvella (ja ehdottomasti silloin, jos tiedossa on pakkasta) pumppu taytyy tyhjentäa jäätymisen estämiseksi.

Vikalista

Vika:

Moottori ei käynnisty: Syy ja ratkaisu 1, 4 tai 6

Pumppu ei ime: Syy ja ratkaisu 3, 5, 8, 9 tai 11

Moottori on käynnissä, mutta ei muodosta painetta: Syy ja ratkaisu 5, 6, 8, 9 tai 11

Riittämätön veden tuotto: Syy ja ratkaisu 2, 3, 5, 7 tai 12

Moottori ylikuumenee: Syy ja ratkaisu 4 tai 10

Moottori käynnistyy ja pysähtyy automaattisesti: Syy ja ratkaisu 1, 4 tai 10

Syy ja ratkaisu:

1. Pumppu on tukossa. Sammuta se ja toimita huoltoon.
2. Jalkaventtiili on tukossa, puhdista tai vaihda se.

3. Veden taso on lian matala, tarkasta imukorkeus.

4. Väärä verkkojännite: tarkista, vastaako verkkojännite typpikilven vaadittua jannitettä.

5. Vedenpinta on laskenut lian matalalle. Varmista, etta imukorkeus on oikea.
6. Palanut sulake tai lamposuoja on lauennut pumpussa. Vaihda sulake tai anna lamposuojan jäahtyä.
7. Sulakteen juoksupyöra on kulunut. Toimita pumppu asiakspalveluun
8. Jalkaventtiili on vedenpinnan ylapuolella. Varmista, etta imuleku on upotetu kunnolla.
9. Pumpulla ei ole ollut tarpeeksiaikaa itsesyottto. Tayt pumpun kotelo vedellä.
10. Tila on huonosti ilmastoitu. Järjestä riittävä ilmanvaihto ja/tai jäähdytys.
11. Ilmaa järestelmässä. Tiivista liitannat ja liittimet kunnolla.
12. Suutin on tukossa. Toimita pumppu asiakaspalveluun.

Poistaminen

EU: ssa tämä symboli tarkoittaa, etta tata tuotetta ei saa havittätavallisen talousjätteen mukana. Jatelaitteet sisaltavat arvokkaitamateriaaleja, joita voidaan ja pitäa käyttaa uudelleen, jotta saantelemattöman jatteenkeräyksen avulla ei vahingoitetaymäristöa ja terveyttä. Siksi vie havitetyt valineet nimettyyn keräyspisteeseen tai ota yhteyttä ritykseen, josta ostit laitteen. He voivat varmistaa, etta mahdollisimman monta laitteen osaa käytetän uudelleen.

CE-ilmoitus

Katso sivu 34.
