MODE D'EMPLOI DTW190JX1 MAKITA

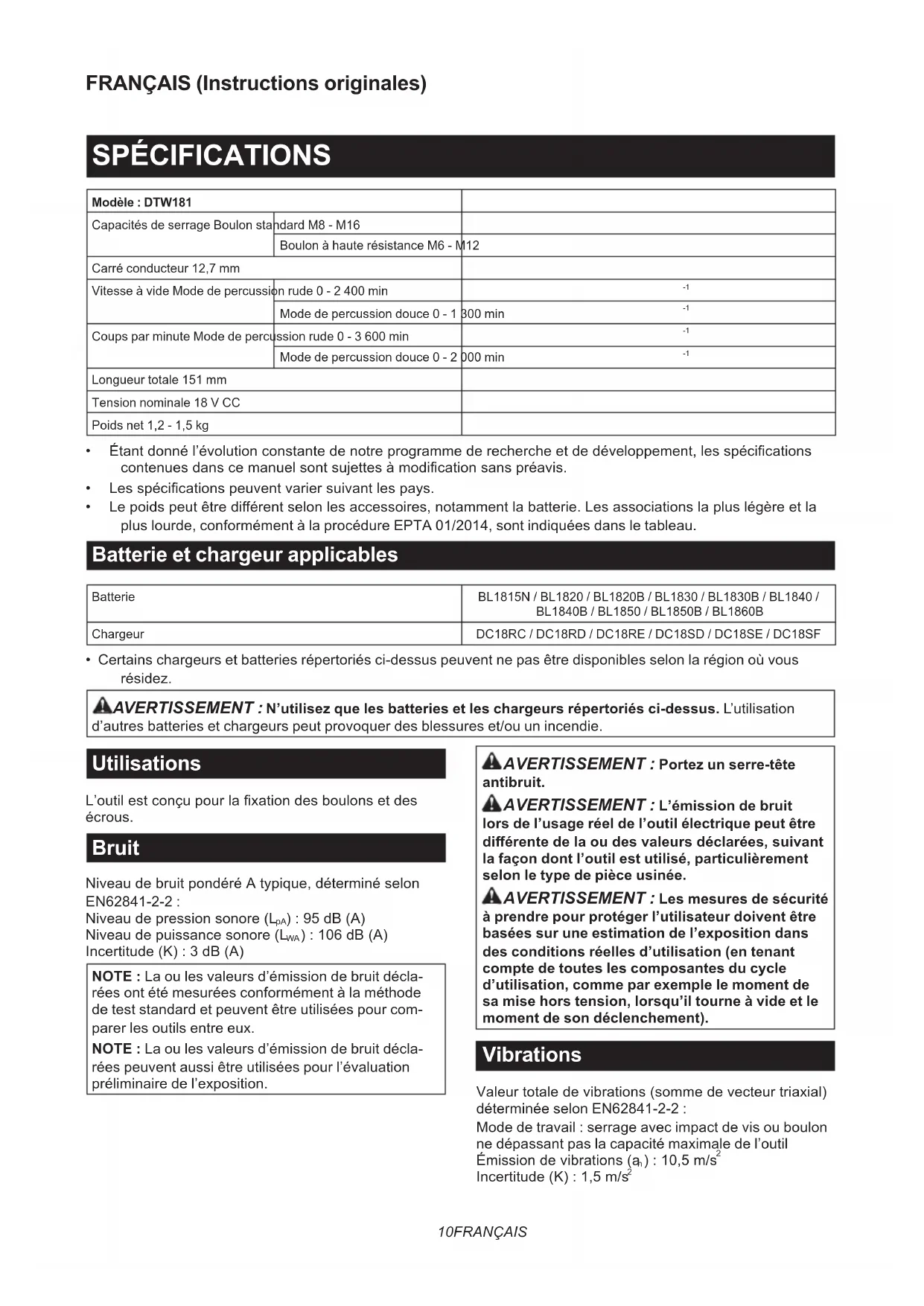

Coups par minute Mode de percussion rude 0 - 3 600 min

Longueur totale 151 mm Tension nominale 18 V CC Poids net 1,2 - 1,5 kg

• Étantdonnél’évolutionconstantedenotreprogrammederechercheetdedéveloppement,lesspécications contenuesdanscemanuelsontsujettesàmodicationsanspréavis.

• Lesspécicationspeuventvariersuivantlespays.

• Lepoidspeutêtredi󰀨érentselonlesaccessoires,notammentlabatterie.Lesassociationslapluslégèreetla plus lourde, conformément à la procédure EPTA 01/2014, sont indiquées dans le tableau. Batterie et chargeur applicables Batterie BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B Chargeur DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF

• Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous résidez.

AVERTISSEMENT : N’utilisez que les batteries et les chargeurs répertoriés ci-dessus. L’utilisation

d’autres batteries et chargeurs peut provoquer des blessures et/ou un incendie. Utilisations L’outilestconçupourlaxationdesboulonsetdes écrous. Bruit NiveaudebruitpondéréAtypique,déterminéselon EN62841-2-2 : Niveaudepressionsonore(L

):106dB(A) Incertitude(K):3dB(A) NOTE : La ou les valeurs d’émission de bruit décla- rées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour com- parer les outils entre eux. NOTE : La ou les valeurs d’émission de bruit décla- rées peuvent aussi être utilisées pour l’évaluation préliminaire de l’exposition.

AVERTISSEMENT : Portez un serre-tête

AVERTISSEMENT : L’émission de bruit

lors de l’usage réel de l’outil électrique peut être di󰀨érente de la ou des valeurs déclarées, suivant la façon dont l’outil est utilisé, particulièrement selon le type de pièce usinée.

AVERTISSEMENT : Les mesures de sécurité

à prendre pour protéger l’utilisateur doivent être basées sur une estimation de l’exposition dans des conditions réelles d’utilisation (en tenant compte de toutes les composantes du cycle d’utilisation, comme par exemple le moment de sa mise hors tension, lorsqu’il tourne à vide et le moment de son déclenchement). Vibrations Valeurtotaledevibrations(sommedevecteurtriaxial) déterminée selon EN62841-2-2 : Mode de travail : serrage avec impact de vis ou boulon ne dépassant pas la capacité maximale de l’outil Émissiondevibrations(a

Incertitude(K):1,5m/s 211 FRANÇAIS NOTE : La ou les valeurs de vibration totales décla- rées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour com- parer les outils entre eux. NOTE : La ou les valeurs de vibration totales décla- rées peuvent aussi être utilisées pour l’évaluation préliminaire de l’exposition.

AVERTISSEMENT : L’émission de vibrations

lors de l’usage réel de l’outil électrique peut être di󰀨érente de la ou des valeurs déclarées, suivant la façon dont l’outil est utilisé, particulièrement selon le type de pièce usinée.

AVERTISSEMENT : Les mesures de sécurité

à prendre pour protéger l’utilisateur doivent être basées sur une estimation de l’exposition dans des conditions réelles d’utilisation (en tenant compte de toutes les composantes du cycle d’utilisation, comme par exemple le moment de sa mise hors tension, lorsqu’il tourne à vide et le moment de son déclenchement). Déclaration de conformité CE Pour les pays européens uniquement La déclaration de conformité CE est fournie en Annexe A à ce mode d’emploi.

CONSIGNES DE SÉCURITÉ

Consignes de sécurité générales pour outils électriques

AVERTISSEMENT : Veuillez lire les

consignes de sécurité, instructions, illustrations et spécications qui accompagnent cet outil électrique. Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner une électrocu- tion, un incendie et/ou de graves blessures. Conservez toutes les mises en garde et instructions pour réfé- rence ultérieure. Le terme « outil électrique » dans les avertissements fait référence à l’outil électrique alimenté par le secteur (aveccordond’alimentation)ouàl’outilélectriquefonc- tionnantsurbatterie(sanscordond’alimentation). Consignes de sécurité pour boulonneuse sans l

Tenez l’outil électrique par des surfaces de prise isolées lorsque vous e󰀨ectuez une tâche au cours de laquelle la vis ou le boulon peut entrer en contact avec des ls cachés. Le contact de lavisouduboulonavecunlsoustensionpeut transmettreducourantdanslespiècesmétalliques exposées de l’outil et électrocuter l’opérateur.

2. Portez un casque anti-bruit.

3. Vériez que la douille à choc n’est pas usée,

ssurée ou endommagée avant l’installation.

4. Tenez votre outil fermement.

5. Gardez les mains éloignées des pièces en

6. Ne touchez pas la douille à choc, le boulon,

l’écrou ou la pièce immédiatement après le fonctionnement. Ils pourraient être extrêmement chauds et vous brûler la peau.

Ayez toujours une assise ferme sous vos pieds. Veillez à ce que personne ne se trouve en dessous de vous quand vous utilisez l’outil en hauteur.

8. Le couple de serrage correct peut varier

en fonction du type ou de la dimension du boulon. Vériez le couple à l’aide d’une clé dynamométrique. CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT : NE vous laissez PAS

tromper (au l d’une utilisation répétée) par un sentiment d’aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le pro- duit en question. La MAUVAISE UTILISATION de l’outil ou l’igno- rance des consignes de sécurité indiquées dans ce mode d’emploi peut entraîner de graves blessures. Consignes de sécurité importantes pour la batterie

1. Avant d’utiliser la batterie, lisez toutes les

instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) au produit utilisant la batterie.

2. Ne démontez pas la batterie.

3. Cessez immédiatement l’utilisation si le temps

de fonctionnement devient excessivement court. Il y a risque de surchau󰀨e, de brûlures, voire d’explosion.

4. Si l’électrolyte pénètre dans vos yeux, rin-

cez-les à l’eau claire et consultez immédiate- ment un médecin. Il y a risque de perte de la vue.

5. Ne court-circuitez pas la batterie :

(1) Ne touchez les bornes avec aucun maté- riau conducteur. (2) Évitez de ranger la batterie dans un conteneur avec d’autres objets métal- liques, par exemple des clous, des pièces de monnaie, etc. (3) N’exposez pas la batterie à l’eau ou à la pluie. Un court-circuit de la batterie peut provoquer une intensité de courant élevée, une sur- chau󰀨e, parfois des brûlures et même une panne.

6. Ne rangez pas l’outil et la batterie dans un

endroit où la température risque d’atteindre ou de dépasser 50 °C.12 FRANÇAIS

7. Ne jetez pas la batterie au feu même si elle est

sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.

8. Évitez de laisser tomber ou de cogner la

9. N’utilisez pas la batterie si elle est

10. Les batteries au lithium-ion contenues sont

soumises aux exigences de la législation sur les marchandises dangereuses. Lors du transport commercial par des tierces parties ou des transitaires par exemple, des exi- gencesspéciquesenmatièred’étiquetageet d’emballage doivent être respectées. Pour la préparation de l’article expédié, il est nécessaire de consulter un expert en matériau dangereux. Veuillez également respecter les réglementations nationales susceptibles d’être plus détaillées. Recouvrez les contacts exposés avec du ruban adhésif ou du ruban de masquage et emballez la batterie de telle sorte qu’elle ne puisse pas bouger dans l’emballage.

11. Lors de la mise au rebut de la batterie, reti-

rez-la de l’outil et jetez-la en lieu sûr. Suivez les réglementations locales en matière de mise au rebut des batteries.

12. Utilisez les batteries uniquement avec les

produits spéciés par Makita. L’insertion de batteries dans des produits non conformes peut provoquer un incendie, une chaleur excessive, uneexplosionouunefuitedel’électrolyte.

13. Lorsque vous n’utilisez pas l’outil pendant une

période prolongée, la batterie doit être retirée de l’outil. CONSERVEZ CES INSTRUCTIONS. ATTENTION : N’utilisez que des batteries Makita d’origine. L’utilisation de batteries de marque autrequeMakitaoudebatteriesmodiéespeutpro- voquer l’explosion des batteries, ce qui présente un risque d’incendie, de dommages matériels et corpo- rels. Cela annulera également la garantie Makita pour l’outil et le chargeur Makita. Conseils pour assurer la durée de vie optimale de la batterie

1. Chargez la batterie avant qu’elle ne soit com-

plètement déchargée. Arrêtez toujours l’outil et rechargez la batterie quand vous remarquez que la puissance de l’outil diminue.

2. Ne rechargez jamais une batterie complète-

ment chargée. La surcharge réduit la durée de service de la batterie.

3. Chargez la batterie à une température

ambiante comprise entre 10 °C et 40 °C. Avant de charger une batterie chaude, laissez-la refroidir.

4. Rechargez la batterie si elle est restée inutili-

sée pendant une période prolongée (plus de six mois). DESCRIPTION DU FONCTIONNEMENT ATTENTION : Assurez-vous toujours que l’outil est hors tension et que sa batterie est retirée avant de l’ajuster ou de vérier son fonctionnement. Insertion ou retrait de la batterie ATTENTION : Éteignez toujours l’outil avant de mettre en place ou de retirer la batterie. ATTENTION : Tenez fermement l’outil et la batterie lors de la mise en place ou du retrait de la batterie. Si vous ne tenez pas fermement l’outil et la batterie, ils peuvent vous glisser des mains, et s’abîmer ou vous blesser. ►Fig.1: 1.Voyantrouge2. Bouton 3. Batterie Pour retirer la batterie, faites-la glisser hors de l’outil tout en faisant glisser le bouton à l’avant de la batterie. Pour mettre en place la batterie, alignez la languette sur la batterie avec la rainure sur le compartiment et insé- rez-la.Insérez-laàfondjusqu’àcequ’unlégerdéclic sefasseentendre.Silevoyantrougesurledessusdu boutonestvisible,celasigniequ’ellen’estpasbien verrouillée. ATTENTION : Insérez toujours complètement la batterie jusqu’à ce que le voyant rouge ne soit plus visible. Sinon, elle pourrait tomber acciden- tellement de l’outil, au risque de vous blesser ou de blesserquelqu’unsetrouvantprèsdevous. ATTENTION : N’insérez pas la batterie de force. Si elle ne glisse pas facilement, c’est que vous ne l’insérez pas correctement. Système de protection de l’outil/la batterie L’outilestéquipéd’unsystèmedeprotectiondel’outil/la batterie.Cesystèmecoupeautomatiquementl’alimen- tation vers le moteur pour prolonger la durée de vie de l’outil et de la batterie. Si l’outil ou la batterie se trouve dans l’une des situations suivantes, l’outil cessera automatiquement de fonctionner. Protection contre la surcharge Lorsquelabatterieestutiliséed’unemanièreprovo- quant un appel de courant anormalement élevé, l’outil s’arrête automatiquement sans indication. Dans ce cas, éteignezl’outiletarrêtezlatâcheayantprovoquéla surcharge de l’outil. Puis rallumez l’outil pour reprendre la tâche. Protection contre la surchau󰀨e Encasdesurchau󰀨edel’outiloudelabatterie,l’outil s’arrête automatiquement. Dans ce cas, laissez l’outil ou la batterie refroidir avant de rallumer l’outil.13 FRANÇAIS Protection contre la décharge totale de la batterie Lorsquelachargedelabatterieestinsu󰀩sante,l’outil s’arrête automatiquement. Dans ce cas, retirez la batte- rie de l’outil et chargez-la. Indication de la charge restante de la batterie Uniquement pour les batteries avec voyant lumineux ►Fig.2: 1. Témoins 2.Boutondevérication Appuyezsurleboutondevéricationsurlabatterie pour indiquer la charge restante de la batterie. Les témoins s’allument pendant quelques secondes. Témoins Charge restante Allumé Éteint Clignotant 75 % à 100 % 50 % à 75 % 25 % à 50 % 0 % à 25 % Chargez la batterie. Anomalie possible de la batterie. NOTE : Selon les conditions d’utilisation et la tem- pératureambiante,l’indicationpeutêtrelégèrement di󰀨érentedelacapacitéréelle. Fonctionnement de la gâchette ►Fig.3: 1. Gâchette ATTENTION : Avant d’insérer la batterie dans l’outil, vériez toujours que la gâchette fonc- tionne bien et revient en position d’arrêt lorsque vous la relâchez. Ilsu󰀩td’enclencherlagâchettepourdémarrerl’outil. La vitesse de l’outil augmente à mesure que l’on accroît la pression exercée sur la gâchette. Pour l’arrêter, relâchez la gâchette. NOTE : L’outil s’arrêtera automatiquement si vous continuez d’enclencher la gâchette pendant 6 minutes environ. Allumage de la lampe avant ATTENTION : Évitez de regarder directement le faisceau lumineux ou sa source. ►Fig.4: 1. Lampe ►Fig.5: 1. Bouton Enclenchez la gâchette pour allumer la lampe. Relâchez-la pour l’éteindre. La lampe s’éteint environ 10secondesaprèsavoirrelâchélagâchette. Pour maintenir la lampe éteinte, désactivez le statut de la lampe. Commencez par enclencher et relâcher la gâchette.Appuyezensuitesurlebouton pendant une seconde dans les 10 secondes. Pourréactiverlestatutdelalampe,appuyezànouveau delamêmemanièresurlebouton. NOTE :Pourvériersilalampeestactivéeoudésac- tivée, enclenchez la gâchette. Si la lampe s’allume lorsquevousenclenchezlagâchette,celasignie qu’elle est activée. Si la lampe ne s’allume pas, cela signiequ’elleestdésactivée. NOTE :Encasdesurchau󰀨edel’outil,lalumière clignotependantuneminute,puisl’a󰀩cheuràDEL s’éteint. Il faut alors laisser refroidir l’outil avant de le remettre en marche. NOTE : Retirez la saleté sur la lentille de la lampe avecunchi󰀨onsec.Prenezsoindenepaséraer la lentille de la lampe sous peine de diminuer son éclairage. Fonctionnement de l’inverseur ►Fig.6: 1. Levier de l’inverseur ATTENTION : Vériez toujours le sens de rotation avant d’utiliser l’outil. ATTENTION : N’utilisez l’inverseur qu’une fois que l’outil est complètement arrêté. Si vous changez le sens de rotation avant l’arrêt de l’outil, vous risquez de l’endommager. ATTENTION : Lorsque vous n’utilisez pas l’outil, placez toujours le levier de l’inverseur en position neutre. L’outilpossèdeuninverseurquipermetdechanger le sens de rotation. Enfoncez le levier de l’inverseur du côté A pour une rotation dans le sens des aiguilles d’une montre, ou du côté B pour une rotation dans le sens inverse des aiguilles d’une montre. La gâchette ne peut pas être enclenchée lorsque le levier de l’inverseur se trouve en position neutre.14 FRANÇAIS Changement de la force du choc ►Fig.7: 1. Puissant 2. Faible 3. Mode d’arrêt automa- tiqueenrotationarrière4.Modiéselontrois niveaux 5. Bouton Vouspouvezmodierlaforcedepercussionselontrois niveaux : puissant, faible et mode d’arrêt automatique enrotationarrière. Cecivouspermetd’obtenirunserrageadaptéautypedetravail. Chaque fois que le bouton est enfoncé, le nombre de coups change selon trois niveaux. Lemoded’arrêtautomatiqueenrotationarrièrefonctionneuniquementsivousenclenchezàfondlagâchetteavecl’outiltournantdansle sens inverse des aiguilles d’une montre. Une fois que le boulon ou l’écrou est assez desserré, l’outil arrête la percussion et la rotation. Vouspouvezmodierlaforcedepercussiondanslaminuteenvironaprèsavoirrelâchélagâchette. Gradation de la force du choc a󰀩chée sur le panneauFrappes maximum Objectif Exemple d’application Rude 3 600 min Serrage lorsque le travail exige force et vitesse.Assemblage des châssis d’acier. Doux 2 000 min Serrage lorsque le travail exige unréglagenavecunboulondepetitdiamètre.Assemblage de meubles.Mode d’arrêt automatique en rotationarrière3 600 min Desserrage avec fonction d’arrêt automatique.Désassemblage de boulons ou écrous. NOTE : Lemoded’arrêtautomatiqueenrotationarrièren’estdisponiblequelorsquel’outiltournedanslesensinverse des aiguilles d’une montre. Si l’outil tourne dans le sens des aiguilles d’une montre en mode d’arrêt automatique en rotationarrière,laforcedepercussionetlavitesseserontidentiquesàcellesdumodedepercussionpuissant. NOTE : Lorsquetouslesvoyantsdutableaudecommandes’éteignent,l’outilestmishorstensionpouréconomiserlabat- terie.Ledegrédelaforcedepercussionpeutêtrevériéenenclenchantlégèrementlagâchettesansquel’outildémarre. NOTE :Ledegrédelaforcedepercussionnepeutpasêtremodiépendantquevousenclenchezlagâchette. ASSEMBLAGE ATTENTION : Assurez-vous toujours que l’outil est hors tension et que sa batterie est reti- rée avant d’e󰀨ectuer toute tâche dessus. Sélection de la bonne douille à choc Utiliseztoujoursunedouilleàchocdetaillecorrecte pour les boulons et les écrous. Une douille à choc de taille incorrecte entraînera un couple de serrage impré- cis et inégal et/ou endommagera le boulon ou l’écrou. Pose ou dépose de la douille à choc Accessoire en option ATTENTION : Assurez-vous que la douille à choc et la section de montage ne sont pas endommagées avant de poser la douille à choc. ATTENTION : Après avoir inséré la douille à choc, assurez-vous qu’elle est fermement xée. Si vous arrivez à la retirer, ne l’utilisez pas. NOTE :Lamanièred’installerladouilleàchoc dépenddutypedecarréconducteursurl’outil. Outil avec ressort annulaire Pour les douilles à choc sans joint torique et tige ►Fig.8: 1. Douille à choc 2. Carré conducteur

3. Ressort annulaire

Poussez la douille à choc dans le carré conducteur jusqu’àcequ’elleseverrouilleenplace. Pour retirer la douille à choc, tirez simplement dessus.15 FRANÇAIS Pour les douilles à choc avec joint torique et tige ►Fig.9: 1. Douille à choc 2. Joint torique 3. Tige Retirezlejointtoriquedelarainuredeladouilleàchoc et retirez la tige de la douille à choc. Placez la douille à choc sur le carré conducteur en alignant le trou de la douille à choc avec celui du carré conducteur. Insérez la tige dans les trous alignés de la douille à chocetducarréconducteur.Puis,ramenezlejoint torique à sa position d’origine dans la rainure de la douille à choc pour verrouiller la tige. Pour retirer la douille à choc, procédez dans l’ordre inverse de l’installation. Outil avec goupille d’arrêt ►Fig.10: 1. Douille à choc 2.Orice3. Carré conduc- teur 4. Goupille d’arrêt Alignezl’oricesurlecôtédeladouilleàchocsurla goupille d’arrêt du carré conducteur et enfoncez la douilleàchocdanslecarréconducteurjusqu’àce qu’elleseverrouilleenplace.Tapezlégèrementdessus si nécessaire. Pour retirer la douille à choc, tirez simplement dessus. Sielleestdi󰀩cileàretirer,enfoncezlagoupilled’arrêt tout en tirant sur la douille à choc. Installation du crochet ATTENTION : Lorsque vous installez le cro- chet, xez-le toujours en place fermement avec la vis. Sinon, le crochet pourrait se détacher de l’outil et vous blesser. ►Fig.11: 1. Rainure 2. Crochet 3. Vis L’outil est équipé d’un crochet pratique qui permet de l’accrocher temporairement. Ce crochet s’installe d’un côté comme de l’autre de l’outil. Pour installer le crochet, insérez-le dans une des rainures situées de chaque côté du carter de l’outil, puis serrez-le avec deux vis. Pour l’enlever, desserrez les vis et retirez-le. UTILISATION ATTENTION : Insérez toujours la batterie à fond jusqu’à ce qu’elle se verrouille en place. Si le voyantrougesurledessusduboutonestvisible,cela signiequ’ellen’estpasbienverrouillée.Insérez-la complètementjusqu’àcequelevoyantrougenesoit plus visible. Sinon, elle pourrait tomber accidentelle- ment de l’outil, au risque de vous blesser ou de bles- serquelqu’unsetrouvantprèsdevous. ►Fig.12 Tenez l’outil fermement et placez la douille à choc sur le boulon ou l’écrou. Mettez l’outil en marche et serrez pendant la durée de serrage appropriée. Le couple de serrage correct peut varier en fonction du typeoudeladimensionduboulon,dumatériaudela pièceàxer,etc.Lerapportentrelecoupledeserrage etladuréedeserrageestindiquédanslesgures. Couple de serrage correct pour boulon standard

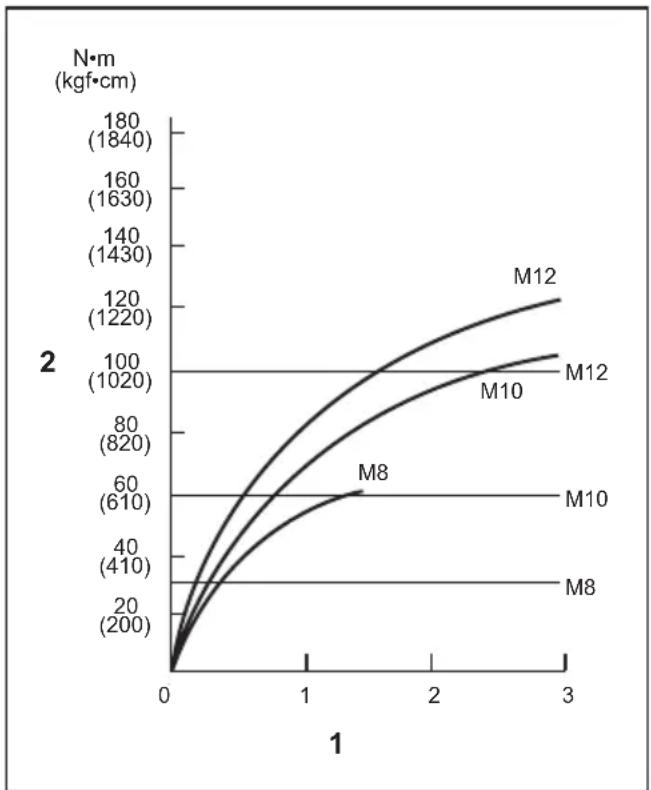

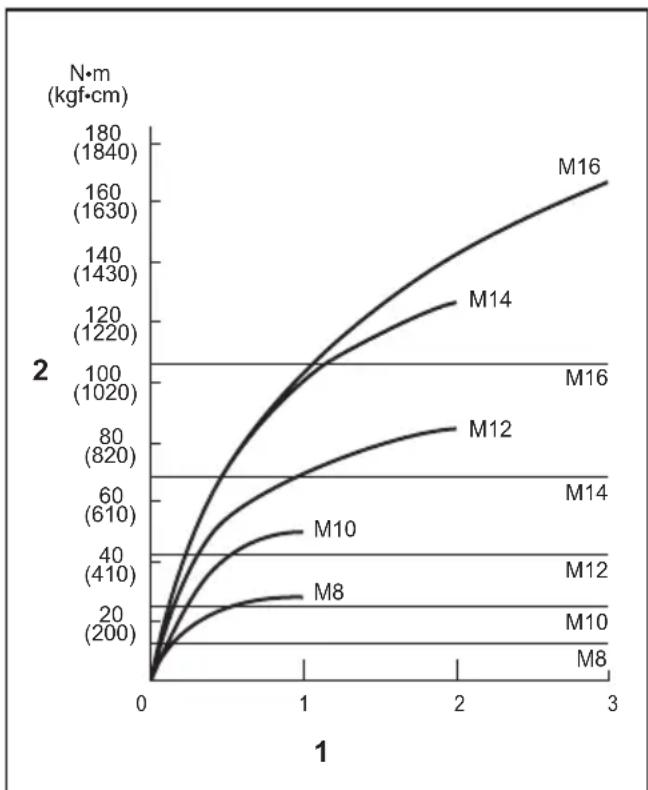

M10 M12 M14 M16 1.Duréedeserrage(ensecondes)2. Couple de serrage Couple de serrage correct pour boulon à haute résistance

180(1840) 1.Duréedeserrage(ensecondes)2. Couple de serrage16 FRANÇAIS NOTE : Tenez l’outil de sorte qu’il pointe bien droit vers le boulon ou l’écrou. NOTE : Un couple de serrage excessif peut abîmer le boulon, l’écrou ou la douille à choc. Avant de commencerletravail,e󰀨ectueztoujoursuntestpour connaître la durée de serrage adéquate pour le bou- lon ou l’écrou. NOTE :Sil’outilfonctionnedefaçoncontinuejusqu’à cequelabatteriesoitcomplètementdéchargée, laissez-le reposer pendant 15 minutes avant de poursuivre le travail avec une batterie fraîchement rechargée. Le couple de serrage dépend d’un certain nombre de facteurs, comme suit. Une fois le serrage terminé, véri- eztoujourslecoupleavecuneclédynamométrique.

1. Lorsquelabatterieestpresquecomplètement

déchargée, la tension tombe et le couple de ser- rage diminue.

• L’utilisation d’une douille à choc de taille incorrecte entraînera une réduction du couple de serrage.

• Unedouilleàchocusée(usuresurl’extré- mitéhexagonaleousurl’extrémitécarrée) entraînera une réduction du couple de serrage.

• Mêmesilecoe󰀩cientducoupleetlacaté- gorie du boulon sont les mêmes, le couple de serrage correct variera en fonction du diamètredeboulon.

Mêmesilesdiamètresdesboulonssontles mêmes, le couple de serrage correct variera en fonctionducoe󰀩cientdecouple,delacatégo- rie du boulon et de la longueur du boulon.

4. L’utilisationd’unjointuniverseloud’unebarrede

rallonge réduit quelque peu la force de serrage de la boulonneuse. Compensez en serrant plus longtemps.

5. Lecoupledeserrageesta󰀨ectéparlafaçondont

voustenezl’outiloulapièce,ouparlapositionde vissage.

6. Le fonctionnement de l’outil à vitesse réduite

entraîne une diminution du couple de serrage. ENTRETIEN ATTENTION : Assurez-vous toujours que l’outil est hors tension et que la batterie est reti- rée avant d’y e󰀨ectuer tout travail d’inspection ou d’entretien. REMARQUE : N’utilisez jamais d’essence, ben- zine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la ssuration de l’outil. Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation, tout travail d’entretien ou de réglage doiventêtree󰀨ectuésparuncentred’entretienMakita agréé,avecdespiècesderechangeMakita. ACCESSOIRES EN OPTION ATTENTION : Ces accessoires ou pièces complémentaires sont recommandés pour l’utili- sation avec l’outil Makita spécié dans ce mode d’emploi. L’utilisation de tout autre accessoire ou piècecomplémentairepeutcomporterunrisquede blessure.N’utilisezlesaccessoiresoupiècescomplé- mentairesqu’auxnsauxquellesilsontétéconçus. Pour obtenir plus de détails sur ces accessoires, contactez votre centre d’entretien local Makita.

• Adaptateur pour embout à douille

• Étui de transport en plastique
