Caractéristiques techniques	Visseuse MAKITA DTL300, moteur sans balais, couple maximal de 60 Nm, vitesse à vide de 0-2000 tr/min, capacité de perçage dans le bois jusqu'à 36 mm.
Utilisation	Idéale pour le vissage et le perçage dans divers matériaux, y compris le bois et le métal. Conçue pour un usage professionnel et intensif.
Maintenance et réparation	Vérifier régulièrement l'état des batteries et des accessoires. Nettoyer le moteur et les ventilations pour éviter la surchauffe. Remplacer les pièces usées par des pièces d'origine.
Sécurité	Utiliser des lunettes de protection lors de l'utilisation. Ne pas dépasser les limites de couple recommandées pour éviter les blessures. Toujours débrancher la batterie lors de l'entretien.
Informations générales	Poids léger pour une meilleure maniabilité, design ergonomique, compatible avec les batteries Makita 18V. Garantie constructeur de 3 ans.

FOIRE AUX QUESTIONS - DTL300 MAKITA

Comment puis-je changer l'embout de la visseuse MAKITA DTL300 ?

Pour changer l'embout, assurez-vous que la visseuse est éteinte. Appuyez sur le bouton de déverrouillage de l'embout situé à l'avant de l'outil, puis retirez l'embout actuel. Insérez le nouvel embout jusqu'à ce qu'il s'enclenche.

Que faire si la visseuse ne fonctionne pas ?

Vérifiez d'abord que la batterie est correctement chargée. Si la batterie est chargée mais que la visseuse ne fonctionne toujours pas, inspectez le moteur pour détecter d'éventuels blocages ou dommages.

Comment puis-je augmenter la puissance de la visseuse ?

La puissance de la visseuse peut être ajustée en utilisant le réglage de couple. Tournez le sélecteur de couple situé sur le haut de l'outil pour augmenter ou diminuer la puissance en fonction de vos besoins.

Quelle est la capacité de la batterie de la visseuse MAKITA DTL300 ?

La visseuse MAKITA DTL300 est généralement équipée d'une batterie de 18V. Consultez la documentation de votre modèle pour connaître la capacité exacte en Ah.

Comment nettoyer ma visseuse MAKITA DTL300 ?

Débranchez la visseuse et retirez la batterie. Utilisez un chiffon sec pour essuyer l'extérieur. Pour l'intérieur, évitez d'utiliser de l'eau. Vous pouvez utiliser un souffleur d'air pour éliminer la poussière et les débris.

Où puis-je trouver des pièces de rechange pour la visseuse MAKITA DTL300 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés MAKITA ou sur le site officiel de MAKITA. Assurez-vous d'avoir le numéro de modèle à portée de main pour faciliter votre recherche.

La visseuse MAKITA DTL300 est-elle équipée d'une fonction de réversibilité ?

Oui, la visseuse MAKITA DTL300 est équipée d'une fonction de réversibilité. Vous pouvez l'activer en utilisant le bouton de réversibilité situé près de la gâchette.

Quelle est la garantie de la visseuse MAKITA DTL300 ?

La garantie standard pour la visseuse MAKITA DTL300 est généralement de 1 à 3 ans, selon le pays et le revendeur. Vérifiez votre documentation pour les détails spécifiques à votre achat.

MODE D'EMPLOI DTL300 MAKITA

EN	Cordless Angle Impact Wrench	INSTRUCTION MANUAL 5
FR	Boulonneuse d'Angle à Chocs sans Fil	MANUEL D'INSTRUCTIONS 12
DE	Akku-Winkelschlagschrauber	BETRIEBSANLEITUNG 20
IT	Avvitatrice angolare a massa battente a batteria	ISTRUZIONI PER L'USO 28
NL	Haakse accuslagdopsleutel	GEBRUIKSAANWIJZING 36
ES	Llave de Impacto Angular Inalámbrica	MANUAL DE INSTRUCCIONES 44
PT	Chave de Impacto Angular a Bateria	MANUAL DE INSTRUÇÕES 52
EL	Κρουστικό γωνιακό κλειδί μπαταρίας	ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 60
TR	Akülü Açılı Darbeli Somun Sıkma Makinası	KULLANMA KILAVUZU 68

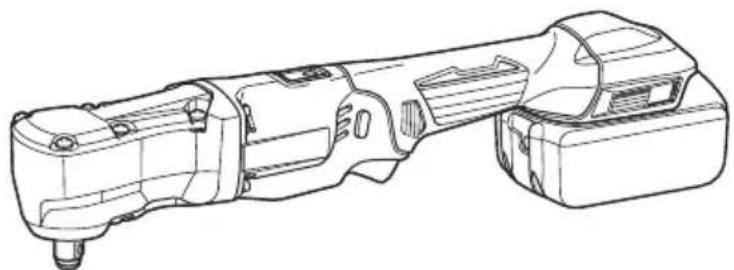

DTL300

DTL301

DTL302

Modèle : DTL300 DTL301 DTL302
Capacités de serrage Boulon standard M10 - M20
		Boulon à haute résistance M10 - M16
Carré conducteur 12,7 mm 9,5 mm
Vitesse à vide (tr/min) Mode de percussion puissant (3)		0 - 3 200 min^-1
		Mode de percussion moyenne (2)	0 - 1 500 min^-1
		Mode de percussion faible (1) 0 - 1 000 min	-1
Coups par minute Mode de percussion puissant (3)		0 - 4 000 min^-1
		Mode de percussion moyenne (2)	0 - 2 800 min^-1
		Mode de percussion faible (1) 0 - 1 800 min	-1
Couple de serrage maximum (en mode de percussion puis-sant (3))	Serrage avec M16 pendant 6 secondes	340 N· m
Couple de déblocage d'écrou (en mode de percussion puissant (3))		530 N· m
Longueur totale (avec BL1860B) 414 mm
Tension nominale 18 V CC
Poids net		1,8 - 2,1 kg

- Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.

- Les spécifications et la batterie peuvent être différentes suivant les pays.

- Le poids net inclut le poids combiné le plus léger et le plus lourd du ou des accessoires et de la ou des batteries spécifiés dans le mode d'emploi.

Batterie et chargeur applicables

-	LXT	LXT BASIC
Batterie	BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B	BLB182
Chargeur	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC	DCB18WA

• Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous résidez.
- Chargez la batterie LXT avec le chargeur LXT et la batterie LXT BASIC avec le chargeur LXT BASIC.

AAVERTISSEMENT : N'utilisez que les batteries et les chargeurs répertoriés ci-dessus. L'utilisation d'autres batteries et chargeurs peut provoquer des blessures et/ou un incendie.

Utilisations

L'outil est conçu pour la fixation des boulons et des écrous.

Bruit

Niveau de bruit pondéré A typique, déterminé selon EN62841-2-2 :

Modèle DTL300/DTL301

Niveau de pression sonore (LpA) : 100 dB (A)

Niveau de puissance sonore (LWA): 108 dB (A)

Incertitude (K) : 3 dB (A)

Modèle DTL302

Niveau de pression sonore (LpA) : 96 dB(A)

Niveau de puissance sonore (LWA) : 104 dB (A)

Incertitude (K) : 3 dB(A)

NOTE : La ou les valeurs d'émission de bruit déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.

NOTE : La ou les valeurs d'émission de bruit déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

⚠ AVERTISSEMENT : Portez un serre-tête antibruit.

AAVERTISSEMENT : L'émission de bruit lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs totales déclarées, suivant la façon dont l'outil est utilisé.

AVERTISSEMENT : Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Vibrations

La valeur totale de vibrations continues (somme de vecteur triaxial) déterminée selon EN62841-2-2 :

Modèle DTL300/DTL301

Mode de travail : serrage avec impact de vis ou boulon ne dépassant pas la capacité maximale de l'outil Émission de vibrations (a _h ) : 14,4 m/s ^2 Incertitude (K) : 1,5 m/s ^2

Modèle DTL302

Mode de travail : serrage avec impact de vis ou boulon ne dépassant pas la capacité maximale de l'outil Émission de vibrations ( a_h ): 18,0 m/s ^2 Incertitude (K): 1,5 m/s ^2

NOTE : La ou les valeurs de vibration totales déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.

NOTE : La ou les valeurs totales de vibration déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

⚠AVERTISSEMENT : L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs totales déclarées, suivant la façon dont l'outil est utilisé.

AVERTISSEMENT : Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Déclarations de conformité

Pour les pays européens uniquement

Les déclarations de conformité sont fournies en Annexe A à ce mode d'emploi.

CONSIGNES DE SÉCURITÉ

Consignes de sécurité générales pour outils électriques

⚠AVERTISSEMENT Veuillez lire toutes les consignes de sécurité, instructions, illustrations et spécifications qui accompagnent cet outil électrique. Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conservez toutes les mises en garde et instructions pour référence ultérieure.

Le terme « outil électrique » dans les avertissements fait référence à l'outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à l'outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

Consignes de sécurité pour boulonneuse sans fil

1. Tenez l'outil électrique par des surfaces de prise isolées lorsque vous effectuez une tâche au cours de laquelle la vis ou le boulon peut entrer en contact avec des fils cachés. Le contact de la vis ou du boulon avec un fil sous tension peut transmettre du courant dans les pièces métalliques exposées de l'outil et électrocuter l'opérateur.
2. Portez un casque anti-bruit.
3. Vérifiez que la douille à choc n'est pas usée, fissurée ou endommagée avant l'installation.
4. Tenez votre outil fermement.
5. Gardez les mains éloignées des pièces en rotation.
6. Ne touchez pas la douille à choc, le boulon, l'écrou ou la pièce immédiatement après le fonctionnement. Ils pourraient être extrêmement chauds et vous brûler la peau.
7. Ayez toujours une assise ferme sous vos pieds. Veillez à ce que personne ne se trouve en dessous de vous quand vous utilisez l'outil en hauteur.
8. Le couple de serrage correct peut varier en fonction du type ou de la dimension du boulon. Vérifiez le couple à l'aide d'une clé dynamométrique.
9. Assurez-vous qu'il n'y a pas de câbles électriques, de conduites d'eau, de conduites

de gaz, etc., présentant un risque s'ils sont endommagés suite à l'utilisation de l'outil.

CONSERVEZ CES INSTRUCTIONS.

⚠ AVERTISSEMENT : NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question.

La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce mode d'emploi peut entraîner de graves blessures.

Consignes de sécurité importantes pour la batterie

1. Avant d'utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) au produit utilisant la batterie.
2. Ne désassemblez pas et ne modifiez pas la batterie. Cela pourrait entraîner un incendie, une chaleur excessive ou une explosion.
3. Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
   (1) Ne touchez les bornes avec aucun matériau conducteur.
   (2) Évitez de ranger la batterie dans un conteneur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc.
   (3) N'exposez pas la batterie à l'eau ou à la pluie.
   Un court-circuit de la batterie peut provoquer une intensité de courant élevée, une surchauffe, parfois des brûlures et même une panne.
6. Ne rangez ni n'utilisez l'outil et la batterie dans un endroit où la température risque d'atteindre ou de dépasser 50 °C.
7. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.
8. Abstenez-vous de clouer, couper, écraser, jeter, laisser tomber la batterie, ou de la heurter contre un objet dur. Cela pourrait entraîner un incendie, une chaleur excessive ou une explosion.
9. N'utilisez pas la batterie si elle est endommagée.
10. Les batteries au lithium-ion contenues sont soumises aux exigences de la législation sur

les marchandises dangereuses.

Lors du transport commercial par des tierces parties ou des transitaires par exemple, des exigences spécifiques en matière d'étiquetage et d'emballage doivent être respectées.

Pour la préparation de l'article expédié, il est nécessaire de consulter un expert en matériau dangereux. Veuillez également respecter les réglementations nationales susceptibles d'être plus détaillées.

Recouvrez les contacts exposés avec du ruban adhésif ou du ruban de masquage et emballez la batterie de telle sorte qu'elle ne puisse pas bouger dans l'emballage.

1. Lors de la mise au rebut de la batterie, retirez-la de l'outil et jetez-la en lieu sûr. Suivez les réglementations locales en matière de mise au rebut des batteries.

2. Utilisez les batteries uniquement avec les produits spécifiés par Makita. L'insertion de batteries dans des produits non conformes peut provoquer un incendie, une chaleur excessive, une explosion ou une fuite de l'électrolyte.

3. Lorsque vous n'utilisez pas l'outil pendant une période prolongée, la batterie doit être retirée de l'outil.

4. Pendant et après l'utilisation, la batterie peut chauffer, ce qui peut entraîner des brûlures, y compris en cas de température relativement basse. Manipulez les batteries chaudes avec précaution.

5. Ne touchez pas la borne de l'outil immédiatement après utilisation car elle peut être assez chaude pour provoquer des brûlures.

6. Évitez que des copeaux, de la poussière ou du sol adhèrent aux bornes, aux trous et aux rainures de la batterie. Cela peut provoquer un échauffement, un incendie, une explosion ou un dysfonctionnement de l'outil ou de la batterie, ce qui peut entraîner des brûlures ou des blessures.

7. À moins que l'outil prenne en charge un tel usage, n'utilisez pas la batterie à proximité de lignes électriques haute tension. Cela pourrait entraîner un dysfonctionnement ou casser l'outil ou la batterie.

8. Conservez la batterie hors de portée des enfants.

CONSERVEZ CES INSTRUCTIONS.

ATTENTION : N'utilisez que des batteries

Makita d'origine. L'utilisation de batteries de marque autre que Makita ou de batteries modifiées peut provoquer l'explosion des batteries, ce qui présente un risque d'incendie, de dommages matériels et corporels. Cela annulera également la garantie Makita pour l'outil et le chargeur Makita.

REMARQUE : Makita n'est pas responsable des accidents résultant de l'utilisation de batteries autres que Makita ou de batteries modifiées. Les batteries Makita ont été rigoureusement évaluées pour s'assurer de leur compatibilité avec les outils et chargeurs Makita, conformément à la législation et aux normes de sécurité applicables.

Conseils pour assurer la durée de vie optimale de la batterie

1. Chargez la batterie avant qu'elle ne soit complètement déchargée. Arrêtez toujours l'outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
3. Chargez la batterie à une température ambiante comprise entre 10 °C et 40 °C. Avant de charger une batterie chaude, laissez-la refroidir.
4. Lorsque vous n'utilisez pas la batterie, retirez-la de l'outil ou du chargeur.
5. Rechargez la batterie si elle est restée inutilisée pendant une période prolongée (plus de six mois).

DESCRIPTION DU FONCTIONNEMENT

ATTENTION : Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant de l'ajuster ou de vérifier son fonctionnement.

Insertion ou retrait de la batterie

ATTENTION : Éteignez toujours l'outil avant de mettre en place ou de retirer la batterie. ATTENTION : Tenez fermement l'outil et la batterie lors de la mise en place ou du retrait de la batterie. Si vous ne tenez pas fermement l'outil et la batterie, ils peuvent vous glisser des mains, et s'abîmer ou vous blesser.

Pour mettre la batterie en place, alignez la languette de la batterie avec la rainure du compartiment puis insérez la batterie. Insérez-la entièrement jusqu'à entendre un léger déclic indiquant qu'elle est bien en place. Si vous pouvez voir l'indicateur rouge comme illustré sur la figure, c'est qu'elle n'est pas bien verrouillée.

Pour retirer la batterie, faites-la glisser hors de l'outil tout en faisant glisser le bouton à l'avant de la batterie.

▶ Fig.1: 1. Indicateur rouge 2. Bouton 3. Batterie

ATTENTION : Insérez toujours complètement la batterie jusqu'à ce que l'indicateur rouge ne soit plus visible. Sinon, elle pourrait tomber accidentellement de l'outil, au risque de vous blesser ou de blesser quelqu'un se trouvant près de vous. ATTENTION : N'insérez pas la batterie de force. Si elle ne glisse pas facilement, c'est que vous ne l'insérez pas correctement.

Indication de la charge restante de la batterie

Uniquement pour les batteries avec voyant lumineux

NOTE : Selon les conditions d'utilisation et la température ambiante, l'indication peut être légèrement différente de la capacité réelle.

Appuyez sur le bouton de vérification sur la batterie pour indiquer la charge restante de la batterie. Les témoins s'allument pendant quelques secondes.

▶ Fig.2: 1. Témoins 2. Bouton de vérification

▶ Fig.3: 1. Témoins 2. Bouton de vérification

Témoins	Description des erreurs
LXT
	Le système de protection de la batterie fonctionne.Chargez la batterie ou vérifiez d'autres facteurs du système de protection de la batterie.
	Anomalie possible de la batterie.

Système de protection de l'outil/la batterie

L'outil est équipé d'un système de protection de l'outil/la batterie. Ce système coupe automatiquement l'alimentation pour prolonger la durée de vie de l'outil et de la batterie. Si l'outil ou la batterie se trouve dans l'une des situations suivantes, l'outil cessera automatiquement de fonctionner :

Protection contre la surcharge

Cette protection se déclenche lorsque l'outil est utilisé de manière telle qu'il consomme un courant anormalement élevé. Dans ce cas, éteignez l'outil et arrêtez la tâche ayant provoqué la surcharge de l'outil. Puis rallumez l'outil pour reprendre la tâche.

Protection contre la surchauffe

En cas de surchauffe de l'outil, il s'arrête automatiquement et les lampes avant clignotent. Dans ce cas, laissez l'outil et la batterie refroidir avant de rallumer l'outil.

Protection contre la décharge totale de la batterie

Cette protection se déclenche lorsque l'autonomie restante de la batterie devient trop faible. Dans cette situation, retirez la batterie de l'outil et chargez-la.

Protections contre d'autres causes

Le système de protection est également conçu pour d'autres causes qui pourraient endommager l'outil et lui permet de s'arrêter automatiquement. Suivez toutes les étapes ci-dessous pour éliminer les causes, lorsque l'outil a été arrêté provisoirement ou a cessé de fonctionner.

1. Assurez-vous que tous les interrupteurs sont sur la position d'arrêt, puis remettez l'outil sous tension pour le redémarrer.
2. Chargez la ou les batteries ou remplacez-les par des batteries rechargées.
3. Laissez l'outil et la ou les batteries refroidir.

En l'absence d'amélioration après avoir rétabli le système de protection, contactez votre centre de service Makita local.

Fonctionnement de la gâchette

ATTENTION : Avant d'insérer la batterie dans l'outil, vérifiez toujours que la gâchette fonctionne correctement et revient en position d'arrêt lorsque vous la relâchez.

Pour démarrer l'outil, il suffit d'enclencher la gâchette. La vitesse de l'outil augmente à mesure que vous augmentez la pression sur la gâchette. Pour l'arrêter, relâchez la gâchette.

▶ Fig.4: 1. Gâchette

Frein électrique

Cet outil est équipé d'un frein électrique. Si systématiquement l'outil n'arrive pas à s'arrêter rapidement après le relâchement de la gâchette, faites réparer l'outil dans un centre de service Makita.

Allumage de la lampe avant

ATTENTION : Ne regardez pas dans la direction de la lumière ni ne regardez directement la source lumineuse.

Enclenchez la gâchette pour allumer la lampe. La lampe reste allumée tant que la gâchette est enclenchée. Lorsque vous relâchez la gâchette, la lumière s'éteint automatiquement au bout de 10 secondes environ.

▶ Fig.5: 1. Gâchette 2. Lampe

Changement de la luminosité

Pour modifier la luminosité, maintenez enfoncé le bouton La luminosité a trois niveaux. Chaque fois que vous maintenez enfoncé le bouton la luminosité diminue pour finir par s'éteindre. Lorsque le statut de la lampe est désactivé, la lampe avant ne s'allume pas même si la gâchette est enclenchée. Pour activer à nouveau le statut de la lampe, maintenez enfoncé le bouton La luminosité revient au niveau le plus élevé.

▶ Fig.6: 1. Bouton

NOTE : Vous pouvez maintenir le bouton en continu pour alterner entre les trois niveaux de luminosité et le statut de lumière éteinte.

NOTE : Pour confirmer le statut de la lampe, enclenchez la gâchette lorsque le levier de l'inverseur ne se trouve pas en position neutre. Si la lampe avant s'allume lorsque vous enclenchez la gâchette, cela signifie que son statut est activé. Si la lampe avant ne s'allume pas, cela signifie que son statut est désactivé.

NOTE : Retirez la saleté sur la lentille de la lampe avec un chiffon sec. Prenez soin de ne pas érafler la lentille de la lampe sous peine de diminuer son éclairage.

Fonctionnement de l'inverseur

ATTENTION : Vérifiez toujours le sens de rotation avant d'utiliser l'outil.

ATTENTION : N'utilisez l'inverseur qu'une fois que l'outil est complètement arrêté. Si vous changez le sens de rotation avant l'arrêt de l'outil, vous risquez de l'endommager.

ATTENTION : Lorsque vous n'utilisez pas l'outil, placez toujours le levier de l'inverseur en position neutre.

L'outil possède un inverseur qui permet de changer le sens de rotation. Enfoncez le levier de l'inverseur du côté A pour une rotation dans le sens des aiguilles d'une montre, ou du côté B pour une rotation dans le sens inverse des aiguilles d'une montre.

La gâchette ne peut pas être enclenchée si le levier de l'inverseur se trouve en position neutre.

▶ Fig.7: 1. Levier de l'inverseur

Changement du mode d'application

Vous pouvez modifier la force de percussion (trois niveaux) et le mode d'arrêt automatique.

Ceci vous permet d'obtenir un serrage adapté au type de travail.

La force de percussion et le mode d'arrêt automatique changent chaque fois que vous appuyez sur le bouton 📋.

Vous pouvez modifier la force de percussion et le mode d'arrêt automatique dans la minute environ après avoir relâché la gâchette.

NOTE : Vous pouvez prolonger la durée pour modifier la force de percussion et le mode d'arrêt automatique d'environ une minute si vous appuyez sur le bouton.

▶ Fig.8: 1. Bouton

Mode d’application(Gradation de la force de percussion affichée sur le panneau)	Frappes maximales Objectif
3 (Puissant)	4 000 min^-1 (min^-1) Serrage avec la force et la vitesse maximales. Serrage lorsque le travail exige force et vitesse.
2 (Moyen)	2 800 min^-1 (min^-1) Serrage nécessitant une bonne finition. Serrage lorsque le travail exige une bonne maîtrise de la puissance.
1 (Faible)	1 800 min^-1 (min^-1) Serrage avec moins de force pour éviter de casser le filetage des vis. Serrage lorsque le travail exige un réglage fin avec des boulons de petit diamètre.

Mode d’application(Mode d’arrêt automatique affiché sur le panneau)	Caractéristique Objectif
Mode d’arrêt automatique	Dans le sens des aiguilles d’une montreLa force de percussion est 1. L’outil s’arrête automatiquement aussitôt que la percussion à frappe commence.Dans le sens inverse des aiguilles d’une montreLa force de percussion est 3. L’outil s’arrête automatiquement aussitôt que la percussion à frappe s’arrête.	Dans le sens des aiguilles d’une montrePrévention du serrage excessif des boulons.Dans le sens inverse des aiguilles d’une montreDesserrage des boulons.

: Le témoin est allumé.

NOTE : Si aucun des témoins sur le panneau n'est allumé, enclenchez la gâchette une fois avant d'appuyer sur le bouton

NOTE : Tous les témoins du panneau de commande s'éteignent lorsque l'outil est mis hors tension pour économiser la batterie. La gradation de la force de percussion et le type du mode d'application peuvent être vérifiés en enclenchant légèrement la gâchette sans que l'outil démarre.

ASSEMBLAGE

ATTENTION : Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant d'effectuer toute tâche dessus.

Sélection de la bonne douille à choc

Utilisez toujours une douille à choc de taille correcte pour les boulons et les écrous. Une douille à choc de taille incorrecte entraînera un couple de serrage imprécis et inégal et/ou endommagera le boulon ou l'écrou.

Pose ou dépose de la douille à choc

Accessoire en option

ATTENTION : Assurez-vous que la douille à choc et la section de montage ne sont pas endommagées avant de poser la douille à choc.

ATTENTION : Après avoir inséré la douille à choc, assurez-vous qu'elle est fermement fixée. Si vous arrivez à la retirer, ne l'utilisez pas.

NOTE : La manière d'installer la douille à choc dépend du type de carré conducteur sur l'outil.

Outil avec ressort annulaire

Pour les douilles à choc avec joint torique et tige

Modèle DTL300

Retirez le joint torique de la rainure de la douille à choc et retirez la tige de la douille à choc. Placez la douille à choc sur le carré conducteur en alignant le trou de la douille à choc avec celui du carré conducteur. Insérez la tige dans les trous alignés de la douille à choc et du carré conducteur. Puis, ramenez le joint torique à sa position d'origine dans la rainure de la douille à choc pour verrouiller la tige.

Pour retirer la douille à choc, procédez dans l'ordre inverse de l'installation.

▶ Fig.9: 1. Douille à choc 2. Joint torique 3. Tige

Pour les douilles à choc sans joint torique et tige

Modèle DTL300/DTL302

Poussez la douille à choc dans le carré conducteur jusqu'à ce qu'elle se verrouille en place.

Pour retirer la douille à choc, tirez simplement dessus.

▶ Fig.10: 1. Douille à choc 2. Carré conducteur 3. Ressort annulaire

Outil avec goupille d'arrêt

Modèle DTL301

Pour installer la douille, alignez l'orifice sur le côté de la douille sur la goupille d'arrêt du carré conducteur, puis poussez-la dans le carré conducteur jusqu'à ce qu'elle se verrouille en place. Tapez légèrement dessus si nécessaire.

Pour retirer la douille, tirez simplement dessus.

▶ Fig.11: 1. Douille à choc 2. Trou 3. Carré conducteur 4. Goupille d'arrêt

NOTE : La goupille d'arrêt peut être ajustée trop solidement pour retirer la douille.

Le cas échéant, appuyez complètement sur la gou-pille d'arrêt et retirez la douille du carré conducteur.

UTILISATION

ATTENTION : Insérez toujours la batterie à fond jusqu'à ce qu'elle se verrouille en place. Si le voyant rouge sur le dessus du bouton est visible, cela signifie qu'elle n'est pas bien verrouillée. Insérez-la complètement jusqu'à ce que le voyant rouge ne soit plus visible. Sinon, elle pourrait tomber accidentellement de l'outil, au risque de vous blesser ou de blesser quelqu'un se trouvant près de vous.

ATTENTION : Tenez l'outil électrique par ses prise isolées lorsque vous effectuez une tâche au cours de laquelle l'élément de fixation peut entrer en contact avec des fils cachés. Le contact des éléments de fixation avec un fil sous tension peut transmettre du courant dans la pièce métallique exposée (tête) de l'outil électrique et électrocuter l'opérateur.

REMARQUE : Si vous utilisez une batterie de secours pour continuer l'opération, laissez l'outil reposer au moins 15 minutes.

Le couple de serrage correct peut varier en fonction du type ou de la dimension de la vis/du boulon, du matériau de la pièce à fixer, etc. Le rapport entre le couple de serrage et le temps de serrage est donné à la figure.

Modèle DTL300/DTL301

Boulon standard

▶ Fig.12: 1. Durée de serrage (en secondes) 2. Couple de serrage

Boulon à haute résistance

▶ Fig.13: 1. Durée de serrage (en secondes) 2. Couple de serrage

Modèle DTL302

Boulon standard

▶ Fig.14: 1. Durée de serrage (en secondes) 2. Couple de serrage

Boulon à haute résistance

▶ Fig.15: 1. Durée de serrage (en secondes) 2. Couple de serrage

Tenez l'outil fermement et placez la douille à choc sur le boulon ou l'écrou. Mettez l'outil en marche et serrez pendant la durée de serrage appropriée.

▶ Fig.16: 1. Tête angulaire (partie métallique) 2. Poignée (prise isolée)

Le couple de serrage dépend d'un certain nombre de facteurs, comme suit. Une fois le serrage terminé, vérifiez toujours le couple avec une clé dynamométrique.

1. Lorsque la batterie est presque complètement déchargée, la tension tombe et le couple de serrage diminue.

2. Douille à choc

3. L'utilisation d'une douille à choc de taille incorrecte entraînera une réduction du couple de serrage.

4. Une douille à choc usée (usure sur l'extrémité hexagonale ou sur l'extrémité carrée) entraînera une réduction du couple de serrage.

3. Boulon

• Même si le coefficient du couple et la catégorie du boulon sont les mêmes, le couple de serrage correct variera en fonction du diamètre de boulon.

• Même si les diamètres des boulons sont les mêmes, le couple de serrage correct variera en fonction du coefficient de couple, de la catégorie du boulon et de la longueur du boulon.

• L'utilisation d'un joint universel ou d'une barre de rallonge réduit quelque peu la force de serrage de la boulonneuse. Compensez en serrant plus longtemps.

• Le couple de serrage est affecté par la façon dont vous tenez l'outil ou la pièce, ou par la position de vissage.
• Le fonctionnement de l'outil à vitesse réduite entraîne une diminution du couple de serrage.

NOTE : Tenez l'outil de sorte qu'il pointe bien droit vers le boulon ou l'écrou.

NOTE : Un couple de serrage excessif peut abîmer le boulon, l'écrou ou la douille à choc. Avant de commencer le travail, effectuez toujours un test pour connaître la durée de serrage adéquate pour le boulon ou l'écrou.

• Adaptateur pour embout
• Dispositif de protection
• Batterie et chargeur Makita d'origine

NOTE : Il se peut que certains éléments de la liste soient compris dans l'emballage de l'outil en tant qu'accessoires standard. Ils peuvent varier d'un pays à l'autre.

ENTRETIEN

ATTENTION : Assurez-vous toujours que util est hors tension et que la batterie est reti- e avant d'y effectuer tout travail d'inspection ou entretien.

REMARQUE : N'utilisez jamais d'essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation, tout travail d'entretien ou de réglage doivent être effectués par un centre d'entretien Makita agréé, avec des pièces de rechange Makita.

ACCESSOIRES EN OPTION

ATTENTION : Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifié dans ce mode emploi. L'utilisation de tout autre accessoire ou ce complémentaire peut comporter un risque de assure. N'utilisez les accessoires ou pièces complémentaires qu'aux fins auxquelles ils ont été conçus.

Pour obtenir plus de détails sur ces accessoires, contactez votre centre d'entretien local Makita.

• Douille à choc
• Joint universel

TECHNISCHE DATEN

Error (K) : 3 dB (A)

Modelo DTL302

Error (K) : 1,5 m/s ^2

Modelo DTL302

Error (K) : 1,5 m/s ^2
